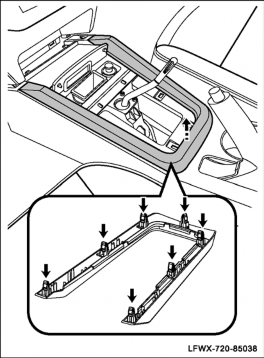

А. Снять передний левый щиток с облицовки туннеля пола. Б. Снять передний
правый щиток с облицовки туннеля пола.
△ Совет
Для снятия щитков с облицовки туннеля пола необходимо приложить усилие в
точках нахождения фиксаторов.
Снятие облицовки туннеля пола в сборе
А. Вывернуть крепежные болты в передней части облицовки туннеля пола с левой
и правой стороны.
Б. Открыть вещевой ящик облицовки туннеля пола и вынуть из него нижнюю
прокладку и крышку.
В. Вывернуть крепежные болты вещевого ящика облицовки туннеля пола.
Г. Перевести рычаг стояночного тормоза в самое верхнее положение.
Д. Переместить облицовку туннеля назад до упора.
Е. Снять рукоятку рычага переключения передач.
Снять рукоятку рычага переключения передач, нажимая на крепление чехла
рычага.
Ж. Снять декоративную панель рукоятки рычага переключения передач.
Отделить декоративную панель рукоятки рычага переключения передач с
помощью плоской отвертки и снять ее.
Внимание
Обмотать конец отвертки клейкой лентой, чтобы предотвратить повреждение
облицовки туннеля пола.
З. Снять переднюю декоративную рамку.
Отделить переднюю декоративную панель с помощью плоской отвертки и снять
ее.
Вывернуть крепежные болты передней пепельницы.
Приподнять переднюю пепельницу в сборе.
Отсоединить разъем от прикуривателя и снять переднюю пепельницу в сборе.
И. Снять панель резервного питания.
Приподнять панель резервного питания с помощью плоской отвертки.
Отсоединить разъем резервного питания, соединитель канала передачи
данных и снять панель резервного питания.
К. Снять облицовку туннеля пола.
△ Совет
При снятии облицовки туннеля пола установите рычаг стояночного тормоза в
положение, наиболее благоприятное для последующей установки облицовки
тоннеля пола.
Установка облицовки туннеля пола в сборе
А. Очистить поверхность для установки облицовки туннеля пола.
Б. Установить на место облицовку туннеля пола. В. Установить панель
резервного питания.
Соединить разъем резервного питания, соединитель канала передачи данных
и закрыть панель резервного питания.
Г. Установить переднюю пепельницу в сборе
Соединить разъем передней пепельницы.
Внимание
Подключить разъем. Если вы слышите отчетливый щелчок, это означает, что
разъем установлен на место.
Установить крепежные болты передней пепельницы и затянуть их.
Момент затяжки: 5–6 Н·м
Установить декоративную рамку облицовки туннеля пола.
Д. Переместить облицовку туннеля пола вперед для соединения облицовки
туннеля пола и приборной панели.
Е. Установить крепежные болты вещевого ящика облицовки туннеля пола и
затянуть их.
Момент затяжки: 8–9 Н·м
Ж. Установить крепежные болты в передней части облицовки туннеля пола с
левой и правой стороны и затянуть их.
Момент затяжки: 8–9 Н·м
З. Установить декоративную панель рукоятки рычага переключения передач.
И. Установить рукоятку рычага переключения передач.
△ Совет
Переместить рукоятку рычага переключения передач в самую нижнюю точку.
Одновременно установить втулку крепления кожуха рычага переключения
передач.
Установка передней панели облицовки туннеля пола
А. Установить передний левый щиток на облицовку туннеля пола.
Б. Установить передний правый щиток на облицовку туннеля пола.
Внимание
При установке щитков необходимо применить усилие, чтобы вставить фиксатор.
