Снятие рукоятки тяги замка капота
А. Нажать с усилием на рукоятку тяги замка капота, одновременно
перемещая ее вверх для отделения от нижнего левого щитка приборной
панели.
-
Снятие диагностического разъема
-
Снятие левой боковой крышки приборной панели
А. Отсоединить левую боковую крышку приборной панели с помощью плоской
отвертки.
Внимание
Обмотать стержень отвертки клейкой лентой, чтобы предотвратить
повреждение приборной панели.
Б. Снять левую боковую крышку приборной панели.
-
Снятие рамки щитка приборов
А. Вывернуть два крепежных винта с нижней части рамки щитка приборов
короткой отверткой.
Б. Отсоединить рамку щитка приборов с помощью плоской отвертки.
Внимание
Обмотать стержень отвертки клейкой лентой, чтобы предотвратить
повреждение приборной панели.
В. Снять рамку щитка приборов.
-
Разборка панели обивки левой передней стойки
А. Снять панель обивки левой передней стойки (см. главу 81
«Внутренние и внешние декоративные элементы — Панель обивки передней
стойки. Замена»).
-

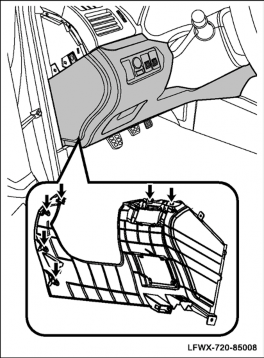

Снятие нижнего левого щитка приборной панели
А. Вывернуть крепежные болты нижнего левого щитка приборной панели.
Б. Отсоединить с помощью плоской отвертки пластиковые фиксаторы с
нижнего щитка приборной панели и снять нижний щиток приборной панели.
В. Развернуть нижний щиток приборной панели
и отсоединить разъемы привода зеркала заднего вида и регулировки
направления света фар.
Г. Снять нижний левый щиток приборной панели.
-
Установка нижнего левого щитка приборной панели
А. Соединить разъемы привода зеркала заднего вида и регулировки
направления света фар.
Внимание
Соединить разъем. Если вы слышите отчетливый щелчок, это означает, что
разъем установлен на место.
Б. Закрепить нижний левый щиток приборной панели.
△Совет
При установке левого нижнего щитка приборной панели необходимо применить
усилие, чтобы вставить фиксатор.
В. Установить крепежные болты нижнего левого щитка приборной панели и
затянуть их.
Момент затяжки: 8–9 Н·м
-
Установка панели обивки левой передней стойки
А. Снять панель обивки левой передней стойки (см. главу 81
«Внутренние и внешние декоративные элементы — Панель обивки передней
стойки. Замена»).
-
Установка рамки щитка приборов
А. Установить рамку щитка приборов (см. главу 75 «Система информирования
водителя — Комбинация приборов — Замена»).
-
Установка левой боковой крышки приборной панели
А. Установить левую боковую крышку приборной панели.
△ Совет
При установке левой крышки приборной панели необходимо применить усилие,
чтобы вставить фиксатор.
-
Установка рукоятки тяги замка капота
А. Установить рукоятку тяги замка капота.
-
Установка диагностического разъема
