Lifan Cebrium 720. Нижний правый щиток приборной панели‌

85-09-01

Снятие решетки воздуховода в средней части приборной панели

А. Вывернуть винты с решетки воздуховода в средней части приборной панели.

Б. Отсоединить решетку воздуховода в средней части приборной панели с помощью плоской отвертки.

Внимание

Обмотать стержень отвертки клейкой лентой, чтобы предотвратить повреждение приборной панели.

В. Снять решетку воздуховода в средней части приборной панели.

△ Совет

Закрепить решетку воздуховода в средней части приборной панели или отсоединить разъем для снятия панели.
Снятие панели управления кондиционером в сборе

А. Вывернуть крепежные винты корпуса приемника/ проигрывателя компакт-дисков.

△ Совет

Корпус приемника/проигрывателя компакт-дисков и центральная панель управления закреплены общими винтами.

Б. Снять корпус приемника/проигрывателя компакт-дисков и центральную панель управления.

△ Совет

Плотно закрепить корпус приемника/проигрывателя компакт- дисков и центральную панель управления.
Снятие правой боковой крышки приборной панели

А. Отсоединить правую боковую крышку приборной панели с помощью плоской отвертки.

Внимание

Обмотать стержень отвертки клейкой лентой, чтобы предотвратить повреждение приборной панели.

Б. Снять правую боковую крышку приборной панели.
Снятие нижнего левого щитка приборной панели

А. Снять левый нижний щиток приборной панели (см.

главу 85 «Приборная панель и облицовка туннеля пола —

Нижний левый щиток приборной панели — Замена»).
Снятие облицовки туннеля пола в сборе

А. Снять облицовку туннеля пола в сборе (см. главу 85

«Приборная панель и облицовка туннеля пола — Панель облицовки туннеля пола — Замена»).

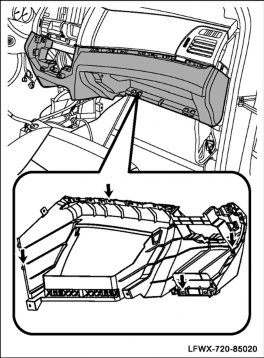

Снятие вещевого ящика

А. Снять вещевой ящик (см. главу 85 «Приборная панель

и облицовка туннеля пола — Вещевой ящик — Замена»).
Снятие нижнего правого щитка приборной панели

А. Снять правую декоративную полоску с приборной панели.

Б. Вывернуть крепежные болты нижнего правого щитка приборной панели.

В. Отсоединить с помощью плоской отвертки пластиковые фиксаторы нижнего правого щитка приборной панели

и снять нижний щиток приборной панели.
Установка нижнего правого щитка приборной панели

А. Закрепить нижний правый щиток приборной панели.

△ Совет

При установке правого нижнего щитка приборной панели необходимо применить усилие, чтобы вставить фиксатор.

Б. Установить крепежные болты нижнего правого щитка приборной панели и затянуть их.

Момент затяжки: 8–9 Н·м

В. Установить правую декоративную полоску приборной панели.
Установка облицовки туннеля пола в сборе

А. Выполнить монтаж облицовки туннеля пола в сборе (см. главу 85 «Приборная панель и облицовка туннеля пола — Панель облицовки туннеля пола — Замена»).
Установка нижнего левого щитка приборной панели

А. Установить левый нижний щиток приборной панели (см. главу 85 «Приборная панель и облицовка туннеля пола — Нижний левый щиток приборной панели — Замена»).
Установка правой боковой крышки приборной панели

А. Установить правую боковую крышку приборной панели.

△ Совет

При установке правой крышки приборной панели необходимо применить усилие, чтобы вставить фиксатор.
Установка панели управления кондиционером в сборе

А. Установить корпус приемника/проигрывателя компакт- дисков и центральную панель управления.

Б. Установить крепежные винты корпуса приемника/проигрывателя компакт-дисков и затянуть их.

Момент затяжки: 5–6 Н·м
Установка решетки воздуховода в средней части приборной панели

А. Установить решетку воздуховода в средней части приборной панели.

Б. Установить крепежные винты решетки воздуховода в средней части приборной панели и затянуть их.

Момент затяжки: 5–6 Н·м
Установка вещевого ящика
