Lifan Cebrium 720. Салонное зеркало заднего вида‌

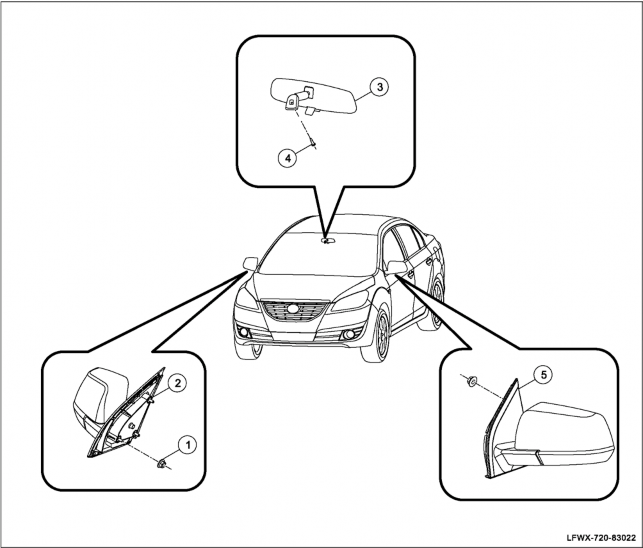

83-36

1	Шестигранный болт с буртиком
2	Правое зеркало заднего вида
3	Салонное зеркало заднего вида

4	Винт с крестообразным шлицем
5	Левое зеркало заднего вида

83-37-01

Регулировка ‌

1. Регулировка положения салонного зеркала заднего вида

А. Отрегулировать вручную угол положения салонного зеркала заднего вида.

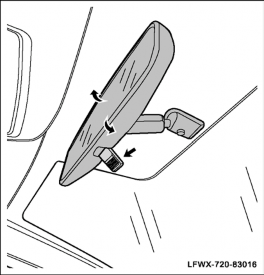

83-37-02

Б. Выполнить точную настройку угла обзора салонного зеркала с помощью ручки.

83-38

Замена ‌

1. Замена салонного зеркала заднего вида

А. Вывернуть крепежный винт салонного зеркала. Б. Снять салонное зеркало заднего вида.

В. Установить на место салонное зеркало заднего вида.

Г. Затянуть крепежный винт салонного зеркала заднего вида.

Момент затяжки: 5–7 Н·м

Lifan Cebrium 720. Наружное зеркало заднего вида ‌

Регулировка ‌

83-39-01

83-39-02

Замена

1. Регулировка положения наружного зеркала заднего вида

А. Отрегулировать угол обзора зеркала заднего вида с помощью регулировочного переключателя.

Снятие зеркала заднего вида

А. Снять внутреннюю панель обивки передней двери (см. главу 81 «Внутренние и внешние элементы декоративной отделки. Обивка передней двери. Замена»).

Б. Снять высокочастотный громкоговоритель в сборе.

В. Отсоединить разъем с привода зеркала заднего вида.

Б. Открутить крепежную гайку зеркала заднего вида. Снять зеркало заднего вида в сборе.
Установка зеркала заднего вида

А. Установить зеркало заднего вида на место.

Б. Затянуть крепежную гайку зеркала заднего вида.

Момент затяжки: 10–12 Н·м

83-41-01 В. Соединить разъем зеркала заднего вида.

83-41-02

Г. Установить высокочастотный громкоговоритель в сборе.

Д. Установить внутреннюю панель обивки передней двери (см. главу 81 «Внутренние и внешние декоративные элементы — Внутренняя защитная панель передней двери — Замена»).
