Lifan Cebrium 720. Поиск и устранение неисправностей системы информирования
Базовая проверка
Перед выполнением базовой проверки двигатель должен прогреться до рабочей температуры. Дорожное испытание должно проводиться при участии не менее двух человек.
|
Номер шага |
Объект контроля |
Рекомендуемое действие |
|
|
1 |
Проверить аккумуляторную батарею Проверить соответствие норме |
ДА |
Перейти к шагу 2 |
|
НЕТ |
Зарядить или заменить аккумуляторную батарею |
||
|
2 |
Проверить тахометр ± 75, ± 100, ± 200, ± 150, ± 200, ± 250, ± 300 об/мин. Проверить соответствие норме |
ДА |
Перейти к шагу 3 |
|
НЕТ |
|||
|
3 |
Проверить спидометр ± 3, ± 5, ± 5, ± 5, ± 5, ± 6, ± 7, ± 8, ± 9 км/ч. Внимание: чрезмерный износ или несоответствующее давление воздуха в шинах могут вызывать погрешность. Проверить соответствие норме |
ДА |
Перейти к шагу 4 |
|
НЕТ |
К таблице признаков неисправности |
||
|
4 |
Проверить сигнализатор аварийного давления масла Проверить соответствие норме |
ДА |
Перейти к шагу 5 |
|
НЕТ |
К таблице признаков неисправности |
||
|
5 |
Проверить указатель уровня топлива Проверить соответствие норме |
ДА |
Перейти к шагу 6 |
|
НЕТ |
К таблице признаков неисправности |
||
|
6 |
Проверить сигнализатор разряда аккумуляторной батареи Проверить соответствие норме |
ДА |
Диагностика завершена |
|
НЕТ |
К таблице признаков неисправности |
||
-
Напряжение аккумуляторной батареи должно быть не ниже 12 В.
-
Подключить диагностический прибор и выбрать частоту вращения двигателя.
-
Наблюдать за показаниями тахометра, когда оно составляет 750, 1000, 2000, 3000, 4000, 5000, 6000 об/мин.
-
Соответствующие допуски должны быть следующими:
-
Стрелка при постоянной скорости или при ускорении должна оставаться неподвижной.
-
Подключить диагностический прибор и выбрать скорость транспортного средства.
-
Наблюдать за показаниями спидометра при следующих скоростях движения: 20, 40, 60, 80, 100, 120, 140, 160, 180 км/ч.
-
Соответствующие допуски должны быть следующими:
-
Стрелка при постоянной скорости или при ускорении должна оставаться неподвижной.
-
Включить зажигание.
-
Должен загореться сигнализатор аварийного давления масла двигателя.
-
После пуска двигателя сигнализатор аварийного давления масла должен погаснуть.
-
Включить зажигание.
-
Указатель уровня топлива должен показывать текущее количество топлива в баке.
-
Включить зажигание.
-
Сигнализатор разряда аккумуляторной батареи должен загореться.
-
После пуска двигателя сигнализатор разряда аккумуляторной батареи должен погаснуть.
Lifan Cebrium 720. Считывание и удаление кодов неисправности системы информирования
-
Считать коды неисправности с помощью диагностического сканера.
А. Подключить диагностический прибор LIFAN V30 к диагностическому интерфейсу.
Б. Включить диагностический прибор и войти
в диагностическую систему «Chongqing LIFAN».
В. Выбрать диагностическую программу версии V5.0 и щелкнуть по «OK».
Г.
Выбрать и ввести «instrument system» (приборы).
Д. Выбрать и ввести «instrument control system (HIRAIN ICM)» (система управления приборами).
Е. Нажать и выбрать «Read DTC» (считывание кодов неисправности).
△ Совет
Если в диагностическом приборе сохранен какой-нибудь предыдущий код неисправности, его необходимо стереть перед новым считыванием.
Ж. Считать и записать отображаемые на сканере диагностические коды неисправности.
З. Если код неисправности не обнаружен, выбрать «OK» для возврата.
-
Стереть коды неисправности.

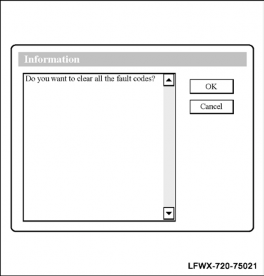

А. Нажать «Clear DTC» (Стереть DTC) для удаления кода неисправности.
Б. Выбрать «OK» для удаления кодов неисправности.
