Lifan Cebrium 720. Электросхемы
системы информирования водителя

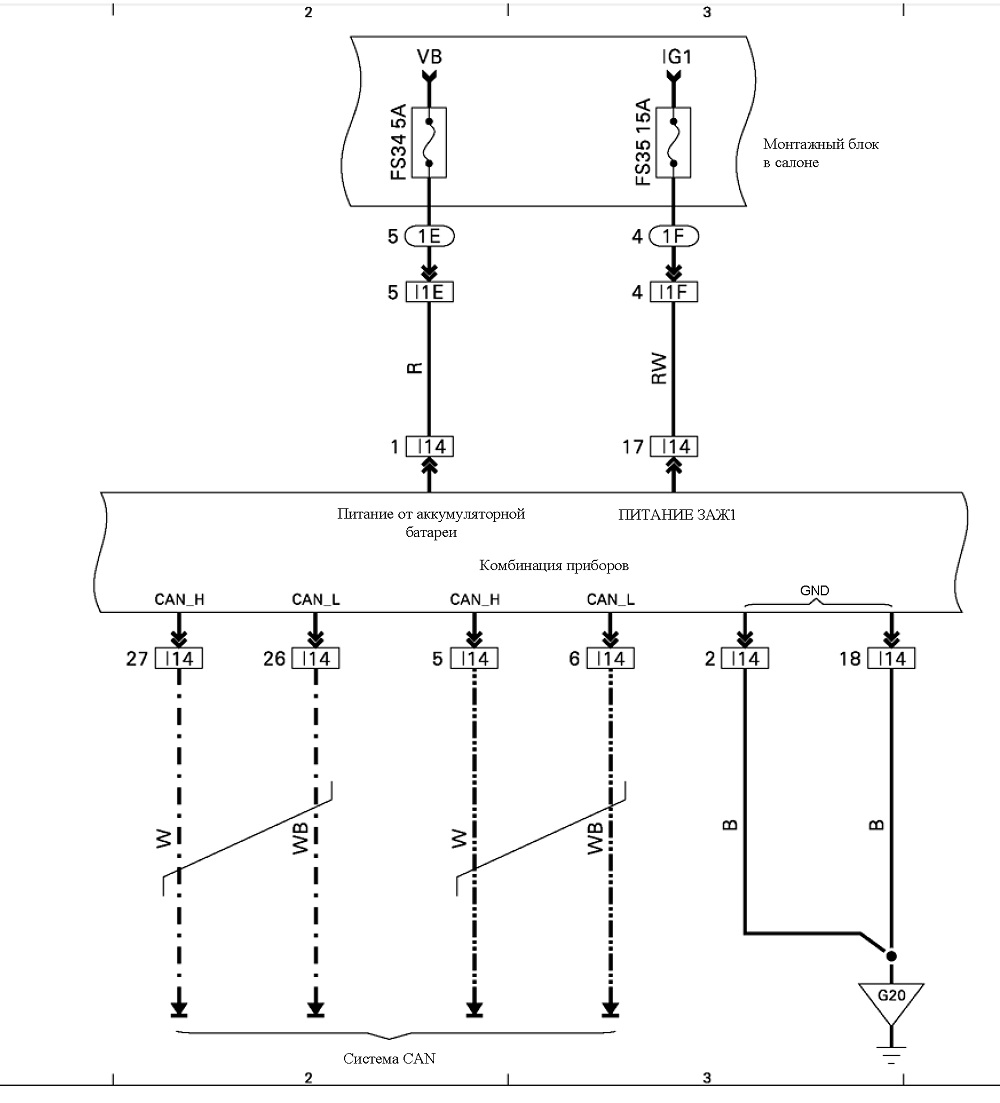

Питание комбинации приборов, подключение к массе, линия передачи данных

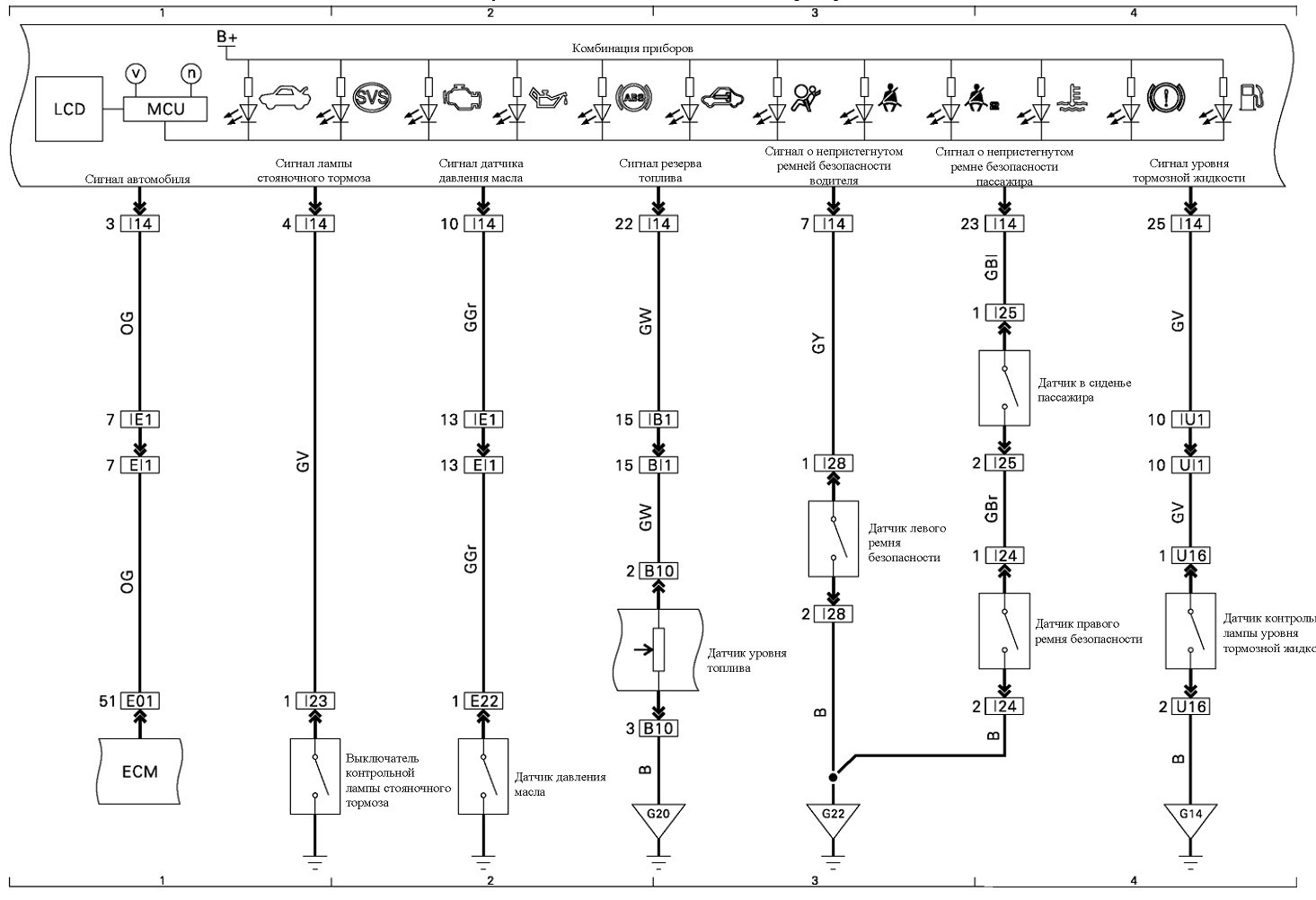

Звуковая сигнализация комбинации приборов

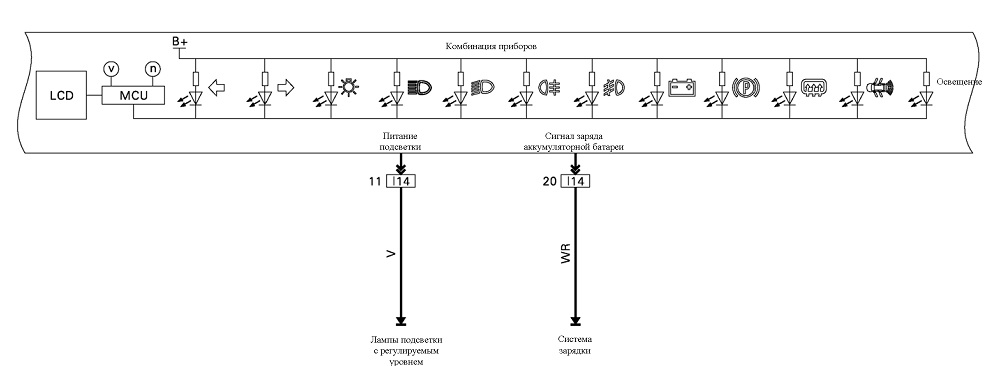

Звуковая сигнализация комбинации приборов

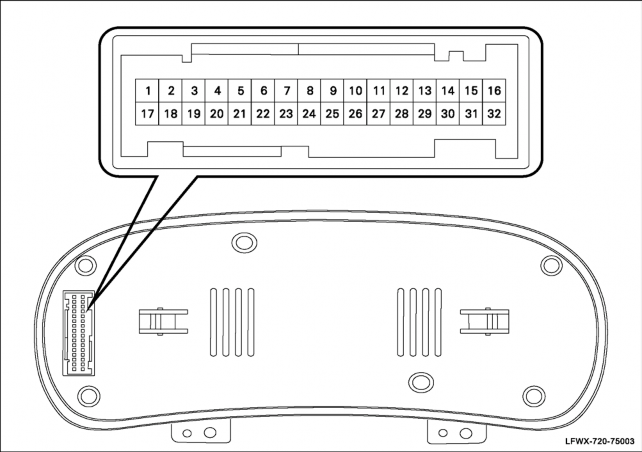

Номер вывода |
Выводы соединителей |
Номер вывода |
Выводы соединителей |
1 |
Питание от аккумуляторной батареи |
17 |
Источник питания выключателя зажигания |
2 |
Масса |
18 |
Масса |
3 |
Сигнал автомобиля |
19 |
— |
4 |
Предупреждение о стояночном тормозе |
20 |
Индикация заряда |
5 |
CAN_В |
21 |
— |
6 |
CAN_Н |
22 |
Сигнал резерва топлива |
7 |
Главный сигнал непристегнутых ремней безопасности |
23 |
Сигнал непристегнутого ремня безопасности пассажира |
8 |
— |
24 |
— |
9 |
— |
25 |
Предупреждение об уровне тормозной жидкости |
10 |
Предупреждение о недостаточном давлении масла |
26 |
CAN_Н |
11 |
Электрическая лампа подсветки |
27 |
CAN_В |
12 |
— |
28 |
— |
13 |
— |
29 |
— |
14 |
— |
30 |
— |
15 |
— |
31 |
— |
16 |
— |
32 |
— |
|
|
|
|
