Lifan Cebrium 720. Сборка‌‌‌ узла вторичного вала‌ ручной коробки передач

Lifan Cebrium 720. Сборка ‌‌‌ узла вторичного вала ‌ ручной коробки передач

Установка переднего подшипника вторичного вала.

А. Установить передний подшипник вторичного вала

в правильном положении, используя специальную муфту для установки подшипника.
Установка ведомой шестерни 1-й передачи.

А. Установить игольчатый подшипник шестерни 1-й передачи.

Б. Установить ведомую шестерню 1-й передачи.

В. Установить кольцо синхронизатора 1-й передачи.
Установить синхронизатор шестерни 1-й и 2-й передач.

А. Собрать синхронизатор шестерни 1-й и 2-й передач.

Б. Используя метку «верх», отмеченную во время разборки, установить ступицу шестерни синхронизатора 1-й/2-й передачи на вторичный вал и плотно запрессовать ее.

В. С помощью клещей для снятия и установки стопорных колец установить гибкое распорное кольцо синхронизатора 1-й и 2-й передач.

Г. Установить блокирующее кольцо синхронизатора 2-й передачи.
Установка ведущей шестерни 2-й передачи.

А. Установить игольчатый подшипник шестерни 2-й передачи.

Б. Установить ведомую шестерню 2-й передачи.
Установка ведомой шестерни 3-й передачи.

А. Установить ведомую шестерню 3-й передачи; запрессовать в нужном положении.
Установка ведомой шестерни 4-й передачи.

А. Установить промежуточную муфту на ведомую шестерню

3-й передачи и ведомую шестерню 4-й передачи.

Б. Установить ведомую шестерню 4-й передачи; запрессовать в нужном положении.
Установка ведомой шестерни 5-й передачи.

А. Установить ведущую шестерню 5-й передачи; запрессовать в нужном положении.

Б. С помощью клещей для снятия и установки стопорных колец установить гибкое распорное кольцо шестерни 5-й передачи.
Установка заднего подшипника вторичного вала.

А. Установить задний подшипник вторичного вала

в правильном положении, используя специальную муфту для установки подшипника.

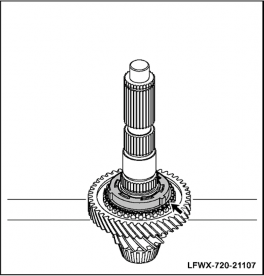

Проверка правильности сборки вторичного вала;
