Lifan Cebrium 720. Диагностика‌‌ системы управления двигателем LFB479Q EFI - часть 12





P2122 — Низкое напряжение в цепи датчика № 1 положения педали акселератора.

P2123 — Высокое напряжение в цепи датчика № 1 положения педали акселератора.

P2127 — Низкое напряжение в цепи датчика № 2 положения педали акселератора.

P2128 — Высокое напряжение в цепи датчика № 2 положения педали акселератора.

P2128 — Несоответствующие сигналы от датчиков № 1 и 2 положения педали акселератора.

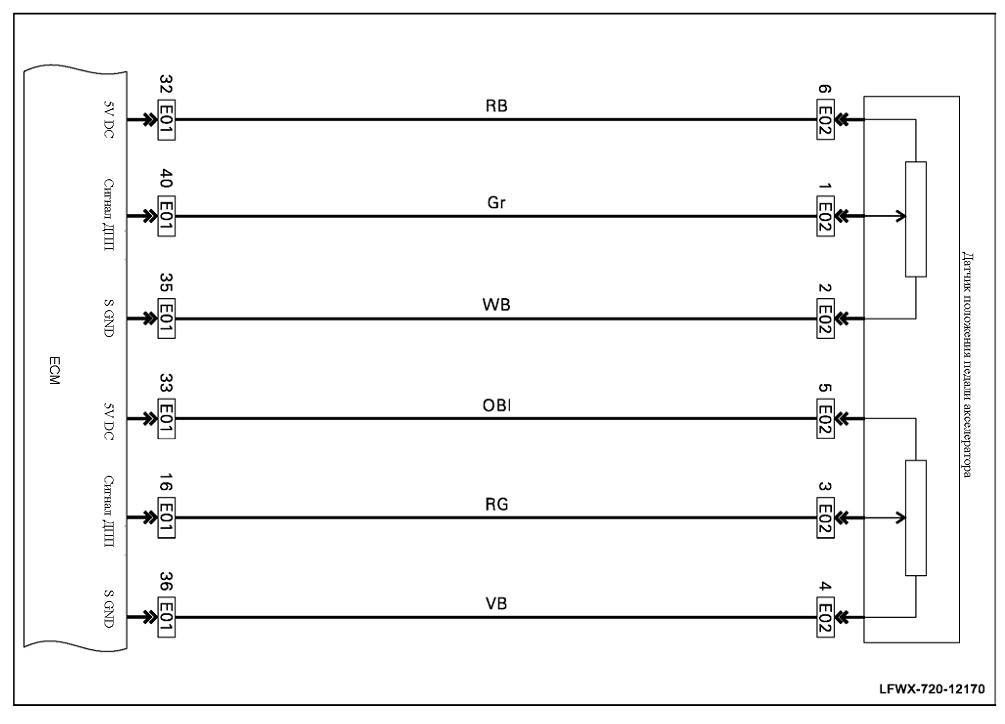

Схема электрических соединений








Работа датчика положения педали акселератора

  1. Датчик положения педали акселератора является переменным сопротивлением. При нажатии на педаль датчиком посылается ЭБУ сигнал напряжения обратной связи.

  2. ЭБУ подается выходной сигнал напряжения для управления электроприводом и поворота дроссельной заслонки в соответствующее положение. Напряжение сигнала датчика изменяется в диапазоне от 0 до 5 В. Оно пропорционально открытию дроссельной заслонки.

Диагностические процедуры




  1. Первичная проверка.








    А. Перед выполнением следующих процедур следует убедиться в надлежащем подключении к массе электронного блока управления (ЭБУ).

    Б. Перед выполнением электронной диагностики и проверки необходимо свериться со схемой электрических соединений и сведениями о компонентах.

    В. Перед выполнением измерений следует убедиться в отсутствии поломок, ослабления или коррозии контактов соединителя, обеспечить надлежащий контакт.




  2. Считывание кодов неисправностей с помощью диагностического прибора.










    А. Подключить диагностический прибор к диагностической колодке.

    Б. Включить зажигание.

    В. Нажать кнопку включения питания на диагностическом приборе.

    Г. Выбрать следующие меню: система питания/система двигателя (Delphi VVT ETC)/считывание кодов неисправности.

    Д. Считывание кодов неисправности.




    Проверить, отображаются ли коды неисправности P2122, P2123, P2127, P2128 или P2138. Да > Перейти к пункту 3.

    Нет Перейти к перечню кодов неисправности.




  3. Проверка напряжения питания датчика положения педали акселератора.








    12-163-02

    А. Выключатель зажигания OFF (выключено).

    Б. Отключить соединитель E02 датчика положения педали акселератора.

    В. Включить зажигание.

    Г. С помощью цифрового мультиметра измерить напряжение между выводом 6 соединителя E02 датчика положения педали акселератора.

    Напряжение: 5 В.

    12-164-01

    Д. С помощью цифрового мультиметра измерить напряжение между выводом 5 соединителя E02 датчика положения педали акселератора.

    Напряжение: 5 В.




    Все ли параметры проверки соответствуют нормальным значениям? Да > Перейти к пункту 4.

    Нет Перейти к пункту 5.




  4. Проверка датчика положения педали акселератора.








    12-164-02

    А. Отключить соединитель E02 датчика положения педали акселератора.

    Б. С помощью цифрового мультиметра проверить непрерывность цепи между выводами 6 и 2 датчика положения педали акселератора.




    12-164-03

    В. С помощью цифрового мультиметра проверить непрерывность цепи между выводами 5 и 4 датчика положения педали акселератора.




    Все ли параметры проверки соответствуют нормальным значениям? Да > Перейти к пункту 5.

    Нет Заменить датчик положения педали акселератора.

  5. Проверка жгута проводки и соединителя датчика положения педали акселератора.








    А. Отключить соединитель E02 датчика положения педали акселератора. Б. Отключить соединитель E01 электронного блока управления.

    В. С помощью цифрового мультиметра измерить сопротивление между выводом 6 соединителя E02 датчика положения педали акселератора и выводом 66 соединителя E01 блока ЭБУ, выводом 1 соединителя E02 и выводом 42 соединителя E01, выводом 2 соединителя E02 и выводом 76 соединителя E01, выводом 4 соединителя E02 и выводом 74 соединителя E01, выводом 3 соединителя E02 и выводом 41 соединителя E01, выводом 5 соединителя E02 и выводом 70 соединителя E01, выводом 6 соединителя E02 и массой, вывода 1 соединителя E02 и массой, выводом 2 соединителя E02 и массой, выводом 5 соединителя E02 и массой, выводом 3 соединителя E02 и массой и выводом 4 соединителя E02 и массой.







    Мультиметр подключен к выводам

    Сопротивление

    Вывод 6 соединителя E02 и вывод 32 соединителя E01

    ≤ 2 Ом

    Вывод 1 соединителя E02 и вывод 40 соединителя E01

    ≤ 2 Ом

    Вывод 2 соединителя E02 и вывод 35 соединителя E01

    ≤ 2 Ом

    Вывод 5 соединителя E02 и вывод 33 соединителя E01

    ≤ 2 Ом

    Вывод 3 соединителя E02 и вывод 16 соединителя E01

    ≤ 2 Ом

    Вывод 4 соединителя E02 и вывод 36 соединителя E01

    ≤ 2 Ом

    Вывод 6 соединителя E02 и масса

    > 1 МОм

    Вывод 1 соединителя E02 и масса

    > 1 МОм

    Вывод 2 соединителя E02 и масса

    ≤ 2 Ом

    Вывод 5 соединителя E02 и масса

    > 1 МОм

    Вывод 3 соединителя E02 и масса

    > 1 МОм

    Вывод 4 соединителя E02 и масса

    ≤ 2 Ом




    Все ли параметры проверки соответствуют нормальным значениям? Да > Перейти к пункту 6.

    Нет Отремонтировать или заменить неисправный жгут проводов.

  6. Проверка на наличие замыкания на источник питания сигнала датчика положения педали акселератора.








    А. Отключить соединитель E02 датчика положения педали акселератора. Б. Отключить соединитель E01 электронного блока управления.

    В. Включить зажигание.

    Г. С помощью цифрового мультиметра измерить напряжение между выводами 1 и 3 соединителя E 02 и массой.

    Напряжение: 0 В.




    Все ли параметры проверки соответствуют нормальным значениям? Да > Перейти к пункту 7.

    Нет Отремонтировать или заменить неисправный жгут проводов.




  7. Замена ЭБУ.








    А. Заменить ЭБУ.

    Б. Использовать диагностический прибор для выполнения процедуры подтверждения кодов неисправностей. В. Выполнить процедуру считывания потока данных от датчиков.

    Г. Убедиться в отсутствии кодов неисправностей и в соответствии данных.
