Lifan Cebrium 720. Диагностика‌‌ системы управления двигателем LFB479Q EFI - часть 11







P0480 — Неисправность в цепи низкой частоты вращения вентилятора.

P0481 — Неисправность в цепи высокой частоты вращения вентилятора.

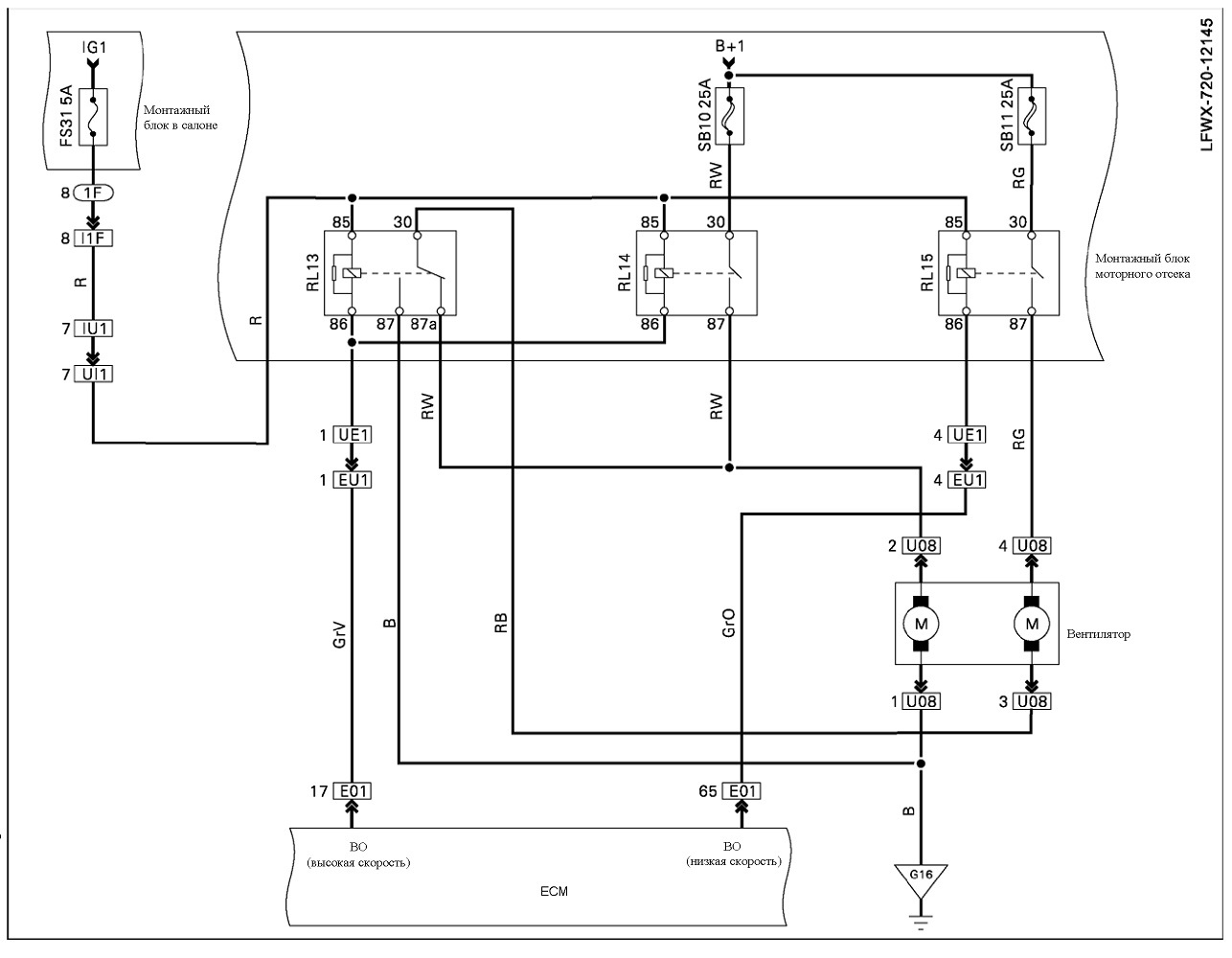

Схема электрических соединений








  1. Первичная проверка.








    А. Перед выполнением следующих процедур следует убедиться в надлежащем подключении к массе электронного блока управления (ЭБУ).

    Б. Перед выполнением электронной диагностики и проверки необходимо свериться со схемой электрических соединений и сведениями о компонентах.

    В. Перед выполнением измерений следует убедиться в отсутствии поломок, ослабления или коррозии контактов соединителя, обеспечить надлежащий контакт.




  2. Проверка напряжения цепи управления вентилятора системы охлаждения.








    12-154-01

    А. Выключить зажигание.

    Б. Отключить соединитель E01 электронного блока управления.

    В. Включить зажигание.

    Г. С помощью цифрового мультиметра измерить напряжение между выводом 9 соединителя E01 и массой.

    Напряжение: 11-14 В.




    12-154-02

    Д. Измерить с помощью цифрового мультиметра напряжение между выводом 2 соединителя E01 и массой.

    Напряжение: 11-14 В.




    Все ли параметры проверки соответствуют нормальным значениям? Да > Перейти к пункту 4.

    Нет Перейти к пункту 3.

  3. Проверка цепи питания управления вентилятора системы охлаждения.








    А. Выключить зажигание.

    Б. Открыть монтажный блок в салоне транспортного средства. В. Удалить предохранитель ЗАЖ1 — FS31.

    Text-01 Внимание!

    Для удаления предохранителя должен использоваться специальный съемник. Не следует снимать его руками, так как при этом предохранитель может быть поврежден.

    12-155-01

    Г. Проверить состояние предохранителя FS31 цепи ЗАЖ1.




    Отключение Рабочий




    12-155-02

    Д. Открыть блок предохранителей моторного отсека. Е. Проверить реле RL13, RL14, RL15.

    Номинальное значение:







    Состояние

    Мультиметр подключен к выводам

    Нормированное значение

    Нормальное состояние

    85-86

    Включение

    Нормальное состояние

    30-87a

    Включение

    Нормальное состояние

    30-87

    Цепь разомкнута

    Подать напряжение питания на выводы 85 и 86

    30-87

    Включение

    30-87a

    Цепь разомкнута

    Все ли параметры проверки соответствуют нормальным значениям? Да > Перейти к пункту 4.

    Нет Заменить соответствующий предохранитель (см. номинал) или реле.




  4. Проверка проводки и соединителя цепи управления вентилятора системы охлаждения.








    А. Отключить соединитель UI1. Б. Отключить соединитель E01.

    В. С помощью цифрового мультиметра измерить сопротивление между выводом 7 соединителя UI1 и выводами 17 и 65 соединителя E01.

    Сопротивление: ≤ 2 Ом.

    12-156-01

    Г. С помощью цифрового мультиметра измерить сопротивление между выводом 17 соединителя E01 и массой.

    Сопротивление: > 1 Мом.




    12-156-02

    Д. Измерить с помощью цифрового мультиметра сопротивление между выводом 50 соединителя E01 и массой.

    Сопротивление: > 1 Мом.




    Все ли параметры проверки соответствуют нормальным значениям? Да > Перейти к пункту 5.

    Нет Отремонтировать или заменить неисправный жгут проводов.




  5. Замена ЭБУ.








А. Заменить ЭБУ.

Б. Использовать диагностический прибор для выполнения процедуры подтверждения кодов неисправностей. В. Выполнить процедуру считывания потока данных от датчиков.

Г. Убедиться в отсутствии кодов неисправностей и в соответствии данных.



















P0562 — Низкое напряжение в системе.

P0563 — Высокое напряжение в системе.

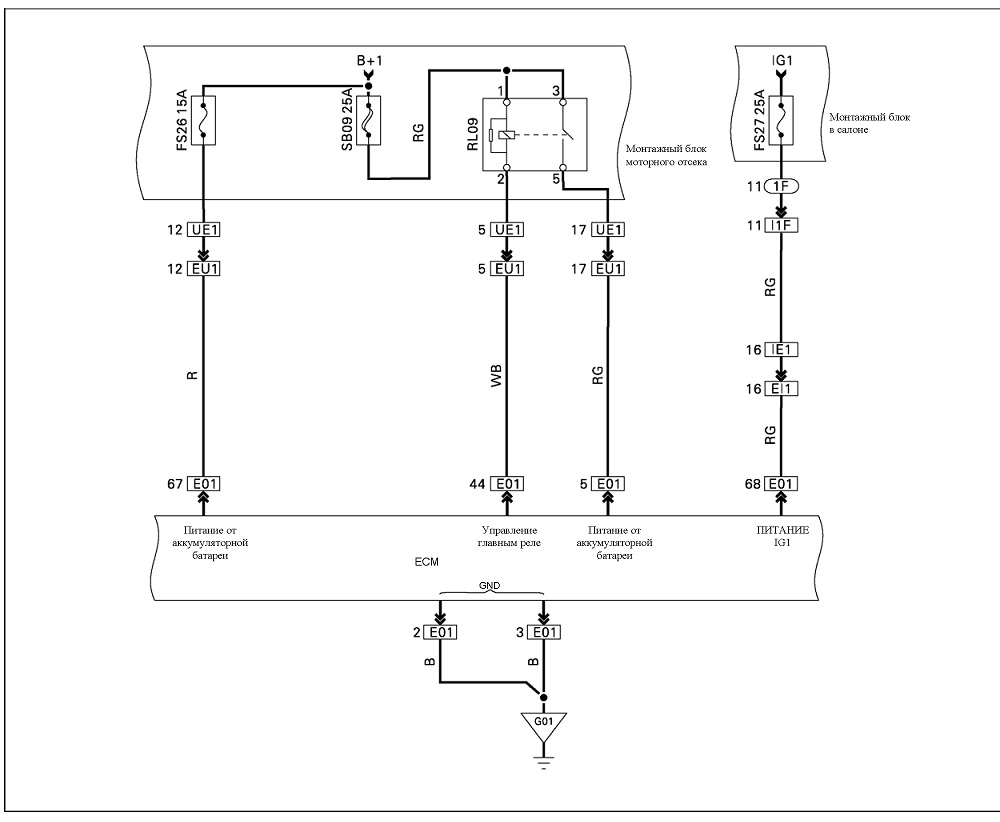

Схема электрических соединений










  1. Первичная проверка.








    А. Перед выполнением следующих процедур следует убедиться в надлежащем подключении к массе электронного блока управления (ЭБУ).

    Б. Перед выполнением электронной диагностики и проверки необходимо свериться со схемой электрических соединений и сведениями о компонентах.

    В. Перед выполнением измерений необходимо убедиться в отсутствии поломок, ослабления или коррозии контактов соединителя и обеспечить надлежащий контакт.




  2. Проверка напряжения питания ЭБУ.








    12-158-01

    А. Выключить зажигание.

    Б. Отключить соединитель E01 электронного блока управления.

    В. Включить зажигание.

    Г. Измерить с помощью цифрового мультиметра напряжение между выводом 2 соединителя E01 и массой.

    Напряжение: 11-14 В.




    12-158-02

    Д. Измерить с помощью цифрового мультиметра напряжение между выводом 2 соединителя E01 и массой.

    Напряжение: 11-14 В.




    Все ли параметры проверки соответствуют нормальным значениям? Да > Перейти к пункту 4.

    Нет Перейти к пункту 3.




  3. Проверка предохранителя и реле цепи питания ЭБУ.








    А. Выключить зажигание.

    Б. Открыть монтажный блок в моторном отсеке. В. Извлечь предохранитель FS26, SB09.

    Text-01 Внимание!

    Для удаления предохранителя должен использоваться специальный съемник. Не следует снимать его руками, так как при этом предохранитель может быть поврежден.




    12-159-01

    Отключение Рабочий

    Г. Проверить состояние предохранителя FS26, SB29.




    Д. Проверить реле RL09.

    Номинальное значение:







    Состояние

    Мультиметр подключен к выводам

    Нормированное значение

    Нормальное состояние

    1-2

    Включение

    Нормальное состояние

    3-5

    Цепь разомкнута

    Подать напряжение питания на выводы 3 и 5




    3-5




    Включение




    12-159-02

    Все ли параметры проверки соответствуют нормальным значениям? Да > Перейти к пункту 4.

    Нет Заменить соответствующий предохранитель (см. номинал) или реле.




  4. Проверка проводки и соединителя цепи питания ЭБУ.








    12-159-03

    А. Отключить соединитель EU1. Б. Отключить соединитель E01.

    В. Измерить с помощью цифрового мультиметра сопротивление между выводом 12 соединителя E12 и выводом 67 соединителя E01.

    Сопротивление: ≤ 2 Ом.




    12-159-04

    Г. С помощью цифрового мультиметра измерить сопротивление между выводом 5 соединителя E12 выводом 44 соединителя E01.

    Сопротивление: ≤ 2 Ом.

    12-160-01

    Д. Измерить с помощью цифрового мультиметра сопротивление между выводом 17 соединителя EU1 и выводом 5 соединителя E01.

    Сопротивление: ≤ 2 Ом.




    12-160-02

    Е. С помощью цифрового мультиметра измерить сопротивление между выводом 5 соединителя E01 и массой.

    Сопротивление: > 1 Мом.




    Все ли параметры проверки соответствуют нормальным значениям? Да > Перейти к пункту 5.

    Нет Отремонтировать или заменить неисправный жгут проводов.




  5. Проверка аккумуляторной батареи.








    А. Проверить аккумуляторную батарею.

    Напряжение: 11-14 В.




    Все ли параметры проверки соответствуют нормальным значениям? Да > Перейти к пункту 6.

    Нет Зарядить или заменить аккумуляторную батарею.




  6. Проверка выводов аккумуляторной батареи.








    А. Проверить выводы аккумуляторной батареи на предмет ослабления или окисления.

    В норме: выводы аккумуляторной батареи обтянуты и не имеют следов окисления.




    Все ли параметры проверки соответствуют нормальным значениям? Да > Перейти к пункту 7.

    Нет Отремонтировать или заменить конический наконечник кабеля аккумуляторной батареи.

  7. Проверка подключения провода массы двигателя.








    А. Проверить точку подключения G01 проводки к кузову (массе).

    В норме: контакт подключения к массе исправен и хорошо обтянут.




    Все ли параметры проверки соответствуют нормальным значениям? Да > Перейти к пункту 8.

    Нет Отремонтировать или заменить контакт массы.




  8. Замена ЭБУ.








А. Заменить ЭБУ.

Б. Использовать диагностический прибор для выполнения процедуры подтверждения кодов неисправностей. В. Выполнить процедуру считывания потока данных от датчиков.

Г. Убедиться в отсутствии кодов неисправностей и в соответствии данных.
