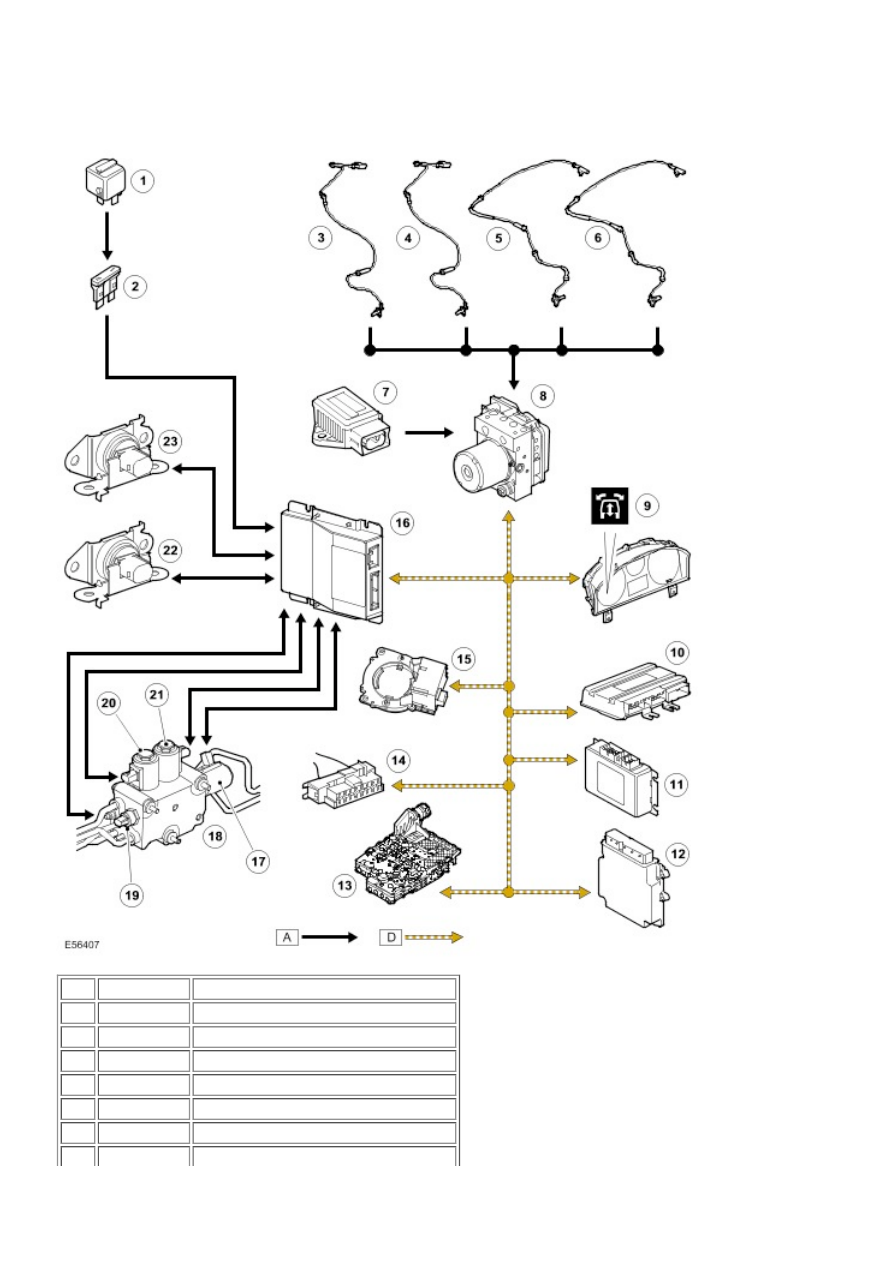

CONTROL DIAGRAM

Item Part Number

Description

1



Main relay

2



Fuse 9E (15A)

3



Left front wheel speed sensor

4



Right front wheel speed sensor

5



Left rear wheel speed sensor

6



Right rear wheel speed sensor

7



Yaw rate and lateral acceleration sensor



ABS module

9



Instrument cluster

10



Air suspension control module

11



Transfer box control module

12



Engine control module

13



Transmission control module

14



Diagnostic socket

15



Steering angle sensor

16



Dynamic Response control module

17



Pressure Control Valve (PCV) coil

18



Valve block

19



Pressure transducer

20



DCV 2 coil

21



DCV 1 coil

22



Lower accelerometer

23



Upper accelerometer

Vehicle Recovery

Towing/Lashing eyes

  CAUTION: The single towing/lashing eyes at the front and rear of the vehicle are designed for vehicle

recovery purposes only and MUST not be used to tow a trailer or caravan.

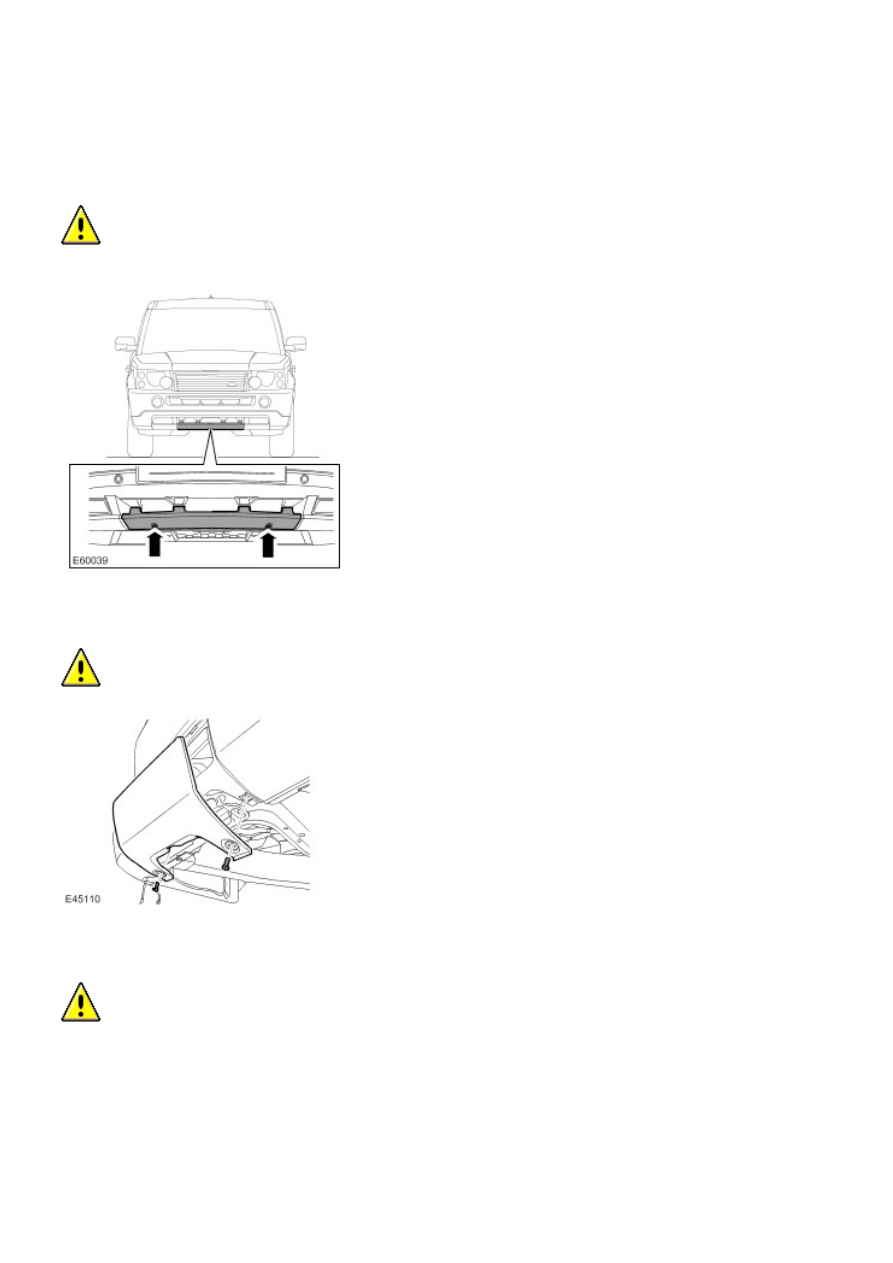

The front towing/lashing eye is accessible after releasing the 2 toggle fasteners securing the towing eye access panel and
removing the panel.

  CAUTION: Ensure that during towing, the towing attachment does not contact the bumper.

The rear towing/lashing eye 'A' is accessible after releasing the 2 fasteners securing the access panel to the bumper and
removing the panel.

  CAUTION: This towing/lashing eye should only be used for towing another vehicle or for recovery purposes

to enable this vehicle to be positioned in order that the front towing eye may be used for recovery/towing.

4 Wheel Towing

vehicle must be recovered on a suitable trailer.

  CAUTION: The vehicle may be towed for a maximum of 3 hours or 90 miles (150 km) at a maximum speed

of 30 mph (50 km/h), these limits MUST NOT be exceeded.

  CAUTION: The following procedures must be followed to ensure that the vehicle is towed in a safe

condition and damage to the vehicle transmission system is prevented.

1. Remove the front towing/lashing eye access panel.

2. Secure the towing attachment from the recovery vehicle to the towing/lashing eye.

  CAUTION: Ensure that the towing attachment will not contact the front bumper during towing.

3. Apply the parking brake.

4. Insert ignition key and turn the ignition switch to position 'II'.

  CAUTION: If 'N' - Neutral cannot be selected, front and rear propeller shafts must be removed before

vehicle is towed.

6. Apply the footbrake and move the selector lever to the 'N' Neutral position.

NOTE:



If electrical power is not available, use the manual interlock release tab on the selector lever to move the selector
lever to the Neutral position.

7. Select 'H' - HIGH on the transfer case.

  CAUTION: If electrical power is not available, and 'H' - HIGH cannot be selected, the vehicle may not be

towed but must be recovered on a suitable trailer. If, however, transfer case was in 'H' - HIGH when electrical
power was lost, vehicle may still be towed.

8. Release the parking brake.

NOTE:



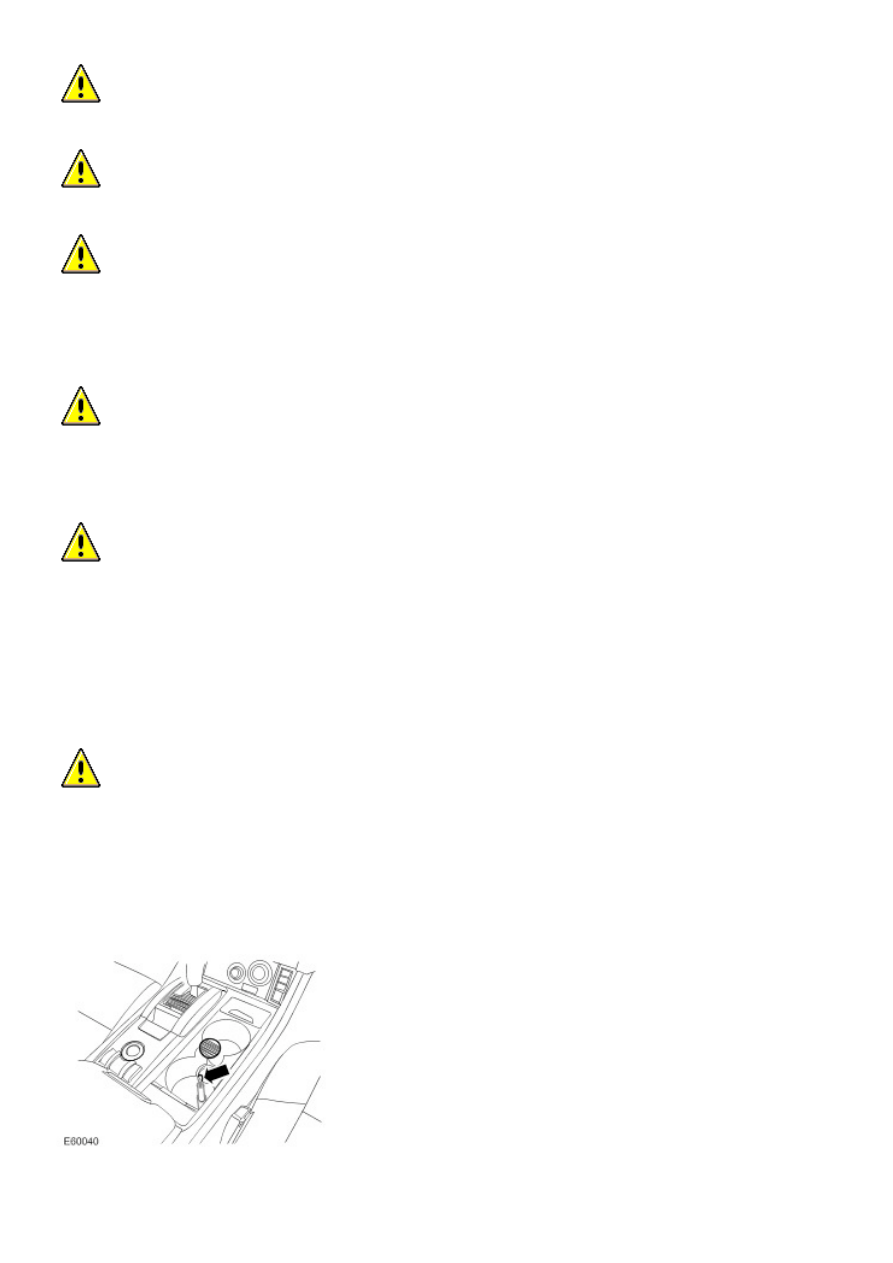

If electrical power is not available, it will be necessary to release the parking brake manually using the following
procedures:
