201418 |
Болт М6х1х16 |
- |
|
250-3710015-01 |
Рамка выключателя |
- |
|
250-5301251 |
Кант декоративный левый |
- |
|
250-5301252 |
Кант декоративный левый |
- |
|
250-5301290-20 |
Держатель декоративного канта |
- |
|
250-5325176-10 |
Скоба крепления боковой накладки |
- |
|
250-8108060-10 |
Рукав обдува бокового стекла двери |
- |
|
250462 |
Гайка М4х0,7 |
- |
|
252002 |
Шайба 4 |
- |
|
252132 |
Шайба 4 |
- |
|

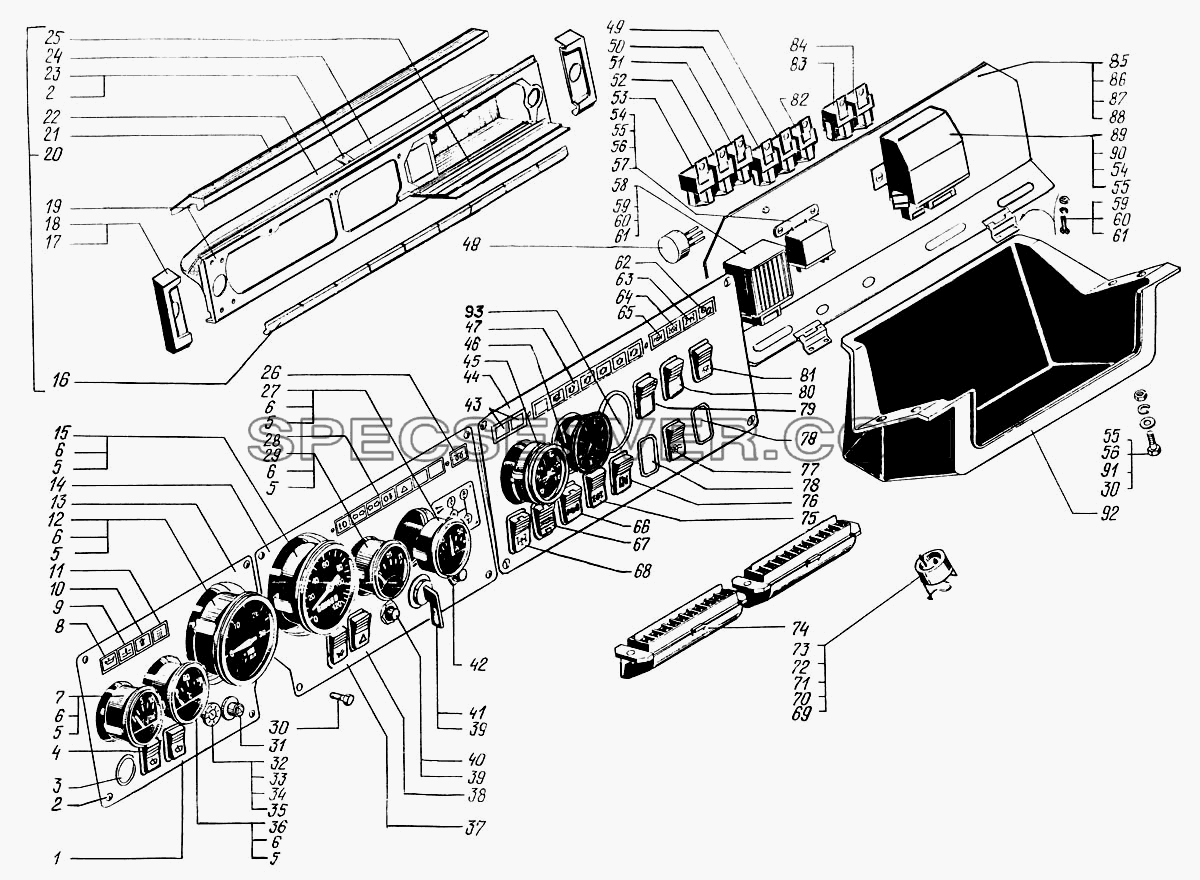

6322-3801040-10 |
Щиток приборов правый в сборе |
- |
|
6322-5325010 |
Панель с приборами в сборе |
- |
|
6437-3801042 |
Щиток приборов левый в сборе |
- |
|
6437-3801044 |
Щиток приборов средний в сборе |
- |
|
6446-3801040-10 |
Щиток приборов правый в сборе |
- |
|
6446-5325010 |
Панель с приборами в сборе |
1 |
|
ПКл2-14.10 |
Переключатель электростеклоомывателя |
2 |
|
349203 |
Винт |
3 |
|
651001-3709060 |
Заглушка выключателя |
4 |
|
ПКл1-09.09 |
Переключатель электростеклоочистителя |
5 |
|
А24-2 |
Лампа |
6 |
|
ЛВ211-3714329 |
Патрон ламп освещения приборов |
7 |
|
33.3810010 |
Указатель давления масла |
8 |
|
2212.3803-23 |
Лампа контрольная падения давления масла в двигателе |
9 |
|
2212.3803-22 |
Лампа контрольная аварийной температуры охлаждающей жидкости |
10 |
|
2212.3803-24 |
Лампа контрольная засоренности масляного фильтра |
11 |
|
2212.3803-20 |
Лампа контрольная засоренности воздушного фильтра |
12 |
|
2531.3813010 |
Тахометр |
13 |
|
6437-5325017 |
Щиток левый |
14 |
|
6437-5325162 |
Щиток средний |
15 |
|
1211.3802010 |
Показывающий измерительный прибор спидометра |
16 |
|
250-5301250-30 |
Кант декоративный |
17 |
|
6437-5325120 |
Накладка панели приборов угловая правая |
18 |
|
6437-5325121 |
Накладка панели приборов угловая левая |
19 |
|
6437-5301178 |
Панель приборов |
20 |
|
6437-5301180-20 |
Панель приборов с накладками |
21 |
|
6437-5301360 |
Накладка панели приборов |
22 |
|
6437-5301365 |
Накладка панели приборов левая |
23 |
|
6437-5301367 |
Кронштейн крепления накладки |
24 |
|
6437-5301364 |
Накладка панели приборов правая |
25 |
|
6510-5325026 |
Крышка отсека |
26 |
|
2212.3803010-17 |
Лампа контрольная включения ЭФУ |
27 |
|
АП111Б-3811010 |
Амперметр |
28 |
|
2312.3803010-16 |
Блок контрольных ламп |
29 |
|
34.3806010 |
Указатель уровня топлива |
30 |
|
201420 |
Болт М6х20 |
31 |
|
245.3710000 |
Включатель аварийной сигнализации |
32 |
|
ВК416Б-3709000-01 |
Выключатель света щитка приборов с реостатом |
33 |
|
250-3709028-10 |
Ручка включателя света щитка приборов |
34 |
|
250-3709026 |
Гайка выключателя света щитка приборов |
35 |
|
242200 |
Винт М4х6 |
36 |
|
36.3807010 |
Указатель температуры воды |
37 |
|
ПКл1-04.03 |
Переключатель противотуманных фар и заднего противотуманного огня |
38 |
|
ПКл1-06.16 |
Переключатель знака автопоезда |
39 |
|
250-3708015 |
Гайка выключателя |
40 |
|
11.3704000 |
Выключатель нагревателя топлива и ЭФУ |
41 |
|
ВК354-3704000-0 |
Выключатель подогревателя |
42 |
|
11.3704000 |
Выключатель нагревателя топлива и ЭФУ |
43 |
|
6510-3803060 |
Заглушка контрольной лампы |
44 |
|
6437-5325016 |
Щиток правый |
45 |
|
1901.3830010-0 |
Манометр двухстрелочный |
46 |
|
1401.3830010 |
Манометр давления воздуха в шинах |
47 |
|
2312.3803010-15 |
Блок контрольных ламп с диодами |
48 |
|
РС493-3803010-У-ХЛ |
Реле-прерыватель звукового сигнала заднего хода и стояночной тормозной системы |
49 |
|
11.3747010 |
Реле |
50 |
|
11.3747010 |
Реле |
51 |
|
11.3747010 |
Реле |
52 |
|
11.3747010 |
Реле |
53 |
|
11.3747010 |
Реле |
54 |
|
250508 |
Гайка М6-6Н |
55 |
|
252134 |
Шайба 6Т |
56 |
|
220103 |
Винт М6х12 |
57 |
|
738.3747010-20 |
Реле стартера |
58 |
|
26.3747000 |
Реле блокировки стартера |
59 |
|
220079 |
Винт М5х14 |
60 |
|
252133 |
Шайба 5 |
61 |
|
250464 |
Гайка М5 |
62 |
|
2212.3803-35 |
Лампа контрольная включения демультипликатора |
63 |
|
2212.3803-15 |
Лампа контрольная включения отбора мощности |
64 |
|
2212.3803-14 |
Лампа контрольная выключения блокировки межосевого дифференциала |
65 |
|
2212.3803-13 |
Лампа контрольная включения блокировки межколесного дифференциала |
66 |
|
ПКл1БС-06.74/75 |
Переключатель передач и отключения мостов |
66 |
|
ПКл2-14.14 |
Переключатель блокировки межколесного дифференциала |
68 |
|
ВКл1БС-01.41 |
Выключатель отбора мощности |
69 |
|
252130 |
Шайба 3 |
70 |
|
250458 |
Гайка М3 |
71 |
|
252000 |
Шайба 3 |
72 |
|
221512 |
Винт М3х28 |
73 |
|
250-3715020 |
Розетка переносной лампы 47К |
74 |
|
ПР112-3722000 |
Блок предохранителей освещения и потребителей |
75 |
|
ВКл1-01.35 |
Выключатель блокировки межосевого дифференциала |
76 |
|
ПКл1-02.13 |
Переключатель датчиков уровня топлива |
77 |
|
ПКл1-04.11 |
Переключатель режимов электродвигателей отопителя |
78 |
|
250-5301235-10 |
Заглушка |
79 |
|
ВКл1-01.17 |
Выключатель подкузовного фонаря |
80 |
|
ВКл1-01.17 |
Выключатель подкузовного фонаря |
81 |
|

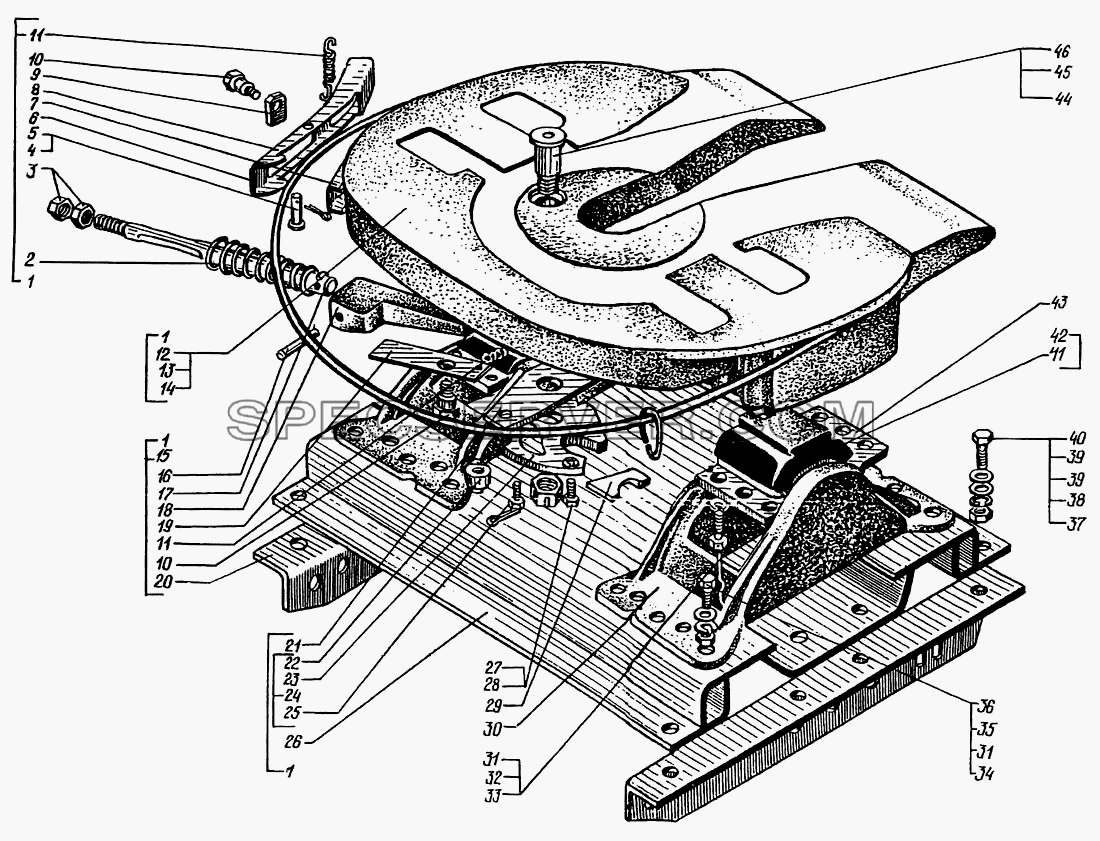

Устройство седельно-сцепное для КрАЗ-6322 (список запасных частей)
Устройство седельно-сцепное для КрАЗ-6322 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
252963 |
Заклепка 3х14 |
- |
|
64431-2702076 |
Подставка |
- |
|
6446-2702008 |
Устройство седельно-сцепное с подставкой |
1 |
|
6443-2702010 |
Устройство седельно-сцепное ССУ50-20 в сборе |
3 |
|
250561 |
Гайка М16х1,5 |
3 |
|
6443-2703146 |
Пружина |
4 |
|
258038 |
Шплинт 3,2х16 |
5 |
|
260065 |
Палец 10х48 |
6 |
|
6443-2703140 |
Рукоятка |
7 |
|
6443-2703152 |
Опора |
8 |
|
6443-2703137 |
Рукоятка |
9 |
|
6443-2704140 |
Планка предохранительная |
10 |
|
6443-2704139 |
Ось |
11 |
|
6443-2703033 |
Пружина |
12 |
|
6443-2702028 |
Седло |
14 |
|
6443-2702009 |
Устройство седельно-сцепное с направляющей подвески шлангов в сборе |
15 |
|
6443-2703028 |
Кулак |
16 |
|
258675 |
Штифт |
17 |
|
6443-2703032 |
Шток |
18 |
|
6443-2703029 |
Кулак |
19 |
|
6443-2704138 |
Защелка |
20 |
|
260В-2702066 |
Уголок |
21 |
|
6443-2703156 |
Крышка |
22 |
|
6443-2703020 |
Опора |
23 |
|
6443-2703017 |
Захват задний |
24 |
|
6443-2703015 |
Захват задний в сборе |
25 |
|
201495 |
Болт М10х1,5х20 |
26 |
|
6446-2702060 |
Подставка |
27 |
|
252138 |
Шайба 14,2 |
28 |
|
201585 |
Болт М14х30 |
29 |
|
6443-2703016 |
Захват передний |
31 |
|
252139 |
Шайба 16 ОТ |
32 |
|
348716 |
Болт М16х45 |
33 |
|
258286 |
Шплинт 1,6х300 |
34 |
|
250691 |
Гайка М16х1,5 |
35 |
|
252017 |
Шайба 16 |
36 |
|
202148 |
Болт М16х1,5х55 |
37 |
|
250565 |
Гайка М20х1,5 |
38 |
|
252141 |
Шайба 20,5 |
39 |
|
252019 |
Шайба 20 |
40 |
|
348547 |
Болт М20х1,5х47 |
41 |
|
6443-2702071 |
Кронштейн |
42 |
|
6443-2702090 |
Подушка |
43 |
|
6443-2702056 |
Кронштейн в сборе |
44 |
|
258071 |
Шплинт 5х45 |
45 |
|
250910 |
Гайка М24х2 |
46 |
|
6443-2704125 |
Палец |

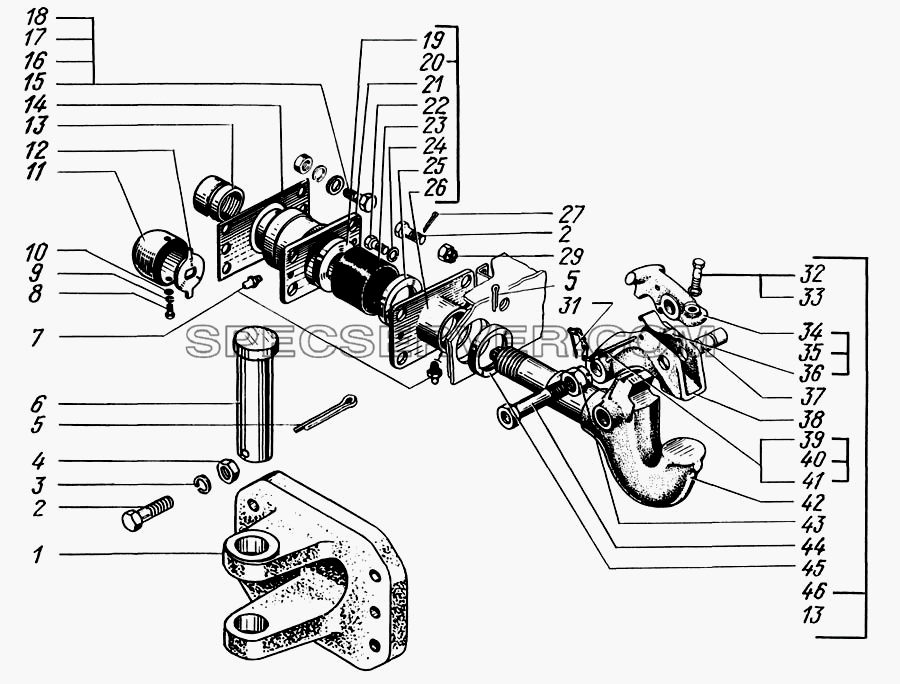

Приборы буксирные задние для КрАЗ-6322 (список запасных частей)
Приборы буксирные задние для КрАЗ-6322 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
258-2805014-10 |
Вилка буксирная задняя |
2 |
|
348547 |
Болт М20х1,5х47 |
2 |
|
348621 |
Болт |
3 |
|
252141 |
Шайба 20,5 |
4 |
|
250565 |
Гайка М20х1,5 |
5 |
|
4598711232 |
Шплинт 6,3х63 |
6 |
|
346422 |
Палец |
7 |
|
264020 |
Масленка К1/8" |
8 |
|
201416 |
Болт М6-6gх12 |
9 |
|
252134 |
Шайба 6Т |
10 |
|
252004 |
Шайба 6,4 |
11 |
|
260-2707310 |
Чехол гайки |
12 |
|
260-2707316 |
Шайба стопорная |
13 |
|
260-2707312 |
Гайка |
14 |
|
65101-2707230 |
Поперечина буксирного прибора |
15 |
|
202119 |
Болт М16х2х40 |
16 |
|
252017 |
Шайба 16 |
17 |
|
252139 |
Шайба 16 ОТ |
18 |
|
250560 |
Гайка М16 |
19 |
|
260-2707309 |
Фланец передний |
20 |
|
260-2707300 |
Корпус в сборе |
21 |
|
260-2707302 |
Корпус |
22 |
|
201499 |
Болт М10х30 |
23 |
|
260-2707306 |
Буфер |
24 |
|
252136 |
Шайба 10,2 |
25 |
|
260-2707308 |
Фланец задний |
26 |
|
260-2707304 |
Крышка |
27 |
|
258056 |
Шплинт 3,6х40 |
29 |
|
250908 |
Гайка М20х1,5 |
31 |
|
258069 |
Шплинт 4,6х36 |
32 |
|
201460 |
Болт М8х30 |
33 |
|
252135 |
Шайба 8,65Г.029 |
34 |
|
255Б-2707218-01 |
Собачка |
35 |
|
255Б-2707217 |
Собачка защелки с пружиной в сборе |
36 |
|
255Б-2707219 |
Пружина собачки |
37 |
|
255Б-2707220 |
Ось собачки |
38 |
|
255Б-2707216-01 |
Защелка буксирного крюка |
39 |
|
255Б-2707223 |
Цепочка со шплинтом |
40 |
|
255Б-2707222 |
Цепочка со шплинтом в сборе |
41 |
|
258090 |
Шплинт 6,3х100 |
42 |
|
260-2707214-02 |
Крюк |
43 |
|
251035 |
Гайка М23х2 |
44 |
|
255Б-2707221 |
Палец защелки |
45 |
|
260-2707314 |
Грязеотражатель крюка |
46 |
|
260-2707212 |
Крюк буксирный в сборе |

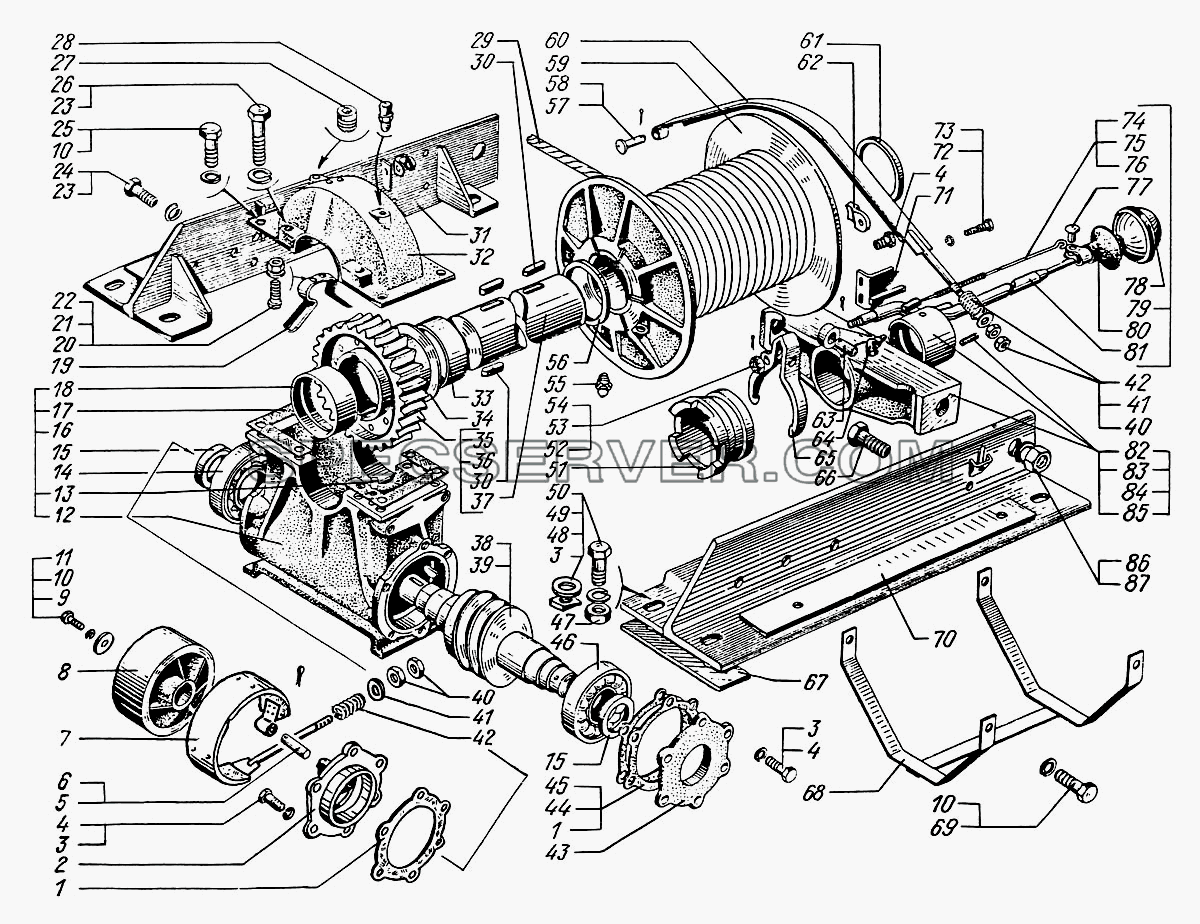

Лебедка для КрАЗ-6322 (список запасных частей)
Лебедка для КрАЗ-6322 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
214-3907020-Б |
Коуш троса |
- |
|
214-3907023-Б |
Клин коуша |
- |
|
250-4504180 |
Ролик поддерживающий передний |
- |
|
260-4504060-012 |
Кронштейн поддерживающего ролика |
- |
|
260-4504064 |
Ролик поддерживающий |
- |
|
260-4504186 |
Ролик направляющий задний |
- |
|
260-4504215 |
Блок заднего выдающего устройства троса лебедки |
- |
|
260-4504278 |
Ось блока |
- |
|
260-4504290 |
Кронштейн роликов |
- |
|
260-4504298 |
Основание задних блоков |
- |
|
260-4505092 |
Ролик поддерживающий |
- |
|
260-4505150 |
Блок натяжения троса |
- |
|
260-4505295 |
Опора верхнего основания |
- |
|
6322-4504131 |
Кронштейн |
- |
|
6322-4504138 |
Кронштейн троса |
1 |
|
214-4501157 |
Прокладка уплотнительная картера тормоза |
2 |
|
255Б1-4501154 |
Картер тормоза редуктора |
3 |
|
252139 |
Шайба 16 ОТ |
4 |
|
202119 |
Болт М16х2х40 |
5 |
|
214-4501174 |
Палец тормозной ленты |
6 |
|
258071 |
Шплинт 5х45 |
7 |
|
255Б1-4501158 |
Лента тормоза с накладками |
8 |
|
255Б1-4501150 |
Барабан тормоза |
9 |
|
312342 |
Шайба упорная |
10 |
|
252137 |
Шайба 12 ОТ |
11 |
|
201544 |
Болт М12х1,75х40 |
12 |
|
214-4501020-11 |
Картер редуктора |
13 |
|
346018 |
Штифт 5х12 |
14 |
|
60412 |
Подшипник |
15 |
|
214-4501100 |
Манжета |
16 |
|
214-4501016-10 |
Картер редуктора лебедки с крышкой в сборе |
17 |
|
214-4501046 |
Прокладка крышки |
18 |
|
214-4501022 |
Втулка вала лебедки |
19 |
|
214-4501050 |
Маслосъемник редуктора |
20 |
|
220083 |
Винт М5-6gх22 |
21 |
|
252133 |
Шайба 5 |
22 |
|
250464 |
Гайка М5 |
23 |
|
252141 |
Шайба 20,5 |
24 |
|
348547 |
Болт М20х1,5х47 |
25 |
|
201542 |
Болт М12х35 |
26 |
|
200977 |
Болт М20х70 |
27 |
|
262507 |
Пробка КГЗ/8" |
28 |
|
214-2401025 |
Сапун редуктора лебедки |
29 |
|
214Б-4504013-А |
Трос лебедки |
30 |
|
347133 |
Шплинт |
31 |
|
260-4501210 |
Угольник крепления лебедки задний |
32 |
|
214Б-4501045-01 |
Крышка картера |
33 |
|
214Б-4501116 |
Втулка барабана |
34 |
|
255Б-4501128 |
Шайба |
35 |
|
255Б-4501035 |
Колесо червячное |
36 |
|
260-4501030 |
Вал лебедки в сборе |
37 |
|
260-4501034 |
Вал лебедки |
38 |
|
347017 |
Шпонка |
39 |
|
214Б-4501060-01 |
Червяк редуктора |
40 |
|
250512 |
Гайка М10х1,5 |
41 |
|
252006 |
Шайба 10,5 |
42 |
|
214Б-4503066 |
Пружина тормоза |
43 |
|
214-4501080 |
Крышка подшипника с сальником |
44 |
|
214-4501098 |
Прокладка 0,1 мм |
45 |
|
214-4501099 |
Прокладка 0,5 мм |
46 |
|
412 |
Подшипник шариковый |
47 |
|
250561 |
Гайка М16х1,5 |
48 |
|
260-2806019 |
Планка крепления лебедки |
49 |
|
252017 |
Шайба 16 |
50 |
|
348531 |
Болт М16х1,5х75 |
51 |
|
255Б-4503020-02 |
Муфта кулачковая |
52 |
|
258056 |
Шплинт 3,6х40 |
53 |
|
311602 |
Гайка |
54 |
|
258052 |
Шплинт 3,6х20 |
55 |
|
264020 |
Масленка К1/8" |
56 |
|
260-4501076 |
Кольцо |
57 |
|
260058 |
Палец 10х30 |
58 |
|
258039 |
Шплинт 3,2х20 |
59 |
|
214Б-4501110 |
Барабан лебедки в сборе |
60 |
|
255Б1-4503050 |
Лента предохранительная тормоза |
61 |
|
214-4501120-10 |
Кольцо упорное барабана |
62 |
|
255Л-4504026 |
Зажим крепления троса |
63 |
|
214-4503048 |
Ось вилки |
64 |
|
264040 |
Масленка 1/8" |
65 |
|
214Б-4503034 |
Вилка включения муфты |
66 |
|
310688 |
Болт М30 |
67 |
|
260-4501220 |
Прокладка |
68 |
|
260-4501240 |
Ограничитель навивки троса |
69 |
|
201540 |
Болт М12х30 |
70 |
|
260-4501200 |
Угольник крепления лебедки передний |
71 |
|
260-4503170 |
Кронштейн рычага |
72 |
|
252136 |
Шайба 10,2 |
73 |
|
201495 |
Болт М10х1,5х20 |
74 |
|
214-4503156 |
Тяга |
75 |
|
214-4503158 |
Пружина |
76 |
|
214-4503160 |
Палец |
77 |
|
252704 |
Заклепка |
78 |
|
256Б1-1702159 |
Рукоятка |
79 |
|
260-4503100 |
Рычаг включения муфты в сборе |
80 |
|
214-4503150 |
Рукоятка рычага |
81 |
|
260-4503101 |
Рычаг муфты |
82 |
|

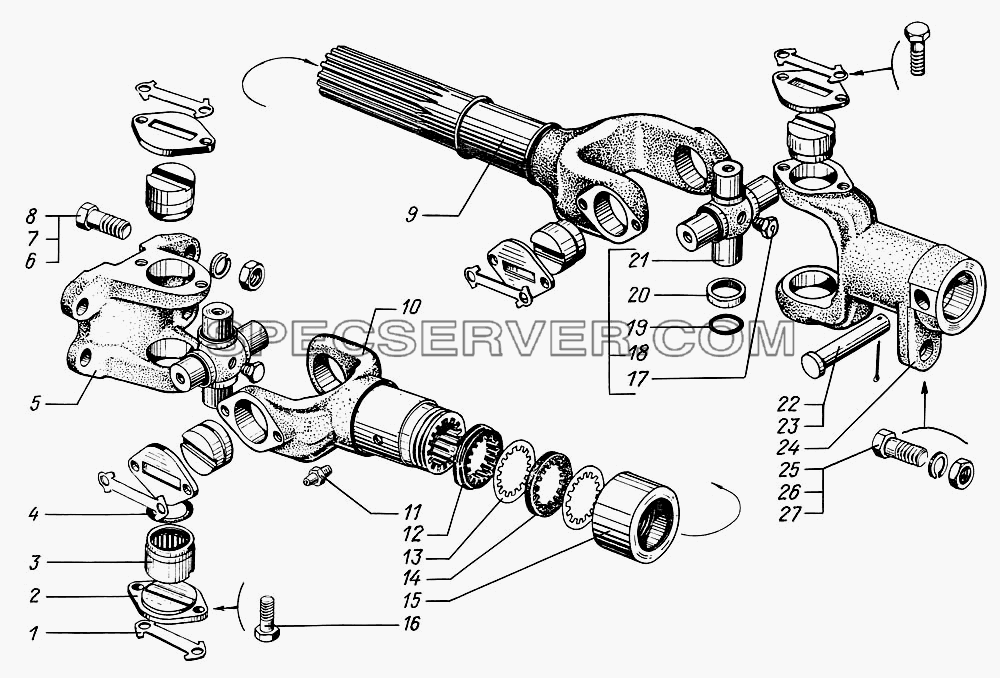

Вал карданный привода лебедки для КрАЗ-6322 (список запасных частей)
Вал карданный привода лебедки для КрАЗ-6322 (список запасных частей)
Таблица запасных частей
