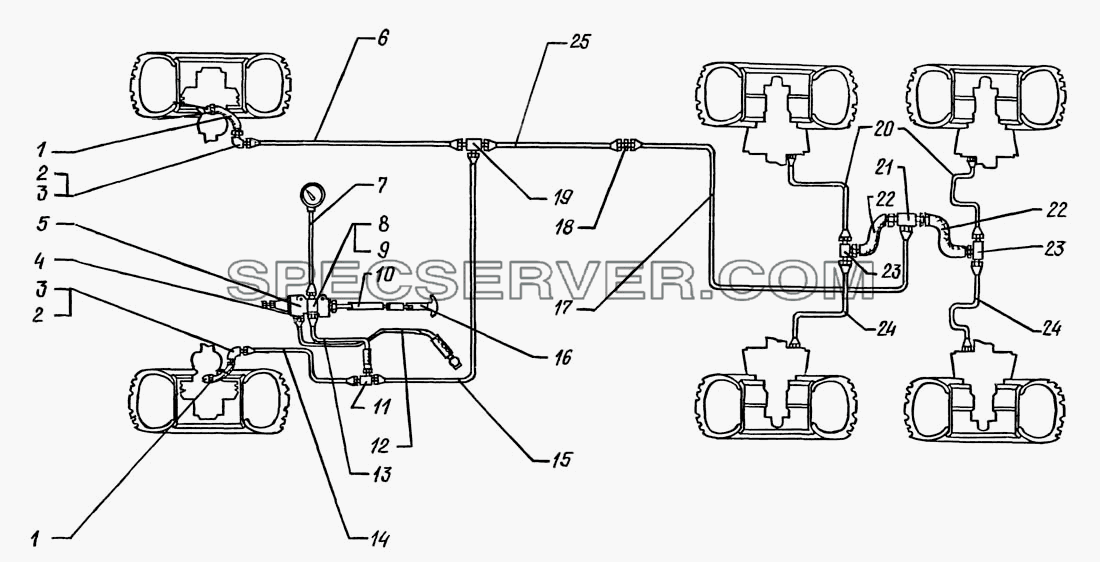

Запчасти: Воздухопроводы системы накачки шин для КрАЗ-6322

Воздухопроводы системы накачки шин для КрАЗ-6322 (список запасных частей)

Воздухопроводы системы накачки шин для КрАЗ-6322 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 255Б-3125060 Шланг накачки шин переднего моста
2 314537 Угольник К1/4"хМ16х1,5
3 250640 Гайка М20х1,5
4 347517 Штуцер ввертный 2-10
5 11.3122009-02 Кран управления давлением с клапаном ограничителем в сборе
6 260В-3125095-01 Трубка отбора воздуха к переднему правому колесу
7 260-3816031-11 Трубка манометра подкачки шин
8 346324 Тройник проходной
9 314611 Штуцер ввертный 1-14
10 260-3122020 Тяга крана
11 347354 Тройник
12 260-3122089-10 Трубопровод отбора воздуха
13 260-3122080-10 Трубопровод подвода воздуха к системе ЦПШ
14 260В-3125184-20 Трубка отбора воздуха к переднему левому колесу
15 250В-3125175-40 Трубка отбора воздуха
16 255В-3122065 Тяга крана
17 260В-3125202-01 Трубка отбора воздуха
18 346835 Штуцер проходной
19 347396 Тройник проходной
20 260В-3125190-01 Трубка отбора воздуха к среднему и заднему правому колесу
21 347365 Тройник
22 255Б-3506060-Б Шланг гибкий
23 260-3125150 Кронштейн с тройником
24 260В-3125194-01 Трубка отбора воздуха к среднему и заднему левому колесу
25 260В-3125200-01 Трубка отбора воздуха

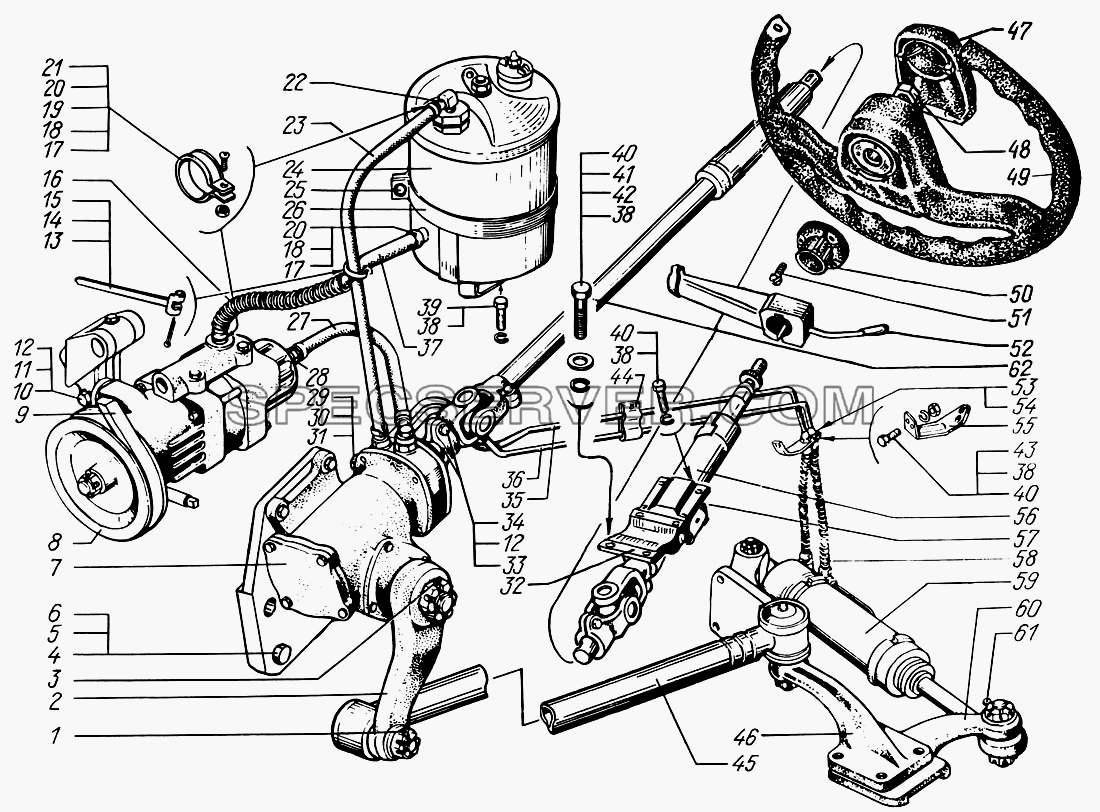

Запчасти: Управление рулевое для КрАЗ-6322

Управление рулевое для КрАЗ-6322 (список запасных частей)

Управление рулевое для КрАЗ-6322 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 6505-3408016 Наконечник
1 258054 Шплинт 3,6х32
2 6510-3401090-10 Сошка
3 258073 Шплинт 4,6х60
4 348531 Болт М16х1,5х75
5 252139 Шайба 16 ОТ
6 250561 Гайка М16х1,5
7 6510-3400015 Механизм рулевой с кронштейном
8 256Б-3407190-В Насос усилителя рулевого привода с натяжным устройством в сборе
9 503-3407209 Ремень привода насоса
10 200328 Болт М10х1,5х26
11 201499 Болт М10х30
12 252136 Шайба 10,2
13 250-1303027 Лента стяжного хомута
14 212А-8101092 Пряжка хомута
15 258080 Шплинт 5,6х25
16 251-3408085 Пружина защитная
17 251086 Гайка М5х0,8
18 220086 Винт М5х0,8х30
19 220081 Винт М5х0,8х18
20 250-3408117 Хомут шланга
21 250-3506531 Хомут шланга 22
22 347598 Штуцер К 3/8"
23 6437-3408044 Шланг сливной
24 6505-3410008 Бачок масляный в сборе
25 201464 Болт М8х1,25х40
26 6505-3410140-10 Кронштейн бачка
27 6505-3408018 Шланг нагнетательный
28 6505-3405219 Переходник
29 6505-3408017 Болт приводной
30 6437-3408024-10 Наконечник
31 256Б-3405187 Кольцо 018-022-25-2-2
32 6510-3403010 Кронштейн колонки
33 260415 Шпонка сегментная
34 201505 Болт М10х1,5х45
35 6443-3408082 Трубка безштоковой полости
36 6443-3408081 Трубка штоковой полости
37 251-3408064 Шланг питающий
38 252135 Шайба 8,65Г.029
39 201456 Болт М8х1,25х20
40 201458 Болт М8х1,25х25
41 201468 Болт М8х1,25х50
42 252005 Шайба 8,4
43 250510 Гайка М8х1,25
44 348312 Кляммер
45 6437-3414010-10 Тяга продольная рулевая в сборе
46 260-2304101-20 Рычаг поворотного кулака
47 65055-3402061-01 Крышка верхняя
48 250569 Гайка М22х1,5
49 65055-3402015-01 Колесо рулевое
50 65055-3726017 Втулка сбрасывателя
51 224597 Винт М5х0,8х10
52 П145-3726000 Комбинированный переключатель света и указателей поворота
53 6505-3405219 Переходник
54 250640 Гайка М20х1,5
55 6437-3408120 Кронштейн крепления шлангов
56 6510-3401008 Вал рулевого управления с колонкой в сборе
57 2101-3704000-10 Выключатель зажигания
57 6510-3401100 Кожух колонки с гнездом выключателя в сборе
58 6437-3408018 Шланг силового цилиндра
59 6437-3405005 Цилиндр гидравлический
60 260-2304100 Рычаг гидроусилителя
61 258069 Шплинт 4,6х36
62 6510-3401109 Вал карданный рулевого управления в сборе

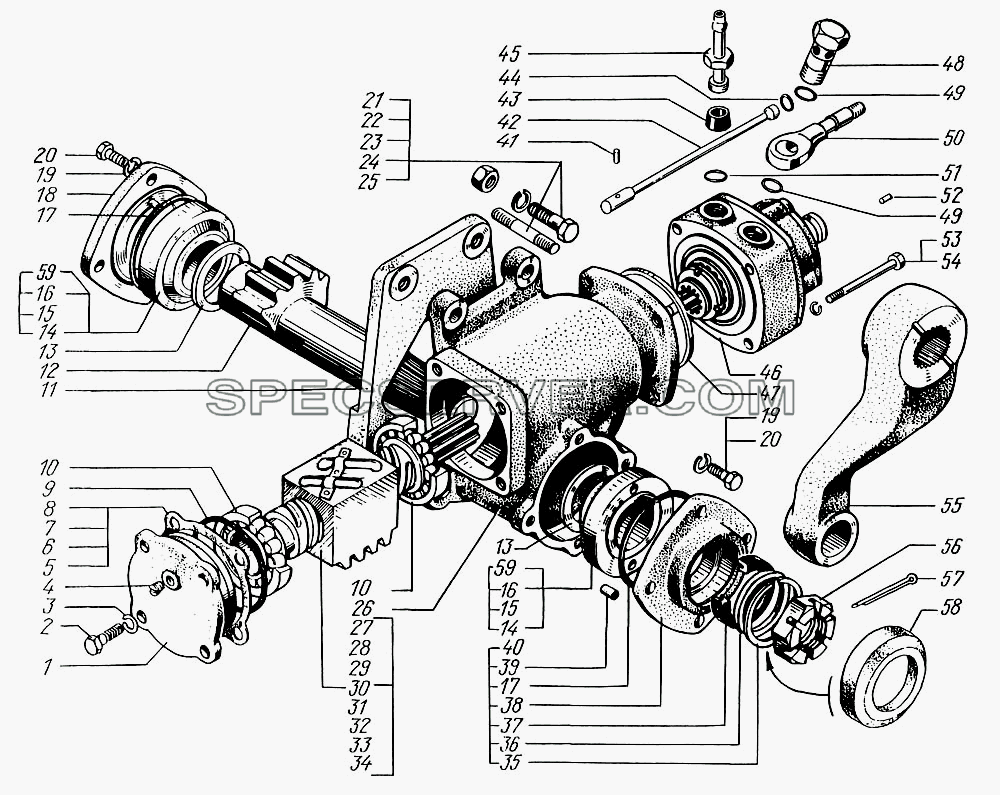

Механизм рулевой с распределителем для КрАЗ-6322 (список запасных частей)

Механизм рулевой с распределителем для КрАЗ-6322 (список запасных частей)

Механизм рулевой с распределителем для КрАЗ-6322 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 64229-3400010-20 Механизм рулевой с распределителем
- 64229-3401005 Механизм рулевой в сборе
- 6510-3400015 Механизм рулевой с кронштейном
1 5336-3401061 Крышка нижняя
2 1/55404/21 Болт М12х1,25.30.38хА
3 252137 Шайба 12 ОТ
4 262541 Пробка КГ1/8"
5 5336-3401188 Прокладка
6 5336-3401187 Прокладка
7 5336-3401186 Прокладка
8 5336-3401185 Прокладка
9 082-090-46-2-3 Кольцо
10 263706 Подшипник роликовый
11 6510-3403016 Кронштейн
12 5336-3401065 Сектор
13 5336-3401156 Кольцо
14 64229-3401088 Втулка
15 64229-3401082 Вкладыш в сборе
16 64229-3401084-10 Вкладыш
17 098-102-25-2-3 Кольцо
18 5336-3401086 Крышка
19 252136 Шайба 10,2
20 М10х25 Болт
21 250561 Гайка М16х1,5
22 252139 Шайба 16 ОТ
23 348531 Болт М16х1,5х75
24 216322 Шпилька М16х55
25 202147 Болт М16х1,5х50
26 5336-3401015 Картер
27 5336-3401036 Гайка-рейка
28 5336-3401038 Винт
29 5336-3401056 Направляющая
30 5336-3401030 Винт с гайкой-рейкой и торсионом
31 500-3401057 Прижим
32 222521 Винт М6х8.48.016
33 252134 Шайба 6Т
34 500-3401035 Шарик
35 А-65 Кольцо
36 5336-3401108-01 Кольцо защитное
37 Манжета
38 5336-3401083 Крышка
39 5336-3401159 Фиксатор
40 5336-3401080 Крышка в сборе
41 377372 Штифт 5х29
42 5336-3401148 Торсион
43 255Б-3104092 Шайба стопорная
44 008-012-25-2-3 Кольцо
45 6437-3408230 Штуцер сливного шланга
46 5336-3416010-01 Распределитель в сборе
47 085-090-25-2-3 Кольцо
48 6505-3408017 Болт приводной
49 256Б-3405187 Кольцо 018-022-25-2-2
50 6505-3408016 Наконечник
51 260-3408238 Кольцо 017-021-2-2
52 5х8 Штифт
53 252136 Шайба 10,2
54 М10х80 Болт
55 6437-3401090 Сошка
56 311702 Гайка М33х1,5
57 258073 Шплинт 4,6х60
58 64221-3401066 Уплотнитель
59 6-ИКВ-45х55х16 Подшипник

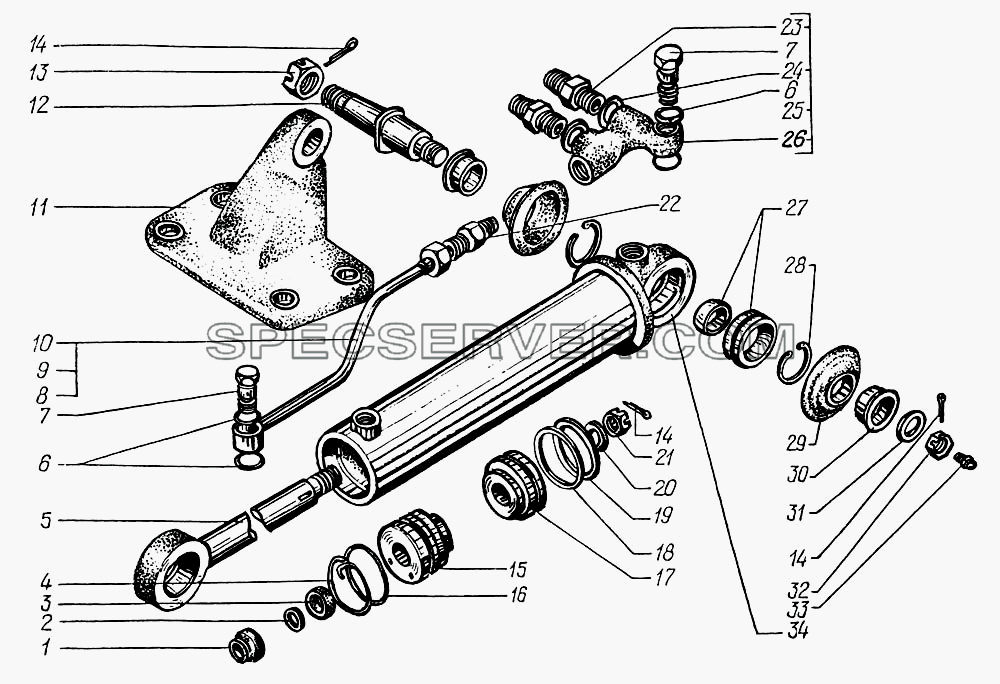

Цилиндр силовой для КрАЗ-6322 (список запасных частей)

Цилиндр силовой для КрАЗ-6322 (список запасных частей)

Цилиндр силовой для КрАЗ-6322 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 6437-3405010 Цилиндр силовой в сборе
1 6510-3405120 Грязесъемник
2 6510-3405209 Кольцо 025-030-30-2-2
3 6510-3405087 Манжета
4 6510-3405305 Штифт
5 6437-3405046 Шток
6 256Б-3405187 Кольцо 018-022-25-2-2
7 256Б-3405188-01 Болт приводной
8 347714 Муфта конусная
9 347637 Гайка накидная
10 6437-3405047-10 Трубка
11 260-3409010-02 Кронштейн крепления гидроусилителя
12 260-3409192-30 Палец опорный
13 251035 Гайка М23х2
14 258056 Шплинт 3,6х40
15 6510-3405058 Крышка
16 6510-3405215 Кольцо 062-070-46-2-3
17 6510-3405042 Поршень
18 6510-3405214 Кольцо 057-065-46-2-2
19 6510-3405044 Кольцо
20 252018 Шайба 19
21 250907 Гайка М18х1,5
22 314612 Штуцер К1/4"хМ16х1,5
23 260-3405219 Штуцер
24 257-1104674 Шайба уплотнительная
25 6437-3405048 Коллектор в сборе
26 260-3405053 Коллектор
27 ШСП-30 Подшипник шарнирный
28 6510-3405208 Кольцо Б-47
29 6510-3405040-01 Уплотнитель
30 6510-3405032 Втулка
31 345020 Шайба
32 349520 Гайка
33 264072 Масленка 6
34 6510-3405023 Труба цилиндра

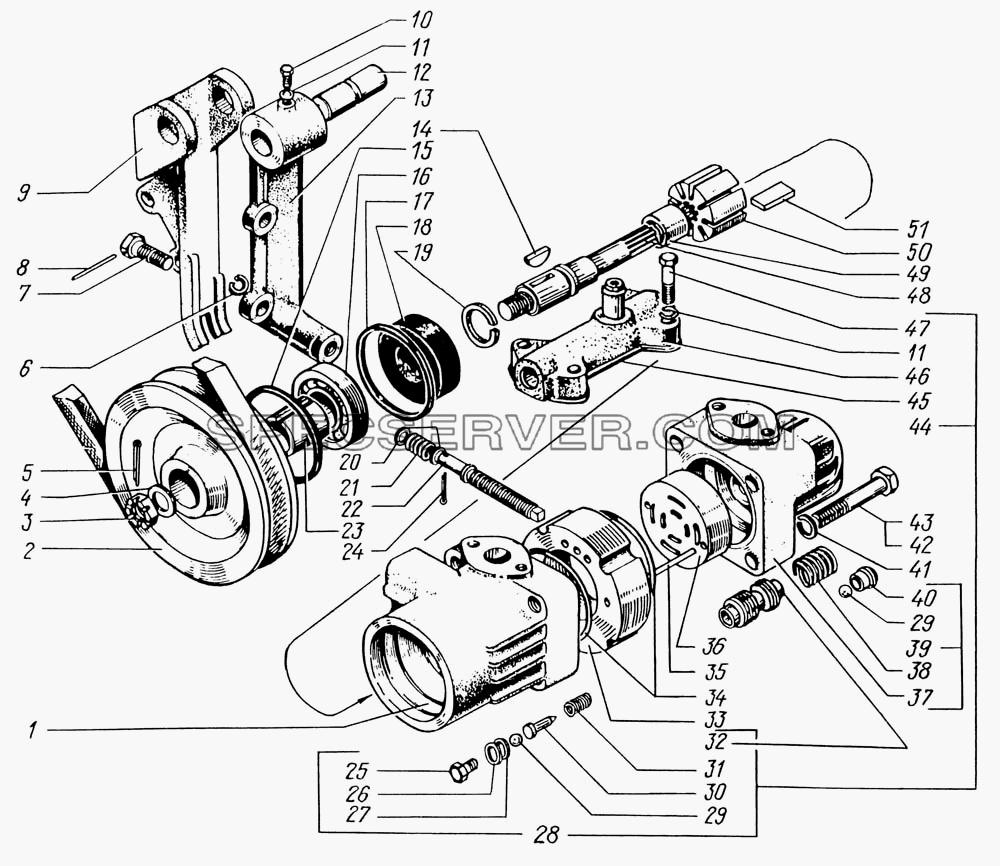

Насос масляный для КрАЗ-6322 (список запасных частей)

Насос масляный для КрАЗ-6322 (список запасных частей)

Насос масляный для КрАЗ-6322 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 6505-3407190-10 Насос масляный рулевого усилителя с натяжным устройством
- 6505-3407199 Насос усилителя без коллектора и шкива
1 130-3407211 Корпус насоса
2 256Б-3407240-Б Шкив насоса
3 4595539514 Гайка М16х1,5
4 1/35507/01 Шайба 16
5 258055 Шплинт 4х36
6 252137 Шайба 12 ОТ
7 206576 Болт М12х1,15х30
8 258284 Шплинт 1,6х25
9 256Б-3407203 Кронштейн неподвижный
10 201416 Болт М6-6gх12
11 252134 Шайба 6Т
12 256Б-3407214 Ось кронштейна
13 256Б-3407205 Кронштейн подвижный
14 4599517415 Шпонка сегментная 5х7,5
15 307702 Кольцо упорное
16 180304КС9 Подшипник шариковый радиальный
17 130-3407059-А Проставка насоса
18 309777 Манжета 24х46
19 305811 Шайба
20 252006 Шайба 10,5
21 200-3520022 Пружина регулировочного винта
22 256Б-3407216 Винт регулировочный
23 130-3407247 Втулка шкива
24 258039 Шплинт 3,2х20
25 5320-3407277 Седло предохранительного клапана
26 853645 Шайба регулировочная
27 853646 Шайба регулировочная
28 6505-3407270 Клапан перепускной
29 864712 Шарик
30 5320-3407275 Направляющая пружины
31 5320-3407272 Пружина предохранительного клапана
32 5320-3407271 Золотник перепускной
33 5320-3407253 Статор насоса
34 130-3407252 Кольцо уплотнительное
35 853757 Штифт установочный
36 130-3407255 Диск распределительный
37 6505-3407213 Крышка насоса
38 130-3407281 Пружина перепускного клапана
39 6505-3407212 Крышка насоса в сборе
40 864843 Седло уплотнительное
41 4598166067 Шайба 10
42 301512 Болт
43 301513 Болт
44 6505-3407200 Насос с коллектором и шкивом в сборе
45 130-3407437 Прокладка уплотнительная коллектора
46 256Б--3407432-30 Коллектор насоса
47 201426 Болт М6х35
48 130-3407217 Валик насоса
49 154901 Подшипник игольчатый
50 5320-3407248 Ротор насоса
51 5320-3407251 Лопасть ротора

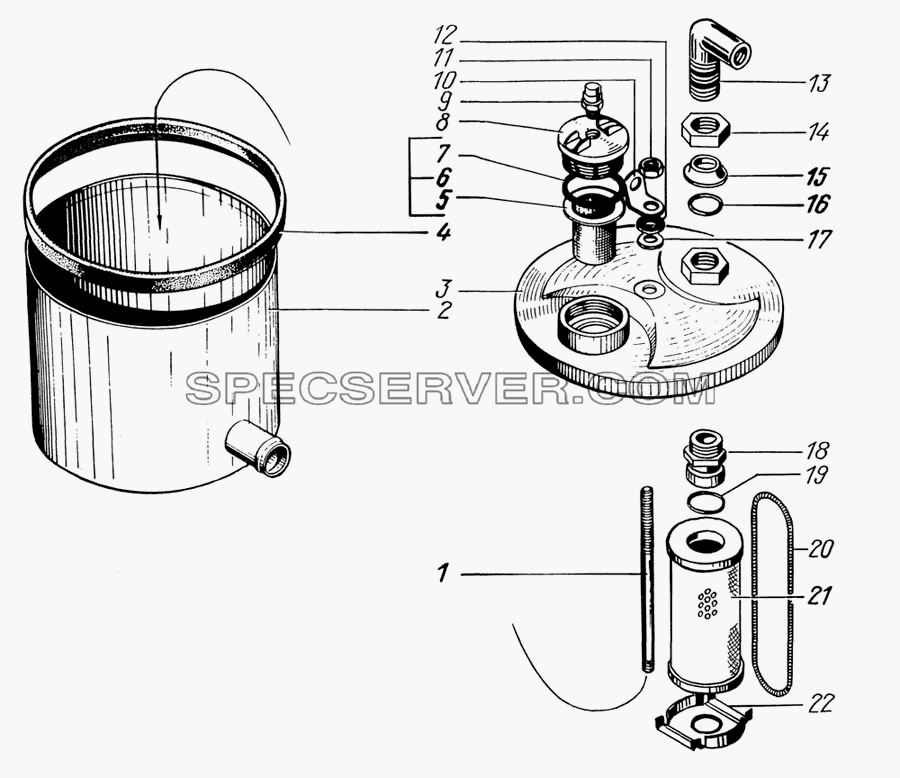

Бачок масляный для КрАЗ-6322 (список запасных частей)

Бачок масляный для КрАЗ-6322 (список запасных частей)

Бачок масляный для КрАЗ-6322 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 6505-3410008 Бачок масляный в сборе
1 256Б-3410131 Стержень крепления крышка бачка
2 250-3410014-10 Корпус бачка
3 6505-3410120 Крышка бачка
4 256Б-3410129 Уплотнитель крышки бачка
5 255Б-3410073 Фильтр
6 255Б-3410072 Фильтр заливной горловины бачка в сборе
7 255Б-3410074 Прокладка
8 255Б-3410048-В Пробка бачка
9 214-2401025 Сапун редуктора лебедки
10 250-3410050 Кронштейн
11 250510 Гайка М8х1,25
12 260-3901586 Шайба уплотнительная
13 6505-3405105 Угольник
14 349507 Гайка М22х1,5
15 256Б1-3506017 Шайба уплотнительная
16 256Б-3570138 Кольцо резиновое уплотнительное Н1-25х20х2
17 252038 Шайба 8
18 6505-3410362 Клапан
19 256Б-3570062 Кольцо 022-028-36-2-2
20 210-2402059-Б Пружина
21 6505-3407359 Фильтр
22 6505-3410042 Пластина фильтра
