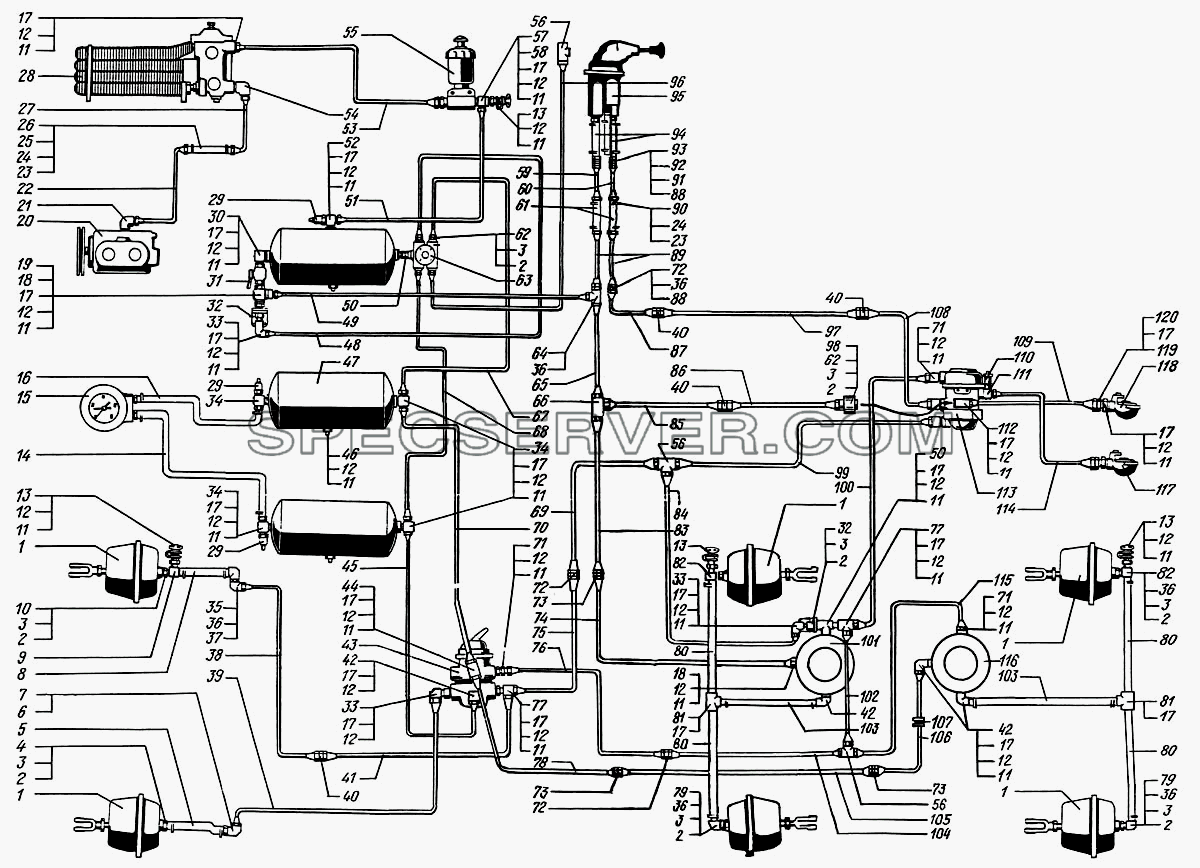

| 1 |
|
100-3519210-01 |
Камера тормозная задняя в сборе |
| 2 |
|
256Б-6801127-01 |
Кольцо 014-018-25-2-2 |
| 3 |
|
6505-3506712 |
Шайба |
| 4 |
|
346821 |
Штуцер |
| 5 |
|
255Б-3506061-02 |
Шланг к левой передней тормозной камере |
| 6 |
|
250640 |
Гайка М20х1,5 |
| 7 |
|
347283 |
Угольник |
| 8 |
|
255Б-3506061 |
Шланг к правой передней тормозной камере |
| 9 |
|
6444-3515326 |
Штуцер клапана контрольного вывода |
| 10 |
|
314612 |
Штуцер К1/4"хМ16х1,5 |
| 11 |
|
256Б-3570138 |
Кольцо резиновое уплотнительное Н1-25х20х2 |
| 12 |
|
256Б1-3506017 |
Шайба уплотнительная |
| 13 |
|
13.3515310 |
Клапан контрольного вывода в сборе |
| 14 |
|
260-3830026 |
Шланг соединительвый |
| 15 |
|
705224 |
Манометр |
| 16 |
|
260-3830028 |
Шланг соединительвый |
| 17 |
|
349507 |
Гайка М22х1,5 |
| 18 |
|
347509 |
Штуцер |
| 19 |
|
260-3520030 |
Штуцер |
| 20 |
|
161.3509012-20 |
Компрессор |
| 21 |
|
314541 |
Угольник ввертный |
| 22 |
|
260-3506201-30 |
Трубка от компрессора к влагомаслоотделителю передняя |
| 23 |
|
251086 |
Гайка М5х0,8 |
| 24 |
|
220083 |
Винт М5-6gх22 |
| 25 |
|
250-3506531 |
Хомут шланга 22 |
| 26 |
|
255-3506211 |
Шланг соединительный |
| 27 |
|
65032-3506204-20 |
Трубка от компрессора к влагомаслоотделителю задняя |
| 28 |
|
14.3512010 |
Влагомаслоотделитель с регулятором давления |
| 29 |
|
ММ124-3810600 |
Датчик снижения давления |
| 30 |
|
6510-3520030 |
Угольник разобщительного крана |
| 31 |
|
12.3520010 |
Кран разобщительный в сборе |
| 32 |
|
100-3562010 |
Клапан двухмагистральный в сборе |
| 33 |
|
347264 |
Угольник |
| 34 |
|
347354 |
Тройник |
| 35 |
|
255Б-3506078 |
Угольник проходной |
| 36 |
|
349522 |
Гайка М16 |
| 37 |
|
314537 |
Угольник К1/4"хМ16х1,5 |
| 38 |
|
65032-3506280 |
Трубка к правой передней тормозной камере передняя |
| 39 |
|
65032-3506281-10 |
Трубка к левой передней тормозной камере |
| 40 |
|
314625 |
Штуцер |
| 41 |
|
65032-3506283-10 |
Трубка к правой передней тормозной камере задняя |
| 42 |
|
347223 |
Угольник |
| 43 |
|
100-3514008-30 |
Кран тормозной двухсекционный с рычагом в сборе |
| 44 |
|
346345 |
Тройник |
| 45 |
|
5444-3506245 |
Трубка к нижней секции тормозного крана |
| 46 |
|
11.3513110 |
Клапан слива конденсата |
| 47 |
|
260-3513015 |
Ресивер А40-280 |
| 48 |
|
65101-3506249 |
Трубка от четырехконтурного клапана к двух-магистральному клапану |
| 49 |
|
6322-3506270 |
Трубка от двухмагистрального клапана к тройнику развода воздуха |
| 50 |
|
347596 |
Штуцер |
| 51 |
|
65032-3506207 |
Трубка к конденсационному ресиверу |
| 52 |
|
260-3506018 |
Тройник |
| 53 |
|
65032-3506206-10 |
Трубка к регулятору давления |
| 54 |
|
256Б1-3506095 |
Угольник |
| 55 |
|
11.3515150-11ХЛ |
Противозамерзатель в сборе |
| 56 |
|
314538 |
Тройник 10 |
| 58 |
|
260В-3506090 |
Втулка |
| 59 |
|
256Б1-3506254-01 |
Трубка к крану ручного управления |
| 60 |
|
255Б-3506254-01 |
Трубка подвода воздуха |
| 61 |
|
250-1015383-01 |
Шланг |
| 62 |
|
347486 |
Штуцер проходной |
| 63 |
|
11.3515410 |
Клапан защитный четырехконтурный в сборе |
| 64 |
|
260-3506293-10 |
Тройник |
| 65 |
|
6322-3506320 |
Трубка питания регулятора тормозных сил среднего моста передняя |
| 66 |
|
346316 |
Тройник |
| 67 |
|
5444-3506224 |
Трубка к ресиверу передних тормозов |
| 68 |
|
65101-3506228 |
Трубка к ресиверу задних тормозов |
| 69 |
|
6322-3506432 |
Трубка |
| 70 |
|
5444-3506241 |
Трубка к верхней секции тормозного крана |
| 71 |
|
347527 |
Штуцер |
| 72 |
|
260-3506706 |
Штуцер |
| 73 |
|
346835 |
Штуцер проходной |
| 74 |
|
65032-3506274-10 |
Трубка питания регулятора тормозных сил среднего моста задняя |
| 75 |
|
6443-3506286 |
Трубка от тормозного крана к регулятору тормозных сил среднего моста передняя |
| 76 |
|
6443-3506330-10 |
Трубка от тормозного крана к двухпроводному клапану передняя |
| 77 |
|
347381 |
Тройник |
| 78 |
|
65032-3506488 |
Трубка питания регулятора тормозных сил заднего моста передняя |
| 79 |
|
6505-3506708 |
Угольник |
| 80 |
|
6443-3506301 |
Шланг к тормозным камерам заднего моста |
| 81 |
|
65032-3506713 |
Тройник |
| 82 |
|
65032-3506014 |
Тройник контрольного клапана |
| 83 |
|
6322-3506321 |
Трубка |
| 84 |
|
6133М6-3506289-000 |
Трубка от тормозного крана к регулятору тормозных сил среднего моста, задняя |
| 85 |
|
6322-3506334 |
Трубка питания клапана двухпроводного привода, передняя |
| 86 |
|
6322-3506324 |
Трубка питания клапана двухпроводного привода задняя |
| 87 |
|
6322-3506360 |
Трубка от ручного крана к двухпроводному клапану передняя |
| 88 |
|
252139 |
Шайба 16 ОТ |
| 89 |
|
6444-3506254 |
Трубка крана ручного управления |
| 90 |
|
250-3408118 |
Хомут шланга 18 |
| 91 |
|
252017 |
Шайба 16 |
| 92 |
|
346871 |
Штуцер |
| 93 |
|
250636 |
Гайка М16х1,5-6Н |
| 94 |
|
65101-3506412 |
Шланг |
| 95 |
|
100-3537010 |
Кран тормозной обратного действия с ручным управлением в сборе |
| 96 |
|
65101-3506251 |
Трубка к потребителям |
| 97 |
|
6322-3506362-10 |
Трубка от ручного крана к двухпроводному клапану, средняя |
| 98 |
|
11.3515510 |

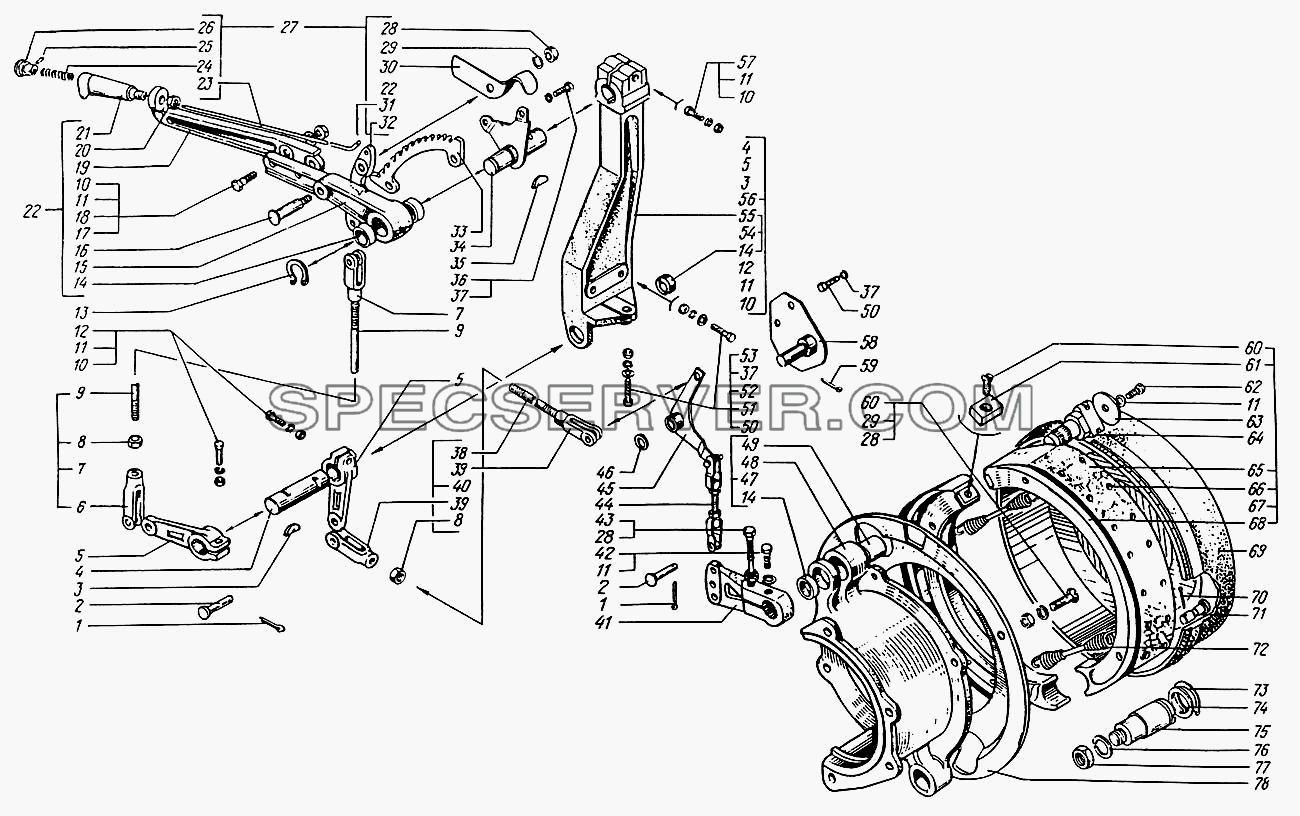

Управление стояночной тормозной системой для КрАЗ-6322 (список запасных частей)
Управление стояночной тормозной системой для КрАЗ-6322 (список запасных частей)
Таблица запасных частей
| № |
|
Номер детали |
Наименование запчасти |
| - |
|
201454 |
Болт М8х16 |
| - |
|
250-5130030-01 |
Уплотнитель |
| - |
|
250-5130046 |
Уплотнитель |
| - |
|
250-5130047 |
Накладка |
| 1 |
|
258039 |
Шплинт 3,2х20 |
| 2 |
|
260058 |
Палец 10х30 |
| 3 |
|
347001 |
Шпонка 6х9 |
| 4 |
|
260-3508128 |
Вал |
| 5 |
|
210-1602105-А1 |
Рычаг валика |
| 6 |
|
200-3508045-02 |
Вилка тяги |
| 7 |
|
250-3508042-10 |
Тяга передняя в сборе |
| 8 |
|
250513 |
Гайка М10х1 |
| 9 |
|
250-3508046-10 |
Тяга задняя |
| 10 |
|
250512 |
Гайка М10х1,5 |
| 11 |
|
252136 |
Шайба 10,2 |
| 12 |
|
200319 |
Болт М10х50 |
| 13 |
|
250-3508057 |
Кольцо Б25 |
| 14 |
|
250-3507069 |
Втулка малая |
| 15 |
|
250-3508021-10 |
Рычаг |
| 16 |
|
250-3508031 |
Ось собачки |
| 17 |
|
200315 |
Болт М10х40 |
| 18 |
|
201501 |
Болт М10х35 |
| 19 |
|
250-3508020-10 |
Удлинитель рычага |
| 20 |
|
250559 |
Гайка М14х1,5 |
| 21 |
|
250-3508025 |
Рукоятка |
| 22 |
|
250-3508018-10 |
Рычаг |
| 23 |
|
250-3508028-11 |
Тяга собачки |
| 24 |
|
250-3508036 |
Пружина |
| 25 |
|
258336 |
Штифт 2х12 |
| 26 |
|
250-3508038 |
Головка тяги |
| 27 |
|
250-3508015-21 |
Рычаг в сборе |
| 28 |
|
250510 |
Гайка М8х1,25 |
| 29 |
|
252135 |
Шайба 8,65Г.029 |
| 30 |
|
250-3710086 |
Рычаг выключателя |
| 31 |
|
258012 |
Шплинт 2х12 |
| 32 |
|
250-3508030-20 |
Собачка |
| 33 |
|
250-3508048-21 |
Сектор |
| 34 |
|
260-3508050 |
Пластина рычага в сборе |
| 35 |
|
347104 |
Шпонка |
| 36 |
|
201558 |
Болт М12х1,25х18 |
| 37 |
|
252137 |
Шайба 12 ОТ |
| 38 |
|
260-3508046 |
Тяга |
| 39 |
|
200Т-3508045-02 |
Вилка |
| 40 |
|
260-3508042 |
Тяга в сборе |
| 41 |
|
255Б-3507045-01 |
Рычаг регулировочный |
| 42 |
|
201505 |
Болт М10х1,5х45 |
| 43 |
|
348548 |
Болт регулировочный |
| 44 |
|
260-3508090 |
Тяга в сборе |
| 45 |
|
260-3508069 |
Рычаг со втулками |
| 46 |
|
345020 |
Шайба |
| 47 |
|
260-3507010 |
Суппорт со втулками в сборе |
| 48 |
|
260-3507012 |
Суппорт |
| 49 |
|
250-3507029 |
Втулка большая |
| 50 |
|
201542 |
Болт М12х35 |
| 51 |
|
201546 |
Болт М6х45 |
| 52 |
|
252007 |
Шайба 12 |
| 53 |
|
250514 |
Гайка М12 |
| 54 |
|
260-3508062 |
Кронштейн с втулками |
| 55 |
|
260-3508067 |
Кронштейн |
| 56 |
|
260-3508060 |
Кронштейн с рычагами |
| 57 |
|
201509 |
Болт М10х1,5х65 |
| 58 |
|
260-3508200 |
Опора рычага |
| 59 |
|
258069 |
Шплинт 4,6х36 |
| 60 |
|
221666 |
Винт М8х25 |
| 61 |
|
255Б-3507024-Б |
Сухарь колодки |
| 62 |
|
201493 |
Болт М10х1,5х16 |
| 63 |
|
260-3507096 |
Шайба ограничительная |
| 64 |
|
250-3507030-10 |
Кулак разжимной |
| 65 |
|
51-3502105 |
Накладка колодки |
| 66 |
|
346904 |
Заклепка |
| 67 |
|
255Б-3507014-Б |
Колодка в сборе |
| 68 |
|
255Б-3507015-Б |
Колодка тормоза |
| 69 |
|
260-3507052 |
Барабан |
| 70 |
|
258053 |
Шплинт 3,6х25 |
| 71 |
|
255Б-3507046 |
Палец стяжной пружины |
| 72 |
|
255Б-3507047 |
Пружина стяжная |
| 73 |
|
250Б-3502134 |
Кольцо стопорное 6х32 |
| 74 |
|
345056 |
Шайба |
| 75 |
|
255Б-3507022-Б |
Ось колодок |
| 76 |
|
252142 |
Шайба 22 |
| 77 |
|
250659 |
Гайка М22х1,5 |
| 78 |
|
255Б-3507062-В1 |
Диск защитный |
