КАБИНА АВТОМОБИЛЕЙ КАМАЗ - ЧАСТЬ 2

Возможные неисправности системы подъема и опускания кабины и запасного колеса и способы их устранения

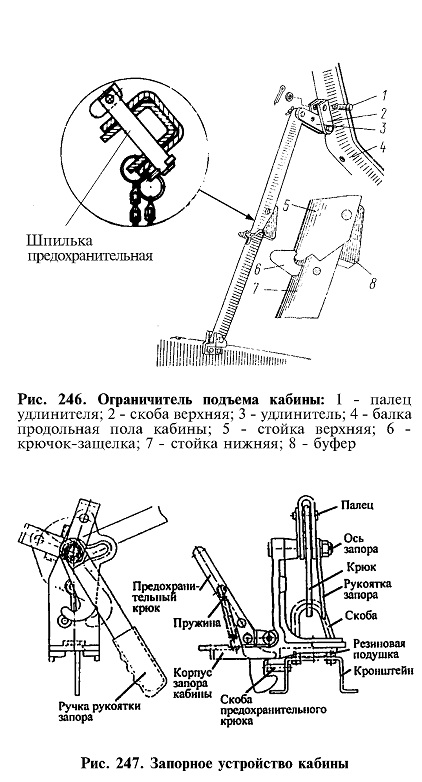

Ограничитель подъема кабины (рис. 246) расположен с правой стороны кабины. Нижняя стойка 7 ограничителя вращается в скобе, закрепленной на правом лонжероне рамы. Верхняя стойка 5 через удлинитель 3 крепится в скобе 2, закрепленной на продольной балке 4 пола кабины. При поднятой кабине обе стойки создают упор, препятствующий самопроизвольному опусканию кабины. Для предотвращения случайного складывания ограничителя имеется предохранительный крючок-защелка 6 между нижней и верхней стойками. При опускании кабины необходимо эту защелку оттянуть и подать ограничитель на себя.

Для кабин с гидроподъемом вместо крючка-защелки используется предохранительная шпилька (рис. 246).

Механизм запорный кабины (рис. 247) фиксирует кабину на задних опорах в транспортном положении и состоит из двух механических запоров с предохранительным крюком на правом запорном устройстве.

Корпус запора крепится к балке задка и продольной балке пола кабины. На оси запора вращается рукоятка запора. Крюк вращается на пальце оси. При фиксации кабины корпус своим пазом заходит на скобу, приваренную к кронштейну, закрепленному на обойме рессоры, а крюк входит зацепление со скобой. Конструкция крюка обеспечивает при закрывании запора подтягивание корпуса запора к резиновой подушке на кронштейне скобы. Предохранительный крюк с помощью пружины защелкивается автоматически за скобу.

Для открывания запора перед опрокидыванием кабины поверните рукоятки обоих запоров из нижнего положения на себя, в верхнее положение, при этом крюк выходит из зацепления со скобой, затем выведите из зацепления предохранительный крюк.

Двери кабины

Двери кабины открываются вперед, подвешены к передней стойке, и в задней части запираются замком. Дверь состоит из наружной и внутренней панелей, которые по периметру и по контуру окна сварены точечной сваркой.

В нижней части внутренней панели имеется лючок для слива воды из двери, закрытый полиэтиленовой заглушкой. В средней части внутренней панели имеются два люка, предназначенные для монтажа и демонтажа стеклоподъемника, стекла и замка двери, закрытые пластмассовой панелью. К нижней части внутренней панели двери прикреплен пластмассовый карман для мелких вещей.

Уплотнение двери состоит из двух уплотнителей. Первый — это уплотнитель двери из губчатой резины, приклеенный к внутренней панели двери по всему периметру. Своим лепестком он прижимается при закрывании двери к боковине. Второй — это уплотнитель проема двери, выполненный из упругого резиново-металлического профиля, надевающегося на фланец двери, который своей губчатой частью, выполненной в форме трубки, прижимается к внутренней панели двери.

Дверь подвешена к передней стойке кабины на двух навесках. Каждая навеска состоит из двухушковой и трехушковой петель, соединенных осью. Двухушковая петля приварена к внутренней панели двери, а тре-хушковая крепится четырьмя болтами к передней стойке кабины, внутри которой имеются специальные плавающие пластины, позволяющие осуществлять регулировку навески двери. Ограничивает дверь при открывании и фиксирует ее в открытом положении ограничитель двери, который представляет из себя дугообразный рычаг, шарнирно закрепленный на внутренней панели двери, с резиновым буфером и пластинчатыми пружинами на втором конце, которые входят в зацепление с фиксатором при полном открывании двери.

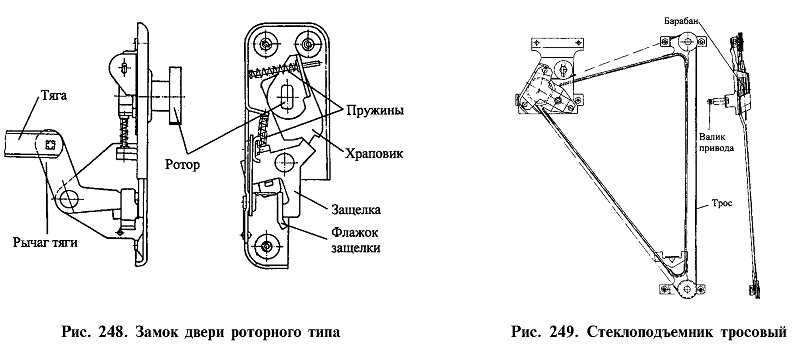

Устройство запорное двери (рис. 248) состоит из замка двери, фиксатора замка, внутреннего привода с ручкой и наружной ручки с кнопкой замка ручки. Замок двери роторного типа с предохранителем и с кнопочным приводом крепится к торцу двери тремя винтами. При нажатии на кнопку наружной ручки двери шток кнопки нажимает на флажок защелки, которая, поворачиваясь, выходит из зацепления с храповиком, что приводит к повороту ротора и открытию двери.
Внутренняя ручка двери связана с .замком при помощи привода и тяги. Корпус привода тремя винтами крепится к внутренней панели двери. При повороте на себя (вверх) .внутренней ручки, сидящей на шлицах оси поводка привода, последний, поворачиваясь и сжимая пружины, через тягу привода поворачивает рычаг тяги замка, который, в свою очередь, поворачивает защелку, храповик, ротор замка.

При повороте внутренней ручки двери от себя (вниз) пружина-фиксатор входит в углубление рычага тяги замка и фиксирует данное положение защелки.

Теперь при нажатии на кнопку наружной ручки замок не откроется. При открывании дверей изнутри замок снимается с предохранителя поворотом внутренней ручки на себя.

Снаружи дверь запирается с помощью замка, вмонтированного в кнопку наружной ручки двери. При повороте ключа (запирании) пластина-запор кнопки своими выступами входит в пазы ручки и не дает возможности перемещаться кнопке. Изнутри при этом дверь открыть можно.

При закрывании двери ротор замка, поворачиваясь, входит в фиксатор, который четырьмя винтами крепится к задней стойке боковины. Плотное прилегание двери к проему обеспечивается двумя положениями храповика: в промежуточном и в положении полного закрытия.

Окна дверей включают опускающиеся стекла и поворотные форточки, которые разделены между собой неподвижными стойками. Стекла дверей — закаленные, полированные. Термообработка обеспечивает прочность стекол, а при ударе стекло разбивается на мелкие тупые осколки. Опускающиеся стекла 5 (рис. 249) дверей перемещаются вверх и вниз по направляющим, в которые установлены резиновые уплотнители.

Нижний торец стекла, являясь опорным, впрессован в обойму с резиновой прокладкой. К обойме в середине приварена кулиса стеклоподъемника.

Поворотная форточка в проеме поворачивается на двух осях. Нижняя ось и гнездо верхней оси форточки через специальную пленку приварены к стеклу токами высокой частоты. Так же приварена к стеклу и ручка запора форточки. Форточка открывается поворотом ручки на 90°, при этом язычок ручки выходит из зацепления с личинкой запора.

Стеклоподъемник окна двери (рис.249) с тросовым приводом, крепится к внутренней .панели двери шестью винтами. Механизмы правого и левого стеклоподъемников взаимозаменяемы.

При вращении рукоятки стеклоподъемника шестерня ведущая вращает барабан с намотанным на него тросом. Перемещение троса вызывает перемещение обоймы опускного стекла, закрепленной на вертикальной ветви троса

Привод имеет большое передаточное число (де-вять-десять оборотов ручки для перемещения стекла в одну сторону), поэтому обеспечена легкость перемещения стекла. Усилие на ручке стеклоподъемника примерно в три раза меньше веса стекла.

Стекло фиксируется в любом положении тормозным механизмом, установленном на приводном валике. Тормозной механизм выдерживает нагрузку до 75 кг, приложенную к стеклу в вертикальном направлении.
