ПЕРЕДНЯЯ ОСЬ, КОЛЕСА, ШИНЫ АВТОМОБИЛЕЙ КАМАЗ - ЧАСТЬ 2

Для модернизированных автомобилей

 Колеса — дисковые, размер 178-508(7,0-20), с трехкомпонентным ободом, с креплением по типу ISO 4107-79(см. рис. 216).

Съемное бортовое кольцо удерживается на ободе замочным разрезным кольцом, размещенным в канавке обода.

Колеса задние сдвоенные(см. рис. 217), монтируются на ступицу по центральному отверстию в дисках колес и закрепляются 10 гайками с шайбами. Для доступа к вентилю внутренних колес применен удлинитель вентиля, закрепленный на кронштейне.

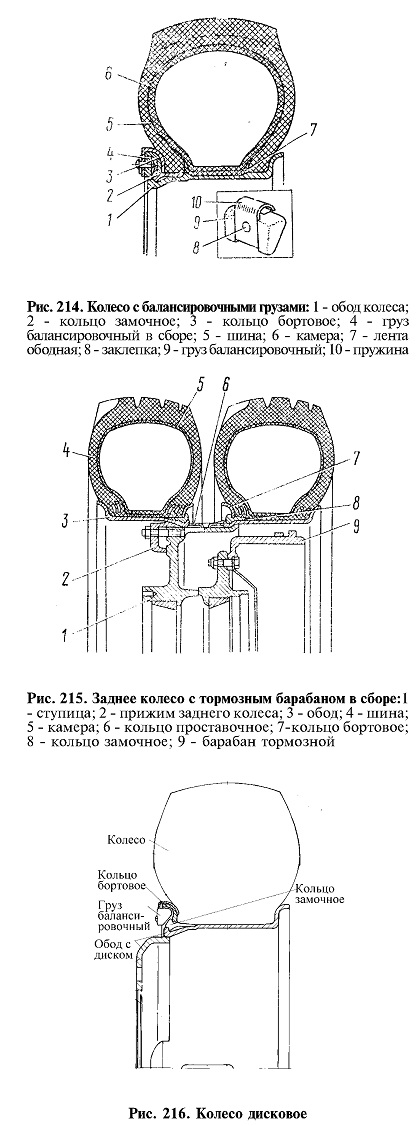

Шины — радиальные, пневматические, 12-слойные. Колеса в сборе с шинами подвергаются перед установкой на автомобиль балансировке. Балансировка производится грузами 4 (см. рис. 214), устанавливаемыми на бортовое кольцо. Вес балансировочного груза 0,179 кг. Количество балансировочных грузов не более пяти на колесо.


Шины модернизированных автомобилей

Шины модернизированных автомобилей —пневматические камерные, размер 10.00 R20 (280R508),норма слойности 16. Максимальная нагрузка на шину 29,4 кН(3000кгс).



Колесо запасное на автомобиле КамАЗ-53229 установлено в горизонтальном положении на кронштейне 1 (см. рис. 218),который закреплен на правом лонжероне рамы.

Колесо запасное на автомобилях-самосвалах КамАЗ-55111 и КамАЗ-65115 вместе с механизмом подъема закреплены на переднем борту платформы справа. (см. рис. 219).

При проведении технического обслуживания (сервис 1) гайки крепления колес должны быть затянуты равномерно в два-три приема согласно схеме, указанной на рис. 220 с моментом 54-67 кгс.м. После 100 — 150 км пробега следует проверить крепление колес и при необходимости подтянуть до указанного момента.

При проведении ремонта:

— для снятия передних колес поднимите колесо домкратом, установите подставку, отверните десять

гаек крепления колеса к ступице, подкатите тележку и снимите колесо;

— для снятия колес ведущих мостов после проведения аналогичных операций снимите наружное колесо, отверните гайку крепления удлинителя вентиля внутреннего колеса и снимите колесо.

Процесс подъема и опускания запасного колеса на автомобиле КамАЗ-53229 аналогичен изложенному в соответствующем разделе «Руководства по техническому обслуживанию и ремонту автомобилей КамАЗ типа 6х4».

Для подъема запасного колеса самосвала:

— поставьте колесо вертикально и пропустите канат через одно из отверстий в диске колеса, обхватите колесо вокруг профиля шины и зафиксируйте канат скобой;

— вращая механизм подъема запасного колеса, поднимите его;

— поворачивая поворотный кронштейн, заведите колесо и наденьте центральным отверстием в диске на крюк;

— ослабив натяжение каната, совместите отверстия в диске с болтами крепления и переместите колесо по крюку до упора диска в кронштейны;

— закрепите колесо гайками с шайбами.

Для опускания запасного колеса самосвала:

— отверните две гайки с шайбами;

— с помощью механизма подъема запасного колеса приподнимите колесо до выхода центрального отверстия в диске с крюка;

— поворачивая поворотный кронштейн, выведите колесо наружу и опустите его, вращая механизм подъема-опускания запасного колеса;

— отсоедините скобу от каната и выведите канат из колеса.

Последовательность разборки колес и монтажа шин на модернизированных автомобилях показана на рисунках 221 и 222.

Колесо запасное на автомобилях КамАЗ-5320, КамАЗ-5410, КамАЗ-53212, КамАЗ-54112, КамАЗ-55102 установлено в горизонтальном положении на кронштейне 1 (рис. 223), который закреплен пятью болтами на правом лонжероне рамы (кроме автомобилей КамАЗ-55111).

На кронштейне установлен механизм подъема и опускания запасного колеса.

Вал ворота от проворачивания в обратном направлении удерживается храповиком 3 и защелкой 9 ворота. Защелка ворота на оси зафиксирована от осевого перемещения шплинтом и постоянно поджата к храповику пружиной 10.

Канат зафиксирован в опоре 8 колеса при помощи головки 0,18 мм из сплава цинка. Фиксация каната в отверстии на валу ворота осуществляется двумя вкладышами каната, и головки 0,12 мм из сплава цинка на другом конце каната.

На автомобиле-самосвале КамАЗ-55111 запасное колесо и механизм подъема закреплены на переднем борту платформы справа.

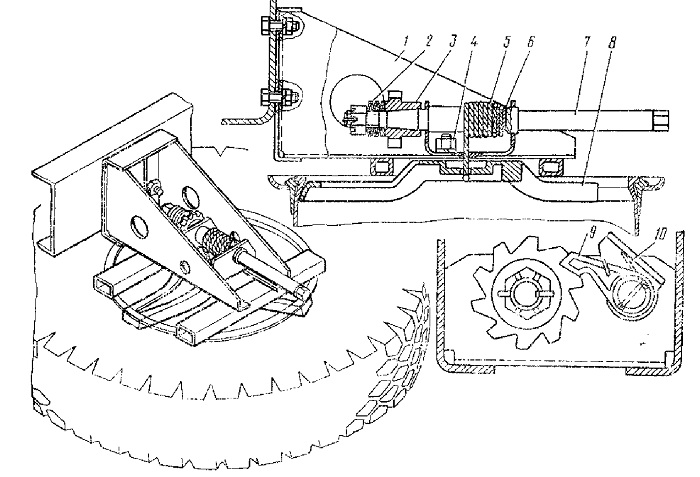

Рис. 223. Держатель запасного колеса автомобилей моделей 5320, 5410, 53212, 54112, 55102: 1 - кронштейн запасного колеса; 2 - пружина тарельчатая ворота; 3 - храповик ворота; 4 - гайка; 5-канат ворота; 6 - вкладыш каната ворота; 7 - вал ворота; 8 - опора запасного колеса; 9 -защелка ворота; 10 - пружина защелки
