РЕМОНТ ДВИГАТЕЛЯ АВТОМОБИЛЕЙ КАМАЗ - ЧАСТЬ 2

Для снятия и разборки шатунно-поршневой группы:

— снимите головку цилиндра (см. «Механизм газораспределения»);

— удалите нагар с верхнего пояса гильзы;

— снимите крышку нижней головки шатуна съемником (рис.84);

— извлеките поршень в сборе с шатуном из цилиндра;

— снимите поршневые кольца приспособлением И801.08.000 (рис. 85);

— выньте стопорные кольца из бобышек поршня щипцами И801.23.000;

— нагрейте поршень в масляной ванне до температуры 80... 100°С;

— выньте поршневой палец.

При сборке и установке шатунно-поршневой группы:

— компрессионные кольца устанавливайте конической поверхностью (с клеймом ВЕРХ) к головке поршня;

— маслосъемные кольца устанавливайте так: сначала вставьте в канавку пружинный расширитель, затем наденьте маслосъемное кольцо таким образом, чтобы стык расширителя находился диаметрально противоположно замку кольца;

— смежные кольца направьте замками в противоположные стороны;

— поршень и шатун при сборке устанавливайте

так, чтобы выточки А под клапаны в днище поршня и паз В в шатуне под замковый ус вкладыша были на одной стороне (рис. 86);

— не запрессовывайте палец в холодный поршень;

— при установке поршня в цилиндр предварительно вставьте его в обойму И801.00.000 (рис. 87);

— индекс, выбитый на днище поршня, должен быть одинаковым с индексом, выбитым на торце гильзы, если не было замены поршня. Выточки под клапаны на днище поршня сместите в сторону развала блока цилиндров. Клейма спаренности из цифр на шатуне и крышке шатуна должны быть одинаковыми.

Для снятия коленчатого вала демонтируйте:

— шатунно-поршневую группу (см. выше);

— картер маховика (см. «Блок цилиндров и привод агрегатов»);

— переднюю крышку блока с гидромуфтой в сборе (см. «Система охлаждения»);

— масляный насос с маслозаборником в сборе;

— крышки коренных опор;

— снимите коленчатый вал подъемником или талями, зацепив латунными крюками за первую и четвертую шатунные шейки.

Таблица 10

Ремонтные размеры вкладышей

При установке коленчатого вала на двигатель:

— совместите метки на шестернях привода агрегатов;

— обеспечьте соответствие размеров вкладышей размерам шеек вала (см. табл. 10);

— установите полукольца упорного подшипника так, чтобы стороны с канавками прилегали к упорным торцам вала (рис. 88);

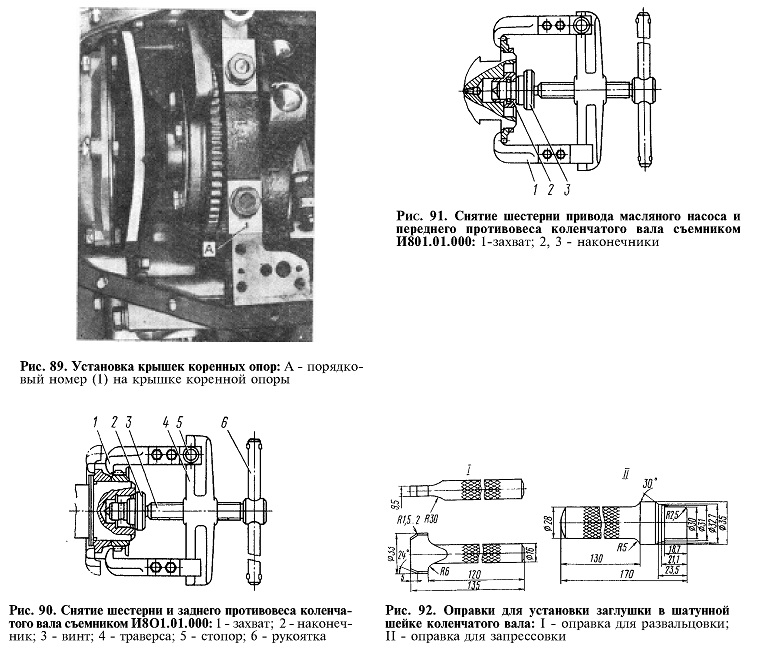

— проследите за совпадением номеров крышек коренных подшипников с порядковыми номерами опор на блоке цилиндров (рис. 89) — номера начинаются от переднего торца;

— болты крепления крышек коренных подшипников и стяжные болты блока затягивайте, в такой последовательности:

1. Очистите резьбу в отверстиях и на болтах и смажьте ее, избыток масла удалите.

2. Установите по посадочным поверхностям плотно, без перекоса крышки коренных подшипников.

3. Вверните с установкой шайб 16х3 болты М16 крепления крышек, обеспечив момент затяжки 94,2... 117,7 Н.м (9,6... 12 кгс.м).

4. Затяните окончательно болты крышек, обеспечив момент затяжки 206... 230,5 Н.м (21... 23,5 кгс.м).

5. Вверните и затяните стяжные болты М12 блока, обеспечив момент затяжки 80,4... 90,2 Н.м (8,2... 9,2 кгс.м).

При затяжке болтов динамометрическим ключом сопротивление должно нарастать плавно, без рывков. Момент отсчитывайте при движении ключа. По окончании затяжки коленчатый вал должен свободно проворачиваться от усилия руки, приложенного к установочным штифтам маховика, осевой зазор в упорном подшипнике должен быть не менее 0,05 мм.

Для разборки и сборки коленчатого вала:

— снимите передний и задний противовесы, а также ведущую шестерню коленчатого вала и шестерню привода масляного насоса съемником И801.01.000. Для снятия шестерни коленчатого вала и заднего противовеса лапы захватов 1 (рис. 90) заведите за край шестерни противовеса и зафиксируйте стопорами 5. Винт 3 через наконечник 2 уприте в торец коленчатого вала и, вращая рукоятку 6, вверните винт 3 в траверсу 4 до полного снятия шестерни.

Для снятия шестерни привода масляного насоса и переднего противовеса коленчатого вала (рис. 91) на наконечник 3 установите наконечник 2 и снимите шестерню аналогично снятию шестерни коленчатого вала;

— снимите заглушки, для этого вставьте в заглушку оправку с шипом, пробейте отверстие в донышке, одновременно осадив заглушку вниз на

4... 5 мм, захватите заглушку крючком за отверстие и выбейте;

— при наличии в масляной полости втулки центробежной очистки масла выбейте ее, захватив крючком за маслоподводящее отверстие внутри втулки;

— выверните ввертыш;

— перед сборкой очистите полости шеек от отложений; промойте вал и продуйте каналы сжатым воздухом.

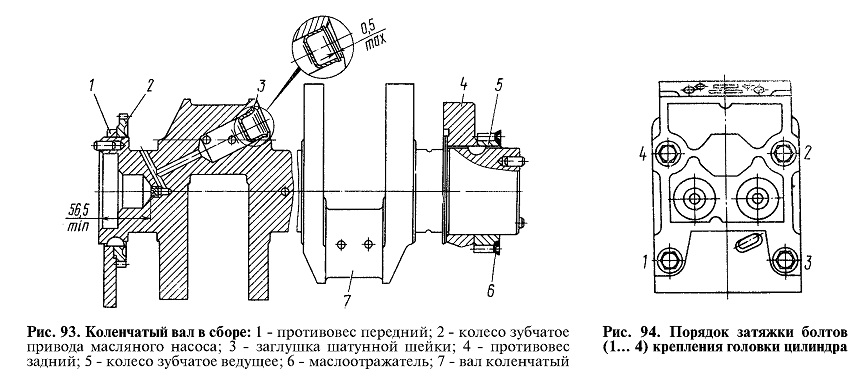

Собирайте вал в обратной последовательности, при этом новые заглушки устанавливайте двумя оправками, одной (рис. 92) запрессуйте заглушку в полость шатунной шейки до упора; другой развальцуйте буртик заглушки (рис. 93). Проверьте герметичность заглушек опрессовкой полостей дизельным топливом под давлением 196,1 кПа (2кгс/ см2). Допускаемое подтекание не более 20 г/мин на заглушку. Для удаления топлива продуйте каналы и полости. Не устанавливайте использованные заглушки повторно;

— перед напрессовкой на коленчатый вал передний противовес, шестерню привода масляного насоса, задний противовес и ведущую шестерню коленчатого вала нагревайте до температуры 105°С.

Для снятия головки цилиндра при замене, а также устранения неисправностей клапанного механизма и цилиндро-поршневой группы:

— слейте охлаждающую жидкость из системы охлаждения двигателя;

— выверните болты крепления выпускного коллектора и снимите коллектор;

— выверните из снимаемой головки болты крепления впускного воздухопровода и водосборной трубы, ослабьте крепления этих же болтов на других головках с целью получения необходимого зазора для их снятия*;
( Для снятия головок цилиндров правого ряда предварительно снимите с двигателя компрессор.)
