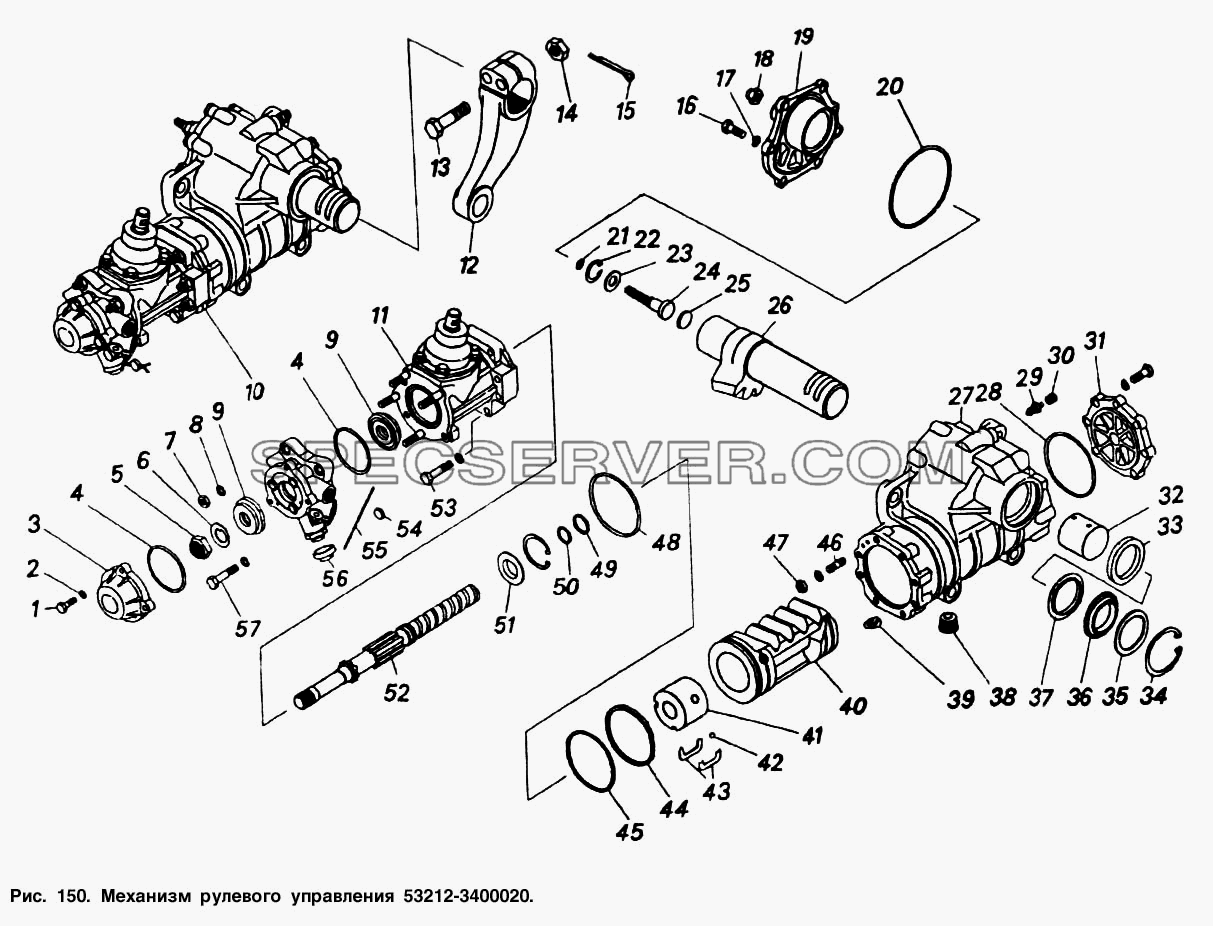

Запчасти: Механизм рулевого управления для КамАЗ-5320

Механизм рулевого управления для КамАЗ-5320 (список запасных частей)

Механизм рулевого управления для КамАЗ-5320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 5320-3401010-10 Картер механизма рулевого управления в сборе
- 5320-3401063 Вал сошки с крышкой
- 5320-3401141 Шайба регулировочная (453471205)
- 5320-3401142 Шайба регулировочная
- 5320-3401143 Шайба регулировочная
- 5320-3401144 Шайба
1 1/60434/21 Болт М8-6gх20
2 1/05166/77 Шайба 8 пружинная
3 5320-3401079-01 Шайба передняя
4 864201 Кольцо уплотнительное
5 853512 Гайка М25х1,5-6Н
6 5320-3401373 Шайба пружинная
7 1/21647/21 Гайка М10х1,25-6Н
8 1/05168/73 Шайба 10 пружинная
9 (819705К1) Подшипник
9 5320-3401120 Подшипник
10 53212-3400020 Механизм рулевого управления в сборе
11 5320-3401710 Редуктор угловой в сборе
12 5320-3401090 Сошка
13 853021 Болт М14х1,5-6gх90
14 251648 Гайка М14х1,5-6Н ОСТ 37.001.197-75
15 1/07964/01 Шплинт разводной 3х20
16 1/13069/21 Болт М10х1,25-6gх30
17 1/05168/73 Шайба 10 пружинная
18 251648 Гайка М14х1,5-6Н ОСТ 37.001.197-75
19 5320-3401082 Крышка боковая
20 864227 Кольцо уплотнительное
21 864204 Кольцо уплотнительное
22 862803 Кольцо упорное
23 5320-3401140 Шайба регулировочная
24 5320-3401163 Винт регулировочный
25 5320-3401176 Шайба упорная
26 5320-3401065 Вал сошки
27 5320-3401015-10 Картер
28 864223 Кольцо уплотнительное
29 5320-3401371 Клапан перепускной
30 5320-3401377 Колпачок клапана
31 5320-3401529-10 Крышка нижняя
32 5320-3401076 Втулка картера
33 864141 Манжета
34 862812 Кольцо упорное втулки
35 862509 Шайба упорная
36 864145 Манжета наружная сальника
37 5320-3401033 Кольцо упорное сальника
38 2101-2401046 Пробка магнитная в сборе
39 5320-3401417 Винт установочный
40 5320-3401411 Рейка-поршень
41 5320-3401038 Гайка шариковая
42 864707 Шарик-заглушка
43 5320-3401179 Желоб шариковой гайки
44 5320-3401415 Кольцо уплотнительное рейки -поршия
45 864201 Кольцо уплотнительное
46 1/35466/21 Шпилька М10х1,25х20х35
47 1/21647/21 Гайка М10х1,25-6Н
48 864207 Кольцо уплотнительное рулевого механизма
49 5320-3401391 Кольцо распорное
50 5320-3401361 Кольцо уплотнительное винта рулевого управления
51 5320-3401403 Втулка плавающая
52 5320-3401359 Винт
53 1/13438/31 Болт М10х1,25-6gх50
54 379432 Пломба
55 258226 Шплинт
56 4310-3401780 Колпачок регулировочного винта предохранительного клапана
57 853034 Болт М10х1,5-6gх65

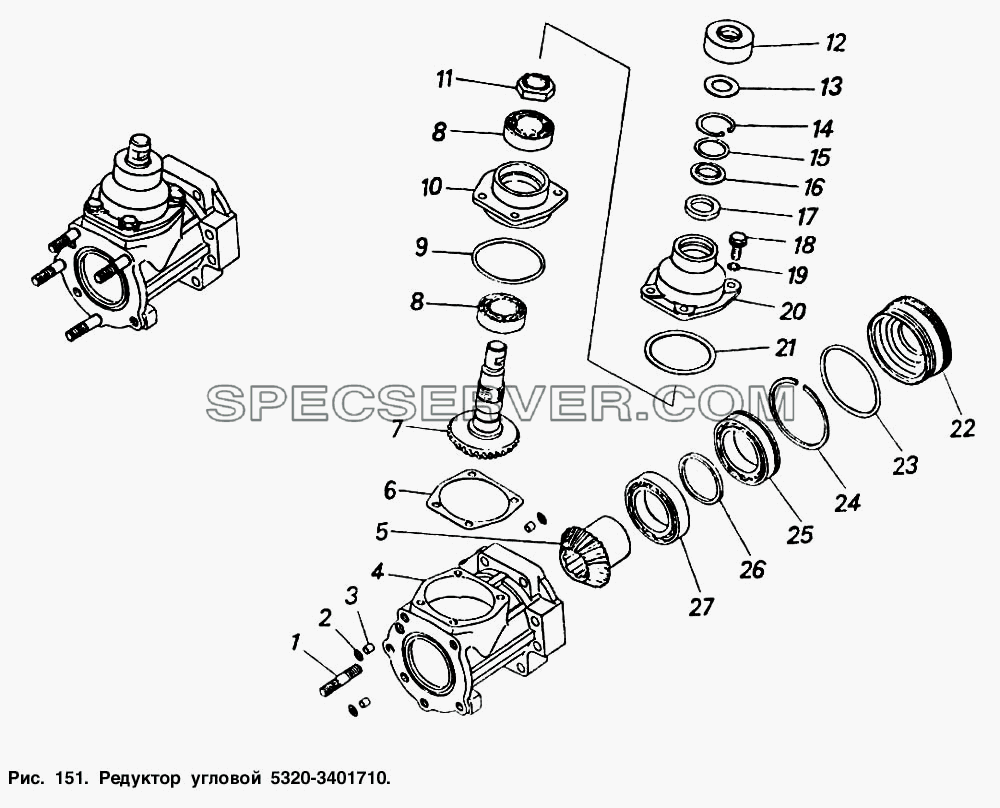

Запчасти: Редуктор угловой для КамАЗ-5320

Редуктор угловой для КамАЗ-5320 (список запасных частей)

Редуктор угловой для КамАЗ-5320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 4310-3401720 Крышка корпуса с манжетами в сборе
- 4310-3401750 Шестерня ведомая углового редуктора
- 5320-3401754 Прокладка регулировочная
- 5320-3401755 Прокладка регулировочная
- 5320-3401756 Прокладка регулировочная
- 53212-3401736 Шестерня ведущая с корпусом в сборе
1 853310 Шпилька М10х1,5х20х35
2 864203 Кольцо уплотнительное редуктора руля
3 5320-3401791 Втулка
4 5320-3401717 Корпус редуктора
5 4310-3401751 Шестерня ведомая
6 5320-3401753 Прокладка регулировочная
7 53212-3401737 Шестерня ведущая
8 6-205К Подшипник
8 864709 Подшипник шариковый
9 864213 Кольцо уплотнительное
10 4310-3401745 Корпус ведущей шестерни
11 853512 Гайка М25х1,5-6Н
12 4310-3401741 Крышка защитная
13 5320-3401740 Кольцо уплотнительное
14 862804 Манжета в сборе
15 853635 Шайба плоская 27х34х1
16 5320-3401746 Манжета в сборе
17 864113 Манжета 22х34,5 в сборе
18 853354 Болт М8-6gх30
19 1/05166/73 Шайба 8 пружинная
20 5310-3401721 Крышка корпуса
21 864245 Кольцо уплотнительное
22 5320-3401719 Крышка упорная
23 864201 Кольцо уплотнительное
24 862801 Кольцо упорное
25 50110 Подшипник
25 864705 Подшипник
26 5320-3401743 Втулка распорная
27 110 Подшипник
27 864706 Подшипник

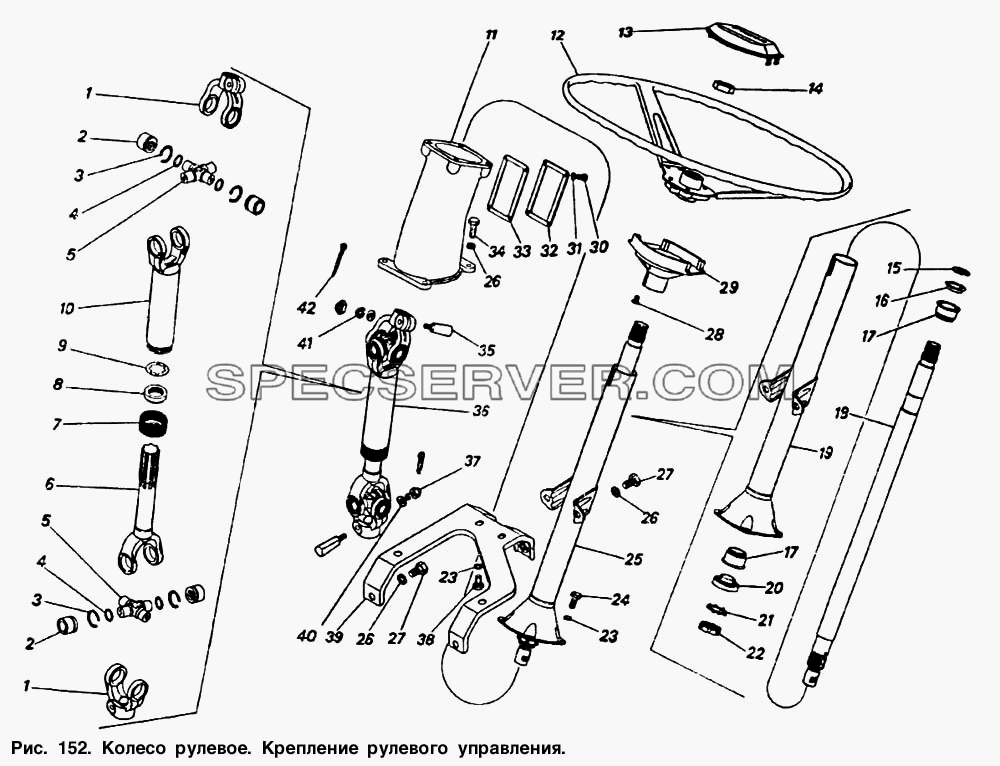

Колесо рулевое. Крепление рулевого управления для КамАЗ-5320 (список запасных частей)

Колесо рулевое. Крепление рулевого управления для КамАЗ-5320 (список запасных частей)

Колесо рулевое. Крепление рулевого управления для КамАЗ-5320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 5320-3414045 Обойма уплотнительная
- 5320-3422035 Вилка шлицевой втулки
- 5320-3422037 Втулка шлицевая
- 5320-3444047 Кольцо уплотнительное подшипника вала рулевого управления
- 853648 Шайба плоская 30,5х36х0,8
1 5320-3422027 Вилка
2 704902К6УС10 Подшипник роликовый игольчатый с одним наружным кольцом ТУ 37-006-065-74
2 864710 Подшипник игольчатый
3 862806 Кольцо Б 62 ГОСТ 13943-68
4 864202 Кольцо уплотнительное крестовины руля
5 5320-3422039 Крестовина карданного вала
6 5320-3422038 Вилка со шлицевым стержнем
7 5320-3422051 Обойма уплотнительного кольца
8 5320-3422047 Кольцо уплотнительное
9 5320-3422049 Кольцо упорное
10 5320-3422034 Вилка со шлицевой втулкой в сборе
11 5320-3403066 Фланец крепления колонки
12 5320-3402015-01 Колесо рулевое в сборе
13 5320-3402060-10 Крышка рулевого колеса верхняя
14 1/07268/11 Гайка М22х1,5-6Н
15 862805 Кольцо упорное
16 5320-3444049 Кольцо разжимное подшипника шарикового
17 636906С17 Подшипник
17 864731 Подшипник шариковый колонки руля в сборе
18 5320-3444032 Вал колонки в сборе
19 5320-3444022 Труба колонки в сборе
20 5320-3444044 Обойма уплотнительного кольца колонки руля в сборе
21 853649 Шайба стопорная 27,5
22 853520 Гайка М27х1,5-6Н
23 1/05166/73 Шайба 8 пружинная
24 1/60434/21 Болт М8-6gх20
25 5320-3444010 Колонка рулевого управления в сборе
26 1/05168/73 Шайба 10 пружинная
27 1/59705/21 Болт М10х1,25-6gх20
28 1/03892/01 Винт М5-6gх8
29 5320-3402064 Крышка рулевого колеса нижняя
30 1/32718/01 Винт М4-6gх8
31 1/11953/73 Шайба 4 пружинная
32 5320-3403068 Крышка фланца
33 5320-3403071 Прокладка крышки фланца
34 1/59707/31 Болт М10х1,25-6gх25
35 5320-3422023 Клин
36 5320-3422010 Вал карданный в сборе
37 1/61008/11 Гайка М8х1,25-6Н
38 1/60432/21 Болт М8-6gх16
39 5320-3403009 Кронштейн крепления колонки в сборе
40 1/05196/01 Шайба плоская 8х17
41 1/05166/77 Шайба 8 пружинная
42 1/07342/01 Шплинт разводной 2х15

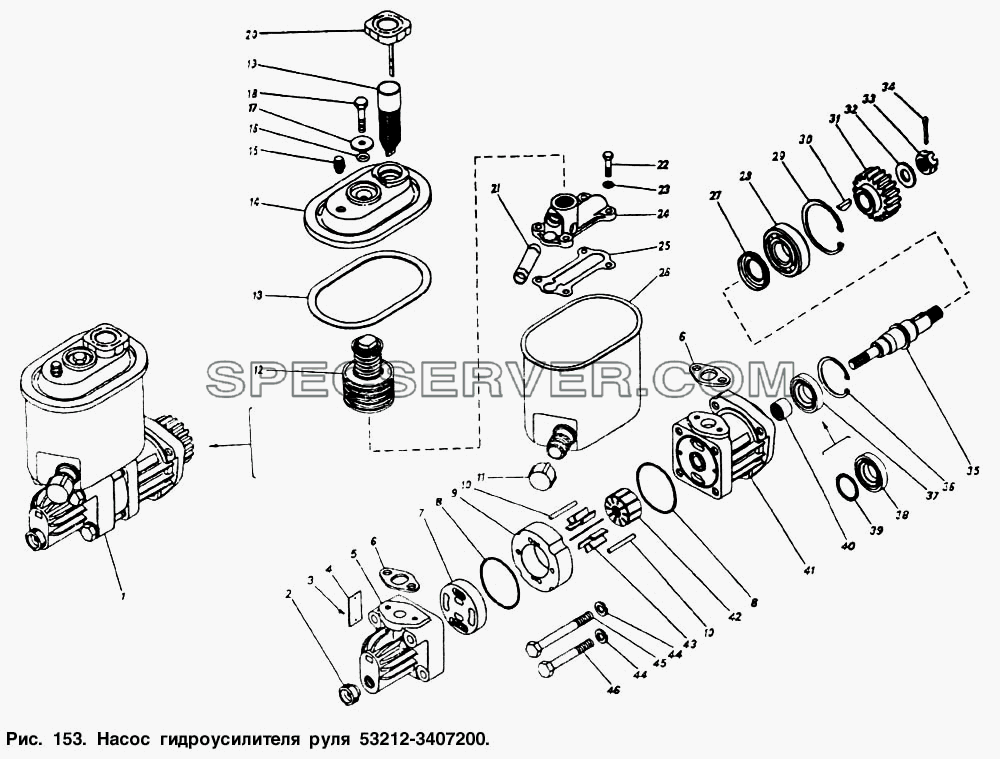

Насос гидроусилителя руля для КамАЗ-5320 (список запасных частей)

Насос гидроусилителя руля для КамАЗ-5320 (список запасных частей)

Насос гидроусилителя руля для КамАЗ-5320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 53212-3407212 Крышка в сборе
1 53212-3407200 Насос гидроусилителя руля в сборе
2 853889 Пробка транспортная
3 1/05304/50 Заклепка 2х6,37
4 130-3903183-04 Табличка 40х20
6 5320-3407437-01 Прокладка уплотнительная
7 5320-3407255 Диск распределительный
8 864217 Кольцо уплотнительное
9 5320-3407253 Статор насоса
10 853757 Штифт 5х43
11 853883-01 Пробка транспортная
12 53212-3407338 Фильтр насоса в сборе
13 5320-3407413 Прокладка уплотнительная крышки бачка
14 53212-3407400 Крышка бачка в сборе
15 864000 Клапан предохранительный на давление 0,12-0,24 кг/см2
16 864218 Кольцо уплотнительное
17 1/26470/01 Шайба плоская 8,45х25х2,5
18 1/60439/21 Болт М8-6gх35
19 5320-3407328 Фильтр заливной в сборе
20 5320-3407350 Пробка заливной горловины бачка в сборе
21 5320-3407441 Трубка бачка
22 1/09026/21 Болт М6-6gх25
23 1/05194/01 Шайба плоская 6х12х1,5
24 5320-3407435 Коллектор насоса
25 5320-3407439 Прокладка коллектора насоса
26 5320-3407300-01 Бачок насоса в сборе
27 5320-3407220 Кольцо маслоотгонное
28 864713 Подшипник 6-305
29 862806 Кольцо Б 62 ГОСТ 13943-68
30 853803 Шпонка сегментная 5х7,5х19
31 5320-3407240 Шестерня привода насоса гидроусилителя руля
32 1/35507/01 Шайба плоская 16х30
33 853536 Гайка М16х1,5-6Н
34 1/07970/01 Шплинт 4х30
35 5320-3407217 Валик насоса
36 740.1308131 Кольцо Б47
37 864121 Манжета 24х46 в сборе
38 864122 Корпус манжеты
39 864124 Пружина манжеты
40 154901Е Подшипник игольчатый
40 464714 Подшипник игольчатый 154901Е
41 5320-3407211 Корпус насоса
42 5320-3407248 Ротор насоса
43 5320-3407251 Лопасть насоса
44 1/05168/77 Шайба 10 пружинная
45 853043 Болт М10х1,25-6gх90
46 853041 Болт М10х1,25-6gх70

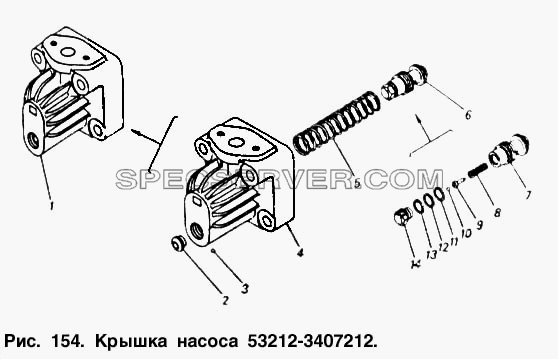

Крышка насоса для КамАЗ-5320 (список запасных частей)

Крышка насоса для КамАЗ-5320 (список запасных частей)

Крышка насоса для КамАЗ-5320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 53212-3407212 Крышка в сборе
2 864843-17 Седло уплотнительное
3 864712-17 Шарик ВV 3,969-40
4 5320-3407213 Крышка насоса
5 5320-3407218 Пружина перепускного клапана
6 53212-3407270 Клапан перепускной в сборе
7 53212-3407271 Золотник перепускной
8 5320-3407272 Пружина предохранительного клапана
9 5320-3407275 Направляющая пружины
10 864712-17 Шарик ВV 3,969-40
11 853645 Шайба регулировочная 10,2х14х0,5
12 853646 Шайба регулировочная, толщиной 0,7 мм
13 853647 Шайба регулировочная, толщиной 0,3 мм
14 53212-3407277 Седло

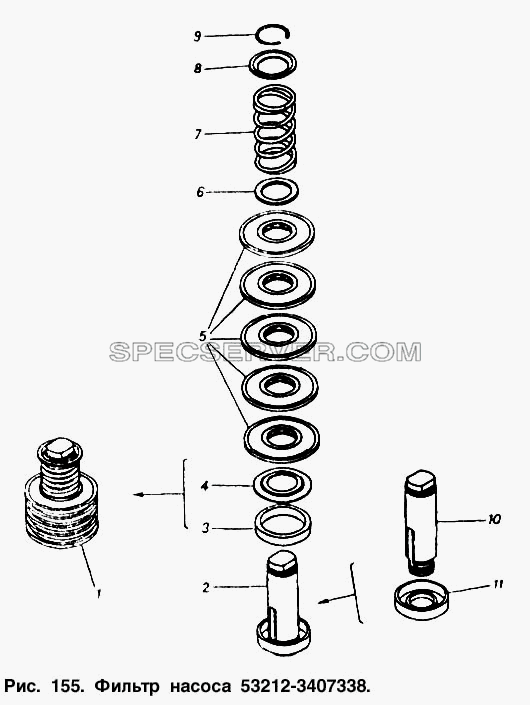

Фильтр насоса для КамАЗ-5320 (список запасных частей)

Фильтр насоса для КамАЗ-5320 (список запасных частей)

Фильтр насоса для КамАЗ-5320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 53212-3407338 Фильтр насоса в сборе
2 53212-3407340 Труба фильтра с днищем в сборе
3 5320-3407429 Манжета уплотнительная фильтра насоса
4 5320-3407765 Пластина фильтра нижняя
5 5320-3407359 Элемент фильтрующий насоса в сборе
6 5320-3407763 Пластина фильтра насоса
7 5320-3407363 Пружина фильтра
8 5320-3407764 Пластина
9 1/34012/76 Кольцо 24 стопорное
10 53212-3407361 Труба фильтра насоса
11 5320-3407341 Днище фильтра
