Запчасти: Делитель передач с управлением в сборе для КамАЗ-5320

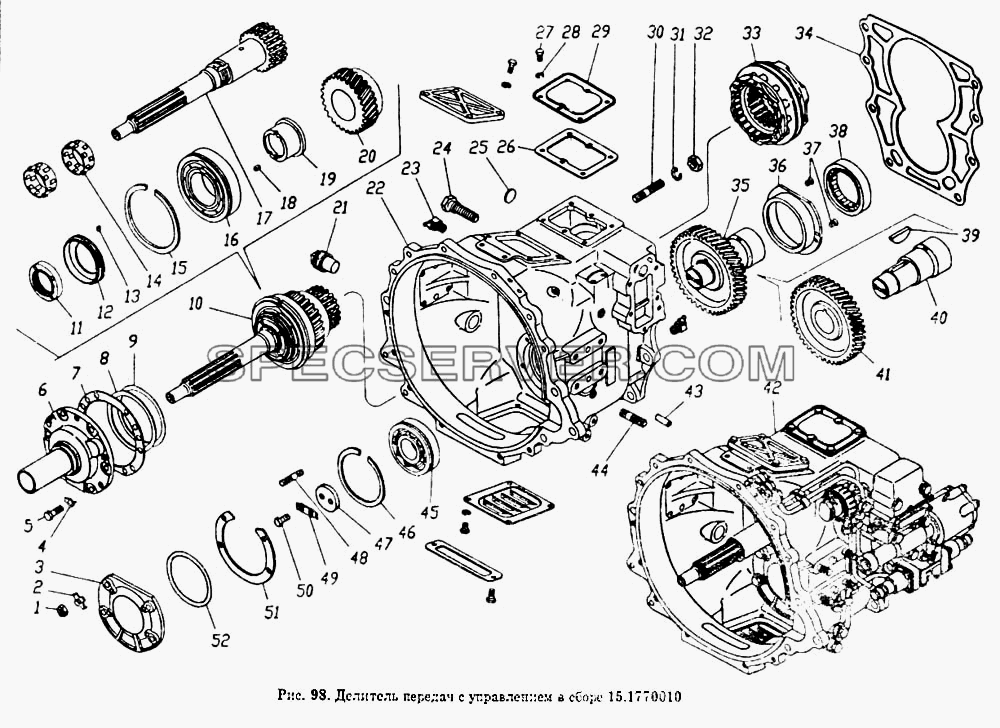

Делитель передач с управлением в сборе для КамАЗ-5320 (список запасных частей)

Делитель передач с управлением в сборе для КамАЗ-5320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 14.1701170 Пружина фиксатора синхронизатора
- 15.1770032 Картер
- 15.1770174 Каретка синхронизатора
- 15.1770176 Кольцо фрикционное
- 15.1770178 Палец блокирующий
- 15.1770182 Палец фиксирующий
- 864711 Шарик-фиксатор БV7.938 мм
1 1/61015/11 Гайка М12х1,25-6Н
2 870856 Шайба замковая 12,3
3 15.1770244 Крышка переднего подшипника промежуточного вала
4 870851 Шайба замковая 10
5 1/13069/21 Болт М10х1,25-6gх30
6 14.1701039 Крышка подшипника первичного вала в сборе
7 14.1701042 Прокладка крышки первичного вала
8 14.1701035 Прокладка регулировочная
9 14.1701036 Прокладка регулировочная
10 15.1770040 Вал первичный в сборе
11 870512 Гайка специальная М52х2-Л-6Н
12 15.1770092 Кольцо маслонагнетающее первичного вала
13 870767 Штифт 4х12
14 15.1770064-01 Подшипник роликовый радиальный в сборе
14 664913Е Подшипник роликовый радиальный с длинными цилиндрическими роликами двухрядный без колец
15 14.1701034 Кольцо стопорное
16 15.1770084-01 Подшипник шариковый
16 170314Л Подшипник шариковый радиальный однорядный ГОСТ 520-89
17 15-1770044 Вал первичный делителя
18 870801 Шпонка призматическая 6х8х13
19 15.1770086 Втулка заднего подшипника первичного вала
20 15-1770050 Шестерня в сборе
21 14.1701306 Пробка сливная с магнитом в сборе
22 15.1770030 Картер делителя передач со втулками в сборе
23 870840 Масленка КГ/8" 45 (45916751064)
24 14.1701350 Рым-болт
25 1/01592/06 Заглушка 28
26 15.1770038 Крышка люка картера делителя передач
27 1/60432/21 Болт М8-6gх16
28 1/05166/73 Шайба 8 пружинная
29 15.1770036 Крышка люка картера делителя передач
30 1/18006/31 Шпилька картера М16х1,5х22х45
31 1/05172/77 Шайба 16 пружинная
32 1/21641/21 Гайка М16х1,5-6Н
33 15-1770160 Синхронизатор делителя передач в сборе
34 15.1770034 Прокладка картера делителя передач
35 15.1770210 Вал промежуточный в сборе
36 15.1770256 Гнездо заднего подшипника промежуточного вала
37 1/33013/01 Винт М6-6gх16
38 15.1770254 Подшипник роликовый
38 292213К1М Подшипник роликовый
39 870823 Шпонка сегментная 10х17х55
40 15-1770214 Вал промежуточный делителя передач
41 15-1770216 Шестерня промежуточного вала
42 15.1770010 Делитель передач с управлением в сборе
43 1/04830/11 Штифт 12х35
44 1/18004/21 Шпилька М16х1,5х22х35
45 15.1770234-01 Подшипник
46 15.1770236 Кольцо упорное переднего подшипника
47 15.1770238 Шайба упорная
48 1/35301/21 Шпилька М12х1,25х18х30
49 15.1770239 Планка стопорная
50 1/55404/33 Болт М12х1,25-6gх30
51 15.1770248 Прокладка крышки переднего подшипника промежуточного вала
52 15.1770246 Кольцо уплотнительное крышки подшипника
Запчасти: Установка механизма переключения делителя передач для КамАЗ-5320

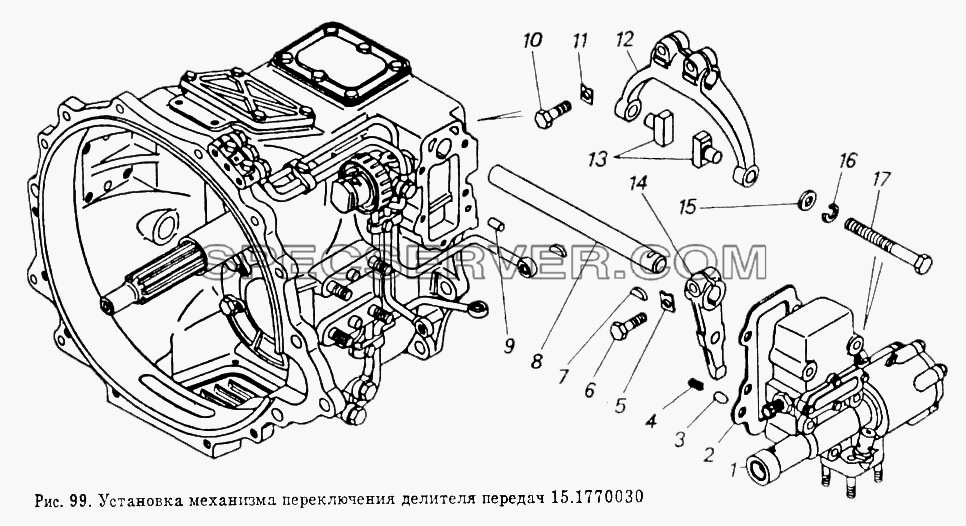

Установка механизма переключения делителя передач для КамАЗ-5320 (список запасных частей)

Установка механизма переключения делителя передач для КамАЗ-5320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 15.1771010 Механизм переключения делителя передач в сборе
2 15.1771026 Прокладка корпуса механизма переключения
3 15.1771062 Фиксатор штока механизма переключения
4 15.1771064 Пружина фиксатора штока
5 870854 Шайба специальная 12,5
6 870026 Болт М12х1,25-6gх45
7 870812 Шпонка сегментная 5х10х25
8 15.1771114 Валик вилки переключения
9 1/03389/26 Штифт цилиндрический 10х25
10 1/59709/21 Болт М10х1,25-6gх35
11 870855 Шайба специальная 10,5
12 15.1771094 Вилка механизма переключения делителя передач
13 14.1702029 Сухарь вилки переключения второй и третьей передач
14 15.1771122 Рычаг механизма переключения
15 1/26386/01 Шайба плоская 10,6х18х2
16 1/05168/73 Шайба 10 пружинная
17 1/59713/21 Болт М10х1,25-6gх75
Запчасти: Механизм переключения делителя передач для КамАЗ-5320

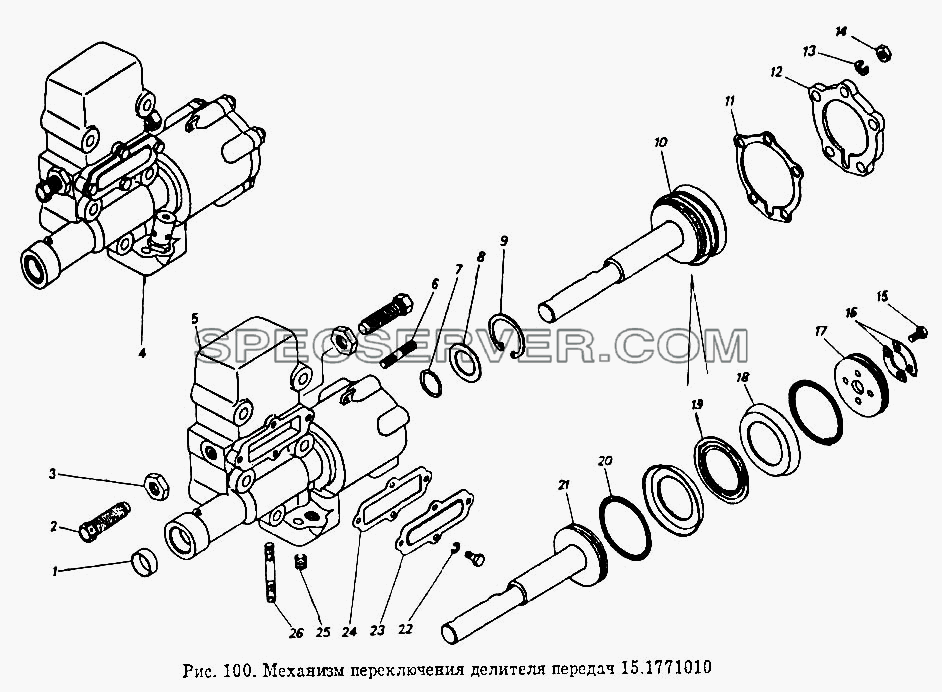

Механизм переключения делителя передач для КамАЗ-5320 (список запасных частей)

Механизм переключения делителя передач для КамАЗ-5320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 1/43289/01 Заглушка 25
2 870013 Болт установочный М14х1,5-6Нх50
3 1/07913/11 Гайка низкая М14х1,5-6Н
4 15.1771010 Механизм переключения делителя передач в сборе
5 15.1771024 Корпус механизма переключения делителя передач
6 1/35433/21 Шпилька М8х1,25х16х20
7 14.1702232 Кольцо уплотнительное
8 870634 Шайба плоская 26х41,5х1,5
9 15.1771032 Кольцо Б42 ГОСТ 13943-86
10 15.1771050 Поршень цилиндра механизма переключения с манжетами в сборе
11 15.1771076 Прокладка крышки цилиндра
12 15.1771074 Крышка цилиндра
13 1/05166/73 Шайба 8 пружинная
14 1/61008/11 Гайка М8х1,25-6Н
15 1/09020/21 Болт М6-6gх12
16 15.1771067 Пластина стопорная
17 15.1771066 Кольцо упорное
18 15.1771056 Манжета поршня цилиндра
19 15.1771059 Кольцо проставочное
20 15.1771057 Пружина
21 15.1771054 Поршень
22 1/05164/73 Шайба 6 пружинная
23 15.1771034 Крышка смотрового люка
24 15.1771036 Прокладка крышки смотрового люка
25 15.1771042 Дроссель
26 1/35439/21 Шпилька М8х1,25х16х45

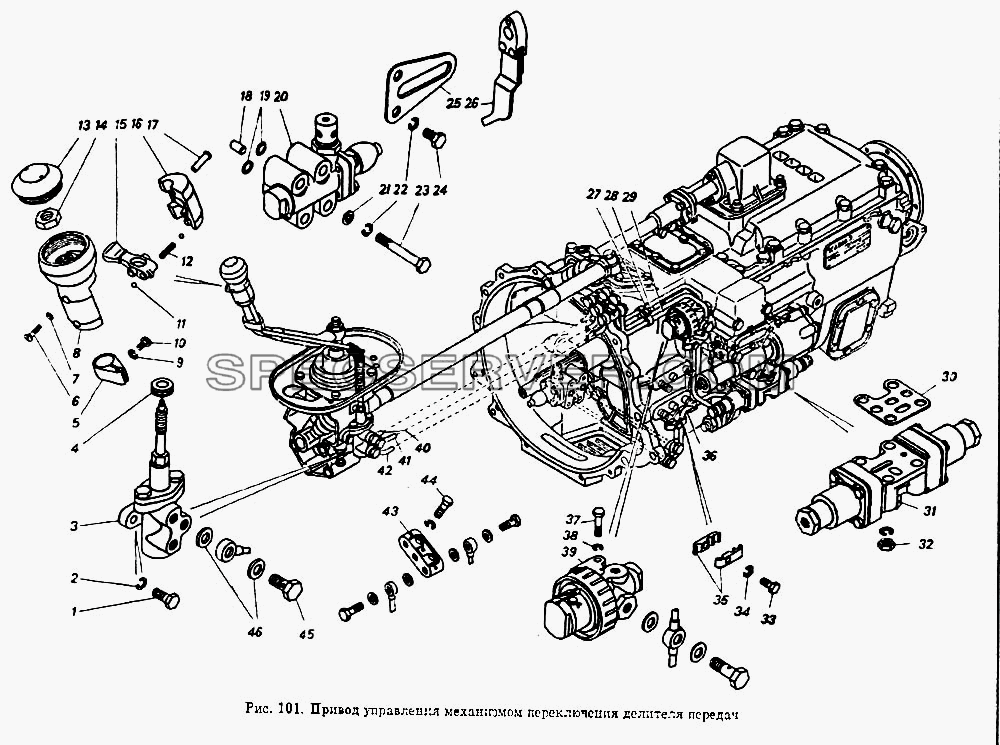

Привод управления механизмом переключения делителя передач для КамАЗ-5320 (список запасных частей)

Привод управления механизмом переключения делителя передач для КамАЗ-5320 (список запасных частей)

Привод управления механизмом переключения делителя передач для КамАЗ-5320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 1/60436/21 Болт М8-6gх25
2 1/05166/73 Шайба 8 пружинная
3 15.1772132 Кран управления делителем передач с тросом в сборе
4 15.1772181 Втулка предохранительной трубки
5 15.1772224 Хомут крепления троса
6 1/32694/01 Винт М4-6gх18
7 1/26010/73 Шайба волнистая 4
8 15.1772190 Корпус переключения крана управления в сборе
9 1/26052/73 Шайба зубчатая 5
10 1/32740/01 Винт М5-6gх12
11 864736 Шарик Б5
12 15.1772206 Пружина фиксатора переключателя
13 15.1772218 Крышка корпуса переключателя верхняя
14 870614 Шайба 17
15 15.1772202 Переключатель крана управления делителем
16 15.1772212 Крышка корпуса переключателя боковая в сборе
17 15.1772214 Винт установочный корпуса переключателя
18 870771 Штифт цилиндрический 8х16
19 15.1772052 Кольцо уплотнительное
20 15-1772040 Клапан включения делителя передач в сборе
21 1/05196/01 Шайба плоская 8х17
22 1/05166/73 Шайба 8 пружинная
23 1/60444/21 Болт М8-6gх60
24 1/60432/21 Болт М8-6gх16
25 15.1772072 Направляющая упора клапана
26 15.1772080 Упор клапана включения делителя передач в сборе
27 15.1772320 Воздухопровод заднего цилиндра воздухораспределителя
28 15.1772270 Воздухопровод от редукционного клапана к крану управления и клапану включения делителя
29 15.1772300 Воздухопровод переднего цилиндра воздухораспределителя
30 15.1772026 Прокладка корпуса воздухораспределителя
31 15.1772010 Воздухораспределитель механизма переключения в сборе
32 1/61008/11 Гайка М8х1,25-6Н
33 1/60436/21 Болт М8-6gх25
34 1/05166/73 Шайба 8 пружинная
35 15.1772336 Скоба крепления воздухопроводов
36 15.1772290 Воздухопровод от клапана включения к воздухораспределителю
37 1/09026/21 Болт М6-6gх25
38 1/05164/73 Шайба 6 пружинная
39 15.1772100 Клапан редукционный управления механизмом в сборе
40 15.1772356 Воздухопровод в сборе
41 15.1772360 Воздухопровод в сборе
42 15.1772350 Воздухопровод в сборе
43 15.1772326 Колодка крепления наконечников воздухопроводов
44 1/60440/21 Болт М8-6gх40
45 870007 Болт М10х1,25-6gх23
46 1/02844/60 Прокладка уплотнительная 10х16х1,5

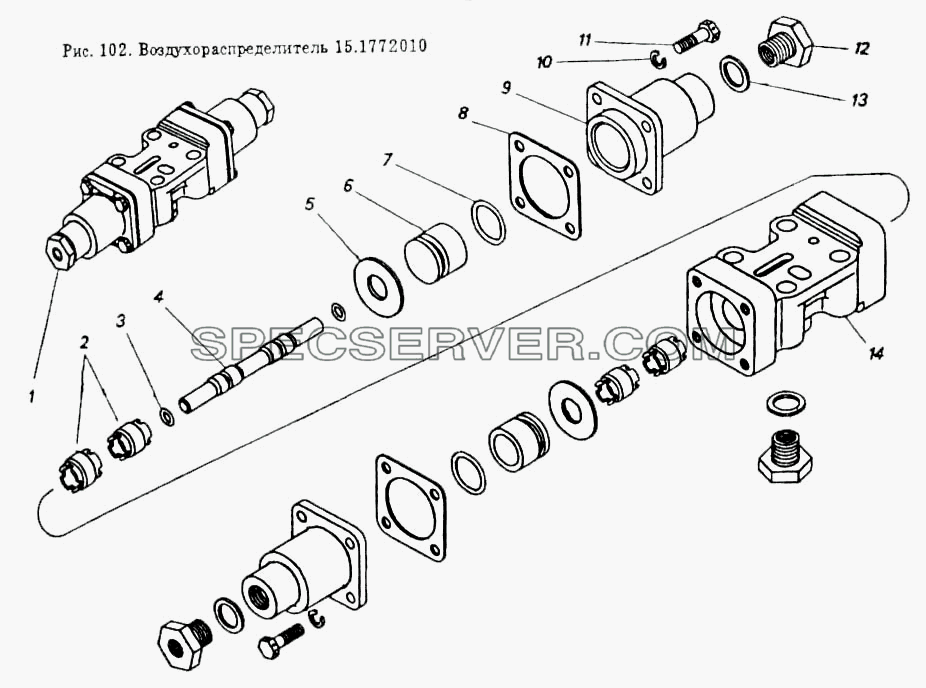

Воздухораспределитель для КамАЗ-5320 (список запасных частей)

Воздухораспределитель для КамАЗ-5320 (список запасных частей)

Воздухораспределитель для КамАЗ-5320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 15.1772020 Корпус с гнездами в сборе
- 15.1772030 Золотник с кольцами в сборе
1 15.1772010 Воздухораспределитель механизма переключения в сборе
2 15.1772025 Гнездо золотника
3 15.1772034 Кольцо уплотнительное золотника
4 15.1772032 Золотник воздухораспределителя
5 870640 Шайба плоская 12х34,5х1,2
6 15.1772036 Поршень воздухораспределителя
7 740.1003439 Кольцо уплотнительное
8 15.1772038 Прокладка цилиндра
9 15.1772028 Цилиндр воздухораспределителя
10 1/05164/73 Шайба 6 пружинная
11 870003 Болт М6-6gх20
12 15.1772380 Ввертыш
13 1/02800/60 Прокладка уплотнительная 14х20х1,5
14 15.1772024 Корпус

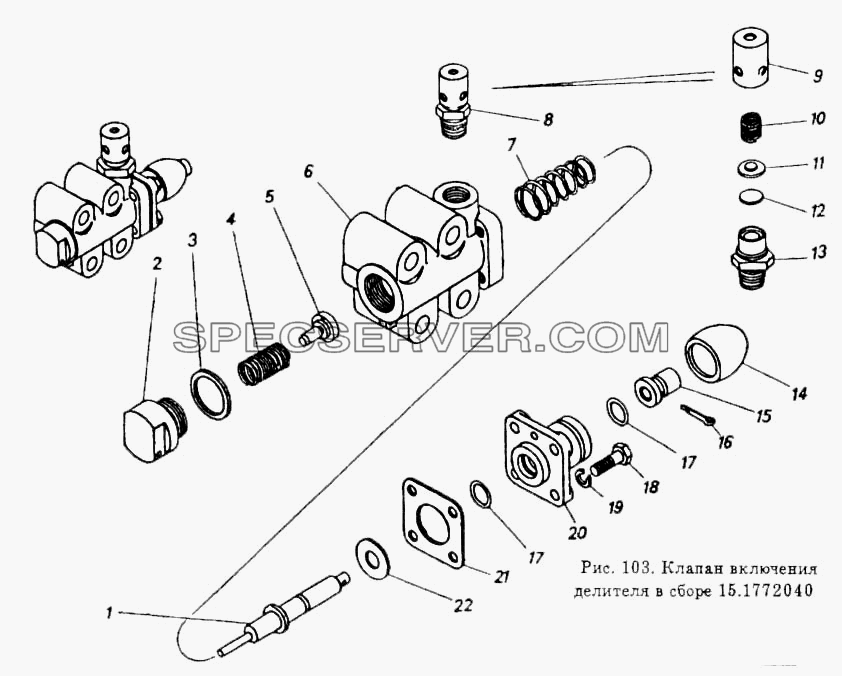

Клапан включения делителя в сборе для КамАЗ-5320 (список запасных частей)

Клапан включения делителя в сборе для КамАЗ-5320 (список запасных частей)

Клапан включения делителя в сборе для КамАЗ-5320 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 15-1772040 Клапан включения делителя передач в сборе
1 15.1772046 Шток клапана
2 15.1772122 Корпус пружины впускного клапана
3 1/02795/60 Прокладка прямоугольного сечения 22х28х1
4 15.1772124 Пружина впускного клапана
5 15.1772050 Клапан впускной в сборе
6 15.1772044 Корпус клапана
7 15.1772048 Пружина штока клапана
8 15.1772370 Сапун с клапаном в сборе
9 15.1772373 Колпак корпуса сапуна
10 15.1772376 Пружина
11 15.1772375 Шайба клапана
12 15.1772374 Клапан сапуна
13 15.1772372 Корпус
14 15.1772068 Пылепредохранитель штока клапана воздухораспределителя
15 15.1772058 Ограничитель штока клапана
16 1/07342/01 Шплинт разводной 2х15
17 15.1772052 Кольцо уплотнительное
18 1/09024/21 Болт М6-6gх20
19 1/05164/73 Шайба 6 пружинная
20 15.1772062 Крышка клапана
21 15.1772066 Прокладка крышки цилиндра
22 870633 Шайба плоская 11х24х1,2
