Запчасти: Дифференциал и полуоси заднего моста для КамАЗ-5320

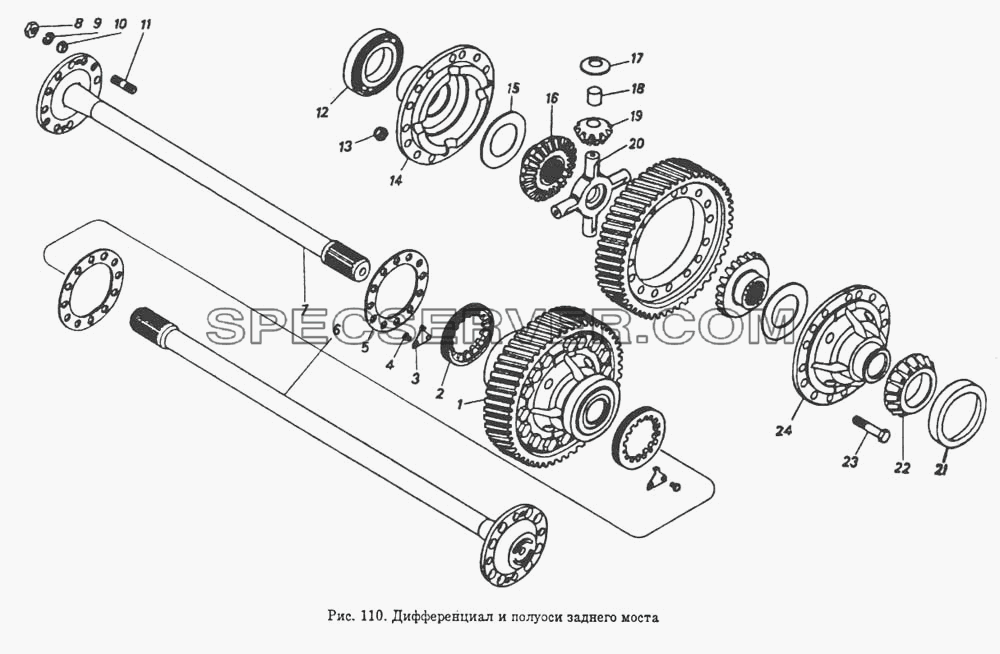

Дифференциал и полуоси заднего моста для КамАЗ-5320 (список запасных частей)

Дифференциал и полуоси заднего моста для КамАЗ-5320 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 5320-2403010-20 Дифференциал заднего моста в сборе
- 5320-2403010-30 Дифференциал заднего моста в сборе (по заказу потребителя)(Ио = 5,94)
- 5320-2403016 Чашки дифференциала заднего мосла (комплект)
- 5320-2403054 Сателлит с втулкой в сборе
1 5320-2403010-10 Дифференциал заднего моста в сборе (по заказу потребителя)(Ио= 6,53)
2 5320-2403040 Гайка подшипника
3 5320-2403043 Стопор гайки
4 1/42376/21 Болт М8-6gх12
5 5320-2403048 Прокладка полуоси
6 5320-2403071 Полуось длинная левая
7 5320-2403070 Полуось короткая правая
8 1/21641/21 Гайка М16х1,5-6Н
9 1/05172/77 Шайба 16 пружинная
10 5320-2403072 Втулка разжимная шпильки полуоси
11 853303 Шпилька М16х1,5х22х35
12 864720 Подшипник
13 251648 Гайка М14х1,5-6Н ОСТ 37.001.197-75
14 5320-2403018 Чашка дифференциала правая
15 5320-2403051 Шайба опорная
16 5320-2403050 Шестерня полуоси
17 5320-2403058 Шайба опорная
18 5320-2403063 Втулка сателлита дифференциала заднего моста
19 5320-2403055 Сателлит
20 5320-2403060 Крестовина дифференциала заднего моста
21 864721 Кольцо наружное
22 864722 Кольцо внутреннее с сепаратором и роликами в сборе
23 1/59777/31 Болт М14х1,5-6gх75
24 5320-2403019 Чашка дифференциала левая
Запчасти: Мост промежуточный для КамАЗ-5320

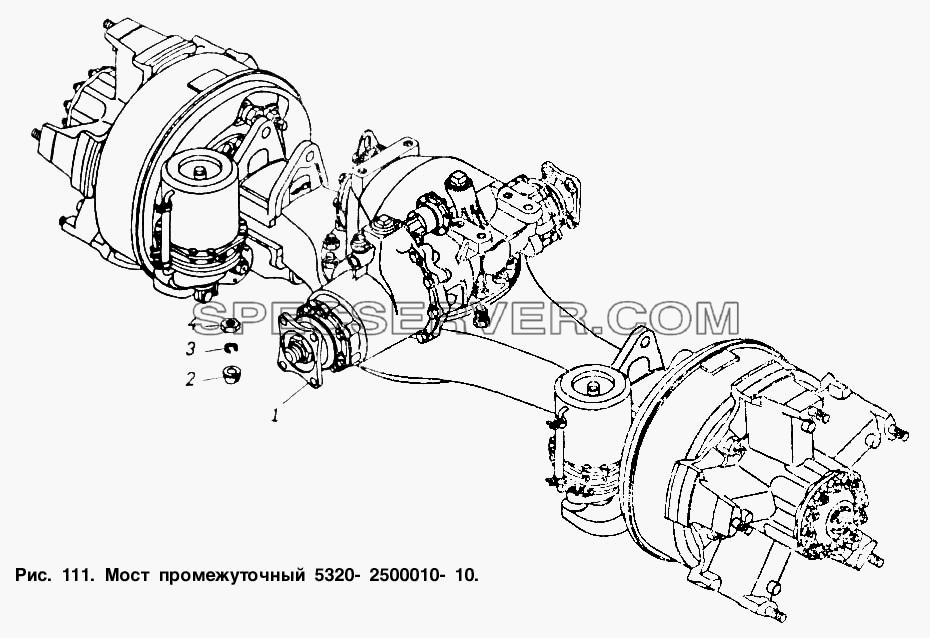

Мост промежуточный для КамАЗ-5320 (список запасных частей)

Мост промежуточный для КамАЗ-5320 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 5320-2500010-20 Мост промежуточный в сборе (для моделей 5320, 5410, 55102 - по заказу потребителя) (Ио = 7,22)
- 5320-2500010-30 Мост промежуточный в сборе (для моделей 5320, 5410, 55102 - по заказу потребителя) (Ио = 5,94)
- 5511-2500010-10 Мост промежуточный в сборе (для моделей 53212, 54112, 5511 - по заказу потребителя)(Ио = 6,53)
- 5511-2500010-20 Мост промежуточный в сборе (для модели 5511 - по заказу потребителя)(Ио = 7,22)
- 5511-2500010-30 Мост промежуточный в сборе (Ио = 5,94)
1 5320-2500010-10 Мост промежуточный в сборе (Ио = 6,53)
2 5320-2403072 Втулка разжимная шпильки полуоси
3 1/05172/77 Шайба 16 пружинная
4 1/21641/21 Гайка М16х1,5-6Н
Запчасти: Картер моста промежуточного для КамАЗ-5320

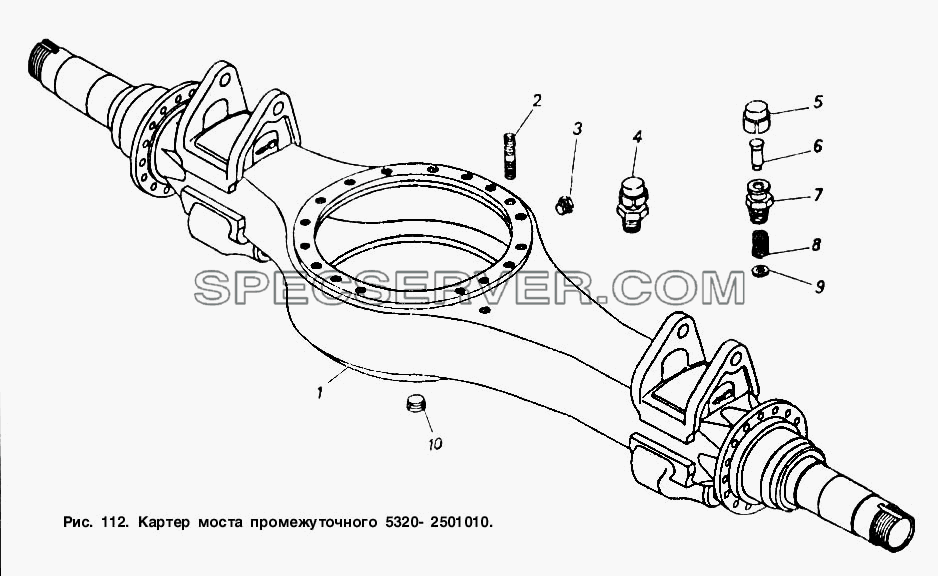

Картер моста промежуточного для КамАЗ-5320 (список запасных частей)

Картер моста промежуточного для КамАЗ-5320 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 1/18006/31 Шпилька картера М16х1,5х22х45
- 2101-2401046 Пробка магнитная в сборе
1 5320-2501010 Картер промежуточного моста в сборе
2 1/18004/31 Шпилька М16х1,5х22х35
3 262542 Пробка КГ1/4"
4 864000 Клапан предохранительный на давление 0,12-0,24 кг/см2
5 864003 Колпачок клапана (453576512)
6 864002 Клапан
7 864001 Штуцер клапана
8 864004 Пружина
9 853643 Шайба плоская специальная 2,5х6,2
10 2101-2401046 Пробка магнитная в сборе
Запчасти: Передача главная моста промежуточного для КамАЗ-5320

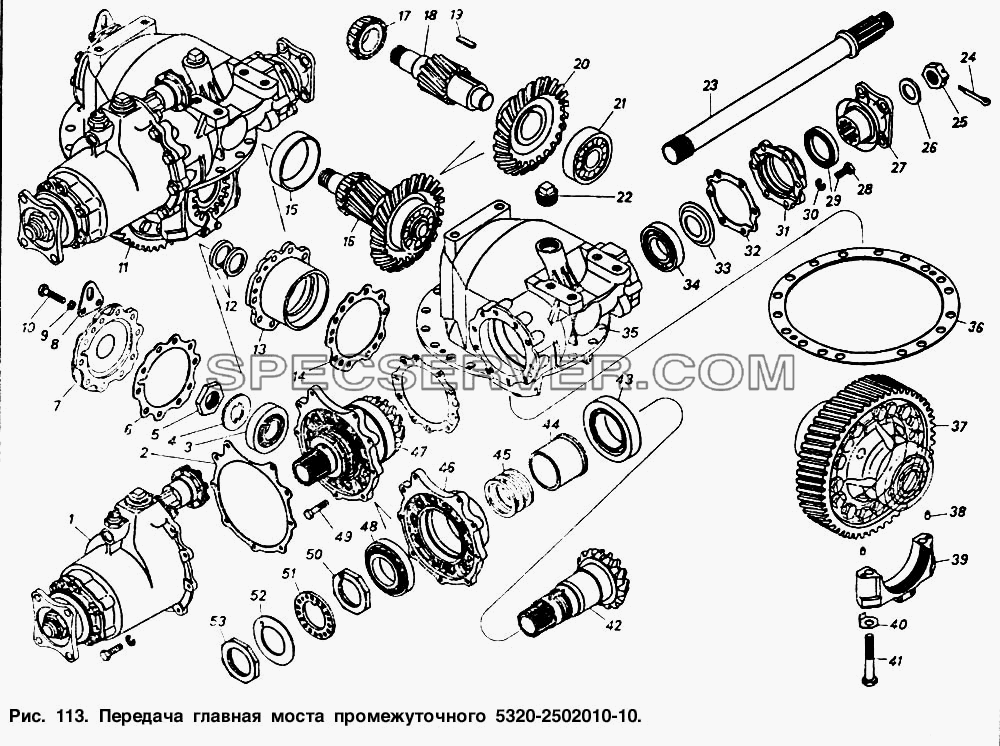

Передача главная моста промежуточного для КамАЗ-5320 (список запасных частей)

Передача главная моста промежуточного для КамАЗ-5320 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 5320-2402015 Картер главной передачи с крышками подшипников в сборе
- 5320-2402064-20 Шестерня ведомая коническая и ведущая цилиндрическая в сборе
- 5320-2402064-30 Шестерня ведомая в сборе
- 5320-2402064-40 Шестерня ведомая в сборе
- 5320-2402076 Крышка подшипников дифференциала в сборе
- 5320-2402089 Шайба регулировочная
- 5320-2402090 Шайба регулировочная
- 5320-2402091 Шайба регулировочная
- 5320-2402092 Шайба регулировочная
- 5320-2402093 Шайба регулировочная
- 5320-2402094 Шайба регулировочная
- 5320-2402095 Шайба регулировочная
- 5320-2402097 Прокладка регулировочная
- 5320-2402098 Прокладка регулировочная
- 5320-2402099 Прокладка регулировочная
- 5320-2402100 Прокладка регулировочная
- 5320-2402110-20 Шестерня ведущая цилиндрическая
- 5320-2402110-30 Шестерня ведущая цилиндрическая
- 5320-2402110-40 Шестерня ведущая цилиндрическая
- 5320-2402120-20 Шестерня ведомая цилиндрическая
- 5320-2402120-30 Шестерня ведомая цилиндрическая
- 5320-2402120-40 Шестерня ведомая цилиндрическая
- 5320-2402189 Шайба регулировочная подшипников
- 5320-2402190 Шайба регулировочная подшипников
- 5320-2402191 Шайба регулировочная подшипников
- 5320-2402192 Шайба регулировочная подшипников
- 5320-2402193 Шайба регулировочная подшипников
- 5320-2402194 Шайба регулировочная подшипников
- 5320-2402195 Шайба регулировочная подшипников
- 5320-2502010-20 Передача главная промежуточного моста в сборе (для моделей 5320,5410, 55102 - по заказу потребителя)(Ио = 7,22
- 5320-2502010-30 Передача главная промежуточного моста в сборе (для моделей 5320, 53212, 5410, 54112, 55102 - по заказу потреби
- 5320-2502010-40 Передача главная промежуточного моста в сборе (для модели 5511- по заказу потребителя)(Ио = 5,43)
- 5320-2502020 Комплект конических шестерен для запасных частей
- 5320-2502064 Гайка
- 5320-2502208 Крышка заднего подшипника с сальником в сборе
- 853758 Штифт стопорный 5х12
1 5320-2506010 Дифференциал межосевой моста промежуточного в сборе
2 5320-2506115 Прокладка картера межосевого дифференциала
3 27310НУ1 Подшипник
3 853948 Подшипник роликовый конический в сборе
4 5320-2402249 Шайба опорная
5 5320-2402269 Гайка подшипника
6 5320-2402047 Прокладка
7 5320-2402126 Крышка стакана подшипника
8 5320-2402371 Скоба редуктора
9 1/05170/77 Шайба 12 пружинная
10 1/55408/21 Болт М12х1,25-6gх50
11 5320-2502010-10 Передача главная промежуточного моста в сборе (для моделей 53212, 54112, 5511 - по заказу потребителя) (Ио =
12 5320-2402088 Шайба регулировочная
13 5320-2402112 Стакан подшипника
14 5320-2402096 Прокладка регулировочная
15 864771 Кольцо подшипника наружное
16 5320-2402064-10 Шестерня ведомая в сборе
17 864770 Кольцо внутреннее с сепаратором и роликами в сборе
18 5320-2402110-10 Шестерня ведущая цилиндрическая
19 853800 Шпонка 14х9х45
20 5320-2402060 Шестерня ведомая коническая
21 6-102409М Подшипник в сборе
21 864715 Подшипник роликовый радиальный в сборе
22 262515 Пробка КГ 1/4" ОСТ 37.001.178-82
23 5320-2502201 Вал задний промежуточного моста
24 1/07350/01 Шплинт 4,7х50
25 853522 Гайка прорезная МЗЗх1,5-6Н
26 862500 Шайба плоская 34х60х6
27 5320-2402036 Фланец ведущего вала в сборе
28 1/59709/21 Болт М10х1,25-6gх35
29 864180 Манжета с пружиной в сборе
30 1/05168/77 Шайба 10 пружинная
31 5320-2502209 Крышка подшипника
32 5320-2402225 Прокладка крышки
33 5320-2402041 Маслоотражатель
34 6-310К Подшипник
34 864716 Подшипник
35 5320-2402018 Картер главной передачи
36 5320.2402034 Прокладка картера
37 5320-2402120-10 Шестерня ведомая цилиндрическая заднего моста
38 5320-2402077 Штифт крышки подшипника дифференциала
39 5320-2402079 Крышка подшипника
40 5320-2402078-10 Шайба стопорная
41 853035 Болт М18х1,5-6gх110
42 5320-2502017 Шестерня промежуточного моста ведущая
43 6-7516А Подшипник в сборе
43 864728 Подшипник роликовый конический в сборе
44 5320-2502029 Втулка распорная
45 5320-2402188 Шайба регулировочная подшипников
46 5320-2502049 Стакан подшипников ведущей конической шестерни
47 5320-2502012 Шестерня ведущая коническая в сборе
48 6-7214АУ Подшипник роликовый конический однорядный ГОСТ 520-89
48 864724 Подшипник роликовый конический в сборе
49 1/42749/31 Болт самоконтрящийся М12х1,25-6gх50
50 5320-2502063 Гайка подшипника ведущей конической шестерни промежуточного моста в сборе
51 5320-2502175 Шайба опорная
52 5320-2502067 Шайба замочная контргайки
53 853550 Гайка М68х1,5-6Н

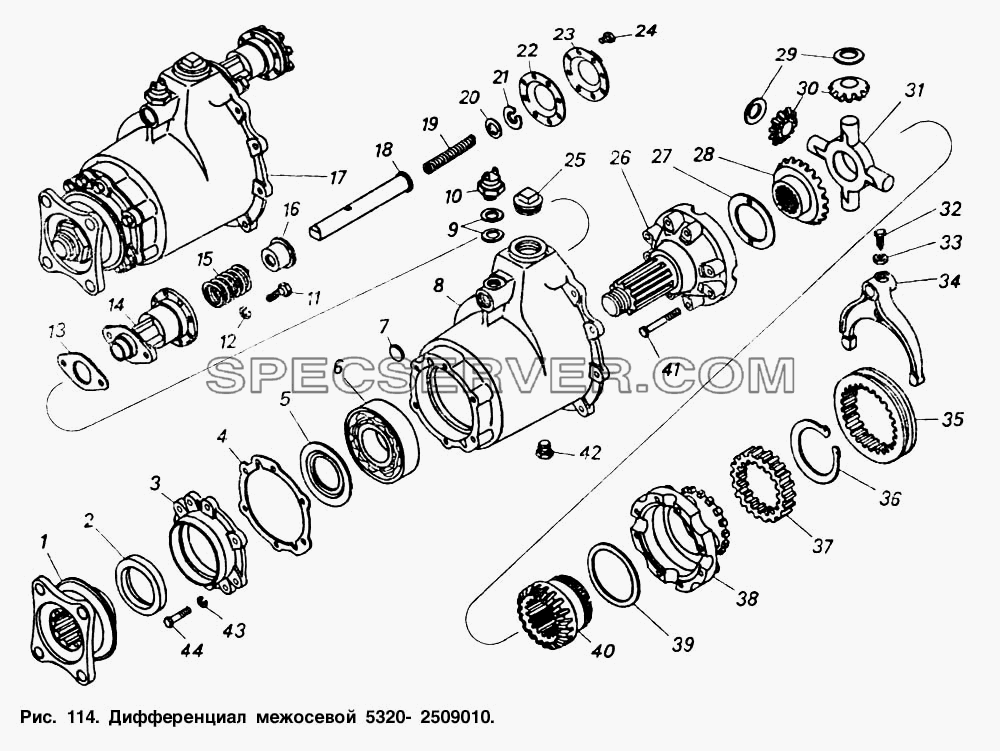

Дифференциал межосевой для КамАЗ-5320 (список запасных частей)

Дифференциал межосевой для КамАЗ-5320 (список запасных частей)

Дифференциал межосевой для КамАЗ-5320 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 1/02813/80 Прокладка уплотнительная 16х22х1
- 5320-2506016 Чашка дифференциала в сборе (комплект для запасных частей)
- 5320-2506026 Крышка подшипника в сборе
- 5320-2506055 Сателлит
- 5320-2506063 Втулка сателлита
- 5320-2511010 Привод блокировки межосевого дифференциала
- 5320-2511036 Трубка подвода воздуха четвертая в сборе
- 5320-2611037 Трубка
- 53212-2511010 Привод блокировки межосевого дифференциала
- 53212-2511036 Трубка подвода воздуха четвертая в сборе
- 53212-2511037 Трубка
- 5410-2511010 Привод блокировки межосевого дифференциала
- 5410-2511037 Трубка
- 5410.2511036 Трубка подвода воздуха четвертая в сборе
- 864176 Манжета 70х92 в сборе
- 864179 Пружина манжеты
- 864846 Муфта 6 конусная
- 864847 Гайка накидная М10х1-6Н
1 5320-2506037 Фланец первичного вала в сборе
2 862500 Шайба плоская 34х60х6
3 5320-2506027 Крышка подшипника
4 5320-2506029 Прокладка крышки подшипника
5 5320-2506041 Маслоотражатель
6 864777 (311) Подшипник
7 1/01589/00 Заглушка 22 расширяющаяся
8 5320-2506111 Картер межосевого дифференциала
9 1/02785/50 Прокладка регулировочная 16х22х0,5
10 4310-3710136 Выключатель блокировки
11 1/59709/21 Болт М10х1,25-6gх35
12 1/05168/77 Шайба 10 пружинная
13 5320-2509157 Прокладка уплотнительная
14 5320-2509015 Корпус механизма блокировки
15 5320-2509023 Пружина возвратная
16 5320-2509019 Стакан механизма блокировки
17 5320-2509010 Механизм блокировки межосевого дифференциала в сборе
18 5320-2509020 Стержень механизма блокировки
19 5320-2509065 Пружина нажимная
20 5320-2509025 Крышка стакана механизма блокировки
21 862810 Кольцо упорное
22 5320-2509017 Диафрагма механизма блокировки межосевого дифференциала
23 5320-2509024 Крышка корпуса механизма блокировки (сварка)
24 1/09020/21 Болт М6-6gх12
25 262515 Пробка КГ 1/4" ОСТ 37.001.178-82
26 5320-2506018 Чашка межосевого дифференциала передняя
27 5320-2506051 Шайба опорная
28 5320-2506126 Шестерня коническая привода заднего моста
29 5320-2506058 Шайба сателлита
30 5320-2506054 Сателлит с втулкой в сборе
31 5320-2506060 Крестовина межосевого дифференциала
32 853350 Винт установочный М10х1,25-6gх25
33 1/21647/01 Гайка М10х1,25
34 5320-2509049 Вилка блокировки
35 5320-2509053 Муфта блокировки межосевого дифференциала
36 862809 Кольцо упорное
37 5320-2506131 Муфта шестерни привода среднего моста межосевого дифференциала
38 5320-2506019 Чашка межосевого дифференциала задняя
39 5320-2506065 Шайба опорная
40 5320-2506130 Шестерня коническая моста промежуточного
41 1/42344/31 Болт самоконтрящийся М10х1,25-6gх70
42 262542 Пробка КГ1/4"
43 1/05168/77 Шайба 10 пружинная
44 1/59709/21 Болт М10х1,25-6gх35

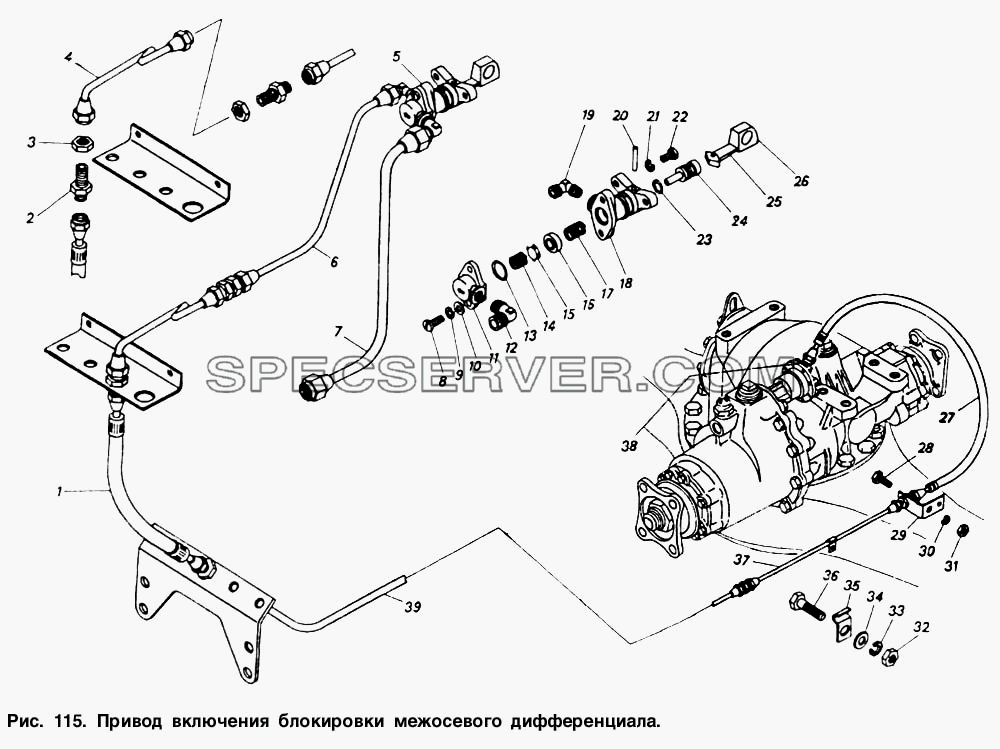

Привод включения блокировки межосевого дифференциала для КамАЗ-5320 (список запасных частей)

Привод включения блокировки межосевого дифференциала для КамАЗ-5320 (список запасных частей)

Привод включения блокировки межосевого дифференциала для КамАЗ-5320 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 5320-2511021 Трубка
- 5320-2511025 Трубка
- 5320-2511029 Трубка
- 5320-2511033 Трубка
- 5320-2511066 Шток крана в сборе
- 5320-3506369 Шланг гибкий
- 5320-3570165 Шланг соединительный
- 864810 Муфта обжимная
- 864810 Муфта обжимная
- 864811 Гайка накидная М14х1,5-6Н
- 864815 Муфта 8 конусная
- 864828 Ниппель
- 864828 Ниппель
- 864846 Муфта 6 конусная
- 864846 Муфта 6 конусная
- 864846 Муфта 6 конусная
- 864846 Муфта 6 конусная
- 864846 Муфта 6 конусная
- 864847 Гайка накидная М10х1-6Н
- 864847 Гайка накидная М10х1-6Н
- 864847 Гайка накидная М10х1-6Н
- 864847 Гайка накидная М10х1-6Н
- 8G4847 Гайка накидная М10х1-6Н
1 5320.3506368 Шланг соединительный первый в сборе
2 853963 Штуцер фланцевый проходной
3 1/16913/11 Гайка М10х1-6Н низкая
4 5320-2511028 Трубка подвода воздуха вторая в сборе
5 5320-2511060 Кран включения блокировки межосевого дифференциала
6 5320-2511024 Трубка подвода воздуха первая в сборе
7 5320-2511020 Трубка подвода воздуха к крану в сборе
8 1/03767/11 Винт М6-6gх16
9 1/05164/77 Шайба 6 пружинная
10 1/05194/01 Шайба плоская 6х12х1,5
11 5320-2511065 Крышка крана
12 864822 Угольник ввертный
13 864211 Кольцо уплотнительное
14 5320-2511069 Пружина клапана
15 5320-2511076 Клапан крана в сборе
16 5320-2511079 Седло клапана
17 5320-2511073 Пружина штока
18 5320-2511063 Корпус крана
19 853965 Угольник 6 ввертный
20 1/03339/16 Штифт 4х25
21 1/05164/77 Шайба 6 пружинная
22 1/03765/11 Винт М6-6gх12
23 864210 Кольцо уплотнительное
24 5320-2511067 Шток
25 5320-2511071-01 Рычаг крана включения блокировки межосевого дифференциала
26 5320-2511044-10 Ручка управления
27 5320-3570164 Шланг соединительный привода вспомогательного тормоза в сборе
28 1/13069/21 Болт М10х1,25-6gх30
29 5320-2511035 Кронштейн крепления штуцера
30 1/05168/77 Шайба 10 пружинная
31 1/21647/11 Гайка М10х1,25-6Н
32 1/61008/11 Гайка М8х1,25-6Н
33 1/05166/77 Шайба 8 пружинная
34 1/05196/01 Шайба плоская 8х17
35 853931 Скоба
36 1/60438/21 Болт М8-6gх30
37 5320-2511036 Трубка подвода воздуха четвертая в сборе
38 864870 Штуцер ввертный
39 5320-2511032 Трубка подвода воздуха третья в сборе
