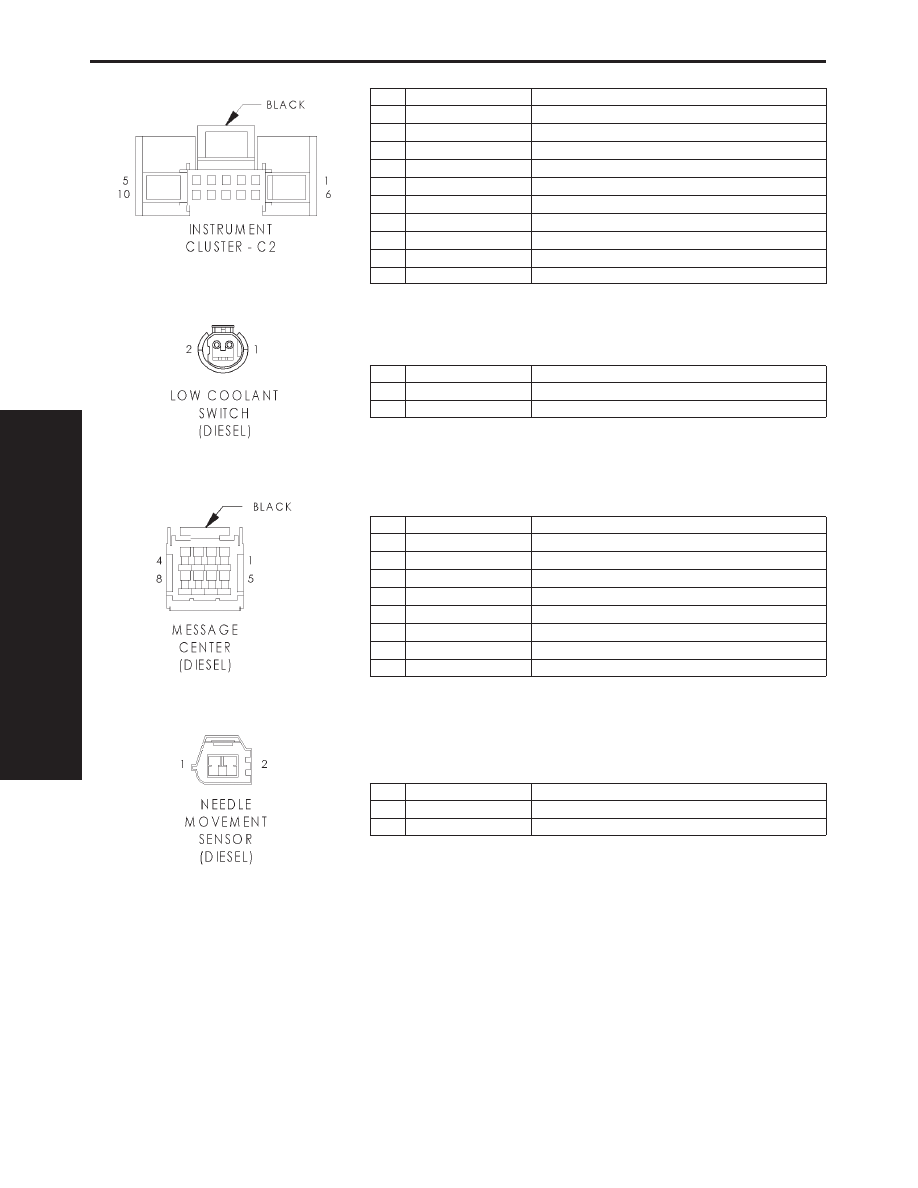

INSTRUMENT CLUSTER C2 - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

D2 20WT/BK

CCD BUS(-)

2

D1 20VT/BR

CCD BUS(+)

3

C81 20LB/WT

REAR WINDOW DEFOGGER RELAY CONTROL

4

C80 20DB/WT

REAR WINDOW DEFOGGER SWITCH SENSE

5

G107 20BK/RD

4WD SWITCH SENSE (PART-TIME)

6

L60 20TN

RIGHT TURN SIGNAL

7

G106 20BK/WT

4WD SWITCH SENSE (FULL-TIME)

8

G26 20LB

KEY-IN IGNITION SWITCH SENSE

9

Z2 18BK/LG

GROUND

10

G10 20LG/RD

SEAT BELT SWITCH SENSE

LOW COOLANT SWITCH (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G18 18PK/BK

COOLANT LEVEL SWITCH SIGNAL

2

K167 20BR/YL

SENSOR GROUND

MESSAGE CENTER (DIESEL) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

F87 20WT/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

-

-

3

-

-

4

K185 20OR/LB

WAIT TO START INDICATOR DRIVER

5

-

-

6

-

-

7

G86 20TN/OR

WATER IN FUEL INDICATOR DRIVER

8

G154 20VT/LG

LOW COOLANT INDICATOR DRIVER

NEEDLE MOVEMENT SENSOR (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K67 18BR/BK

NEEDLE MOVEMENT SENSOR (+)

2

K68 18LG/YL

NEEDLE MOVEMENT SENSOR (-)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

260

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

261

CONNECTOR PINOUTS

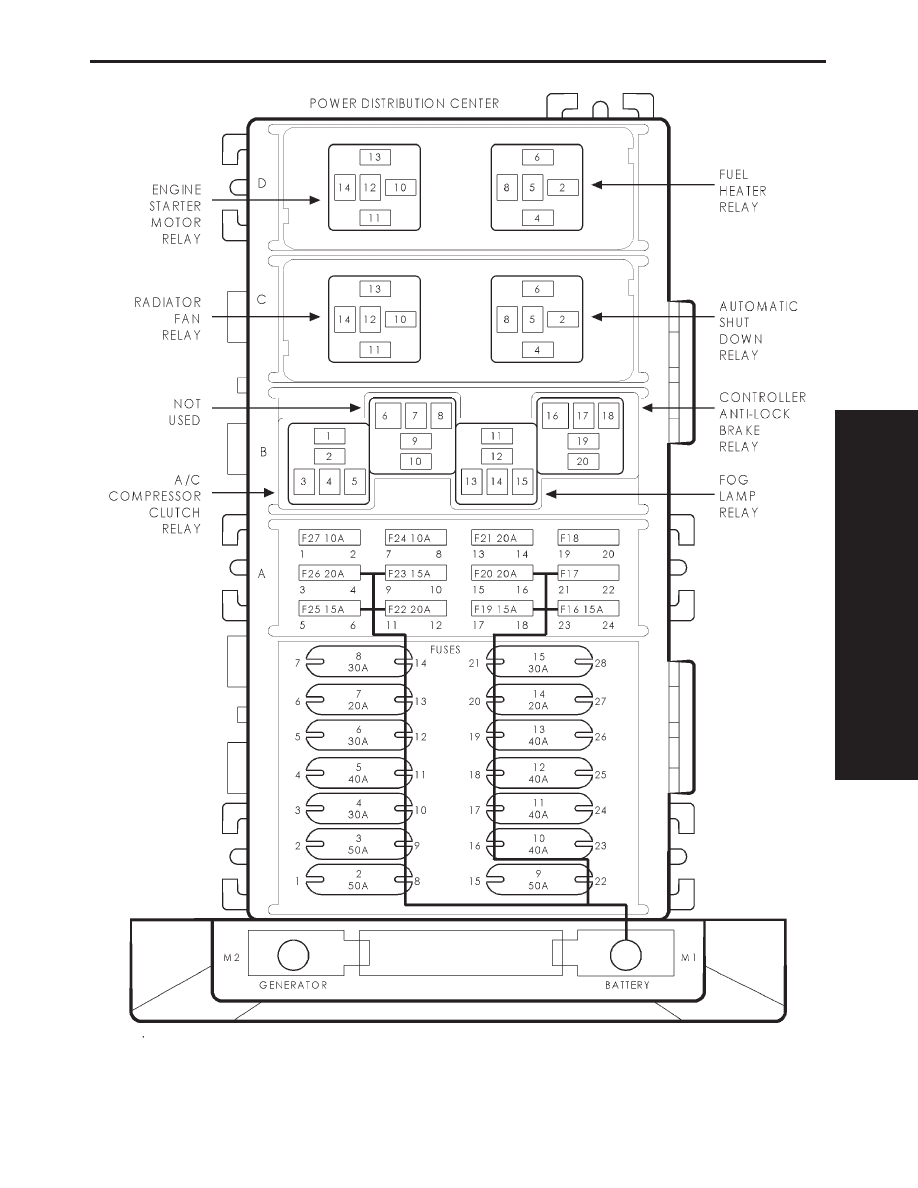

FUSES (DIESEL)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

-

-

-

2

50A

A54 12RD/GY

FUSED B(+)

3

50A

A54 12RD/GY

FUSED B(+)

4

30A

A16 12RD/LG

FUSED B(+)

5

40A

A1 12RD

FUSED B(+)

6

30A

A61 14LG/RD

FUSED B(+)

7

20A

A41 16YL

FUSED B(+)

8

30A

A3 14RD/WT

FUSED B(+)

9

50A

A7 10RD/BK

FUSED B(+)

10

40A

A2 12PK/BK

FUSED B(+)

11

40A

A111 12RD/LG

FUSED B(+)

12

40A

F141 12LG/RD

FUSED B(+)

13

40A

F141 12LG/RD

FUSED B(+)

14

20A

A20 12RD/DB

FUSED B(+)

15

30A

A4 12BK/PK

FUSED B(+)

16

15A

M1 20PK

FUSED B(+)

16

15A

M1 20PK

FUSED B(+)

17

-

-

-

18

-

-

-

19

15A

F32 20PK/DB

FUSED B(+)

20

20A

A17 18RD/BK

FUSED B(+)

20

20A

A17 16RD/BK

FUSED B(+)

21

20A

F142 16DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

22

20A

F75 16VT

FUSED B(+)

23

15A

L9 20BK/PK

FUSED B(+)

24

10A

F16 16RD/LG

FUSED B(+)

25

15A

F61 20WT/OR

FUSED B(+)

26

20A

F34 18TN/BK

FUSED B(+)

27

10A

F1 20DB/GY

FUSED B(+)

A/C COMPRESSOR CLUTCH RELAY (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

B1

A17 16RD/BK

FUSED B(+)

B2

C3 16DB/BK

A/C COMPRESSOR CLUTCH RELAY OUTPUT

B3

C13 20DB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

B4

-

-

B5

A142 18DG

AUTOMATIC SHUT DOWN RELAY OUTPUT

AUTOMATIC SHUT DOWN RELAY (DIESEL)

CAV

CIRCUIT

FUNCTION

C2

A16 12RD/LG

FUSED B(+)

C4

A16 12RD/LG

FUSED B(+)

C5

-

-

C6

K51 20DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

C8

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

C8

A142 18DG

AUTOMATIC SHUT DOWN RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

262

CONNECTOR PINOUTS

ENGINE STARTER MOTOR RELAY (DIESEL)

CAV

CIRCUIT

FUNCTION

D10

A41 16YL

FUSED B(+)

D11

T141 20YL

IGNITION SWITCH OUTPUT (START)

D12

-

-

D13

Z1 20BK

GROUND

D13

Z1 20BK/YL

GROUND

D14

T40 16BR

ENGINE STARTER MOTOR RELAY OUTPUT

FUEL HEATER RELAY (DIESEL)

CAV

CIRCUIT

FUNCTION

D2

A61 14LG/RD

FUSED B(+)

D4

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

D5

-

-

D6

Z1 20BK

GROUND

D8

A93 14RD/BK

FUEL HEATER RELAY OUTPUT

RADIATOR FAN RELAY

CAV

CIRCUIT

FUNCTION

C10

F141 12LG/RD

FUSED B(+)

C11

A142 18DG

AUTOMATIC SHUT DOWN RELAY OUTPUT

C11

A142 18DG

AUTOMATIC SHUT DOWN RELAY OUTPUT

C12

-

-

C13

C27 18DB/PK (RHD)

RADIATOR FAN RELAY CONTROL

C13

C27 20DB/PK (LHD)

RADIATOR FAN RELAY CONTROL

C14

C25 12LB

RADIATOR FAN RELAY OUTPUT

D10

F141 12LG/RD

FUSED B(+)

D11

F20 18WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

D11

F20 18WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

D12

-

-

D13

C27 18DB/PK

RADIATOR FAN RELAY CONTROL

D14

C25 12LB

RADIATOR FAN RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

263

CONNECTOR PINOUTS
