Jeep XJ. Manual - part 653

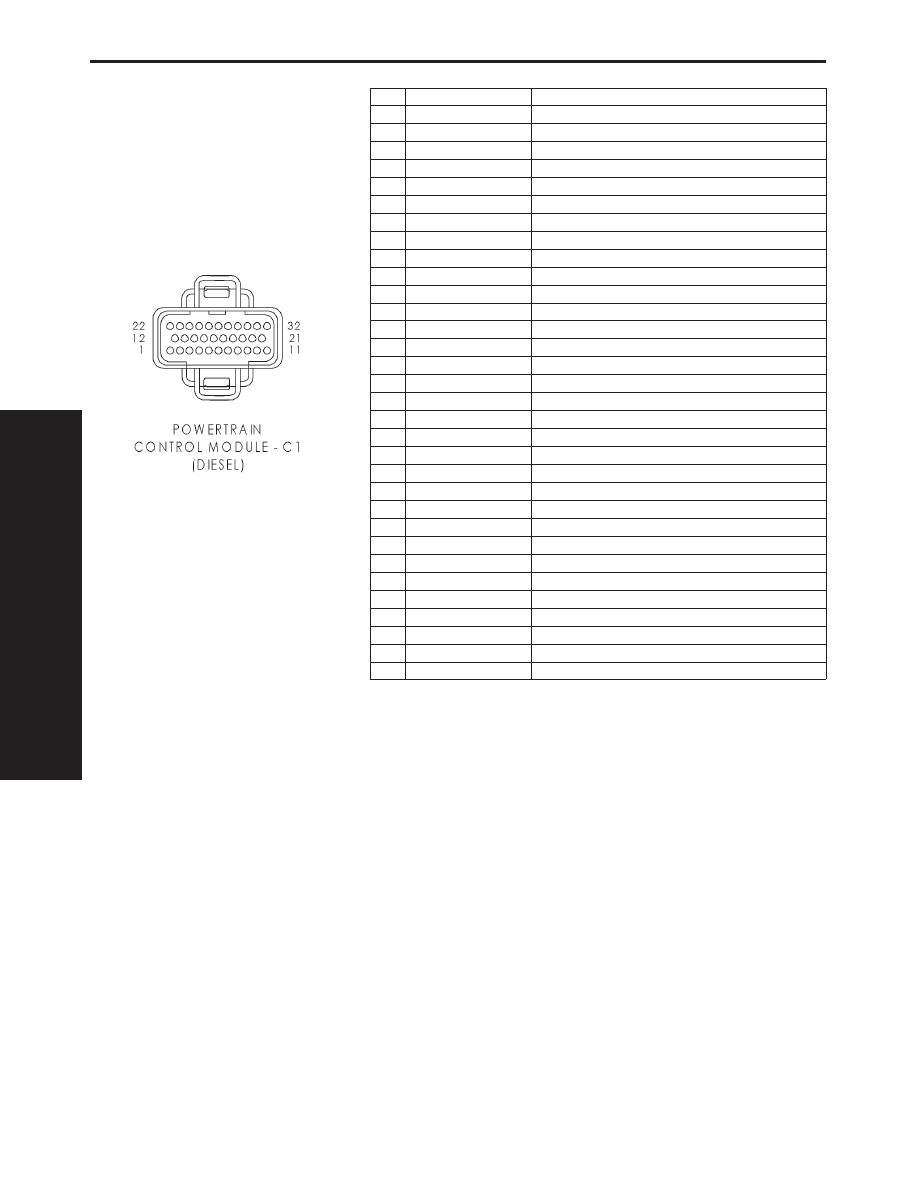

POWERTRAIN CONTROL MODULE C1 (DIESEL) - 32 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

-

-

4

K167 18BR/YL

SENSOR GROUND

5

-

-

6

-

-

7

-

-

8

K159 18VT/RD

ENGINE SPEED SENSOR SIGNAL

9

-

-

10

-

-

11

-

-

12

G18 18PK/BK

COOLANT LEVEL SWITCH SIGNAL

13

-

-

14

-

-

15

-

-

16

K222 18TN/RD

ENGINE COOLANT TEMP SENSOR SIGNAL

17

K7 18OR

5V SUPPLY

18

G8 18LB/BK

FUEL MONITOR OUTPUT SIGNAL

19

-

-

20

-

-

21

-

-

22

F16 16RD/LG

FUSED B(+)

23

-

-

24

-

-

25

-

-

26

-

-

27

G123 18DG/WT

WATER IN FUEL SENSOR SIGNAL

28

-

-

29

-

-

30

-

-

31

Z12 14BK/TN

GROUND

32

Z12 14BK/TN

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

264

CONNECTOR PINOUTS

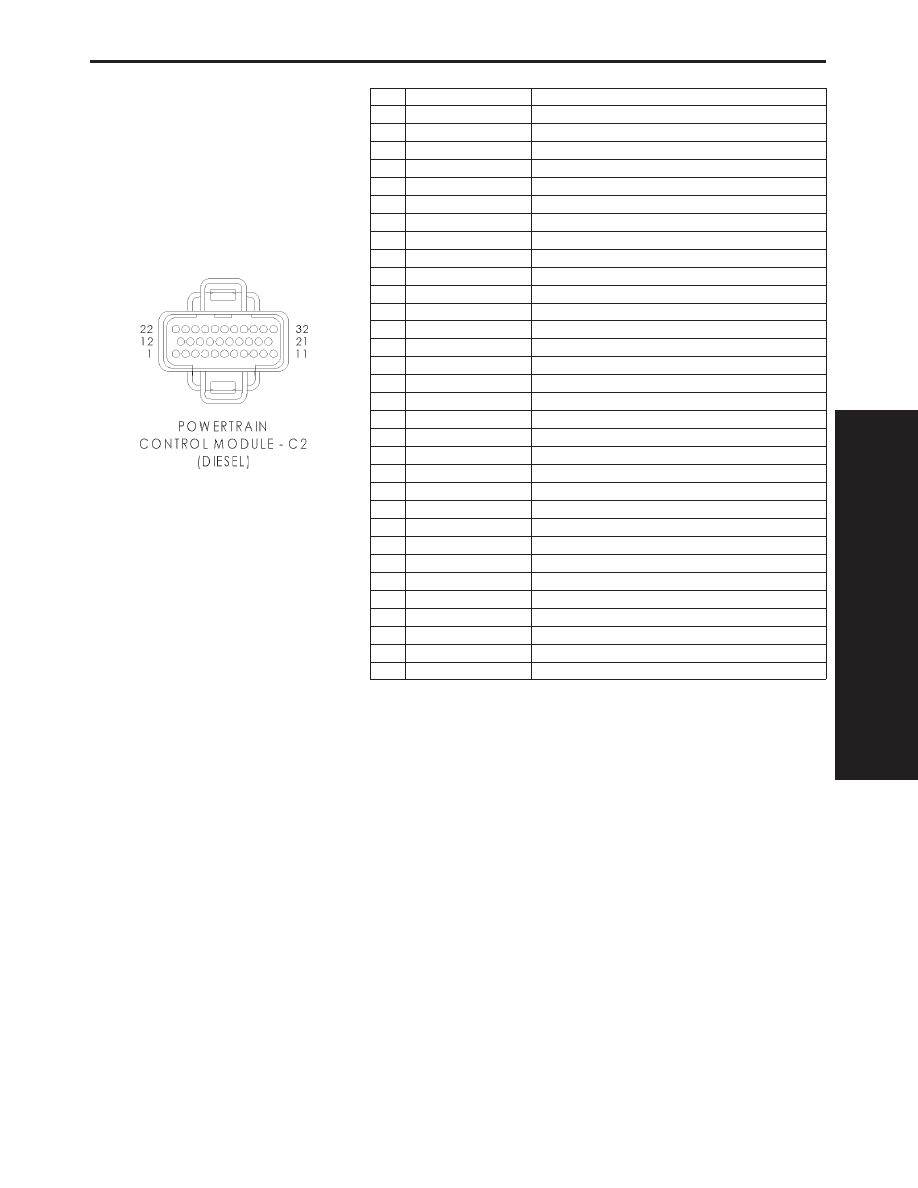

POWERTRAIN CONTROL MODULE C2 (DIESEL) - 32 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

K20 18DG

GENERATOR FIELD

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

V66 18RD/LG

SPEED CONTROL INDICATOR SIGNAL

19

-

-

20

-

-

21

-

-

22

-

-

23

G60 18GY/YL

ENGINE OIL PRESSURE SENSOR SIGNAL

24

-

-

25

-

-

26

-

-

27

G7 18WT/OR

VEHICLE SPEED SENSOR SIGNAL

28

-

-

29

-

-

30

-

-

31

-

-

32

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

265

CONNECTOR PINOUTS

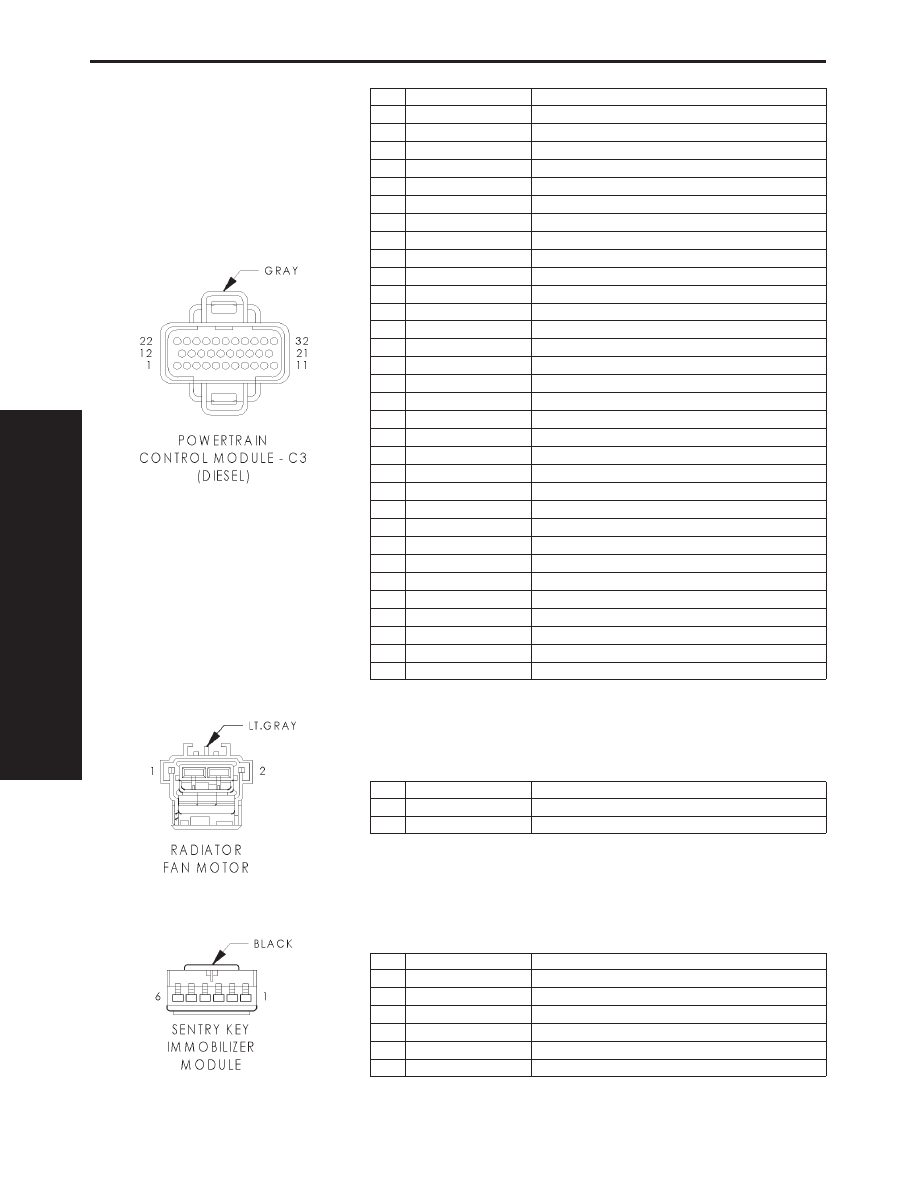

POWERTRAIN CONTROL MODULE C3 (DIESEL) - 32 WAY

CAV

CIRCUIT

FUNCTION

1

C103 18DG

A/C REQUEST OUTPUT

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

G154 18VT/LG

LOW COOLANT INDICATOR DRIVER

9

G86 18TN/OR

WATER IN FUEL INDICATOR DRIVER

10

-

-

11

-

-

12

A142 16DG/OR

AUTOMATIC HUT DOWN RELAY OUTPUT

13

-

-

14

-

-

15

K118 18PK/YL

BATTERY TEMPERATURE SENSOR SIGNAL

16

G55 18OR/BK

ENABLE DISABLE SIGNAL

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

K48 18OR/RD

FAULT INDICATOR REQUEST INPUT

23

C90 18LG

A/C SWITCH SENSE

24

-

-

25

K72 18DG/OR

GENERATOR SOURCE

26

K226 18DB/LG

FUEL LEVEL SENSOR SIGNAL

27

D21 18BK

SCI TRANSMIT

28

D2 18WT/BK

CCD BUS (-)

29

D20 18LG/BK

SCI RECEIVE

30

D1 18VT/BR

CCD BUS (+)

31

-

-

32

-

-

RADIATOR FAN MOTOR - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C25 12LB

RADIATOR FAN RELAY OUTPUT

2

Z1 12BK

GROUND

SENTRY KEY IMMOBILIZER MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

D1 20VT/BR

CCD BUS(+)

2

D2 20WT/BK

CCD BUS(-)

3

Z2 20BK/LG

GROUND

4

F87 20WT/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

Z2 20BK/LG

GROUND

6

F1 20DB/GY

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

266

CONNECTOR PINOUTS

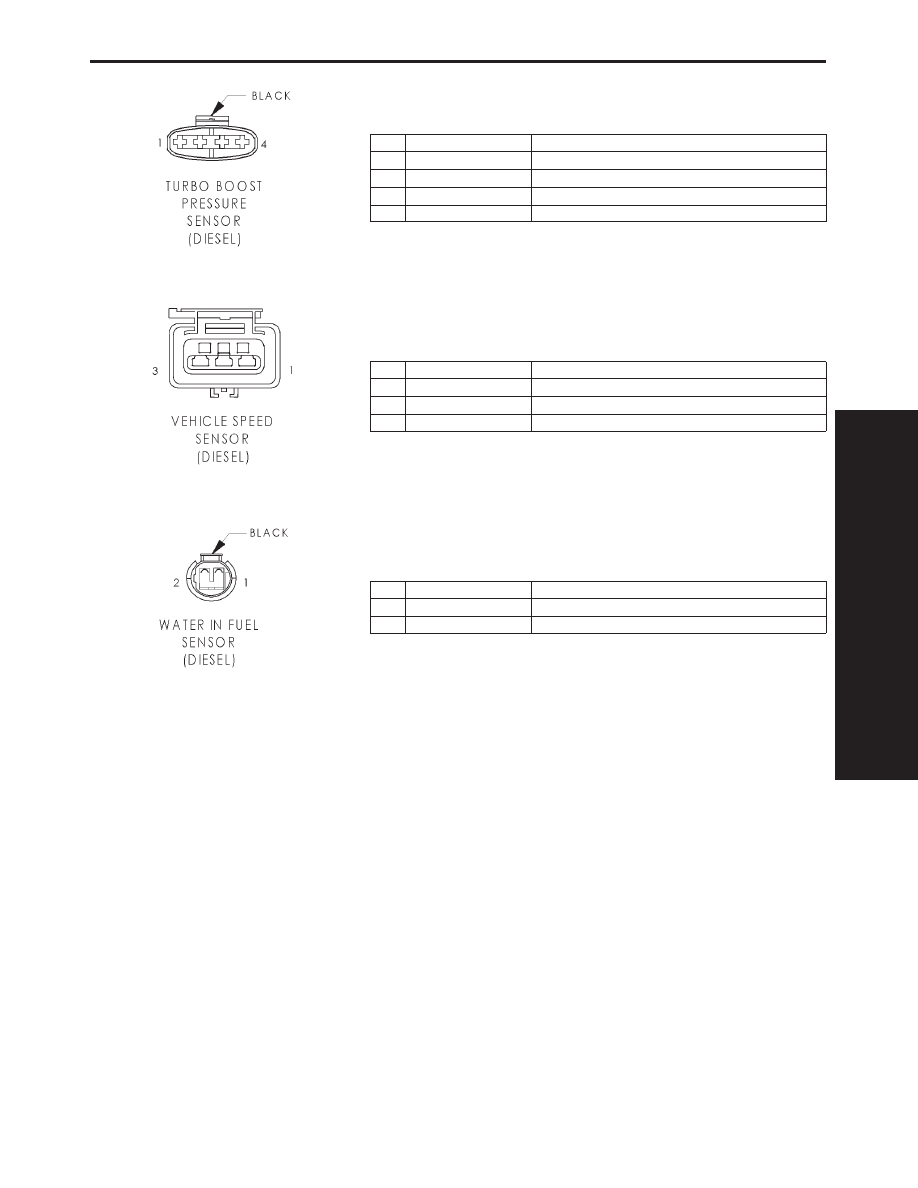

TURBO BOOST PRESSURE SENSOR (DIESEL) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K4 20BK/LB

SENSOR GROUND

2

K21 20BK/RD

INTAKE AIR TEMPERATURE SENSOR SIGNAL

3

K9 20LB

5V SUPPLY

4

K1 20DG/RD

BOOST PRESSURE SENSOR SIGNAL

VEHICLE SPEED SENSOR (DIESEL) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K7 18OR

5V SUPPLY

2

K167 18BR/YL

SENSOR GROUND

3

G7 8WT/OR

VEHICLE SPEED SENSOR SIGNAL

WATER IN FUEL SENSOR (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G123 18DG/WT

WATER IN FUEL SENSOR SIGNAL

2

K167 20BR/YL

SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

267

CONNECTOR PINOUTS
