8.7

LAMPS

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

252

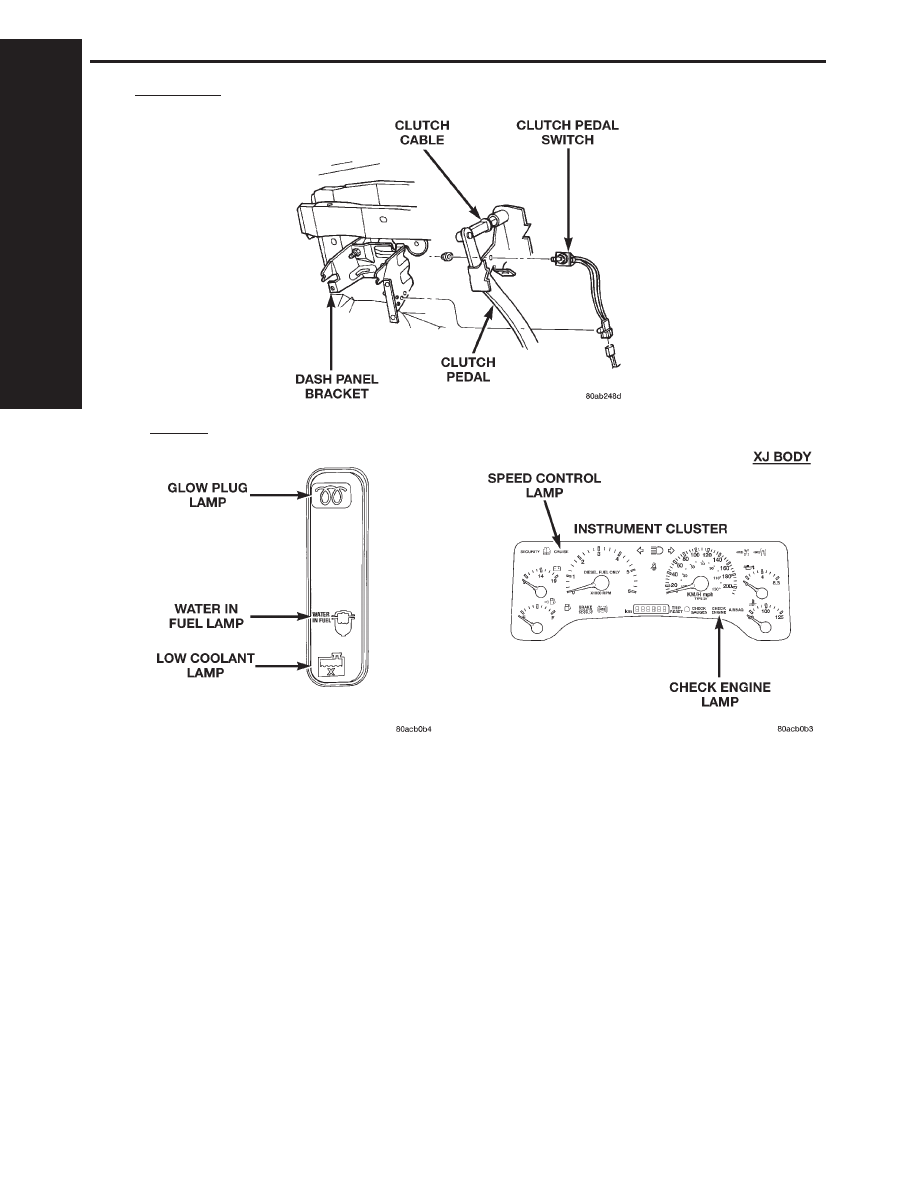

COMPONENT LOCATIONS

8.6

SWITCHES (Continued)

9.0

CONNECTOR PINOUTS

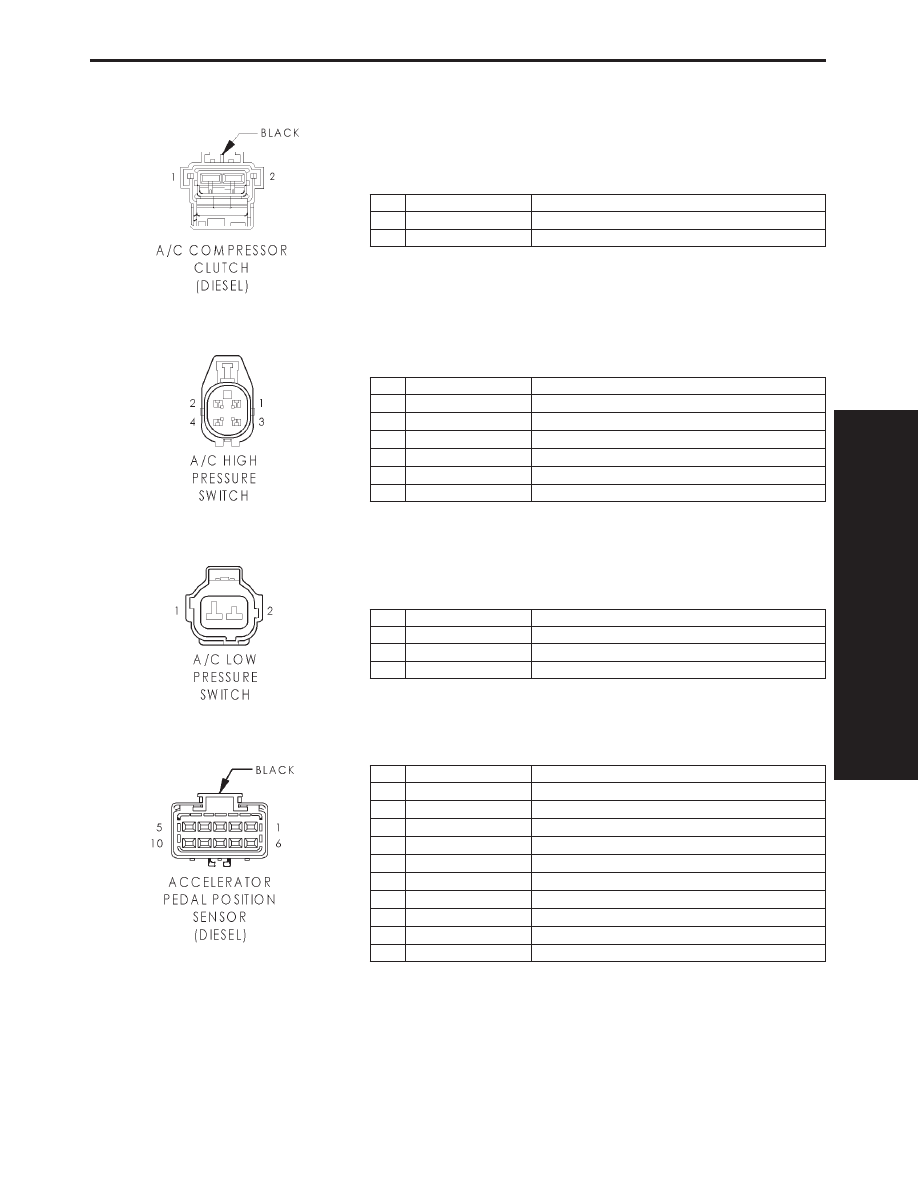

A/C COMPRESSOR CLUTCH (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C3 14DB/BK

A/C COMPRESSOR CLUTCH RELAY OUTPUT

2

Z1 16BK

GROUND

A/C HIGH PRESSURE SWITCH - 4 WAY

CAV

CIRCUIT

FUNCTION

1

C21 20DB/PK

A/C SWITCH SENSE

2

C48 18TN

RADIATOR FAN REQUEST

3

C90 20LG (GAS)

A/C SWITCH SENSE

3

Z1 18BK (DIESEL)

GROUND

4

C22 20DB/WT (DIESEL)

A/C PRESSURE SWITCH SENSE

4

C90 20LG (GAS)

A/C SWITCH SENSE

A/C LOW PRESSURE SWITCH - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK (DIESEL)

GROUND

1

C22 18DB/WT (GAS)

PRESSURE SWITCH OUTPUT

2

C21 20DB/PK

A/C SWITCH SENSE

ACCELERATOR PEDAL POSITION SENSOR (DIESEL) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

K4 20BK/LB

SENSOR GROUND

4

-

-

5

K151 20WT

LOW IDLE POSITION SWITCH SIGNAL

6

-

-

7

K22 20OR/DB

ACCELERATOR PEDAL POSITION SENSOR SIGNAL

8

K255 20WT/DG

ACCELERATOR PEDAL POSITION SENSOR GROUND

9

-

-

10

K6 20VT/WT

5V SUPPLY

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

253

CONNECTOR PINOUTS

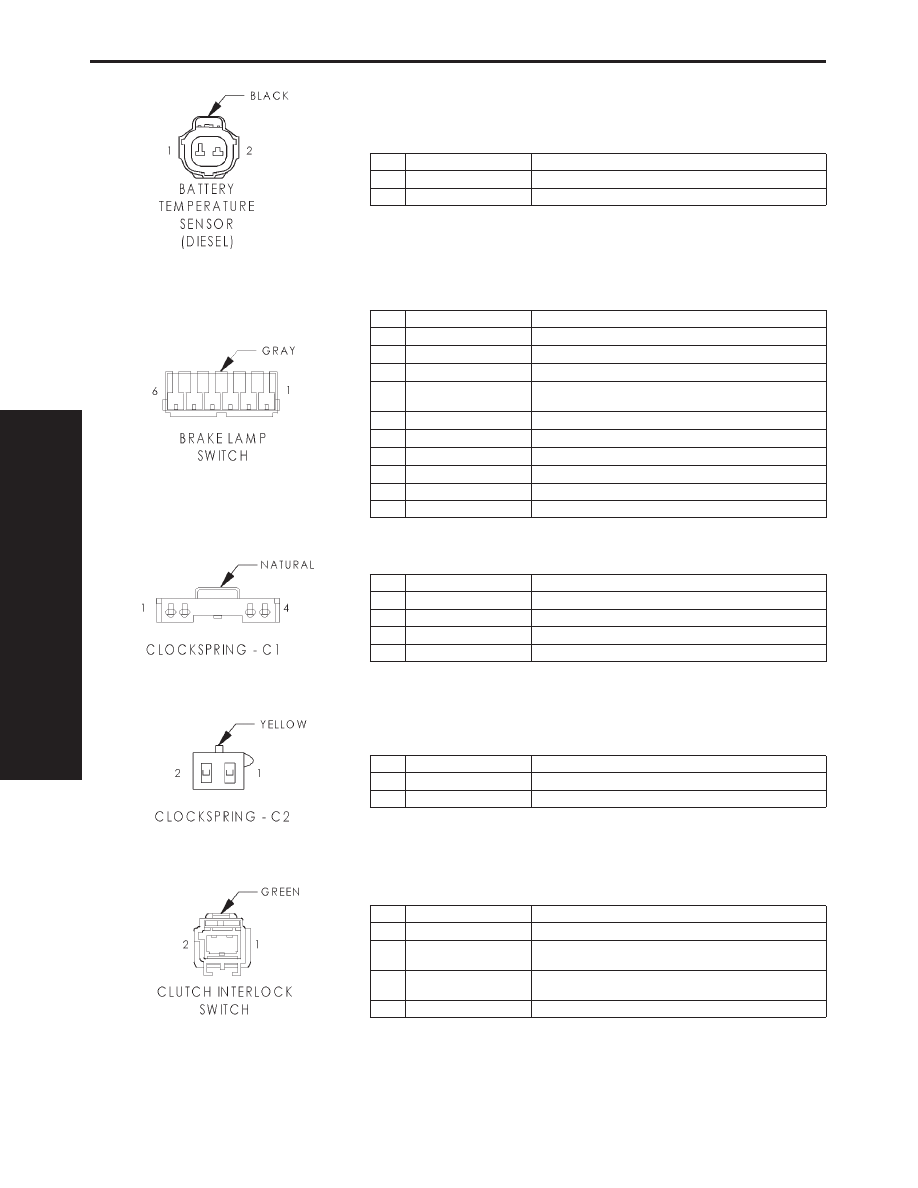

BATTERY TEMPERATURE SENSOR (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K118 18PK/YL

BATTERY TEMPERATURE SENSOR SIGNAL

2

K167 20BR/YL

SENSOR GROUND

BRAKE LAMP SWITCH - GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

K29 18WT/PK (GAS)

BRAKE LAMP SWITCH SENSE

1

K29 18WT/PK (DIESEL)

SECONDARY BRAKE SWITCH SIGNAL

2

Z1 18BK

GROUND

2

Z1 20BK (LHD BUILT UP
EXPORT)

GROUND

3

V32 20YL/RD

SPEED CONTROL SUPPLY

4

V30 20DB/RD

SPEED CONTROL BRAKE SWITCH OUTPUT

5

L50 20WT/TN (LHD GAS)

BRAKE LAMP SWITCH OUTPUT

5

L50 20WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

5

L50 20WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

6

F32 20PK/DB

FUSED B(+)

CLOCKSPRING C1 - NATURAL 4 WAY

CAV

CIRCUIT

FUNCTION

1

X3 20BK/RD

HORN RELAY CONTROL

2

V37 20RD/LG

SPEED CONTROL SWITCH SIGNAL

3

K4 20BK/RD

SENSOR GROUND

4

-

-

CLOCKSPRING C2 - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

A

R45 18DG/LB

DRIVER AIRBAG LINE 2

B

R43 18BK/LB

DRIVER AIRBAG LINE 1

CLUTCH INTERLOCK SWITCH - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

F45 20YL/RD (LHD DISEL)

FUSED IGNITION SWITCH OUTPUT (START)

1

T141 20YL (EXCEPT LHD
DIESEL)

IGNITION SWITCH OUTPUT (START)

2

F45 20YL/RD (EXCEPT
LHD DIESEL)

FUSED IGNITION SWITCH OUTPUT (START)

2

T141 20YL (LHD DIESEL)

IGNITION SWITCH OUTPUT (START)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

254

CONNECTOR PINOUTS

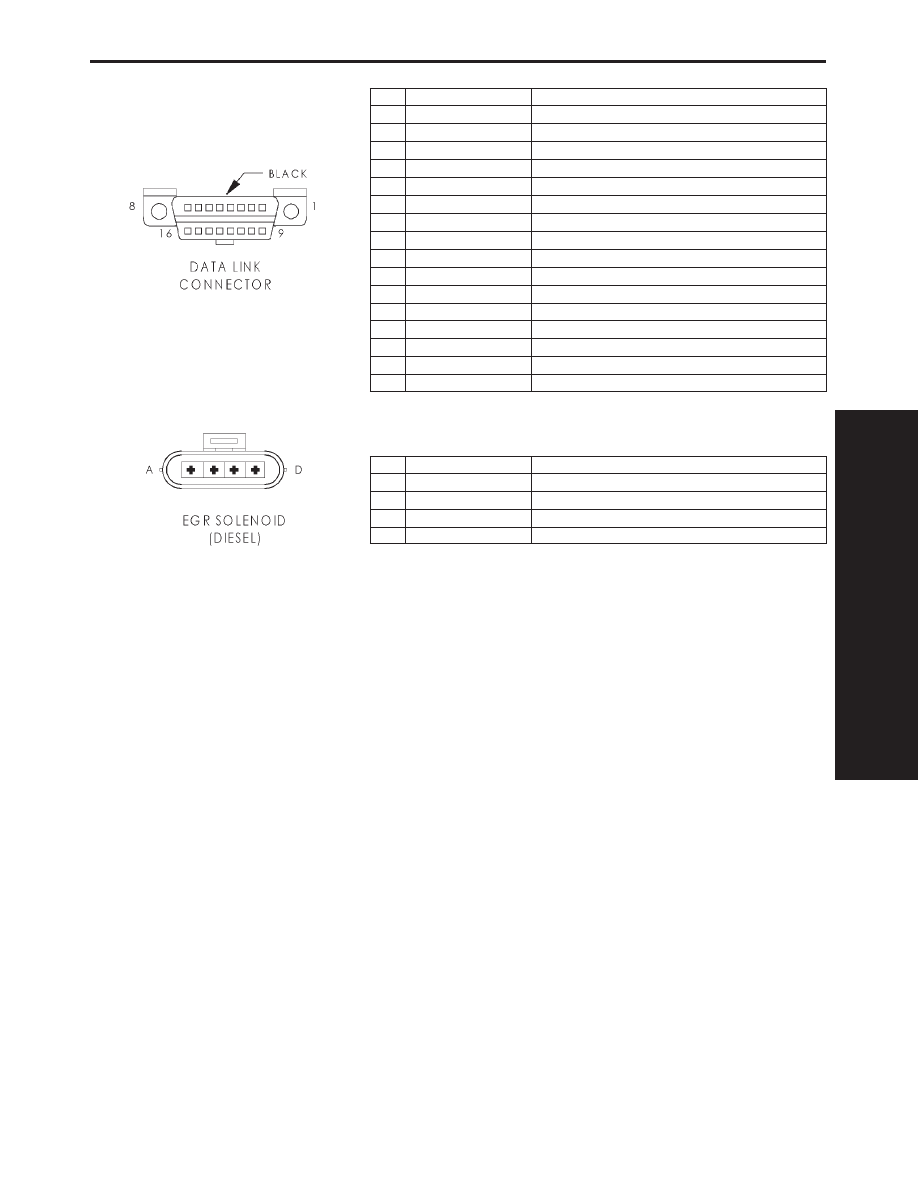

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

D1 18VT/BR

CCD BUS (+)

4

Z1 18BK

GROUND

5

Z12 18BK/TN

GROUND

6

D20 20LG/BK

SCI RECEIVE

7

D21 20PK

SCI TRANSMIT

8

-

-

9

-

-

10

-

-

11

D2 18WT/BK

CCD BUS (-)

12

-

-

13

-

-

14

-

-

15

-

-

16

F34 18TN/BK

FUSED B(+)

EGR SOLENOID (DIESEL) - 4 WAY

CAV

CIRCUIT

FUNCTION

A

F142 18DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

B

K35 18GY/YL

EGR SOLENOID CONTROL

C

-

-

D

Z1 18BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

255

CONNECTOR PINOUTS
