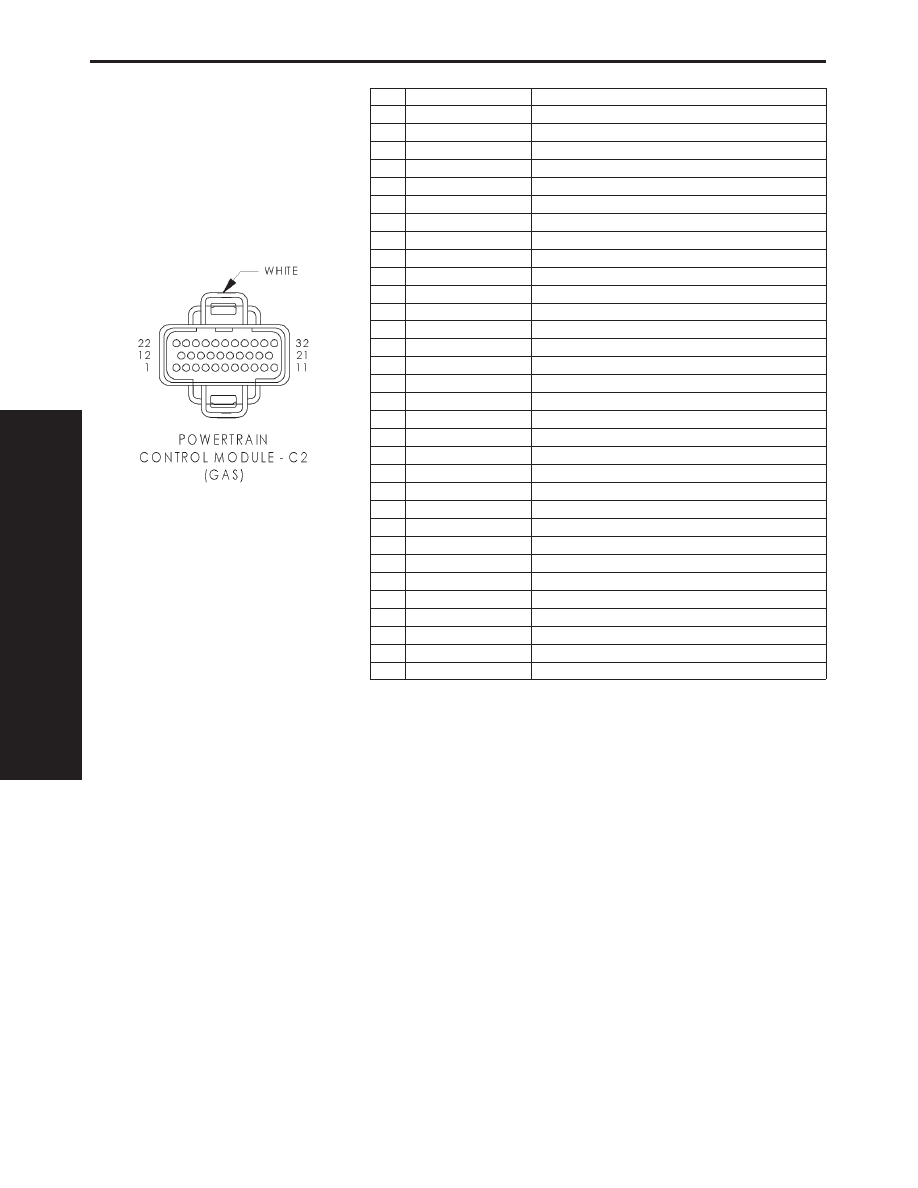

POWERTRAIN CONTROL MODULE C2 (GAS) - WHITE 32 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

K11 18WT/DB

FUEL INJECTOR NO. 1 DRIVER

5

K13 18YL/WT

FUEL INJECTOR NO. 3 DRIVER

6

K15 18PK/BK

FUEL INJECTOR NO. 5 DRIVER

7

-

-

8

-

-

9

K17 18DB/TN

IGNITION COIL NO. 2 DRIVER

10

K20 18DG

GENERATOR FIELD

11

-

-

12

K16 18LG/BK

FUEL INJECTOR NO. 6 DRIVER

13

-

-

14

-

-

15

K12 18TN

FUEL INJECTOR NO. 2 DRIVER

16

K14 18LB/BR

FUEL INJECTOR NO. 4 DRIVER

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

23

G60 18GY/YL

ENGINE OIL PRESSURE SENSOR SIGNAL

24

-

-

25

-

-

26

-

-

27

G7 18WT/OR

VEHICLE SPEED SENSOR SIGNAL

28

-

-

29

-

-

30

-

-

31

K6 18VT/OR

5V SUPPLY

32

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

140

CONNECTOR PINOUTS

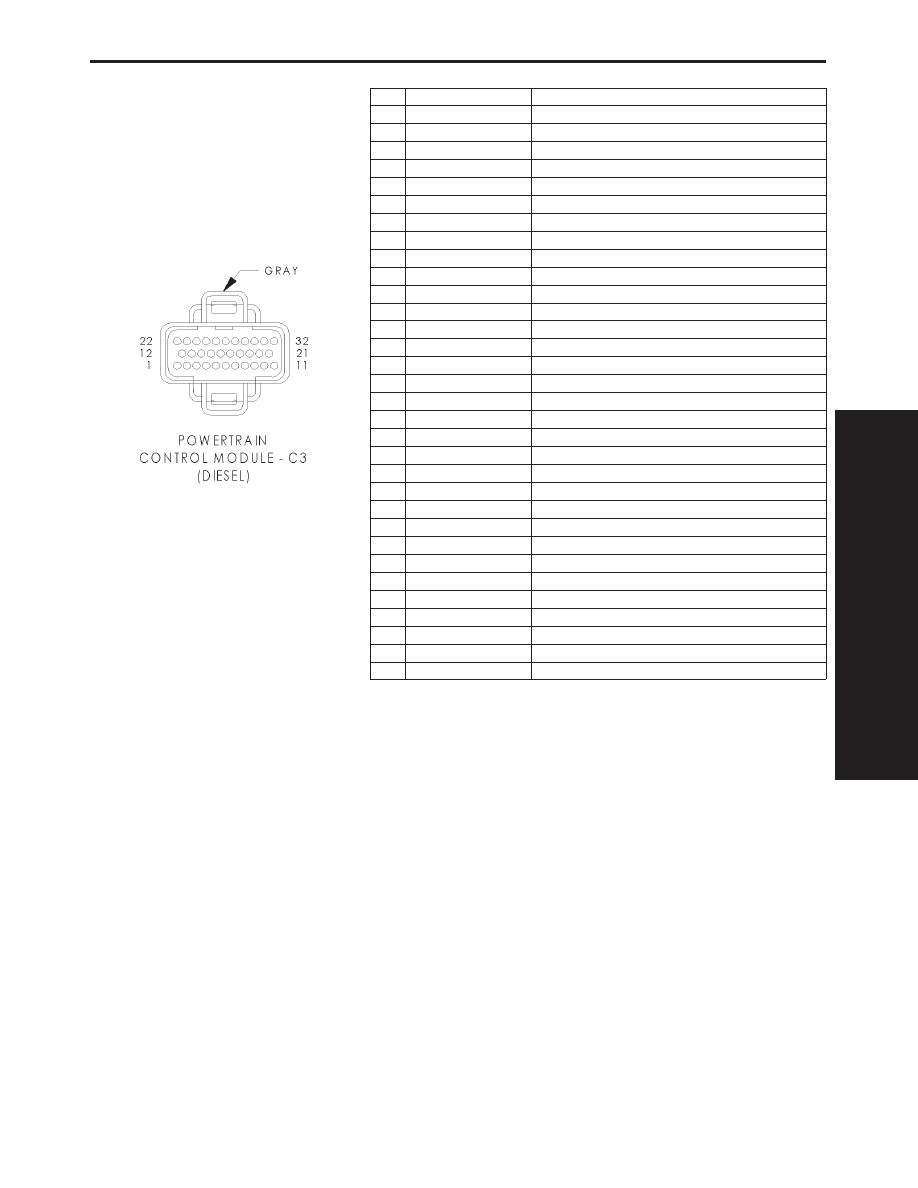

POWERTRAIN CONTROL MODULE C3 (DIESEL) - 32 WAY

CAV

CIRCUIT

FUNCTION

1

C103 18DG

A/C REQUEST OUTPUT

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

G154 18VT/LG

LOW COOLANT INDICATOR DRIVER

9

G86 18TN/OR

WATER IN FUEL INDICATOR DRIVER

10

-

-

11

-

-

12

A142 16DG/OR

AUTOMATIC HUT DOWN RELAY OUTPUT

13

-

-

14

-

-

15

K118 18PK/YL

BATTERY TEMPERATURE SENSOR SIGNAL

16

G55 18OR/BK

ENABLE DISABLE SIGNAL

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

K48 18OR/RD

FAULT INDICATOR REQUEST INPUT

23

C90 18LG

A/C SWITCH SENSE

24

-

-

25

K72 18DG/OR

GENERATOR SOURCE

26

K226 18DB/LG

FUEL LEVEL SENSOR SIGNAL

27

D21 18BK

SCI TRANSMIT

28

D2 18WT/BK

CCD BUS (-)

29

D20 18LG/BK

SCI RECEIVE

30

D1 18VT/BR

CCD BUS (+)

31

-

-

32

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

141

CONNECTOR PINOUTS

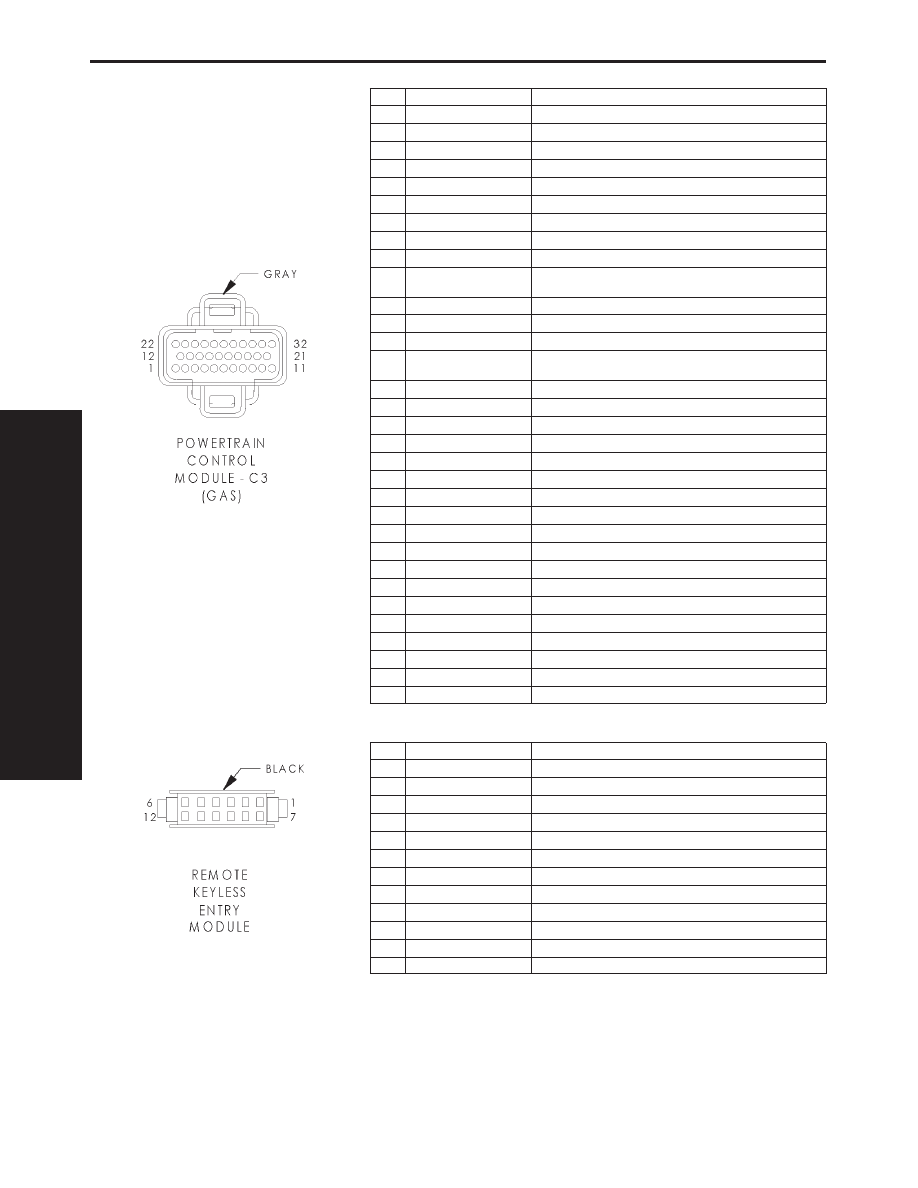

POWERTRAIN CONTROL MODULE C3 (GAS) - GRAY 32 WAY

CAV

CIRCUIT

FUNCTION

1

C13 18DB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

2

C27 18DB/PK

RADIATOR FAN RELAY CONTROL

3

K51 18DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

4

V36 18TN/RD

SPEED CONTROL VACUUM SOLENOID CONTROL

5

V35 18LG/RD

SPEED CONTROL VENT SOLENOID CONTROL

6

-

-

7

-

-

8

K73 18BR/OR

OXYGEN SENSOR UPSTREAM RELAY CONTROL

9

K74 18BR/VT

OXYGEN SENSOR DOWNSTREAM RELAY CONTROL

10

K106 18WT/DG (LEAK DE-
TECTION)

LEAK DETECTION PUMP SOLENOID CONTROL

11

V32 18YL/RD

SPEED CONTROL SUPPLY

12

F142 18DG/WT

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

13

C48 18TN

RADIATOR FAN REQUEST

14

K105 18WT/OR (LEAK DE-
TECTION)

LEAK DETECTION PUMP SWITCH SENSE

15

K118 18PK/YL

BATTERY TEMPERATURE SENSOR SIGNAL

16

-

-

17

-

-

18

-

-

19

K31 18BR

FUEL PUMP RELAY CONTROL

20

K52 18PK/BK

DUTY CYCLE EVAP/PURGE SOLENOID CONTROL

21

-

-

22

C22 18DB/WT

A/C SWITCH SENSE

23

C90 18LG

A/C SELECT INPUT

24

K29 18WT/PK

BRAKE LAMP SWITCH SENSE

25

K72 18DG/OR

GENERATOR SOURCE

26

K226 18DB/LG

FUEL LEVEL SENSOR SIGNAL

27

D21 18PK

SCI TRANSMIT

28

D2 18WT/BK

CCD BUS(-)

29

D20 18LG/BK

SCI RECEIVE

30

D1 18VT/BR

CCD BUS(+)

31

-

-

32

V37 18RD/LG

SPEED CONTROL SWITCH SIGNAL

REMOTE KEYLESS ENTRY MODULE - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

M2 20YL

COURTESY LAMPS DRIVER

2

M1 20PK

FUSED B(+)

3

Z1 20BK

GROUND

4

-

-

5

P55 20DB

RKE DOOR UNLOCK CONTROL

6

D1 20VT/BR

CCD BUS(+)

7

-

-

8

-

-

9

Z1 20BK

GROUND

10

X3 20BK/RD

HORN RELAY CONTROL

11

P59 20LB/RD

DOOR LOCK CONTROL

12

D2 20WT/BK

CCD BUS(-)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

142

CONNECTOR PINOUTS

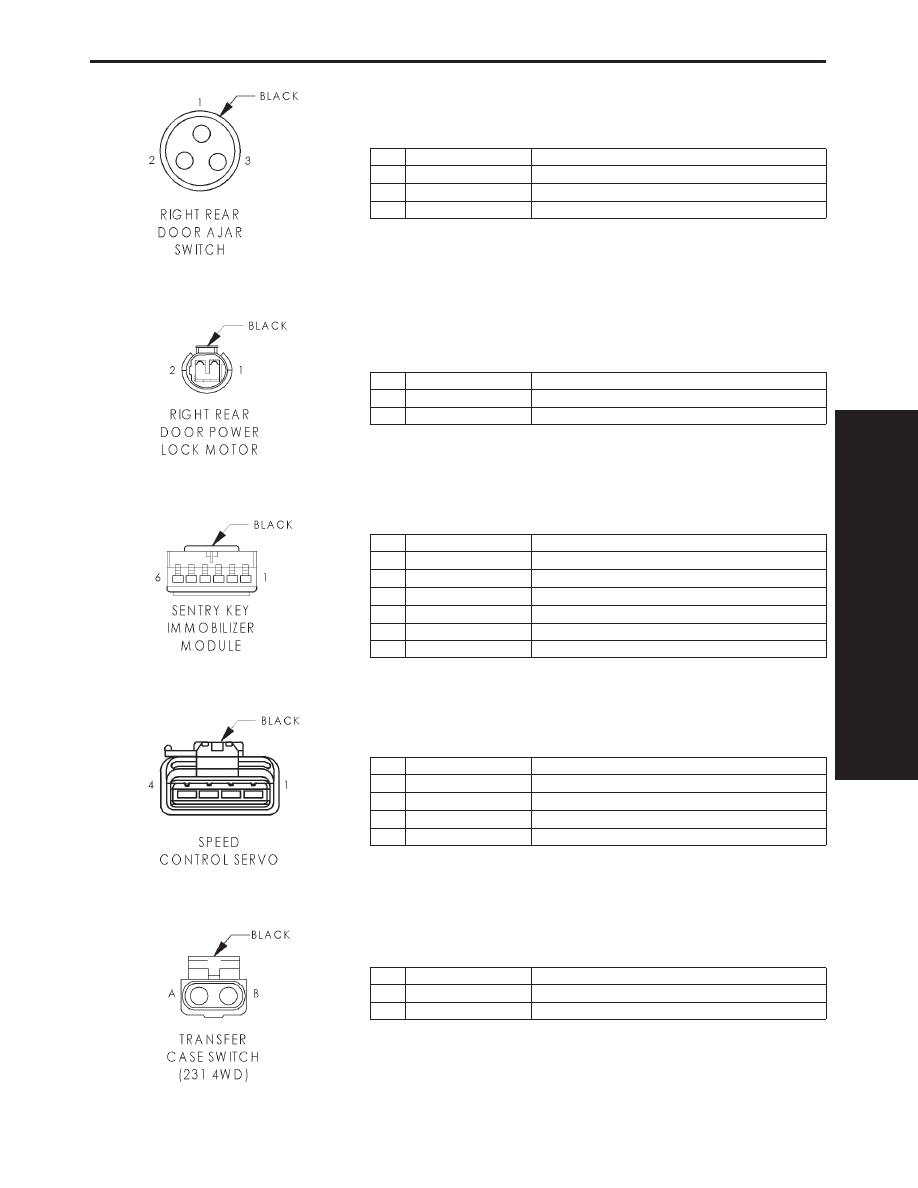

RIGHT REAR DOOR AJAR SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z1 18BK

GROUND

3

M2 18YL

COURTESY LAMPS DRIVER

RIGHT REAR DOOR POWER LOCK MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P34 16PK/BK

DOOR UNLOCK DRIVER

2

P33 16OR/BK

DOOR LOCK DRIVER

SENTRY KEY IMMOBILIZER MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

D1 20VT/BR

CCD BUS(+)

2

D2 20WT/BK

CCD BUS(-)

3

Z2 20BK/LG

GROUND

4

F87 20WT/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

Z2 20BK/LG

GROUND

6

F1 20DB/GY

FUSED B(+)

SPEED CONTROL SERVO - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

V36 18TN/RD

SPEED CONTROL VACUUM SOLENOID CONTROL

2

V35 18LG/RD

SPEED CONTROL VENT SOLENOID CONTROL

3

V30 20DB/RD

SPEED CONTROL BRAKE SWITCH OUTPUT

4

Z1 18BK

GROUND

TRANSFER CASE SWITCH (231 4WD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

G107 20BK/RD

4WD SWITCH SENSE (PART-TIME)

B

Z1 20BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S
