AUTOMATIC SHUT DOWN RELAY (GAS)

CAV

CIRCUIT

FUNCTION

D2

A16 14RD/LG

FUSED B(+)

D4

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

D5

-

-

D6

K51 18DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

D8

A999 16RD

AUTOMATIC SHUT DOWN RELAY OUTPUT

D8

A999 16RD

AUTOMATIC SHUT DOWN RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

136

CONNECTOR PINOUTS

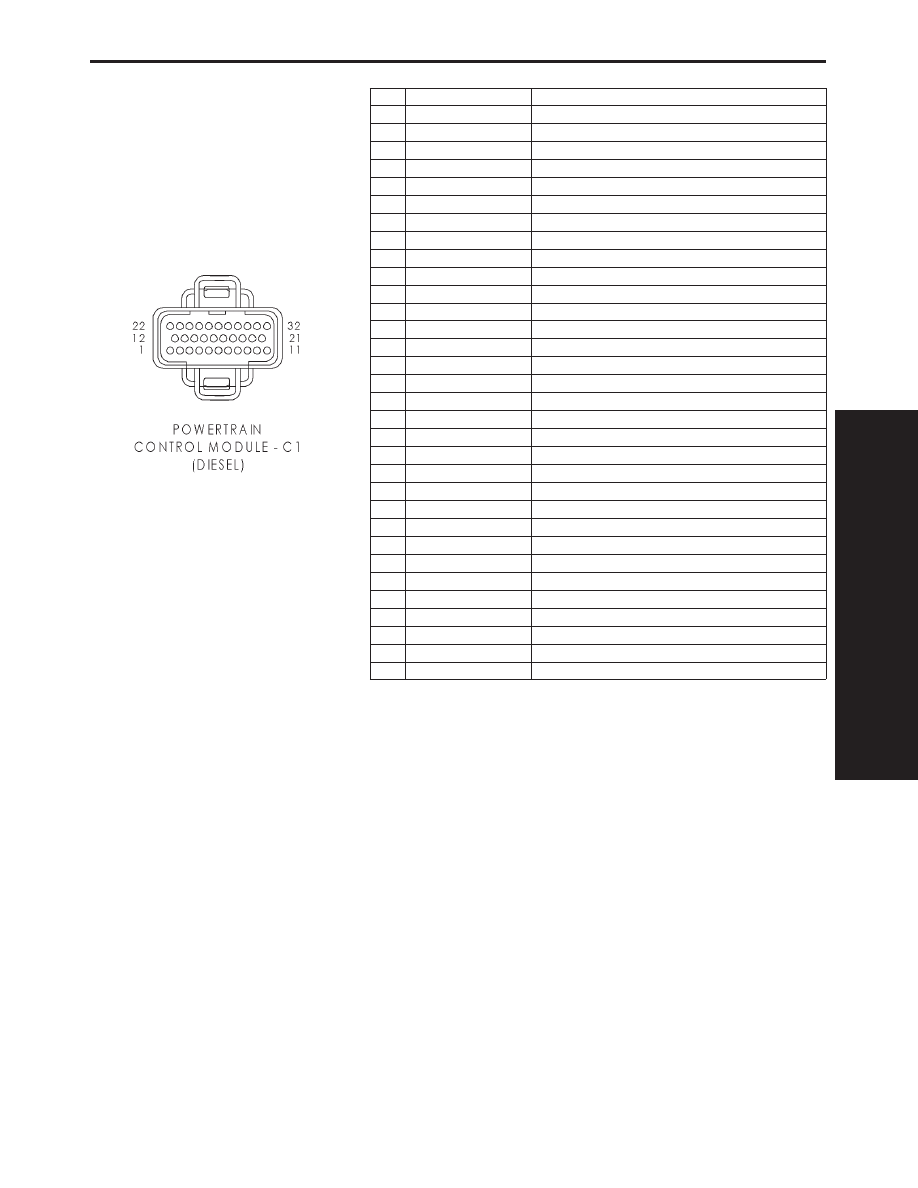

POWERTRAIN CONTROL MODULE C1 (DIESEL) - 32 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

-

-

4

K167 18BR/YL

SENSOR GROUND

5

-

-

6

-

-

7

-

-

8

K159 18VT/RD

ENGINE SPEED SENSOR SIGNAL

9

-

-

10

-

-

11

-

-

12

G18 18PK/BK

COOLANT LEVEL SWITCH SIGNAL

13

-

-

14

-

-

15

-

-

16

K222 18TN/RD

ENGINE COOLANT TEMP SENSOR SIGNAL

17

K7 18OR

5V SUPPLY

18

G8 18LB/BK

FUEL MONITOR OUTPUT SIGNAL

19

-

-

20

-

-

21

-

-

22

F16 16RD/LG

FUSED B(+)

23

-

-

24

-

-

25

-

-

26

-

-

27

G123 18DG/WT

WATER IN FUEL SENSOR SIGNAL

28

-

-

29

-

-

30

-

-

31

Z12 14BK/TN

GROUND

32

Z12 14BK/TN

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

137

CONNECTOR PINOUTS

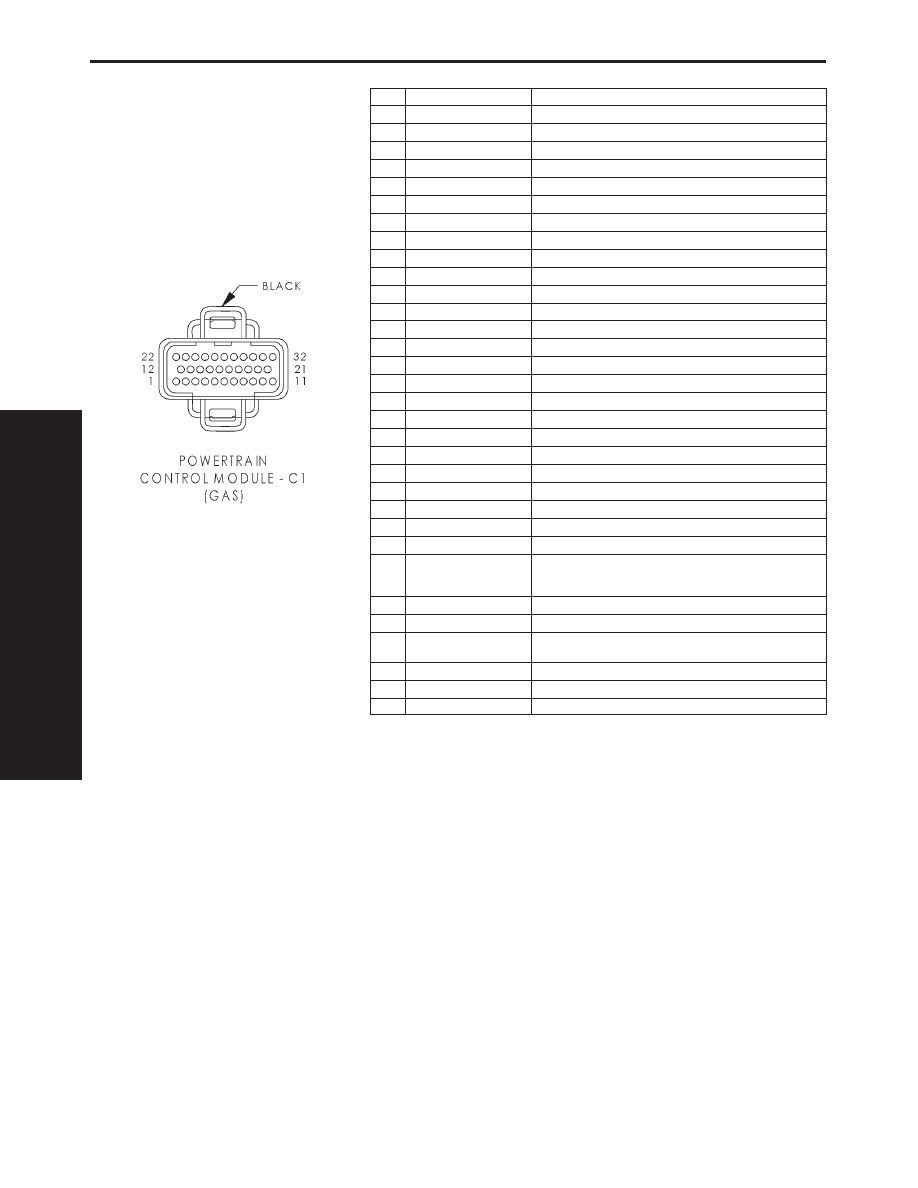

POWERTRAIN CONTROL MODULE C1 (GAS) - BLACK 32 WAY

CAV

CIRCUIT

FUNCTION

1

K18 18RD/YL

IGNITION COIL NO. 3 DRIVER

2

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

-

-

4

K167 18BR/YL

SENSOR GROUND

5

-

-

6

T41 18BK/WT

PARK/NEUTRAL POSITION SWITCH SENSE

7

K19 18GY

IGNITION COIL NO. 1 DRIVER

8

K24 18GY/BK

CRANKSHAFT POSITION SENSOR SIGNAL

9

-

-

10

K60 18YL/BK

IDLE AIR CONTROL NO. 2 DRIVER

11

K40 18BR/WT

IDLE AIR CONTROL NO. 3 DRIVER

12

K78 18GY (A/T)

IDLE ACTUATOR

13

-

-

14

-

-

15

K21 18BK/RD

INTAKE AIR TEMPERATURE SENSOR SIGNAL

16

K2 18TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

17

K7 18OR

5V SUPPLY

18

K44 18TN/YL

CAMSHAFT POSITION SENSOR SIGNAL

19

K39 18GY/RD

IDLE AIR CONTROL NO. 1 DRIVER

20

K59 18VT/BK

IDLE AIR CONTROL NO. 4 DRIVER

21

-

-

22

A61 14DG/BK

FUSED B(+)

23

K22 18OR/DB

THROTTLE POSITION SENSOR SIGNAL

24

K41 18BK/DG

OXYGEN SENSOR 1/1 SIGNAL

25

K141 18TN/WT

OXYGEN SENSOR 1/2 SIGNAL

26

K241 18LG/RD
(CALIFORNIA/BUILT UP
EXPORT)

OXYGEN SENSOR 2/1 SIGNAL

27

K1 18DG/RD

MANIFOLD ABSOLUTE PRESSURE SENSOR SIGNAL

28

-

-

29

K341 18TN (CALIFORNIA/
BUILT UP EXPORT)

OXYGEN SENSOR 2/2 SIGNAL

30

-

-

31

Z12 14BK/TN

GROUND

32

Z12 14BK/TN

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

138

CONNECTOR PINOUTS

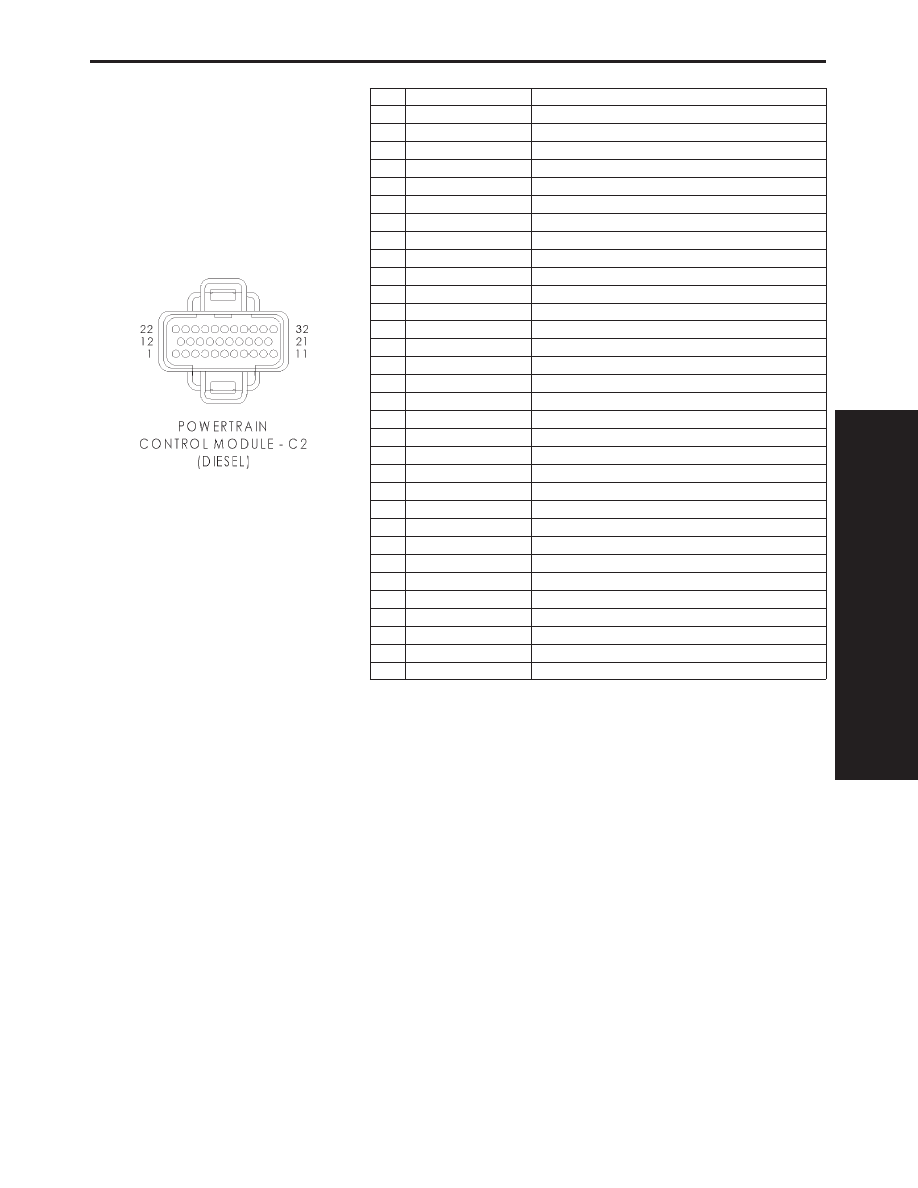

POWERTRAIN CONTROL MODULE C2 (DIESEL) - 32 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

K20 18DG

GENERATOR FIELD

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

V66 18RD/LG

SPEED CONTROL INDICATOR SIGNAL

19

-

-

20

-

-

21

-

-

22

-

-

23

G60 18GY/YL

ENGINE OIL PRESSURE SENSOR SIGNAL

24

-

-

25

-

-

26

-

-

27

G7 18WT/OR

VEHICLE SPEED SENSOR SIGNAL

28

-

-

29

-

-

30

-

-

31

-

-

32

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

139

CONNECTOR PINOUTS
