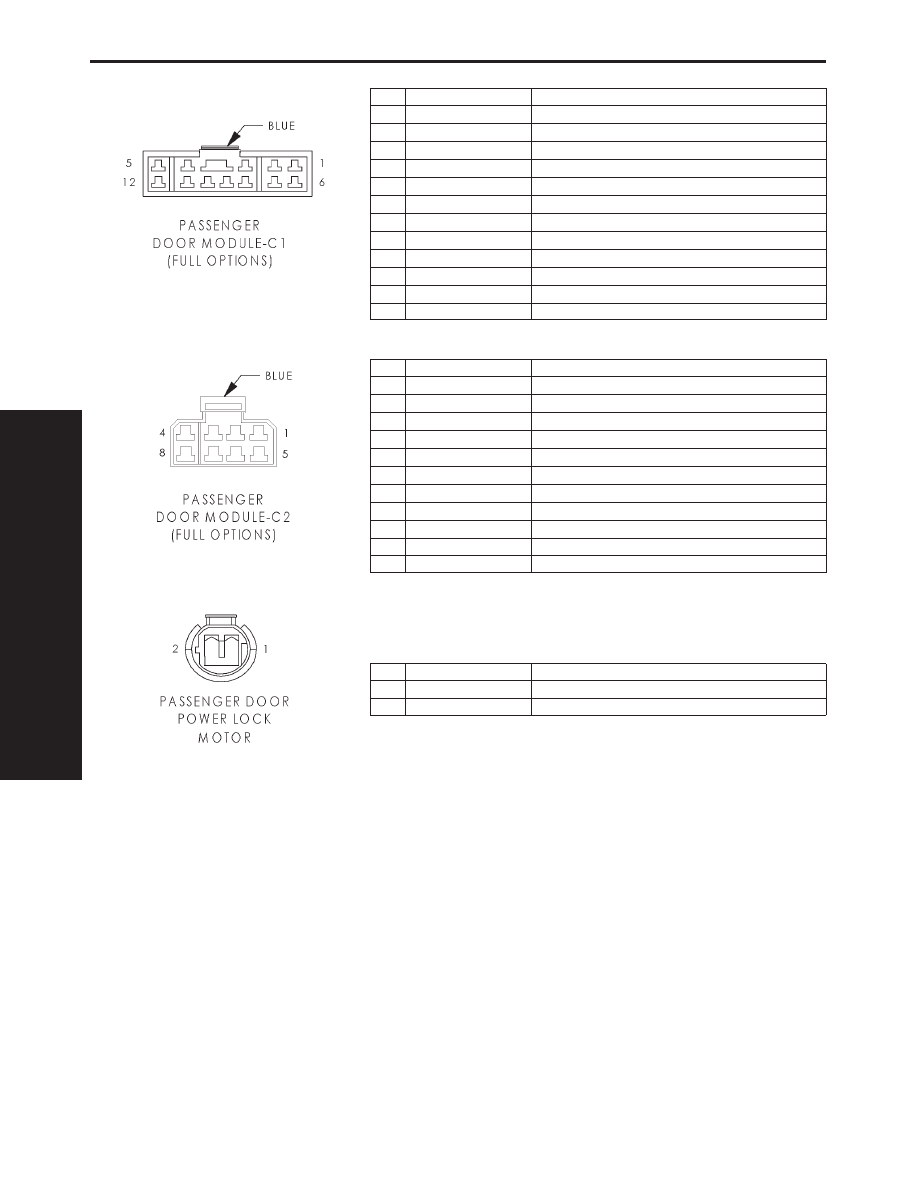

PASSENGER DOOR MODULE C1 (FULL OPTIONS) - BLUE 12 WAY

CAV

CIRCUIT

FUNCTION

1

P34 16PK/BK

DOOR UNLOCK DRIVER

2

Q22 14VT

PASSENGER FRONT WINDOW DRIVER DOWN

3

Q26 14VT/WT

MASTER WINDOW SWITCH PASSENGER FRONT DOWN

4

Q16 14BR/WT

MASTER WINDOW SWITCH PASSENGER FRONT UP

5

P33 16OR/BK

DOOR LOCK DRIVER

6

-

-

7

-

-

8

-

-

9

Q12 14BR

PASSENGER FRONT WINDOW DRIVER UP

10

Q1 14YL

WINDOW SWITCH FEED

11

-

-

12

-

-

PASSENGER DOOR MODULE C2 (FULL OPTIONS) - BLUE 8 WAY

CAV

CIRCUIT

FUNCTION

1

P59 20LB/RD

DOOR LOCK CONTROL

2

P55 20DB/PK (LHD)

DOOR UNLOCK RELAY CONTROL

2

P55 20DB (RHD)

DOOR UNLOCK RELAY CONTROL

3

P35 20OR/VT (LHD)

DOOR LOCK SWITCH OUTPUT (LOCK)

3

P36 18PK/VT (RHD)

DOOR LOCK SWITCH OUTPUT (UNLOCK)

4

F81 14TN

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

5

F35 16RD

FUSED B(+)

6

Z1 14BK

GROUND

7

P36 20PK/VT (LHD)

DOOR LOCK SWITCH OUTPUT (UNLOCK)

7

P35 18OR/VT (RHD)

DOOR LOCK SWITCH OUTPUT (LOCK)

8

G26 20LB

KEY-IN IGNITION SWITCH SENSE

PASSENGER DOOR POWER LOCK MOTOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

P34 16PK/BK

DOOR UNLOCK DRIVER

2

P33 16OR/BK

DOOR LOCK DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

128

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

129

CONNECTOR PINOUTS

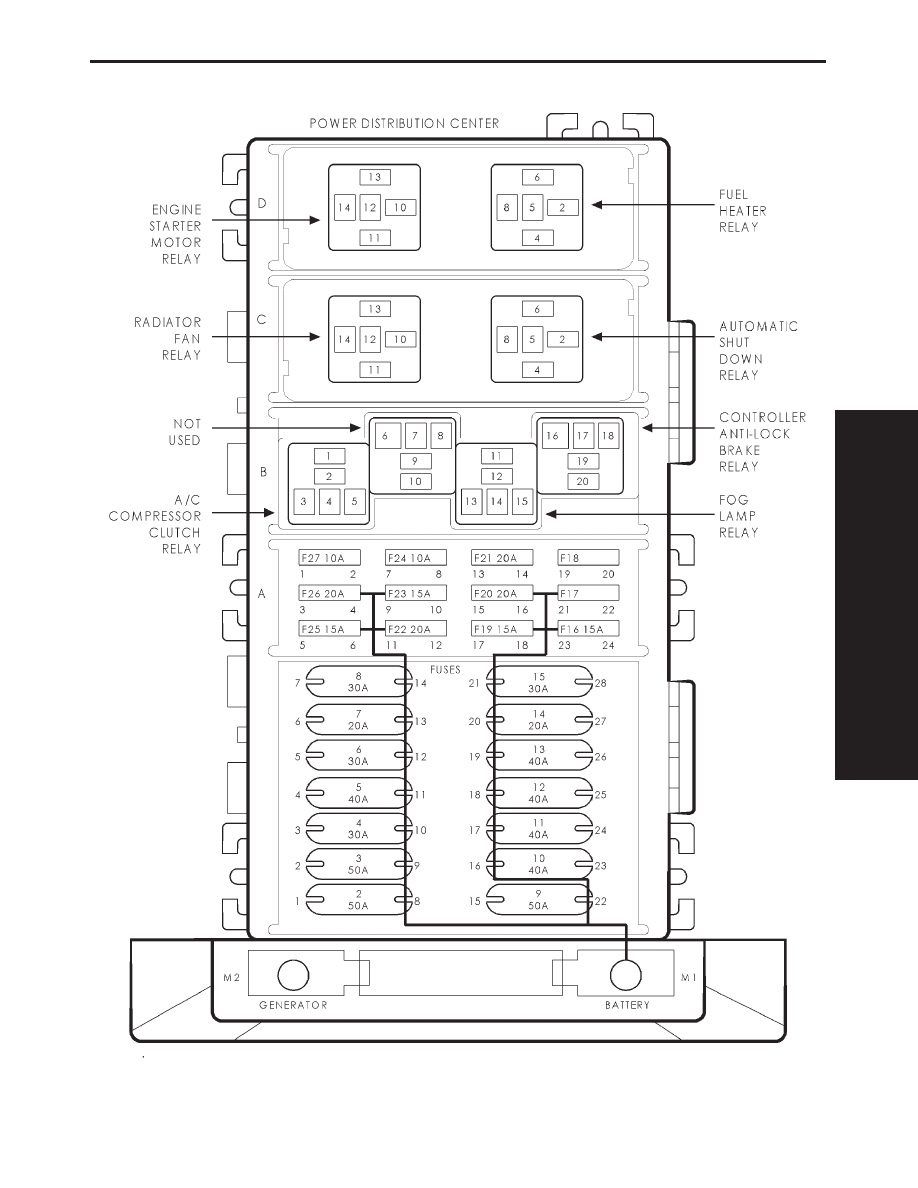

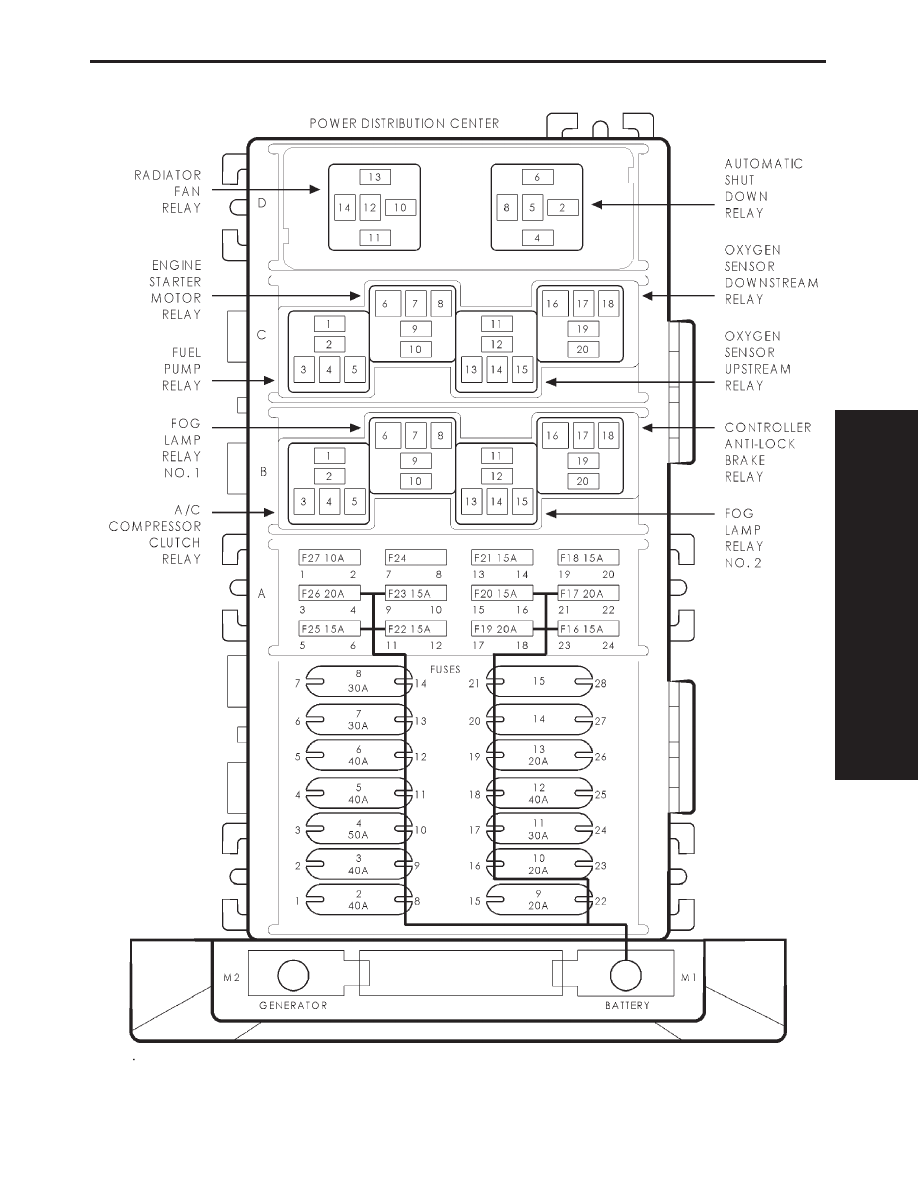

FUSES (DIESEL)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

-

-

-

2

50A

A54 12RD/GY

FUSED B(+)

3

50A

A54 12RD/GY

FUSED B(+)

4

30A

A16 12RD/LG

FUSED B(+)

5

40A

A1 12RD

FUSED B(+)

6

30A

A61 14LG/RD

FUSED B(+)

7

20A

A41 16YL

FUSED B(+)

8

30A

A3 14RD/WT

FUSED B(+)

9

50A

A7 10RD/BK

FUSED B(+)

10

40A

A2 12PK/BK

FUSED B(+)

11

40A

A111 12RD/LG

FUSED B(+)

12

40A

F141 12LG/RD

FUSED B(+)

13

40A

F141 12LG/RD

FUSED B(+)

14

20A

A20 12RD/DB

FUSED B(+)

15

30A

A4 12BK/PK

FUSED B(+)

16

15A

M1 20PK

FUSED B(+)

16

15A

M1 20PK

FUSED B(+)

17

-

-

-

18

-

-

-

19

15A

F32 20PK/DB

FUSED B(+)

20

20A

A17 18RD/BK

FUSED B(+)

20

20A

A17 16RD/BK

FUSED B(+)

21

20A

F142 16DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

22

20A

F75 16VT

FUSED B(+)

23

15A

L9 20BK/PK

FUSED B(+)

24

10A

F16 16RD/LG

FUSED B(+)

25

15A

F61 20WT/OR

FUSED B(+)

26

20A

F34 18TN/BK

FUSED B(+)

27

10A

F1 20DB/GY

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

130

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

131

CONNECTOR PINOUTS
