Jeep XJ. Manual - part 560

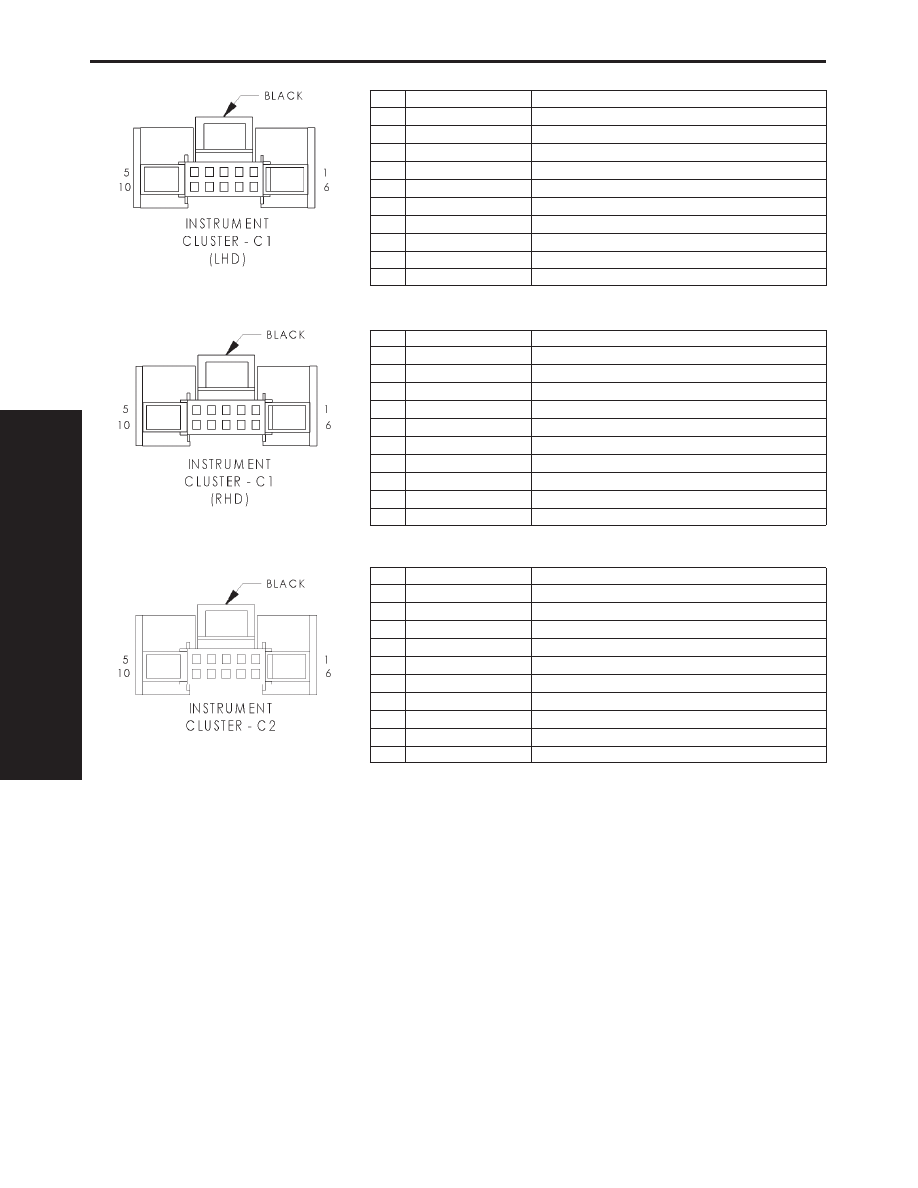

INSTRUMENT CLUSTER C1 (LHD) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

G78 20TN/BK

LIFTGATE AJAR SWITCH SENSE

2

G99 20GY/WT

RED BRAKE WARNING INDICATOR DRIVER

3

E2 20OR

FUSED PANEL LAMPS DIMMER SWITCH SIGNAL

4

G19 20LG/OR

ABS WARNING INDICATOR DRIVER

5

G34 16RD/GY

HIGH BEAM INDICATOR DRIVER

6

Z2 20BK/LG

GROUND

7

G29 20BK/LB

LOW WASHER FLUID SENSE

8

F87 20WT/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

9

M1 20PK

FUSED B(+)

10

L61 20LG/WT

LEFT TURN SIGNAL

INSTRUMENT CLUSTER C1 (RHD) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

G78 20TN/BK

LIFTGATE AJAR SWITCH SENSE

2

G99 20GY/WT

RED BRAKE WARNING INDICATOR DRIVER

3

E2 20OR

FUSED PANEL LAMPS SWITCH SIGNAL

4

G19 20LG/OR

ABS WARNING INDICATOR DRIVER

5

L3 16RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

6

Z2 20BK/LG

GROUND

7

G29 20BK/LB

LOW WASHER FLUID SENSE

8

F87 20WT/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

9

M1 20PK

FUSED B(+)

10

L61 20LG/WT

LEFT TURN SIGNAL

INSTRUMENT CLUSTER C2 - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

D2 20WT/BK

CCD BUS(-)

2

D1 20VT/BR

CCD BUS(+)

3

C81 20LB/WT

REAR WINDOW DEFOGGER RELAY CONTROL

4

C80 20DB/WT

REAR WINDOW DEFOGGER SWITCH SENSE

5

G107 20BK/RD

4WD SWITCH SENSE (PART-TIME)

6

L60 20TN

RIGHT TURN SIGNAL

7

G106 20BK/WT

4WD SWITCH SENSE (FULL-TIME)

8

G26 20LB

KEY-IN IGNITION SWITCH SENSE

9

Z2 18BK/LG

GROUND

10

G10 20LG/RD

SEAT BELT SWITCH SENSE

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

120

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

121

CONNECTOR PINOUTS

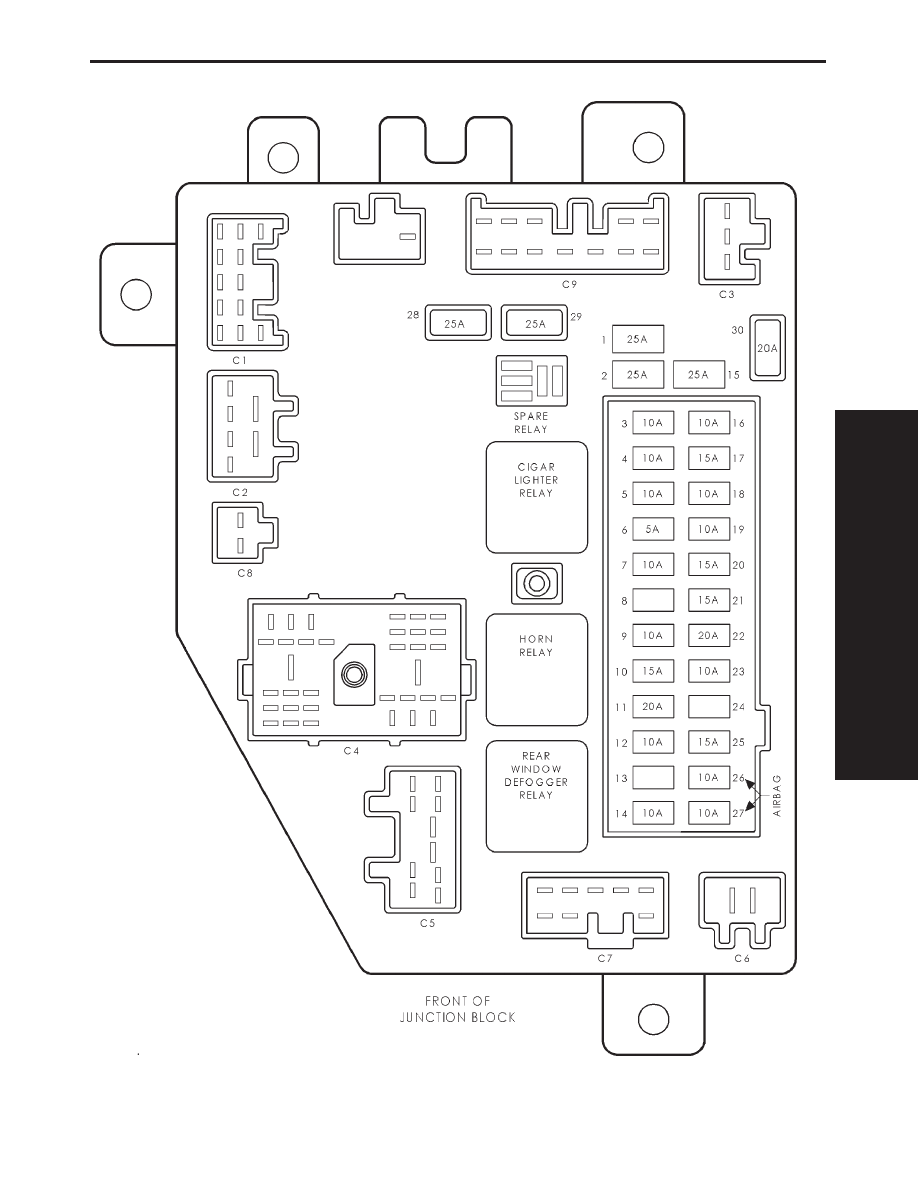

FUSES (JB)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

25A

INTERNAL

FUSED B(+)

2

25A

INTERNAL

FUSED B(+)

3

10A

INTERNAL

DIMMER SWITCH HIGH BEAM OUTPUT

4

10A

INTERNAL

DIMMER SWITCH HIGH BEAM OUTPUT

5

10A

INTERNAL

DIMMER SWITCH HIGH BEAM OUTPUT

6

5A

E2 20OR

PANEL LAMPS DIMMER SWITCH SIGNAL

7

10A

INTERNAL

HEADLAMP SWITCH OUTPUT

8

-

-

-

9

10A

F87 20WT/BK

IGNITION SWITCH OUTPUT (RUN-START)

10

15A

F20 18WT

IGNITION SWITCH OUTPUT (RUN-START)

11

20A

F12 18DB/WT

IGNITION SWITCH OUTPUT (RUN-START)

12

10A

INTERNAL

IGNITION SWITCH OUTPUT (RUN)

13

-

-

-

14

10A

INTERNAL

REAR WINDOW DEFOGGER RELAY OUTPUT

15

25A

INTERNAL

FUSED B(+)

16

10A

INTERNAL

DIMMER SWITCH HIGH BEAM OUTPUT

17

15A

INTERNAL

IGNITION SWITCH OUTPUT (RUN-ACC)

18

10A

INTERNAL

IGNITION SWITCH OUTPUT (RUN-ACC)

19

10A

F45 20YL/RD

IGNITION SWITCH OUTPUT (START)

20

15A

A6 20RD/OR

FUSED B(+)

21

15A

INTERNAL

FUSED B(+)

22

20A

V23 18BR/PK

IGNITION SWITCH OUTPUT (RUN)

23

10A

INTERNAL

HEADLAMP SWITCH OUTPUT

24

-

-

-

25

15A

INTERNAL

IGNITION SWITCH OUTPUT (RUN)

26

10A

F14 18LG/YL

IGNITION SWITCH OUTPUT (RUN)

27

10A

F23 18DB/YL

IGNITION SWITCH OUTPUT (RUN-START)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

122

CONNECTOR PINOUTS

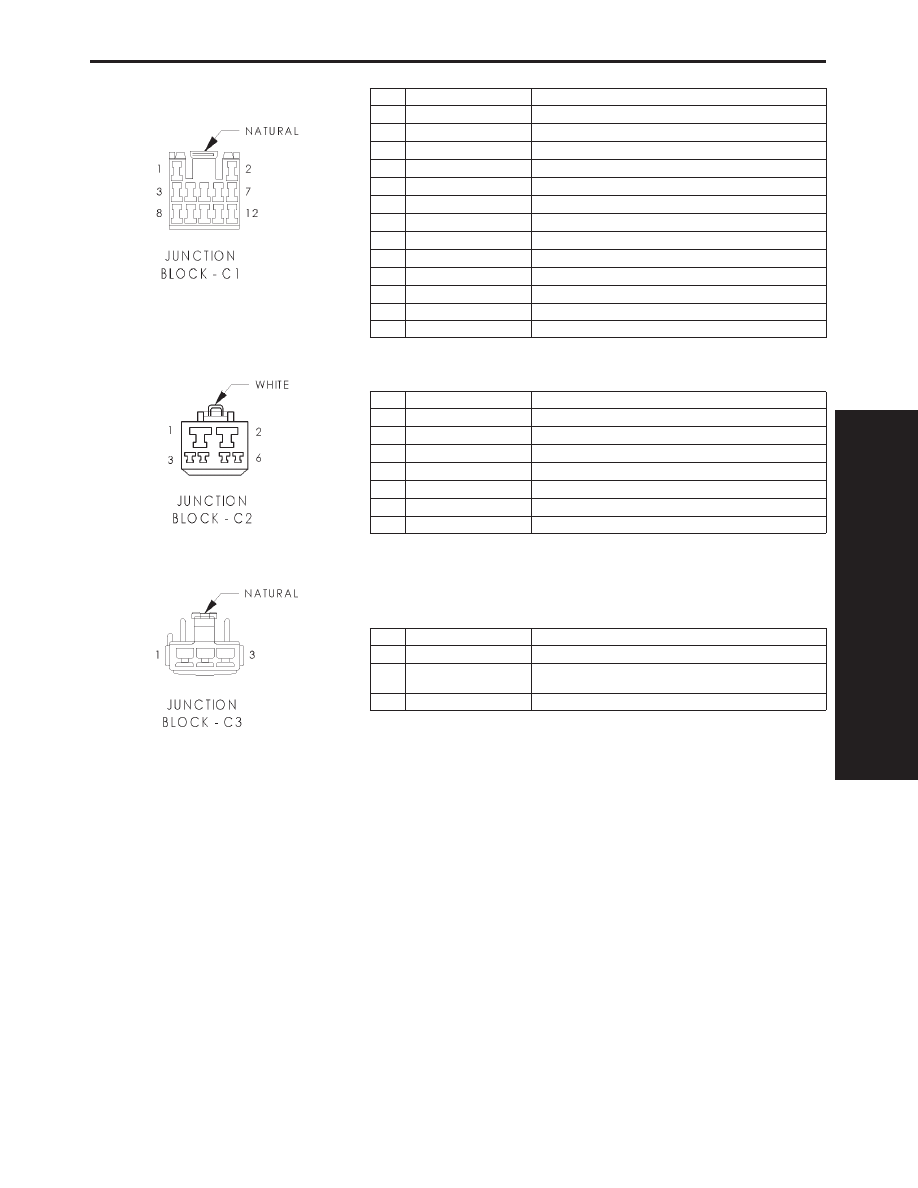

JUNCTION BLOCK C1 - NATURAL 12 WAY

CAV

CIRCUIT

FUNCTION

1

L44 20VT/RD

FUSED RIGHT LOW BEAM OUTPUT

2

-

-

3

F45 20YL/RD

FUSED B(+) ENGINE STARTER MOTOR RELAY

4

-

-

5

L78 20DG/YL (DIESEL)

FUSED HEADLAMP SWITCH OUTPUT

6

F15 20DB/WT (ABS)

FUSED IGNITION SWITCH OUTPUT (RUN)

7

-

-

8

V6 16DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

9

L33 20RD

FUSED LEFT HIGH BEAM OUTPUT

10

L43 20VT

FUSED LEFT LOW BEAM OUTPUT

11

L34 20RD/OR

FUSED RIGHT HIGH BEAM OUTPUT

12

M1 20PK

FUSED B(+)

5

L78 20DG/YL (GAS)

FUSED HEADLAMP SWITCH OUTPUT

JUNCTION BLOCK C2 - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

A4 12BK/PK

FUSED B(+)

2

A7 10RD/BK

FUSED B(+)

3

-

-

4

X2 20DG/RD

HORN RELAY OUTPUT

5

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

L77 20BR/YL (GAS)

FUSED HEADLAMP SWITCH OUTPUT

6

L77 18BR/YL

FUSED HEADLAMP SWITCH OUTPUT

JUNCTION BLOCK C3 - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

M2 20YL

COURTESY LAMPS DRIVER

2

Z1 20BK (OVERHEAD CON-
SOLE)

GROUND

3

M1 20PK

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

123

CONNECTOR PINOUTS
