INSTALLATION

(1) Position the weatherstrip on the door.
(2) Push weatherstrip down to seat onto door.
(3) Install door trim panel.

FRONT DOOR OUTER BELT WEATHERSTRIP

REMOVAL

(1) Roll window down.
(2) Using a trim stick, pry up the rear outer corner

of the weatherstrip.

(3) Lift the weatherstrip up to separate from the

door (Fig. 32).

INSTALLATION

(1) Position the weatherstrip on the door.
(2) Push weatherstrip down to seat onto door.

FRONT DOOR GLASS RUN CHANNEL
WEATHERSTRIP

REMOVAL

(1) Remove door trim panel.
(2) Remove waterdam.
(3) Starting at rear corner, peel weatherstrip from

around door frame.

INSTALLATION

(1) Install

the

weatherstrip

in

the

following

sequence:

• Press weatherstrip into upper rear corner.

• Press weatherstrip into lower front corner.

• Work/press the weatherstrip upward and to the

upper front corner, seat the weatherstrip into the
channel.

• Continue working/pressing the weatherstrip into

the channel along the upper window frame.

• Press weatherstrip into lower rear corner.

• Work/press the weatherstrip upward and to the

upper rear corner, seat the weatherstrip into the
channel.

• Press the weatherstrip to seat into the front

lower glass run channel.

(2) As

applicable,

move

upward

and

forward

evenly until the weatherstrip seal is fully seated in
the channel.

(3) Install waterdam.
(4) Install door trim panel.

FRONT DOOR OPENING WEATHERSTRIP

REMOVAL

(1) Remove A-pillar trim panel.
(2) Remove B-pillar upper trim panel.
(3) Remove cowl side trim panel.
(4) Remove inner scuff plate.
(5) Remove B-pillar lower trim panel.
(6) Grasp seal and separate from door opening.

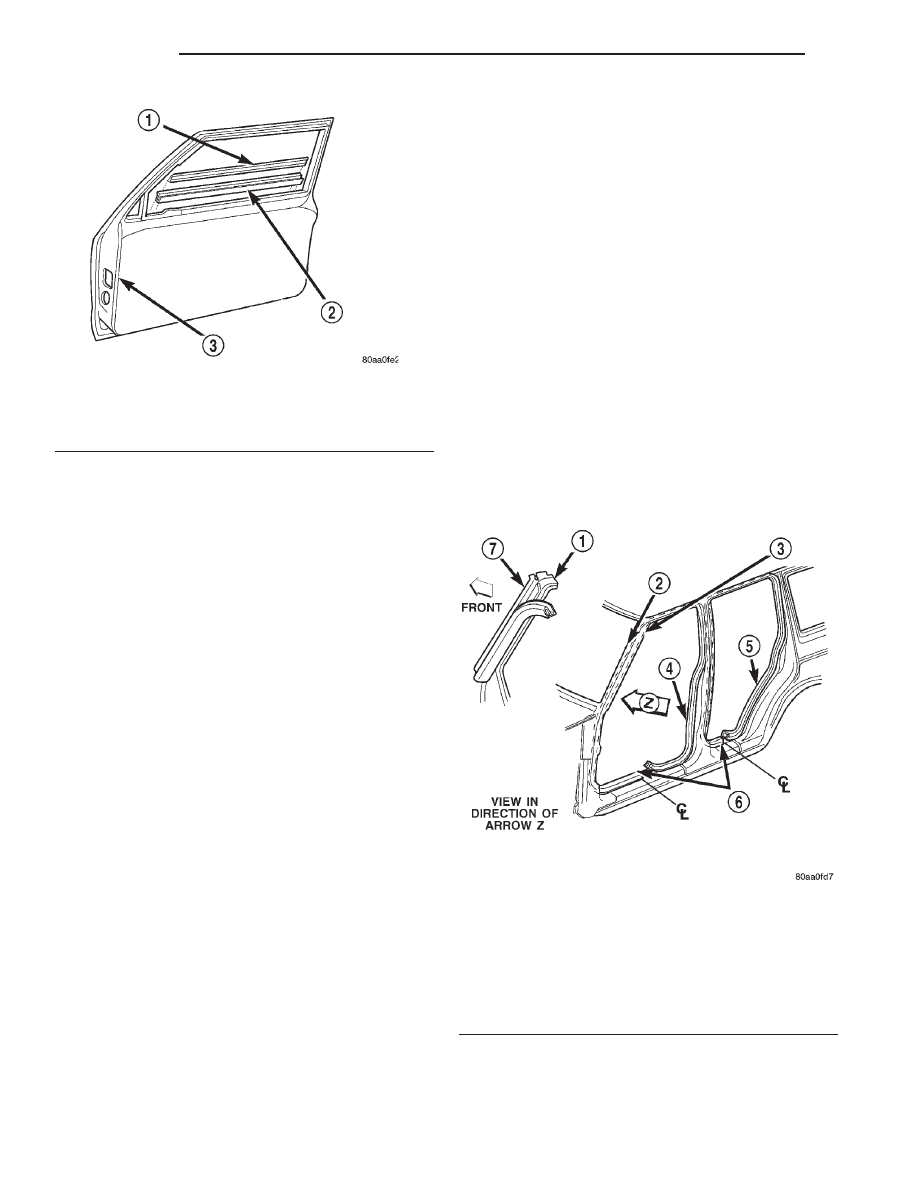

Fig. 32 Front Door Inner/Outer Belt Weatherstrip

1 – OUTER BELT WEATHERSTRIP
2 – INNER BELT WEATHERSTRIP
3 – DOOR INNER PANEL

Fig. 33 Door Opening Weatherstrip

1 – FRONT DOOR SEAL
2 – A PILLAR
3 – SECONDARY DOOR SEAL
4 – FRONT DOOR SEAL
5 – REAR DOOR SEAL
6 – ENDS MEET AT CENTERLINE
7 – A PILLAR

23 - 38

BODY

XJ

REMOVAL AND INSTALLATION (Continued)

INSTALLATION

(1) Position weatherstrip at corners.
(2) Move upward and around edge of door opening.

Seat seal on flange.

(3) When installing a door opening weatherstrip

seal, start at the door sill center line.

(4) Move upward and around the perimeter of the

door opening and seat the weatherstrip on the flange
(Fig. 34).

(5) Install cowl side trim panel.
(6) Install inner scuff plate.
(7) Install B-pillar lower trim panel.
(8) Install B-pillar upper trim panel.
(9) Install A-pillar trim panel.

FRONT DOOR OPENING SECONDARY
WEATHERSTRIP

REMOVAL

The front door opening secondary weatherstrip is

attached to the A-pillar with adhesive tape (Fig. 33).

(1) Using a heat gun, heat the weatherstrip and

slowly peel the weatherstrip from the A-pillar

INSTALLATION

(1) Clean the contact surface on the A-pillar.
(2) Remove the carrier backing and position the

weatherstrip on the A-pillar. Press into place.

FRONT DOOR GLASS EXTERIOR MOLDING

REMOVAL

(1) Open the window completely.
(2) Remove the outer belt weatherstrip.
(3) Pry and pull the molding sections from the

door panel flange (Fig. 35).

INSTALLATION

(1) Start at the forward end of the upper molding,

force the molding onto the door panel and continue
rearward until it is completely seated on the flange.

(2) Mate the rear molding with the upper molding

and force the molding edge inward.

(3) Continue pressing and moving downward to

complete the installation.

(4) Install the outer belt weatherstrip.

FRONT DOOR WINDOW REGULATOR

REMOVAL

(1) Remove the door trim panel.
(2) Remove the waterdam.
(3) Remove the window glass

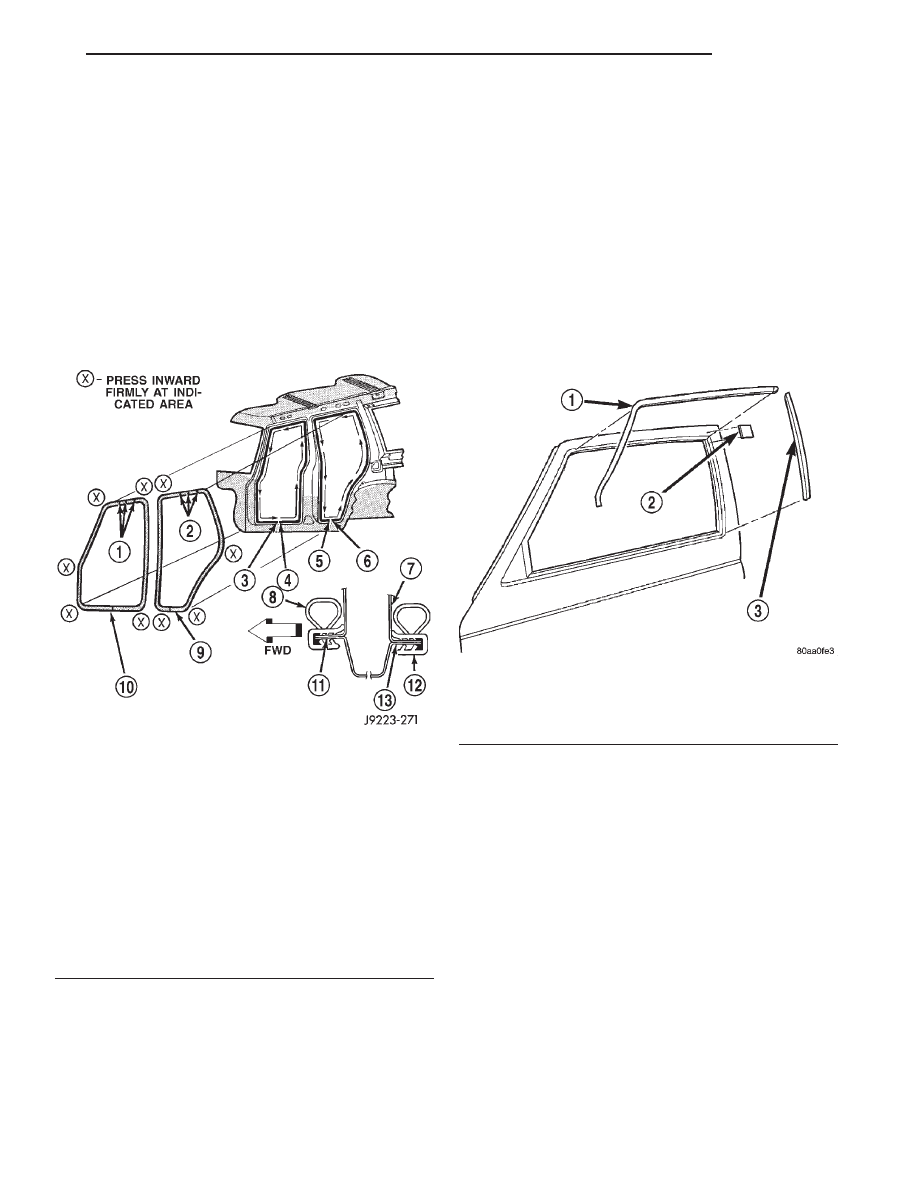

Fig. 34 Door Opening Weatherstrip

1 – VENT HOLES
2 – VENT HOLES
3 – FINISH
4 – START
5 – FINISH
6 – START
7 – B-PILLAR
8 – SEAL
9 – REAR DOOR WEATHERSTRIP SEAL
10 – FRONT DOOR WEATHERSTRIP SEAL
11 – FLANGE
12 – SEAL
13 – FLANGE

Fig. 35 Front Door Glass Exterior Molding

1 – UPPER MOLDING
2 – SHIM
3 – REAR MOLDING

XJ

BODY

23 - 39

REMOVAL AND INSTALLATION (Continued)

(4) Loosen the bolts attaching the regulator to the

inner door panel (Fig. 36) and (Fig. 37) as applicable.

(5) Lift the regulator upward to release it from the

key hole slots and remove it through the access hole
in the door inner panel.

INSTALLATION

(1) Position the regulator in the door and align

with key hole slots.

(2) Attach the regulator to door inner panel with

bolts (Fig. 38).

(3) Install the window glass
(4) Install the waterdam.
(5) Install the trim panel.

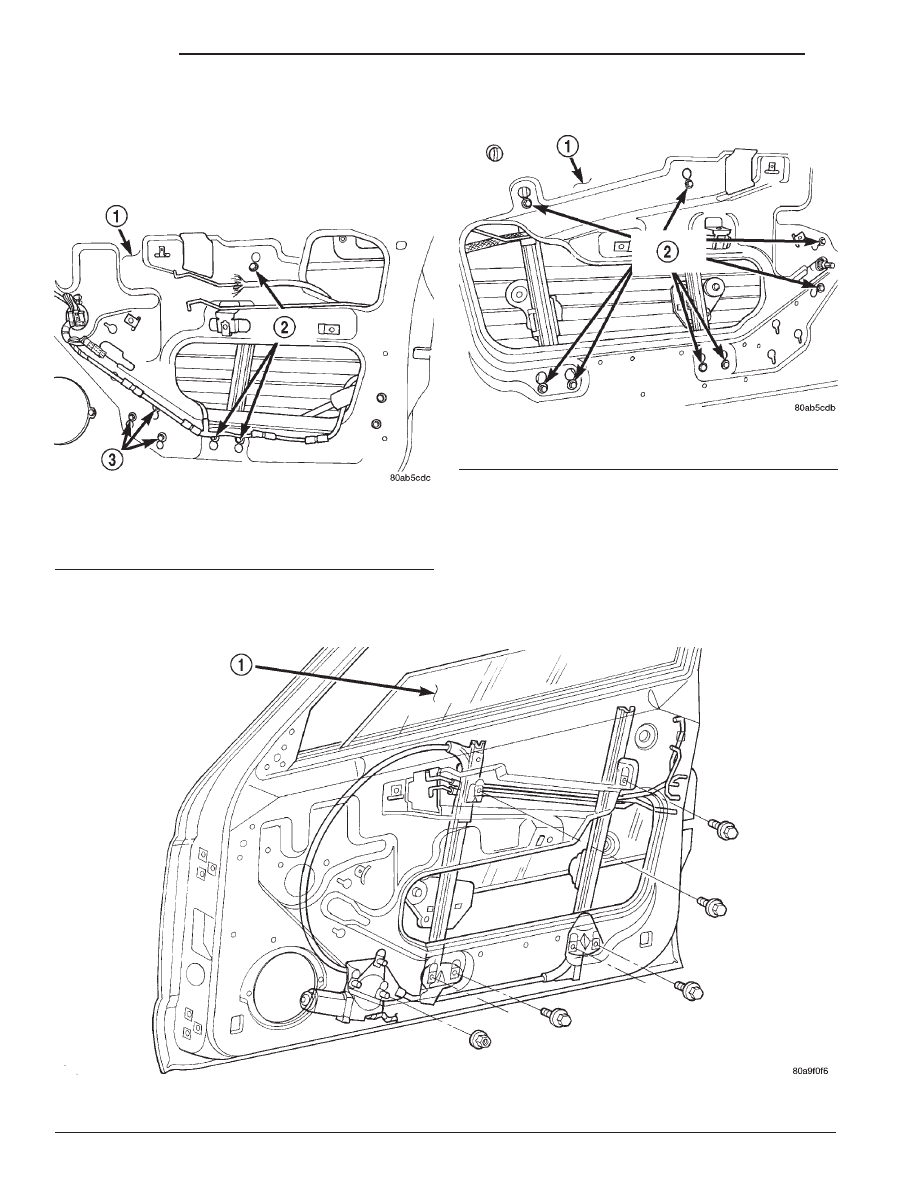

Fig. 38 Front Door Regulator

1 – GLASS

Fig. 36 Power Window Regulator

1 – FRONT DOOR
2 – LOOSEN BOLTS
3 – LOOSEN NUTS

Fig. 37 Manual Window Regulator

1 – FRONT DOOR
2 – LOOSEN BOLTS

23 - 40

BODY

XJ

REMOVAL AND INSTALLATION (Continued)

FRONT DOOR SPACER BLOCKS—TWO-DOOR
VEHICLES

REMOVAL

(1) Upper spacer block: drill-out the rivet heads

and remove them from the reinforcement plate (Fig.
39).

(2) Lower spacer block: remove the screws from

the door face (Fig. 40).

(3) As applicable, remove the spacer block from the

door window frame or door face.

INSTALLATION

(1) As applicable, position the spacer block on the

door window frame or door face.

(2) Upper spacer block: Install the replacement

rivets in the spacer block and reinforcement plate.

(3) Lower spacer block: install the screws in the

door face. Tighten the screws to 1 N·m (11 in-lbs)
torque.

FRONT DOOR GLASS

REMOVAL

(1) Remove the door trim panel.
(2) Remove the waterdam.

(3) Remove inner and outer belt weatherstrip.
(4) Roll glass up to expose the bolts attaching the

glass to the regulator.

(5) Remove the bolts attaching the glass to the

regulator (Fig. 41).

(6) Lift the glass upward and out of the door.

INSTALLATION

(1) Position the glass in the door.
(2) Install the bolts attaching the glass to the reg-

ulator Tighten the bolts to 4 N·m (36 in-lbs) torque.

(3) Install inner and outer belt weatherstrip.

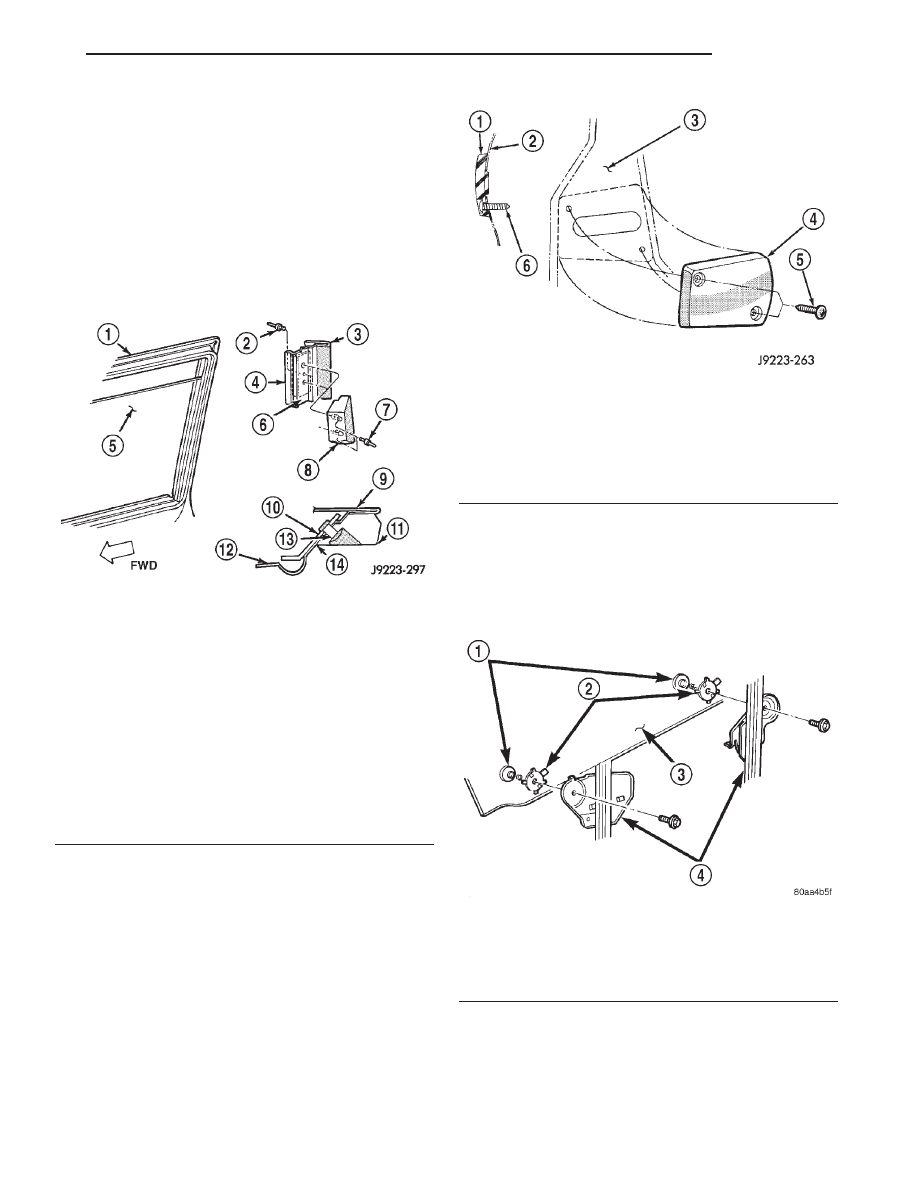

Fig. 39 Front Door Upper Spacer Block—Two-Door

1 – FRONT DOOR WINDOW FRAME
2 – RIVET
3 – WINDOW OUTER FRAME
4 – WINDOW INNER FRAME
5 – WINDOW GLASS
6 – REINFORCEMENT PLATE
7 – RIVET
8 – DOOR UPPER SPACER BLOCK
9 – WINDOW OUTER FRAME
10 – REINFORCEMENT PLATE
11 – DOOR UPPER SPACER BLOCK
12 – WINDOW INNER FRAME
13 – RIVET
14 – ADHESIVE

Fig. 40 Front Door Lower Spacer Block—Two-Door

1 – DOOR SPACER
2 – DOOR FACE
3 – DOOR FACE
4 – DOOR SPACER
5 – SCREW
6 – SCREW

Fig. 41 Front Door Glass

1 – NUT
2 – RETAINER
3 – WINDOW GLASS
4 – REGULATOR
