INSTALLATION

(1) Position seat cushion in vehicle.
(2) Insert left pivot in anchor grommet.
(3) Force right side latch onto anchor bolt and

pivot seat cushion to horizontal position.

(4) Lock seat cushion in-place by pressing firmly

on center of cushion until latch engages.

REAR SEATBACK

REMOVAL

(1) Disengage the seat cushion at the rear by pull-

ing upward on the release strap.

(2) Tilt the seat cushion forward.
(3) Remove the shoulder/lap belt buckles from the

elastic straps.

(4) Release the seatback latch from the striker.
(5) Remove the pivot bolts and the washers from

the wheelhouse panel anchors (Fig. 15).

(6) Tilt the seatback forward, lift it upward and

remove it from the vehicle.

INSTALLATION

(1) Position the seatback in the vehicle.
(2) Install the pivot bolts and the washer. Tighten

the bolts with 33 N·m (25 ft. lbs.) torque.

(3) Engage the seatback latch with the striker.
(4) Insert the shoulder/lap belt buckles in the elas-

tic straps.

(5) Pivot the seat cushion to the horizontal posi-

tion and lock it in-place by pressing firmly on the
center of the cushion until the latch engages.

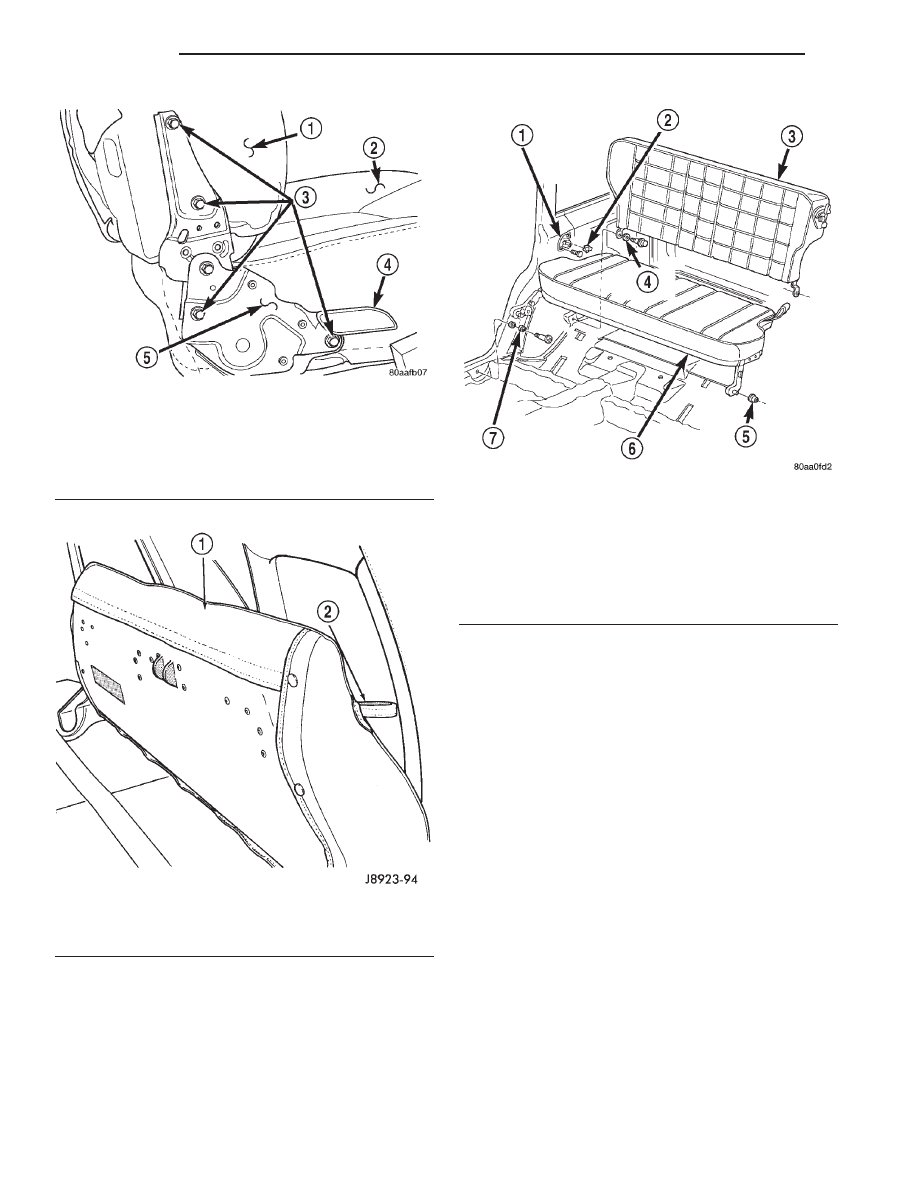

Fig. 13 Bucket Seat Recliner

1 – SEAT BACK CUSHION
2 – SEAT CUSHION
3 – REMOVE
4 – RECLINER HANDLE
5 – RECLINER

Fig. 14 Seat Cushion Release Strap

1 – REAR SEAT CUSHION
2 – RELEASE STRAP

Fig. 15 Rear Seat Cushion/Seat Back

1 – SEAT BACK LATCH STRIKER BRACKET
2 – SEAT BACK LATCH STRIKER
3 – SEAT BACK
4 – PIVOT SPACER
5 – GROMMET
6 – SEAT CUSHION
7 – BUSHING

23 - 18

BODY

XJ

REMOVAL AND INSTALLATION (Continued)

REAR SEAT CUSHION COVER

REMOVAL

(1) Remove the seat cushion from the vehicle.
(2) Remove the cover side, front and rear retaining

clips from the wire retainers with an appropriate
removal tool (Fig. 16).

(3) Remove the serrated retainers from the front

ends of the cover with a trim panel removal tool (Fig.
17).

(4) Remove the seat cover from the cushion.

INSTALLATION

(1) Position the replacement cover on the cushion.
(2) Compress the cover and attach the retaining

clips to the front and rear wire retainers.

(3) Install the serrated retainers at the ends of the

cover.

(4) Install the seat cushion in the vehicle. If neces-

sary, refer to the installation procedure.

REAR SEATBACK LATCH STRIKER AND
BUMPER

REMOVAL

(1) Disengage seat cushion at the rear by pulling

upward on the release strap.

(2) Tilt seat cushion forward.
(3) Release seatback latch from striker.
(4) Tilt seatback forward for access to striker

bracket.

(5) Remove screws (Fig. 18) attaching latch striker

bracket and shims to trim panel.

INSTALLATION

(1) Position shims and latch striker bracket on

trim panel.

(2) Install screws attaching latch striker bracket

and shims to trim panel. Tighten screws to 6 N·m (50
in. lbs.) torque.

(3) Engage seatback latch with striker.

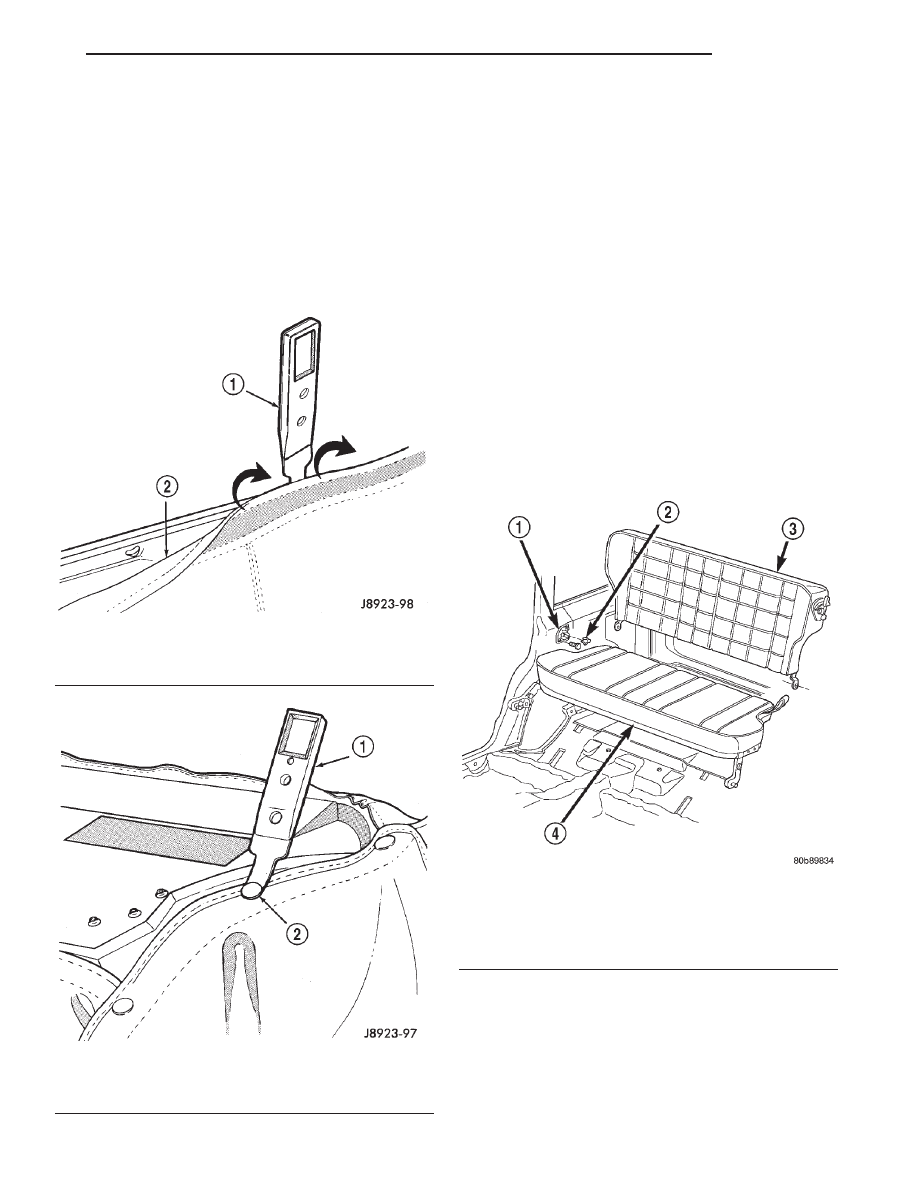

Fig. 16 Seat Cushion Cover Retaining Clip Removal

1 – REMOVER TOOL
2 – SEAT COVER

Fig. 17 Seat Cushion Cover Retaining Clip Removal

1 – CLIP REMOVER TOOL
2 – SEAT COVER CLIPS

Fig. 18 Seatback Latch Striker Bracket

1 – SEAT BACK LATCH STRIKER BRACKET
2 – SEAT BACK LATCH STRIKER
3 – SEAT BACK
4 – SEAT CUSHION

XJ

BODY

23 - 19

REMOVAL AND INSTALLATION (Continued)

(4) Pivot seat cushion to horizontal position and

lock it in-place by pressing firmly on center of the
cushion until latch engages.

REAR SEATBACK COVER

REMOVAL

(1) Remove the seatback from the vehicle.
(2) Remove the seatback latch release handle and

bezel from the seatback.

(3) Disengage the cover zippers.
(4) Disengage the J-strap attaching the cover to

the seat back frame (Fig. 19).

(5) Remove the cover from the seatback pad.

INSTALLATION

(1) Install the cover on the seatback.
(2) Attach the cover J-strap to the seatback frame.
(3) Engage the cover zippers.
(4) Install the seat latch release bezel and handle.
(5) Install the seatback in the vehicle.

SPECIAL TOOLS

SPECIAL TOOLS—SEATS

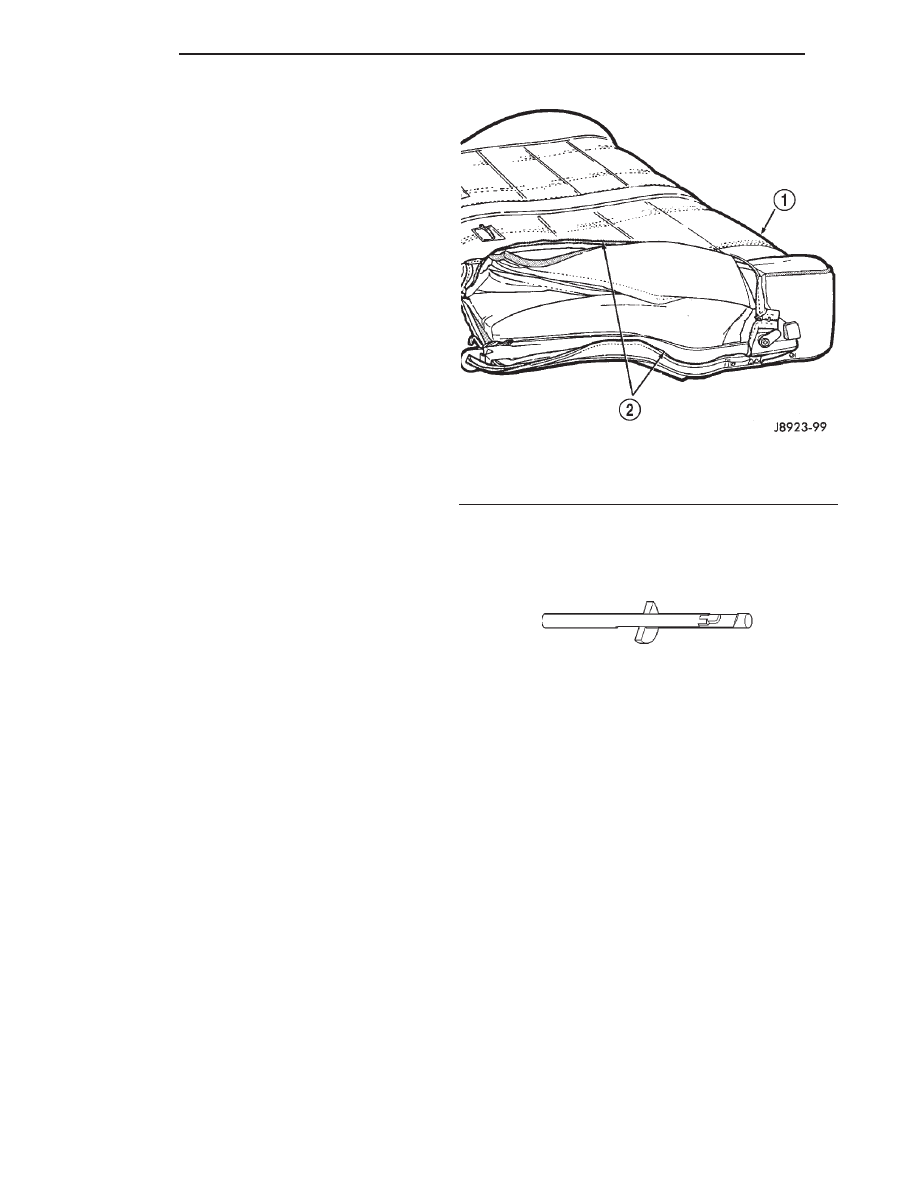

Fig. 19 Seatback Cover Removal

1 – SEAT BACK
2 – COVER ZIPPER

Extractor Head Restraint Sleeve 6773

23 - 20

BODY

XJ

REMOVAL AND INSTALLATION (Continued)

BODY COMPONENT SERVICE

TABLE OF CONTENTS

page

page

DIAGNOSIS AND TESTING

WATER LEAKS . . . . . . . . . . . . . . . . . . . . . . . . . . 22
WIND NOISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

SERVICE PROCEDURES

BODY LUBRICATION . . . . . . . . . . . . . . . . . . . . . . 23

REMOVAL AND INSTALLATION

GRILLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
GRILLE OPENING PANEL (GOP) . . . . . . . . . . . . . 24
HOOD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
HOOD HINGE . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
HOOD LATCH . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
HOOD LATCH STRIKER. . . . . . . . . . . . . . . . . . . . 26
HOOD RELEASE CABLE . . . . . . . . . . . . . . . . . . . 27
HOOD SAFETY LATCH . . . . . . . . . . . . . . . . . . . . 27
SAFETY LATCH STRIKER . . . . . . . . . . . . . . . . . . 27
HOOD SILENCER PAD . . . . . . . . . . . . . . . . . . . . 27
COWL WEATHERSTRIP. . . . . . . . . . . . . . . . . . . . 28
COWL GRILLE . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
BODY DECALS . . . . . . . . . . . . . . . . . . . . . . . . . . 29
EXTERIOR NAMEPLATES . . . . . . . . . . . . . . . . . . 30
SIDE VIEW MIRROR . . . . . . . . . . . . . . . . . . . . . . 31
FRONT FENDER FLARE . . . . . . . . . . . . . . . . . . . 31
FRONT WHEELHOUSE LINER. . . . . . . . . . . . . . . 32
RIGHT FRONT FENDER . . . . . . . . . . . . . . . . . . . 32
LEFT FRONT FENDER. . . . . . . . . . . . . . . . . . . . . 32
FRONT DOOR TRIM PANEL . . . . . . . . . . . . . . . . 33
FRONT DOOR WATERDAM . . . . . . . . . . . . . . . . . 34
FRONT DOOR . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
FRONT DOOR HINGE . . . . . . . . . . . . . . . . . . . . . 35
FRONT DOOR RESTRAINT . . . . . . . . . . . . . . . . . 35
FRONT DOOR OUTSIDE HANDLE . . . . . . . . . . . . 35
FRONT DOOR LOCK CYLINDER . . . . . . . . . . . . . 36
LOCK CYLINDERS. . . . . . . . . . . . . . . . . . . . . . . . 37
FRONT DOOR LATCH . . . . . . . . . . . . . . . . . . . . . 37
FRONT DOOR LATCH STRIKER . . . . . . . . . . . . . 37
FRONT DOOR INSIDE HANDLE ACTUATOR . . . . 37
FRONT DOOR INNER BELT WEATHERSTRIP . . . 37
FRONT DOOR OUTER BELT WEATHERSTRIP . . 38
FRONT DOOR GLASS RUN CHANNEL

WEATHERSTRIP. . . . . . . . . . . . . . . . . . . . . . . . 38

FRONT DOOR OPENING WEATHERSTRIP . . . . . 38
FRONT DOOR OPENING SECONDARY

WEATHERSTRIP. . . . . . . . . . . . . . . . . . . . . . . . 39

FRONT DOOR GLASS EXTERIOR MOLDING . . . 39
FRONT DOOR WINDOW REGULATOR . . . . . . . . 39
FRONT DOOR SPACER BLOCKS—TWO-

DOOR VEHICLES . . . . . . . . . . . . . . . . . . . . . . . 41

FRONT DOOR GLASS . . . . . . . . . . . . . . . . . . . . . 41
REAR DOOR TRIM PANEL. . . . . . . . . . . . . . . . . . 42

REAR DOOR WATERDAM . . . . . . . . . . . . . . . . . . 42
REAR DOOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
REAR DOOR RESTRAINT . . . . . . . . . . . . . . . . . . 43
REAR DOOR HINGE . . . . . . . . . . . . . . . . . . . . . . 43
REAR DOOR OUTSIDE HANDLE . . . . . . . . . . . . . 44
REAR DOOR LATCH . . . . . . . . . . . . . . . . . . . . . . 44
REAR DOOR LATCH STRIKER . . . . . . . . . . . . . . 45
REAR DOOR INSIDE HANDLE ACTUATOR . . . . . 45
REAR DOOR INNER BELT WEATHERSTRIP . . . . 45
REAR DOOR OUTER BELT WEATHERSTRIP . . . 45
REAR DOOR GLASS RUN CHANNEL

WEATHERSTRIP. . . . . . . . . . . . . . . . . . . . . . . . 46

REAR DOOR GLASS EXTERIOR MOLDING. . . . . 46
REAR DOOR WEATHERSTRIP . . . . . . . . . . . . . . 46
REAR DOOR WINDOW REGULATOR . . . . . . . . . 47
REAR DOOR WINDOW GLASS . . . . . . . . . . . . . . 47
BODY SIDE MOLDING . . . . . . . . . . . . . . . . . . . . . 48
REAR FENDER FLARE . . . . . . . . . . . . . . . . . . . . 49
QUARTER WINDOW APPLIQUE . . . . . . . . . . . . . 49
DRIP RAIL MOLDING . . . . . . . . . . . . . . . . . . . . . . 49
LUGGAGE RACK . . . . . . . . . . . . . . . . . . . . . . . . . 50
AIR EXHAUST GRILLE. . . . . . . . . . . . . . . . . . . . . 50
A-PILLAR TRIM . . . . . . . . . . . . . . . . . . . . . . . . . . 51
LOWER A-PILLAR COWL TRIM . . . . . . . . . . . . . . 51
FRONT INNER SCUFF PLATE . . . . . . . . . . . . . . . 52
DOOR SILL SCUFF PLATE . . . . . . . . . . . . . . . . . 52
ASSIST HANDLE . . . . . . . . . . . . . . . . . . . . . . . . . 52
B-PILLAR TRIM . . . . . . . . . . . . . . . . . . . . . . . . . . 52
C-PILLAR TRIM . . . . . . . . . . . . . . . . . . . . . . . . . . 53
QUARTER PANEL TRIM EXTENSION . . . . . . . . . 54
QUARTER PANEL TRIM AND WHEELHOUSE

COVER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

LIFTGATE PILLAR TRIM . . . . . . . . . . . . . . . . . . . 55
LIFTGATE OPENING UPPER TRIM . . . . . . . . . . . 55
LIFTGATE SCUFF PLATE. . . . . . . . . . . . . . . . . . . 55
FRONT SHOULDER BELT/BUCKLE . . . . . . . . . . . 55
REAR SHOULDER/LAP BELT/BUCKLE . . . . . . . . 57
FULL FLOOR CONSOLE . . . . . . . . . . . . . . . . . . . 57
FRONT CARPET/MAT . . . . . . . . . . . . . . . . . . . . . 58
REAR CARPET/MAT . . . . . . . . . . . . . . . . . . . . . . 58
REARVIEW MIRROR . . . . . . . . . . . . . . . . . . . . . . 59
REARVIEW MIRROR SUPPORT BRACKET . . . . . 59
SUNVISORS . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
HEADLINER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
LIFTGATE TRIM PANEL . . . . . . . . . . . . . . . . . . . . 61
LIFTGATE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
LIFTGATE HINGE. . . . . . . . . . . . . . . . . . . . . . . . . 62
LIFTGATE SUPPORT ROD CYLINDER. . . . . . . . . 63
LIFTGATE SUPPORT ROD BALL STUD . . . . . . . . 63
