(48) Coat thrust bearing and race assembly with

petroleum jelly and install it on clutch shaft. Bearing
faces up and toward case front as shown. Verify bear-
ing/race size. Bearing and race outer diameter is 47.8

mm (1.882 in.) and inside diameter is 33.6 mm (1.301
in.).

(49) Assemble second coast brake piston compo-

nents (Fig. 165).

(50) Install assembled second coast brake piston in

case. Verify that the piston rod contacts the second
coast brake band.

(51) Install replacement seals on second coast

brake piston cover and install cover in case.

(52) Install second coast brake piston snap ring

with snap ring plier tool (Fig. 166).

(53) Check second coast brake piston stroke as fol-

lows:

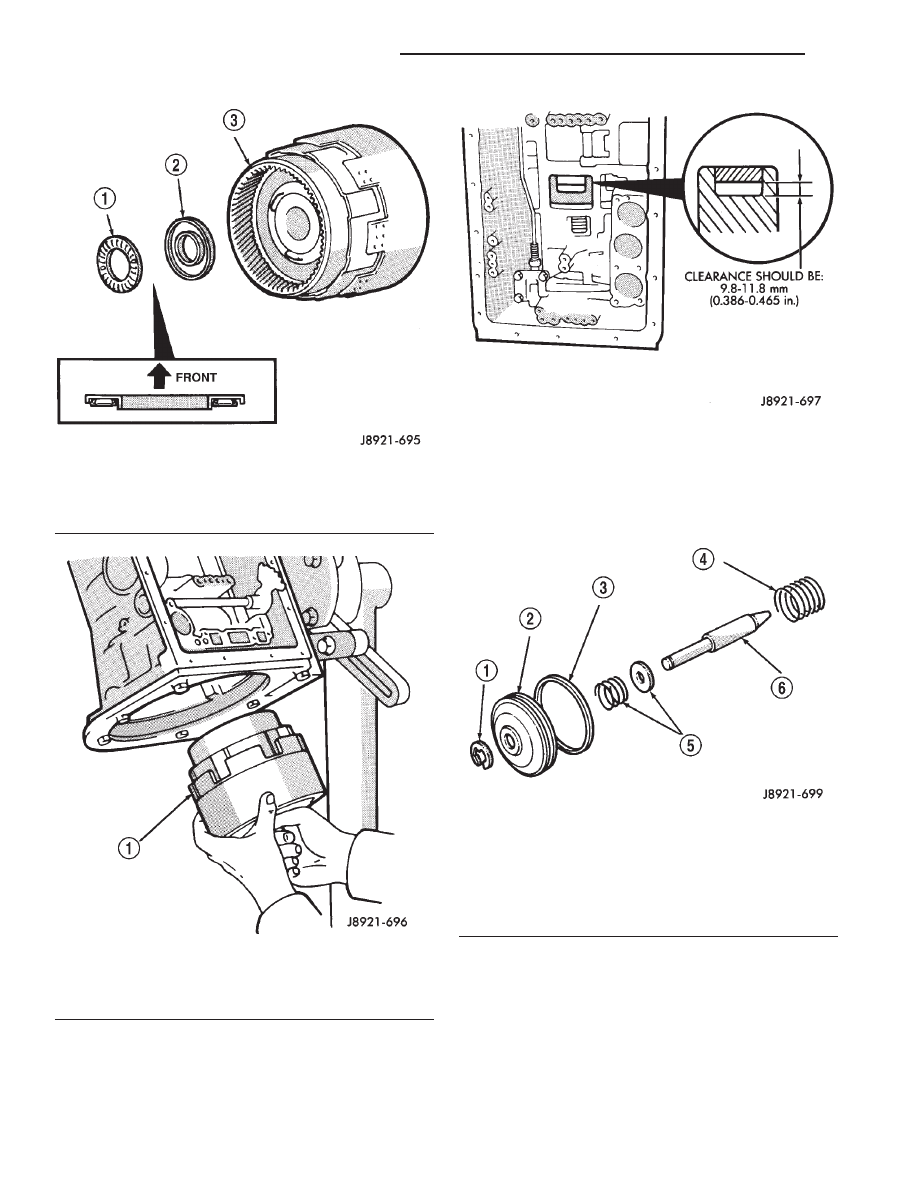

Fig. 162 Installing Ring Gear Bearing And Race

1 – THRUST BEARING
2 – RACE
3 – PLANETARY RING GEAR

Fig. 163 Installing Front Planetary And

Forward–Direct Clutch Assembly

1 – FRONT PLANETARY AND FOWARD-DIRECT CLUTCH

ASSEMBLY

Fig. 164 Checking Input Drum–To–Direct Clutch

Drum Clearance

Fig. 165 Assembling Second Coast Brake Piston

1 – E-CLIP
2 – PISTON
3 – O-RING
4 – PISTON SPRING
5 – SPRING AND RETAINER
6 – PISTON ROD

21 - 288

AW–4 AUTOMATIC TRANSMISSION

XJ

DISASSEMBLY AND ASSEMBLY (Continued)

(a) Install a small wire tie strap around the sec-

ond coast brake piston rod tight against the trans-
mission case.

(b) Apply 57–114 psi air pressure through piston

feed hole and check stroke length with Gauge Tool
7552.

(c) Stroke length should be 1.5 – 3.0 mm (0.059

– 0.118 in.).

(d) If stroke length is incorrect, piston, cover or

snap ring is not seated. Reassemble and check
stroke again if necessary.

(54) Coat thrust race and tabbed washer with

petroleum jelly and install them on overdrive support
(Fig. 169). Verify race size. Race outer diameter is
50.9 mm (2.004 in.) and inside diameter is 36.2 mm
(1.426 in.).

(55) Install overdrive support in case. Use two long

bolts to help align and guide support into position
(Fig. 170).

(56) Install overdrive support snap ring with Snap

Ring Plier Tool 7540 (Fig. 171). Chamfered side of
snap ring faces up and toward case front. Snap ring
ends must be aligned with case opening with
ring ends approximately 24 mm (0.94 in.) from
center line of case opening.

(57) Install and tighten overdrive support bolts to

25 N·m (19 ft. lbs.) torque (Fig. 172).

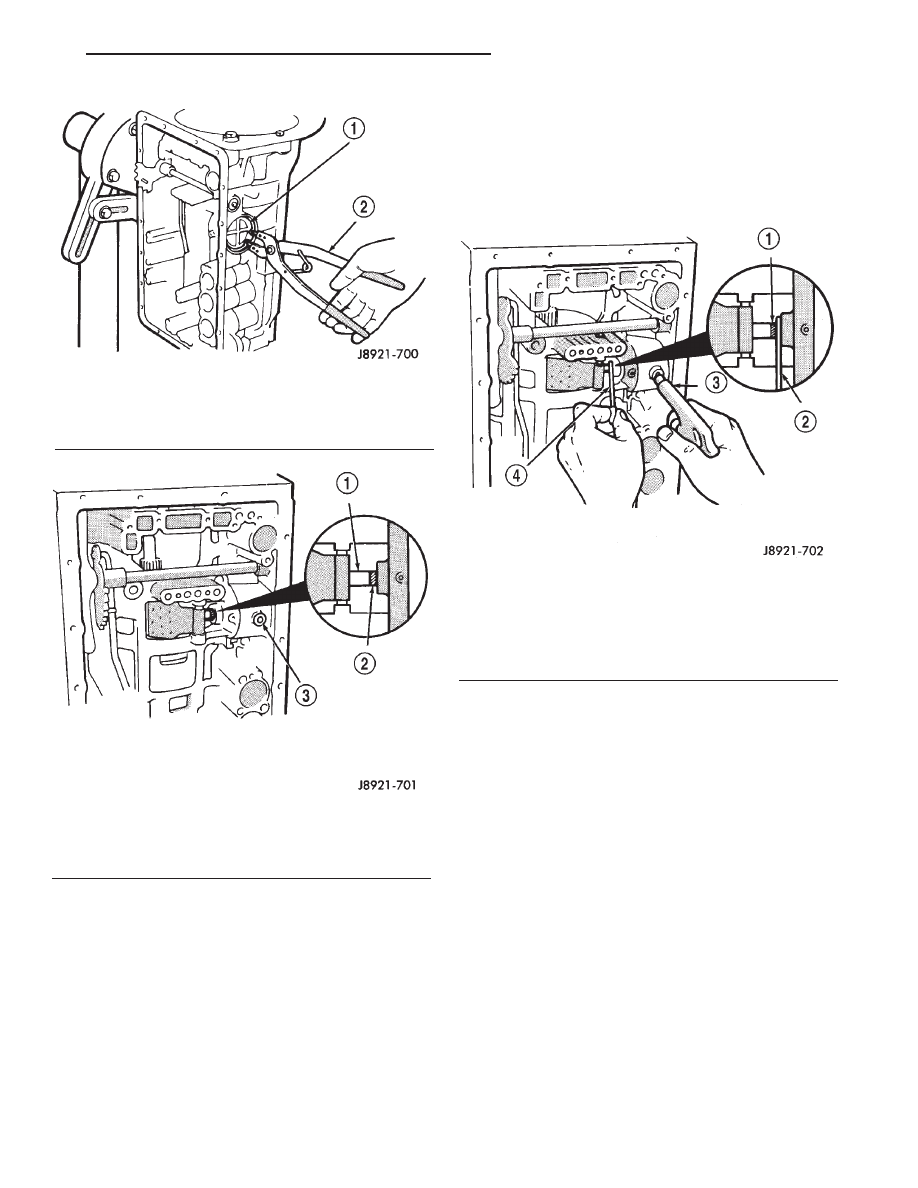

Fig. 167 Marking Brake Piston Rod

1 – BRAKE PISTON ROD
2 – REFERENCE MARK
3 – PISTON FEED HOLE

Fig. 166 Installing Second Coast Brake Piston Snap

Ring

1 – PISTON SNAP RING
2 – SNAP RING TOOL

Fig. 168 Checking Second Coast Brake Piston

Stroke

1 – PISTON ROD REFERENCE MARK
2 – GAUGE TOOL
3 – AIR GUN
4 – GAUGE TOOL

XJ

AW–4 AUTOMATIC TRANSMISSION

21 - 289

DISASSEMBLY AND ASSEMBLY (Continued)

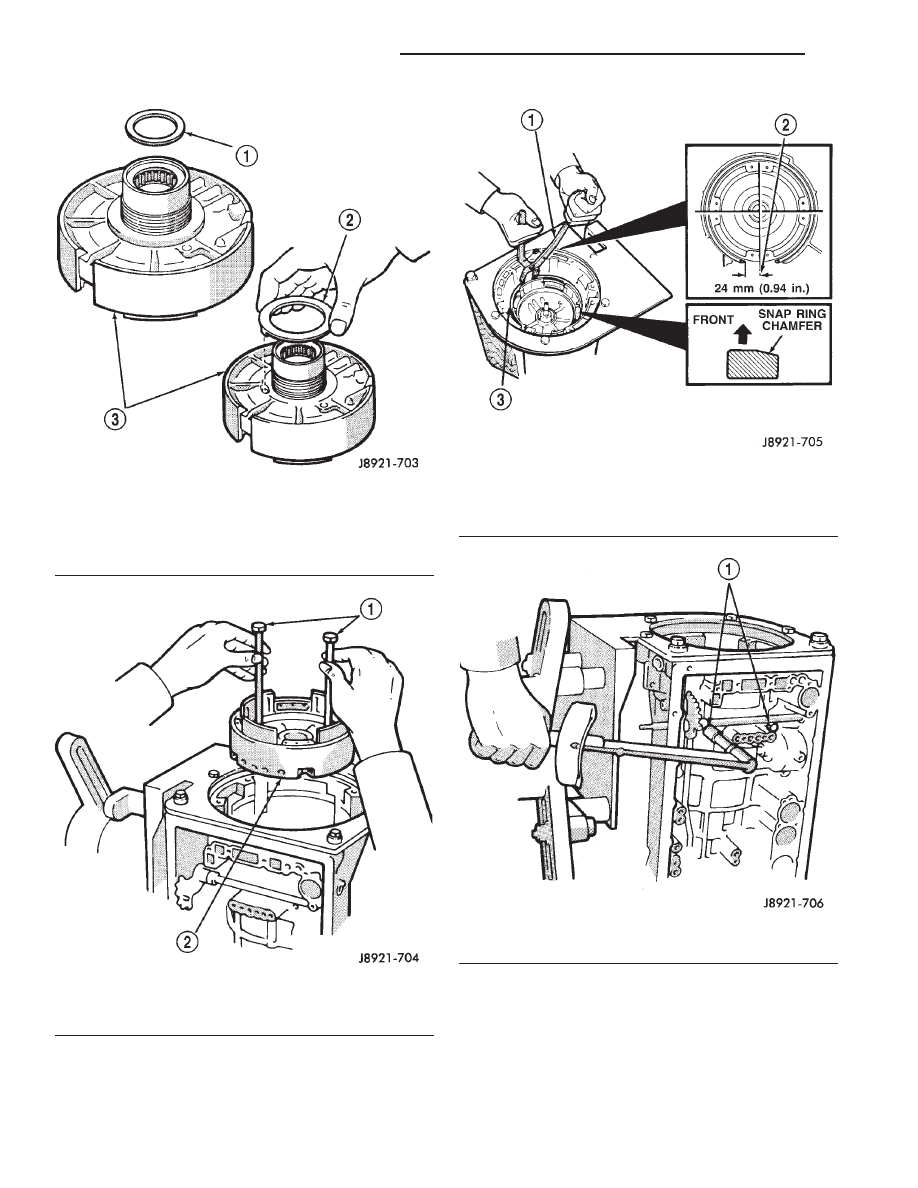

Fig. 169 Installing Overdrive Support Thrust Race

And Washer

1 – THRUST RACE
2 – TABBED THRUST WASHER
3 – OVERDRIVE SUPPORT

Fig. 170 Installing Overdrive Support

1 – USE LONG BOLTS TO INSTALL SUPPORT
2 – OVERDRIVE SUPPORT

Fig. 171 Installing Overdrive Support Snap Ring

1 – SNAP RING TOOL
2 – SNAP RING ENDS CENTERED IN CASE OPENING
3 – SNAP RING

Fig. 172 Installing Overdrive Support Bolts

1 – OVERDRIVE SUPPORT BOLTS

21 - 290

AW–4 AUTOMATIC TRANSMISSION

XJ

DISASSEMBLY AND ASSEMBLY (Continued)

(58) Check output shaft end play with dial indica-

tor (Fig. 173). End play should be 0.27 – 0.86 mm
(0.0106 – 0.0339 in.).

(59) If output shaft end play is incorrect, one or

more of installed components is not seated. Reassem-
ble as necessary and check end play again.

(60) Install overdrive brake clutch pack (Fig. 174).

Install thickest clutch plate first. Rounded edge of
plate faces up. Install first disc followed by another
plate until four discs and three plates are installed.

(61) Install stepped ring retainer plate with flat

side facing disc. Then install brake pack snap ring
(Fig. 175).

(62) Check overdrive brake piston stroke as fol-

lows:

(a) Mount dial indicator on case using Miller

Tool C-3339 and a suitable bolt threaded into the
transmission case.

(b) Verify that the dial indicator is mounted sol-

idly and square to the direction of the piston
travel.

(c) Apply 57–114 psi air pressure through piston

apply port and note piston stroke on dial indicator.
Stroke length should be: 1.40 – 1.70 mm (0.055 –
0.0699 in.).

(d) If stroke is incorrect, brake pack or piston is

installed incorrectly. Check and correct as neces-
sary and measure piston stroke again.

(e) Remove the dial indicator set-up from the

transmission.
(63) Coat overdrive lower race, thrust bearing and

upper race with petroleum jelly and install them in
overdrive support (Fig. 176). Be sure races and bear-
ing are assembled and installed as shown.

(64) Verify bearing/race sizes before proceeding.

Bearing race sizes are:

• Outer diameter of lower race is 47.8 mm (1.882

in.) and inside diameter is 34.3 mm (1.350 in.).

• Outer diameter of bearing is 47.7 mm (1.878 in.)

and inside diameter is 32.7 mm (1.287 in.).

• Outer diameter of upper race is 47.8 mm (1.882

in.) and inside diameter is 30.7 mm (1.209 in.).

(65) Install overdrive planetary ring gear in sup-

port (Fig. 177).

(66) Coat ring gear thrust race and thrust bearing

assembly with petroleum jelly and install them in
gear (Fig. 178).

(67) Verify bearing/race size before proceeding.
• Outer diameter of ring gear race–bearing is 47.8

mm (1.882 in.) and inside diameter is 24.2 mm (0.953
in.).

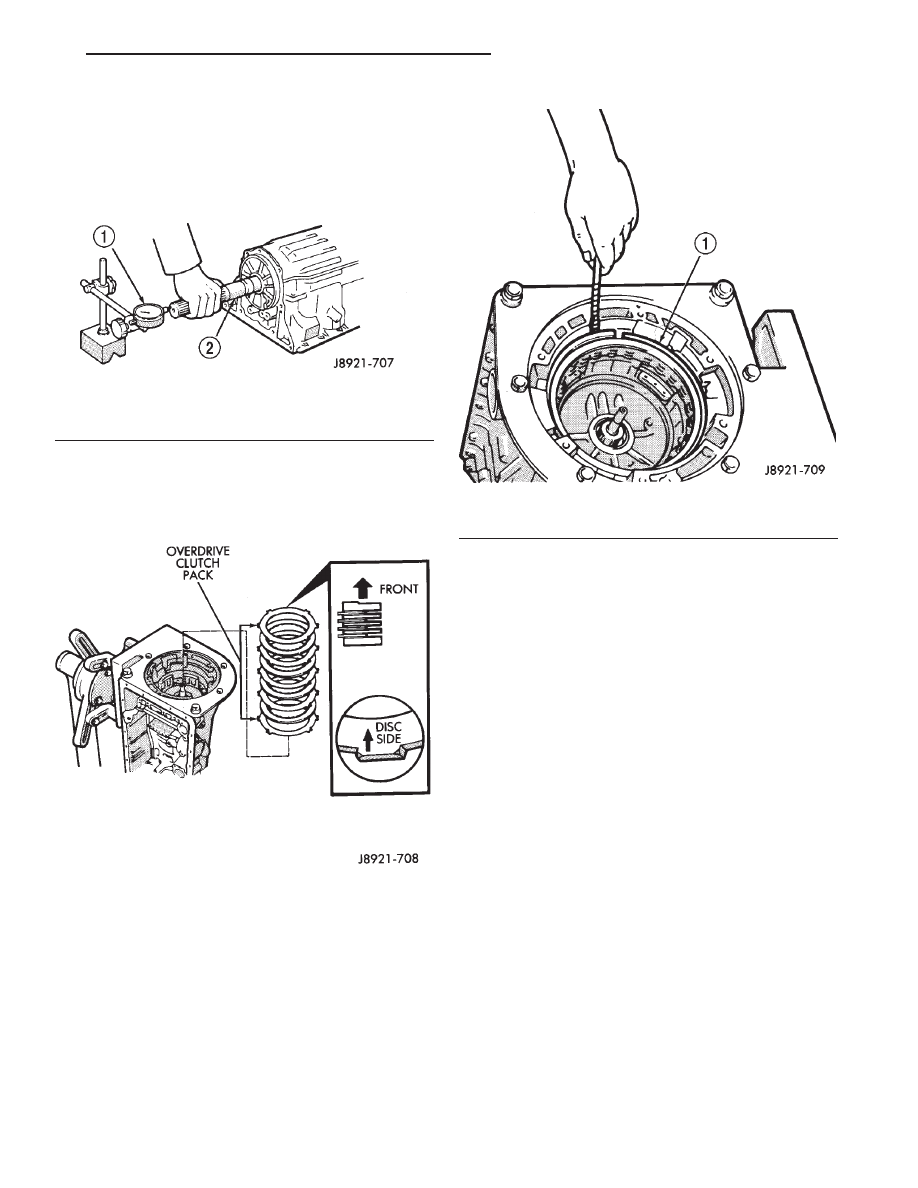

Fig. 173 Checking Output Shaft End Play

1 – DIAL INDICATOR
2 – OUTPUT SHAFT

Fig. 174 Installing Overdrive Brake Clutch Pack

Fig. 175 Installing Overdrive Brake Snap Ring

1 – CLUTCH PACK SNAP RING
