(2) Disconnect coolant temperature sensor wire

connector.

(3) Remove sensor from thermostat housing.

INSTALLATION

(1) Apply sealant to sensor threads (new replace-

ment sensors will have sealant already applied).

(2) Install coolant temperature sensor into thermo-

stat housing. Tighten to 11 N·m (8 ft. lbs.) torque.

(3) Connect wire connector.
(4) Fill cooling system. Refer to Group 7, Cooling

System.

INTAKE MANIFOLD AIR TEMPERATURE
SENSOR

The intake manifold air temperature (IAT) sensor

is installed into intake manifold plenum near throttle
body (Fig. 41) or (Fig. 42).

REMOVAL

(1) Disconnect electrical connector from IAT sen-

sor.

(2) Remove sensor from intake manifold.

INSTALLATION

(1) Install

IAT

sensor

into

intake

manifold.

Tighten sensor to 28 N·m (20 ft. lbs.) torque.

(2) Connect electrical connector to sensor.

Fig. 40 Engine Coolant Temperature Sensor—

Typical

1 – THERMOSTAT
2 – ENGINE COOLANT TEMPERATURE SENSOR
3 – ELECTRICAL CONNECTOR

Fig. 41 IAT Sensor Location—4.0L Engine

1 – MOUNTING BOLTS (4)
2 – THROTTLE BODY
3 – IAC MOTOR
4 – ELEC. CONN.
5 – TPS
6 – MAP SENSOR
7 – ELEC. CONN.
8 – IAT SENSOR
9 – ELEC. CONN.

Fig. 42 IAT Sensor Location—2.5L Engine

1 – ELECTRICAL CONNECTOR
2 – INTAKE MANIFOLD TEMPERATURE SENSOR
3 – FUEL INJECTOR

14 - 50

FUEL SYSTEM

XJ

REMOVAL AND INSTALLATION (Continued)

VEHICLE SPEED SENSOR

The Vehicle Speed Sensor (VSS) is located on the

speedometer pinion gear adapter. If equipped with
4WD, this adapter is located on the transfer case
extension (left side) (Fig. 43). If equipped with 2WD,
this adapter is located on the extension housing of
the transmission (left side).

REMOVAL

(1) Raise and support vehicle.
(2) Disconnect electrical connector from sensor by

pushing slide tab (Fig. 43). After slide tab has been
positioned, push in on secondary release lock (Fig. 43)
on side of connector and pull connector from sensor.

(3) Remove sensor mounting bolt (Fig. 44).
(4) Remove sensor (pull straight out) from speed-

ometer pinion gear adapter (Fig. 44). Do not remove
gear adapter from transmission.

INSTALLATION

(1) Clean

inside

of

speedometer

pinion

gear

adapter before installing speed sensor.

(2) Install sensor into speedometer gear adapter

and install mounting bolt. Before tightening bolt,
verify speed sensor is fully seated (mounted
flush) to speedometer pinion gear adapter.

(3) Tighten sensor mounting bolt to 2.2 N·m (20 in.

lbs.) torque.

(4) Connect electrical connector to sensor.

SPECIFICATIONS

TORQUE CHART

DESCRIPTION

TORQUE

Air Cleaner Housing Mount. Bolts . . . . . . . . 8 N·m

(71 in. lbs.)

Engine Coolant Temperature Sensor . . . . . . 11 N·m

(96 in. lbs.)

IAC Motor-To-Throttle Body Bolts . . . . . . . . 7 N·m

(60 in. lbs.)

Intake Manifold Air Temp. Sensor . . . . . . . 28 N·m

(20 ft. lbs.)

MAP Sensor Mounting Screws . . 3 N·m (25 in. lbs.)
Oxygen Sensor . . . . . . . . . . . . . 30 N·m (22 ft. lbs.)
PCM Mounting Screws . . . . . . . . 4 N·m (35 in. lbs.)
Power Steering Pressure Switch . . . . . . 14–22 N·m

(124–195 in. lbs.)

Throttle Body Mounting Bolts . . . . . . . . . . . 11 N·m

(100 in. lbs.)

Throttle Position Sensor Mounting Screws . . 7 N·m

(60 in. lbs.)

Vehicle Speed Sensor Mounting Bolt . . . . . 2.2 N·m

(20 in. lbs.)

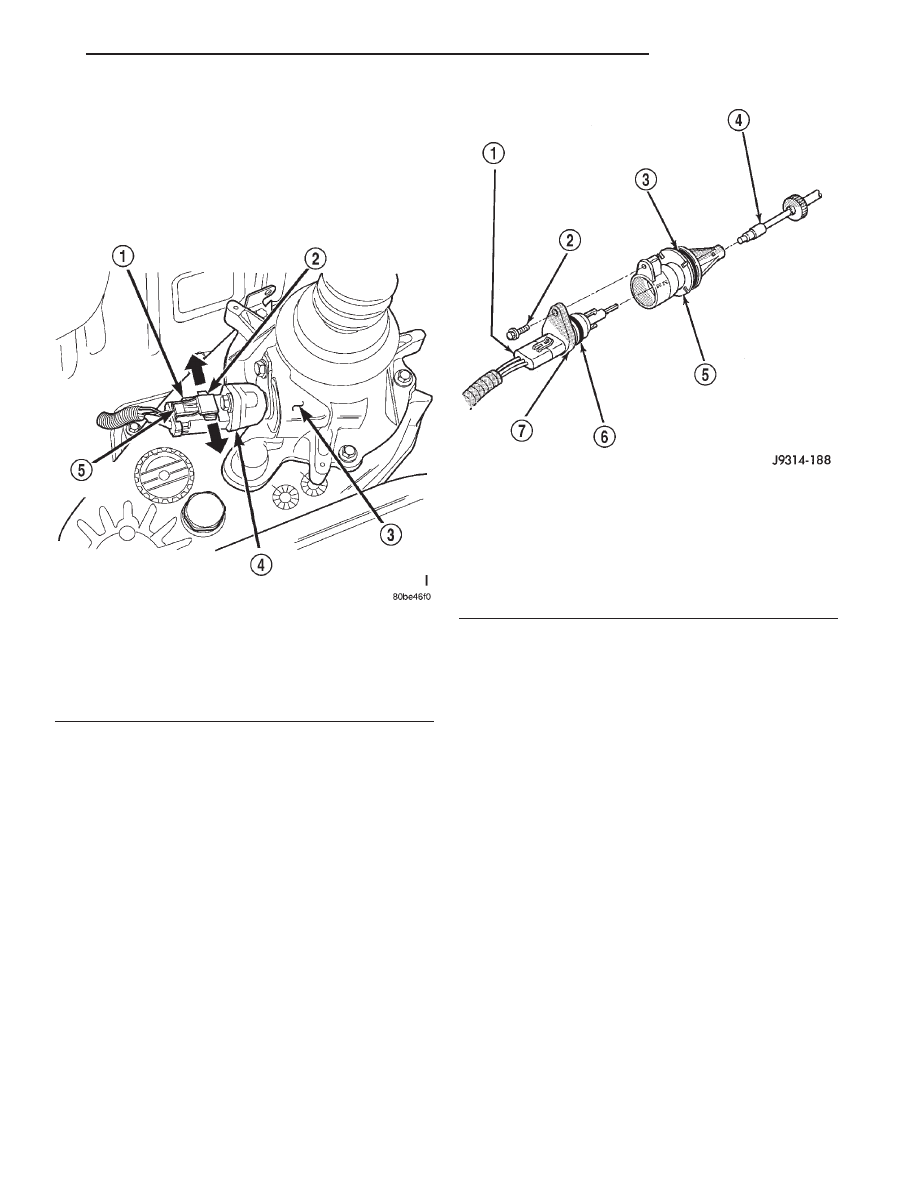

Fig. 43 VSS Location—4WD Shown

1 – SENSOR ELECTRICAL CONNECTOR
2 – SLIDE TAB
3 – 4WD TRANSFER CASE EXTENSION
4 – VEHICLE SPEED SENSOR
5 – RELEASE LOCK

Fig. 44 VSS Removal/Installation

1 – ELECTRICAL CONNECTOR
2 – SENSOR MOUNTING BOLT
3 – O-RING
4 – SPEEDOMETER PINION GEAR
5 – SPEEDOMETER PINION GEAR ADAPTER
6 – O-RING
7 – VEHICLE SPEED SENSOR

XJ

FUEL SYSTEM

14 - 51

REMOVAL AND INSTALLATION (Continued)

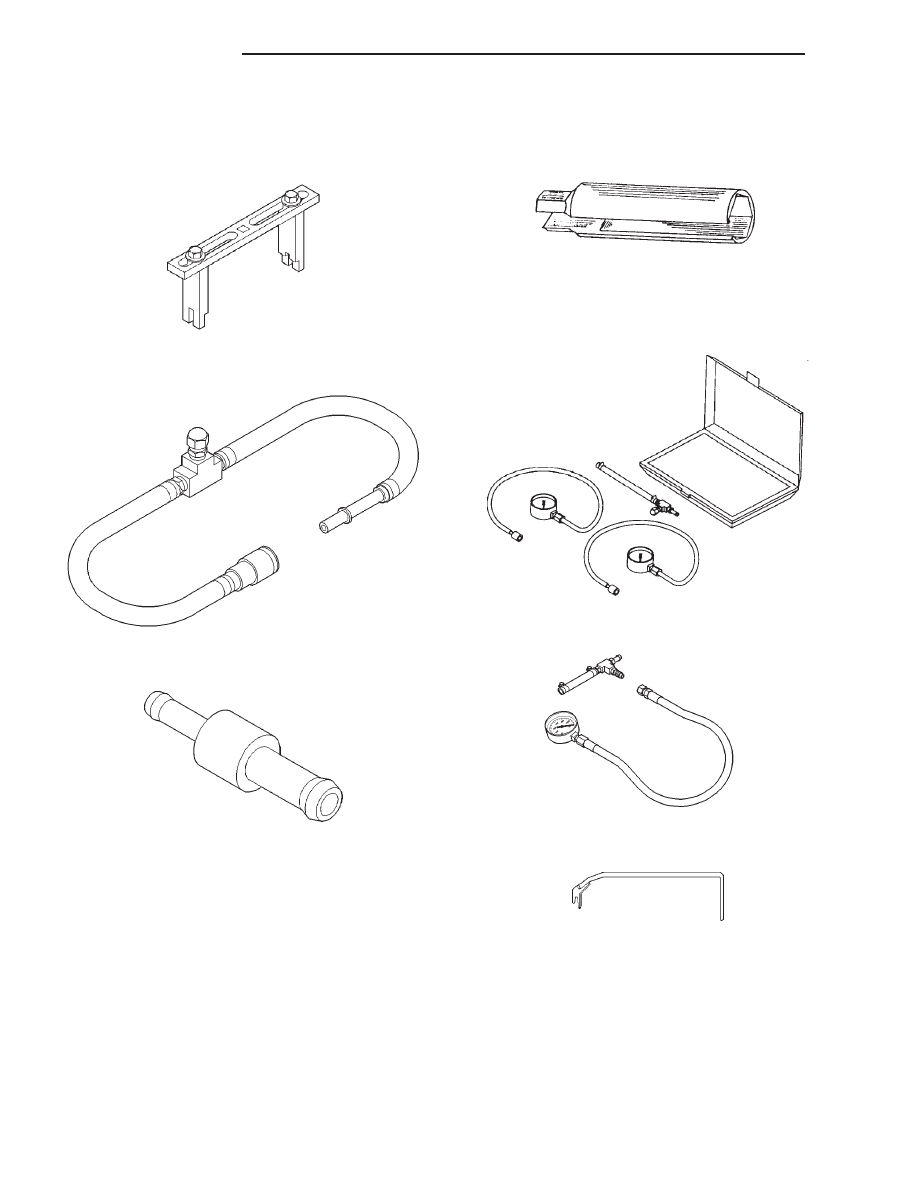

SPECIAL TOOLS

FUEL SYSTEM

Spanner Wrench—6856

Adapters, Fuel Pressure Test—6539 and/or 6631

Fitting, Air Metering—6714

O2S (Oxygen Sensor) Remover/Installer—C-4907

Test Kit, Fuel Pressure—5069

Test Kit, Fuel Pressure—C-4799-B

Fuel Line Removal Tool—6782

14 - 52

FUEL SYSTEM

XJ

FUEL SYSTEM—2.5L DIESEL ENGINE

TABLE OF CONTENTS

page

page

FUEL DELIVERY SYSTEM—2.5L DIESEL

ENGINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

FUEL INJECTION SYSTEM—2.5L DIESEL

ENGINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

FUEL DELIVERY SYSTEM—2.5L DIESEL ENGINE

TABLE OF CONTENTS

page

page

DESCRIPTION AND OPERATION

INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . 1
FUEL SYSTEM PRESSURE WARNING . . . . . . . . . 2
FUEL TANK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
FUEL TANK MODULE . . . . . . . . . . . . . . . . . . . . . . 2
FUEL GAUGE SENDING UNIT . . . . . . . . . . . . . . . . 2
FUEL FILTER/WATER SEPARATOR . . . . . . . . . . . . 2
FUEL SHUTDOWN SOLENOID . . . . . . . . . . . . . . . 3
FUEL INJECTION PUMP . . . . . . . . . . . . . . . . . . . . 3
FUEL INJECTORS . . . . . . . . . . . . . . . . . . . . . . . . . 4
FUEL TUBES/LINES/HOSES AND CLAMPS—

LOW-PRESSURE TYPE . . . . . . . . . . . . . . . . . . . 4

QUICK-CONNECT FITTINGS—LOW

PRESSURE TYPE. . . . . . . . . . . . . . . . . . . . . . . . 5

HIGH-PRESSURE FUEL LINES . . . . . . . . . . . . . . . 5
FUEL DRAIN TUBES . . . . . . . . . . . . . . . . . . . . . . . 6
FUEL HEATER . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
FUEL HEATER RELAY . . . . . . . . . . . . . . . . . . . . . . 6

DIAGNOSIS AND TESTING

GENERAL INFORMATION . . . . . . . . . . . . . . . . . . . 6
VISUAL INSPECTION. . . . . . . . . . . . . . . . . . . . . . . 6
AIR IN FUEL SYSTEM . . . . . . . . . . . . . . . . . . . . . . 9
FUEL HEATER RELAY TEST . . . . . . . . . . . . . . . . . 9
FUEL INJECTOR TEST . . . . . . . . . . . . . . . . . . . . 10
FUEL INJECTOR / NEEDLE MOVEMENT

SENSOR TEST . . . . . . . . . . . . . . . . . . . . . . . . . 10

FUEL INJECTION PUMP TEST. . . . . . . . . . . . . . . 10
FUEL SUPPLY RESTRICTIONS . . . . . . . . . . . . . . 11
FUEL SHUTDOWN SOLENOID TEST . . . . . . . . . . 11
HIGH-PRESSURE FUEL LINE LEAK TEST . . . . . . 11

SERVICE PROCEDURES

AIR BLEED PROCEDURES . . . . . . . . . . . . . . . . . 12
FUEL INJECTION PUMP TIMING . . . . . . . . . . . . . 13

REMOVAL AND INSTALLATION

ACCELERATOR PEDAL . . . . . . . . . . . . . . . . . . . . 13
FUEL DRAIN TUBES . . . . . . . . . . . . . . . . . . . . . . 14
FUEL FILTER/WATER SEPARATOR . . . . . . . . . . . 14
FUEL HEATER . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
FUEL HEATER RELAY . . . . . . . . . . . . . . . . . . . . . 15
FUEL LEVEL SENSOR . . . . . . . . . . . . . . . . . . . . . 15
FUEL INJECTION PUMP . . . . . . . . . . . . . . . . . . . 15
FUEL INJECTORS . . . . . . . . . . . . . . . . . . . . . . . . 19
FUEL TANK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
FUEL RESERVOIR MODULE . . . . . . . . . . . . . . . . 21
HIGH-PRESSURE LINES . . . . . . . . . . . . . . . . . . . 22

SPECIFICATIONS

FUEL TANK CAPACITY . . . . . . . . . . . . . . . . . . . . 22
IDLE SPEED . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
FUEL INJECTOR FIRING SEQUENCE . . . . . . . . . 22
FUEL SYSTEM PRESSURE . . . . . . . . . . . . . . . . . 22

DESCRIPTION AND OPERATION

INTRODUCTION

DESCRIPTION

This Fuel Delivery section will cover components

not controlled by the PCM. For components con-

trolled by the PCM, refer to the Fuel Injection Sys-
tem—2.5L Diesel Engine section of this group.

The fuel heater relay, fuel heater and fuel gauge

are not operated by the PCM. These components are
controlled by the ignition (key) switch. All other fuel
system electrical components necessary to operate
the engine are controlled or regulated by the PCM.
