INSTALLATION

(1) Turn the ignition switch to the Off position.
(2) Unlatch and remove the cover from the PDC.
(3) Remove the stored IOD fuse from the plastic

fuse holder formation that is molded into the under-
side of the PDC cover.

(4) Align the terminal blades of the IOD fuse with

the terminal receptacles in fuse cavity 16 of the PDC.

(5) Use a thumb to press the IOD fuse firmly down

into PDC fuse cavity 16.

(6) Install and latch the cover onto the PDC.

JUNCTION BLOCK

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS, DISABLE THE AIRBAG SYSTEM BEFORE
ATTEMPTING ANY STEERING WHEEL, STEERING
COLUMN, OR INSTRUMENT PANEL COMPONENT
DIAGNOSIS OR SERVICE. DISCONNECT AND ISO-
LATE THE BATTERY NEGATIVE (GROUND) CABLE,
THEN WAIT TWO MINUTES FOR THE AIRBAG SYS-
TEM CAPACITOR TO DISCHARGE BEFORE PER-
FORMING FURTHER DIAGNOSIS OR SERVICE. THIS
IS THE ONLY SURE WAY TO DISABLE THE AIRBAG
SYSTEM. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT AND POSSIBLE PERSONAL
INJURY.

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the fuse access panel by unsnapping it

from the right cowl side inner trim panel (Fig. 8).

(3) Remove the push nut that secures the right

cowl side inner trim panel to the mounting stud on
the Junction Block (JB).

(4) Remove the screw located above the fuse access

opening that secures the trim panel to the right cowl
side inner panel.

(5) Remove the screw that secures the right cowl

side inner trim panel and right front door sill trim to
the door opening sill.

(6) Remove the trim from the right cowl side inner

panel.

(7) Remove the screw that secures the lower

instrument panel wire harness connector to the JB.

(8) Disconnect all of the wire harness connectors

from the connector receptacles on the JB.

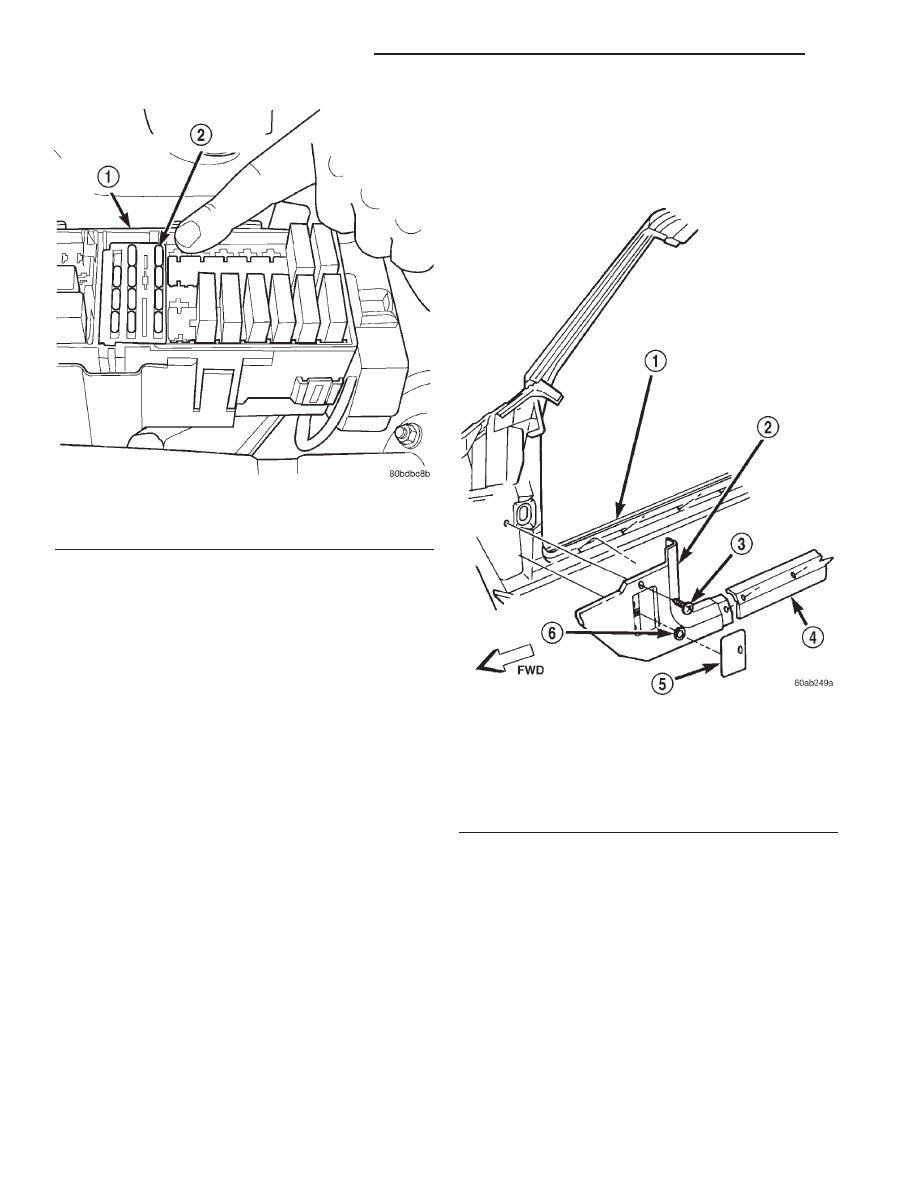

Fig. 7 Ignition-Off Draw Fuse

1 – POWER DISTRIBUTION CENTER
2 – IGNITION-OFF DRAW FUSE

Fig. 8 Right Cowl Side Inner Trim Remove/Install

1 – RIGHT FRONT DOOR SILL
2 – COWL SIDE TRIM PANEL
3 – SCREW
4 – SILL TRIM
5 – FUSE ACCESS PANEL
6 – PUSH-NUT

8O - 6

POWER DISTRIBUTION SYSTEMS

XJ

REMOVAL AND INSTALLATION (Continued)

(9) Remove the three nuts that secure the JB to

the mounting studs on the right cowl side inner
panel (Fig. 9).

(10) Remove the JB from the mounting studs on

the right cowl side inner panel.

INSTALLATION

NOTE: If the Junction Block (JB) is being replaced
with a new unit, be certain to transfer each of the
fuses, circuit breakers and relays from the faulty JB
to the proper cavities of the replacement JB. Refer
to Junction Block in the index of this service man-
ual for the location of complete circuit diagrams
and cavity assignments for the JB.

(1) Position the JB onto the mounting studs

located on the right cowl side inner panel.

(2) Install and tighten the three nuts that secure

the JB to the mounting studs on the right cowl side
inner panel. Tighten the nuts to 2.7 N·m (24 in. lbs.).

(3) Reconnect all of the wire harness connectors to

the proper connector receptacles on the JB.

(4) Install and tighten the screw that secures the

lower instrument panel wire harness connector to the
JB connector receptacle. Tighten the screw to 3.5
N·m (31 in. lbs.).

(5) Position the trim onto the right cowl side inner

panel.

(6) Install and tighten the screw that secures the

right cowl side inner trim panel and right front door

sill trim to the door opening sill. Tighten the screw to
2.2 N·m (20 in. lbs.).

(7) Install and tighten the screw located above the

fuse access opening that secures the trim panel to
the right cowl side inner panel. Tighten the screw to
2.2 N·m (20 in. lbs.).

(8) Install the push nut that secures the right cowl

side inner trim panel to the mounting stud on the
JB.

(9) Install the fuse access panel by snapping it

onto the right cowl side inner trim panel.

(10) Reconnect the battery negative cable.

DISASSEMBLY AND ASSEMBLY

POWER DISTRIBUTION CENTER

The Power Distribution Center (PDC) cover, the

PDC housing lower cover, the PDC relay wedges, the
PDC relay cassettes and the PDC B(+) terminal stud
cover are available for service replacement (Fig. 10).
The PDC cover and B(+) terminal stud cover can be
simply unlatched and removed from the PDC housing
without the PDC being removed or disassembled.
Service of the remaining PDC components requires
that the PDC be removed from its mounting and dis-
assembled. Refer to Wiring Repair in the index of
this service manual for the location of the wiring
repair procedures.

DISASSEMBLY

PDC HOUSING LOWER COVER

(1) Disconnect and isolate the battery negative

cable.

(2) Unlatch and remove the cover from the PDC.
(3) Unlatch and remove the B(+) terminal stud

cover from the PDC.

(4) Remove the nut that secures the two battery

wire harness PDC take out eyelets to the B(+) termi-
nal stud of the PDC.

(5) Remove the battery wire harness PDC take out

eyelets from the PDC B(+) terminal stud.

(6) Disengage the latches on the PDC mounting

bracket from the tabs on the PDC housing, and pull
the PDC housing upward to disengage the mounting
slots from the stanchions of the mounting bracket.

(7) Using a trim stick or another suitable wide

flat-bladed tool, gently pry the latches on each side
and one end of the PDC housing that secure the
housing lower cover to the PDC and remove the
housing lower cover (Fig. 11).

PDC RELAY WEDGE

(1) Remove the PDC housing lower cover.
(2) Remove each of the relays from the PDC relay

wedge to be removed.

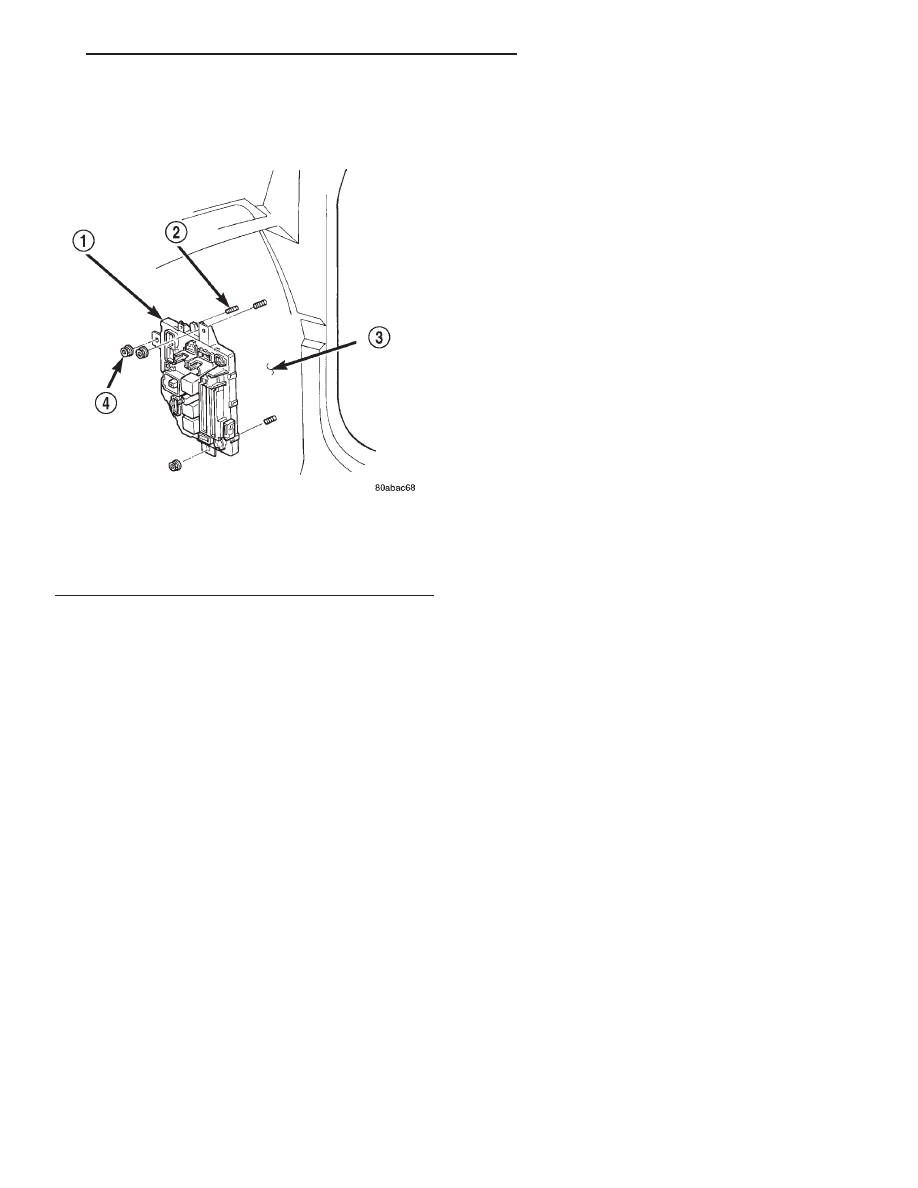

Fig. 9 Junction Block Remove/Install

1 – JUNCTION BLOCK
2 – STUD
3 – RIGHT COWL SIDE INNER PANEL
4 – NUT

XJ

POWER DISTRIBUTION SYSTEMS

8O - 7

REMOVAL AND INSTALLATION (Continued)

(3) From the bottom of the PDC housing, use a

small screwdriver or a terminal pick tool (Special
Tool Kit 6680) to release the two latches (yellow) that
secure the relay wedge to the PDC relay cassette.

(4) From the top of the PDC housing, remove the

relay wedge from the PDC relay cassette (Fig. 12).

PDC RELAY CASSETTE

(1) Remove the relay wedge from the PDC relay

cassette to be removed.

NOTE: It may be necessary to remove relay cas-
settes that are not being serviced from the PDC
housing in order to obtain sufficient clearance to
service the faulty relay cassette. The same service
procedure is repeated as necessary to remove each
of the interfering relay wedges and relay cassettes
from the PDC housing.

(2) From the top of the PDC housing, use a small

screwdriver or a terminal pick tool (Special Tool Kit
6680) to release the two latches that secure the relay
cassette in the PDC (Fig. 13).

(3) Gently and evenly press the relay cassette

down through the PDC housing.

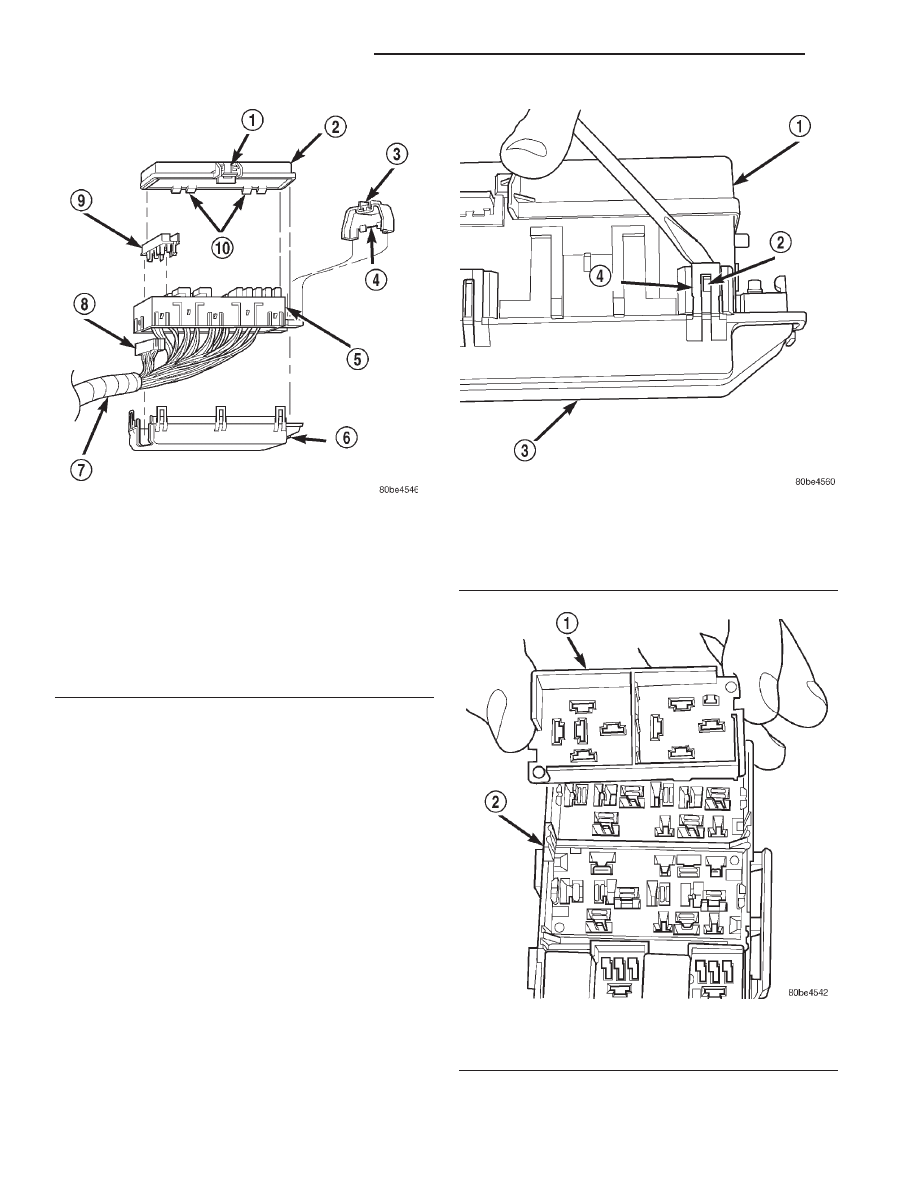

Fig. 10 Power Distribution Center Components

1 – LATCH
2 – COVER
3 – LATCH
4 – B(+) TERMINAL STUD COVER
5 – PDC HOUSING
6 – HOUSING LOWER COVER (TYPICAL)
7 – WIRE HARNESS
8 – RELAY CASSETTE (TYPICAL)
9 – RELAY WEDGE (TYPICAL)
10 – HINGE TABS

Fig. 11 PDC Housing Lower Cover Remove/Install

1 – PDC HOUSING
2 – TAB
3 – PDC HOUSING LOWER COVER
4 – LATCH

Fig. 12 PDC Relay Wedge Remove/Install

1 – RELAY WEDGE (TYPICAL)
2 – PDC HOUSING

8O - 8

POWER DISTRIBUTION SYSTEMS

XJ

DISASSEMBLY AND ASSEMBLY (Continued)

(4) From the bottom of the PDC housing, remove

the relay cassette from the PDC (Fig. 14).

CAUTION: Do not remove the wiring and terminals
from the terminal cavities of the faulty PDC relay
cassette at this time. Refer to the Assembly proce-
dure that follows for the proper procedures for
transferring the wiring and terminals to the replace-
ment PDC relay cassette.

ASSEMBLY

PDC RELAY CASSETTE

(1) Move the faulty PDC relay cassette with its

wiring away from the bottom of the PDC housing far
enough to allow the replacement relay cassette to be
installed into the PDC.

(2) Using the faulty relay cassette as a guide, be

certain that the replacement relay cassette is cor-
rectly oriented before installing it into the PDC hous-
ing.

(3) From the bottom of the PDC housing, align and

insert the replacement relay cassette into the PDC.
Press the relay cassette up into the PDC until both
of the latches are fully engaged.

CAUTION: Proper care must be taken to be certain
that the wiring and terminals from the faulty PDC
relay cassette are installed in the correct terminal
cavities of the replacement relay cassette. To pre-
vent mistakes it is recommended that the wiring
and terminals be removed from the faulty relay cas-
sette one cavity at a time, repaired or spliced as
necessary, then installed securely into the correct
cavity of the replacement relay cassette. If you are
not absolutely certain into which cavity a terminal
should be installed, refer to Power Distribution in
the index of this service manual for the location of
complete circuit diagrams covering the PDC.

(4) While pulling gently on the wire from the bot-

tom of the faulty PDC relay cassette, use a terminal
pick tool (Special Tool Kit 6680) from the top of the
relay cassette to release the latch that secures the
terminal in the relay cassette terminal cavity (Fig.
15).

(5) From the bottom of the faulty PDC relay cas-

sette, remove the wire and terminal from the relay
cassette terminal cavity.

(6) Make all necessary repairs and splices to the

wire for the removed terminal. Refer to Wiring
Repair in the index of this service manual for the
location of the wiring repair procedures.

(7) From the bottom of the PDC housing, align and

insert the removed wire and terminal into the correct
terminal cavity of the replacement relay cassette.
Push the wire and terminal up into the relay cassette
terminal cavity until it is fully engaged by the latch.

(8) Repeat Step 4, Step 5, Step 6 and Step 7 one

wire and terminal at a time until each of the wires
and terminals have been transferred from the faulty
PDC relay cassette into the replacement relay cas-
sette.

(9) Install the PDC relay wedge into the replace-

ment PDC relay cassette.

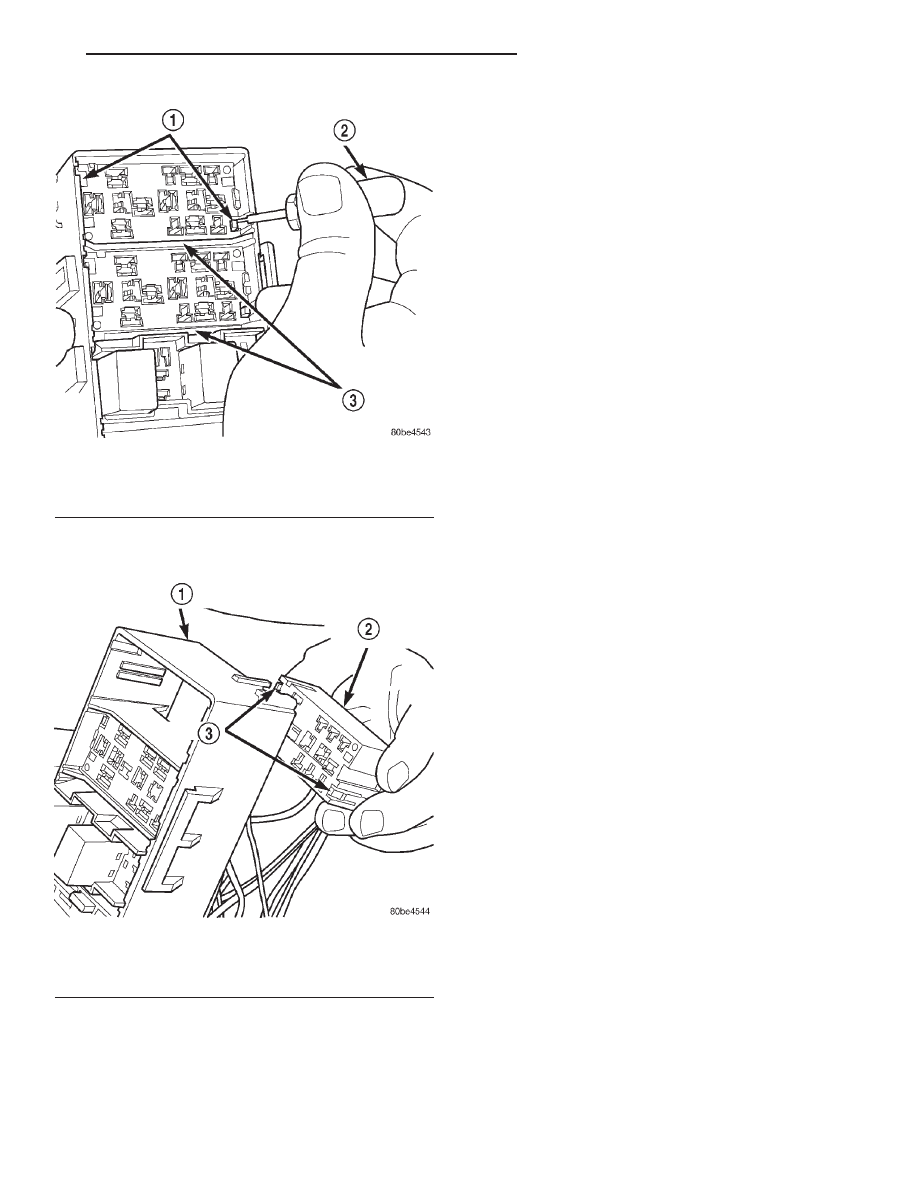

Fig. 13 PDC Relay Cassette Latches

1 – LATCHES
2 – FROM SPECIAL TOOL KIT 6680
3 – PDC RELAY CASSETTES (TYPICAL)

Fig. 14 PDC Relay Cassette Remove/Install

1 – PDC HOUSING
2 – PDC RELAY CASSETTE (TYPICAL)
3 – LATCHES

XJ

POWER DISTRIBUTION SYSTEMS

8O - 9

DISASSEMBLY AND ASSEMBLY (Continued)
