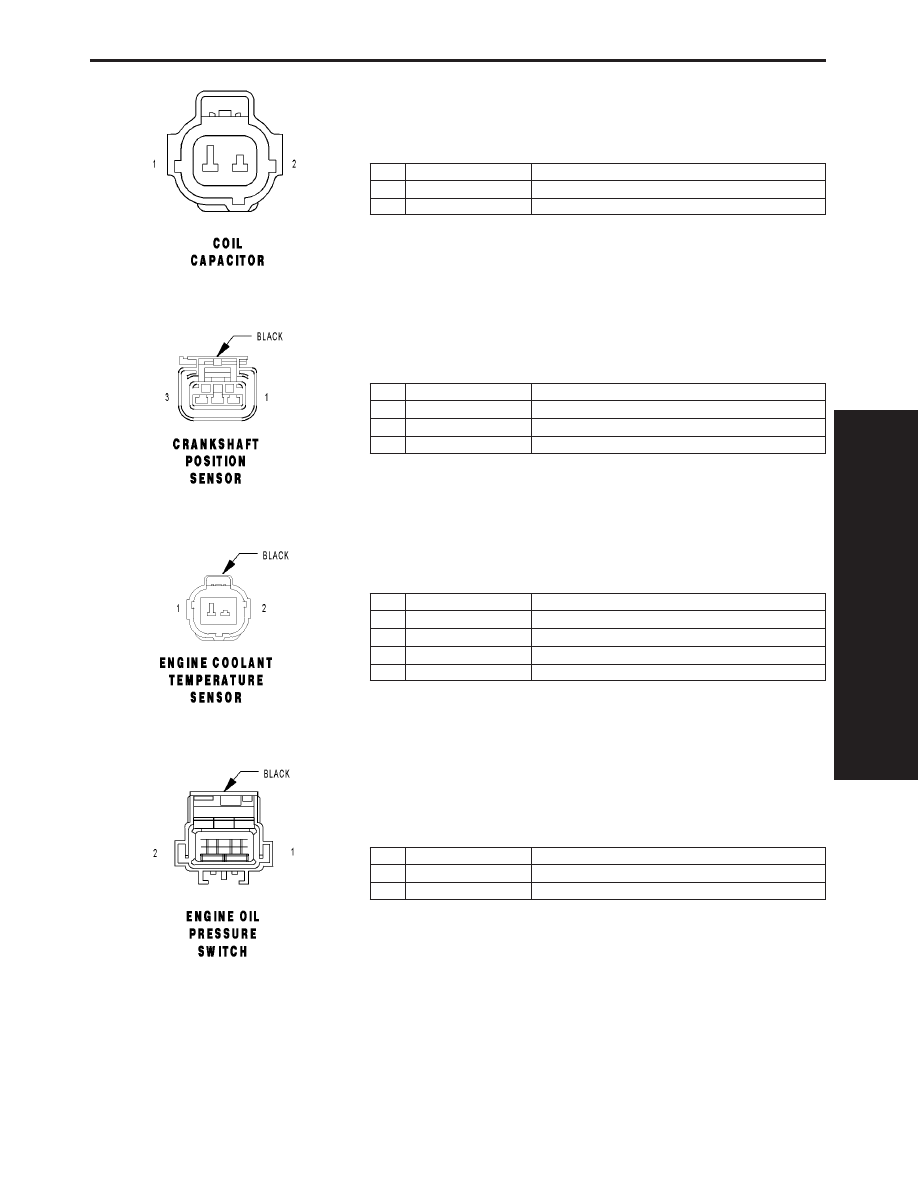

COIL CAPACITOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K334 18BR

ASD RELAY OUTPUT

2

-

-

CRANKSHAFT POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

5 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K24 18BR/LB

CKP SIGNAL

ENGINE COOLANT TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K900 20DB/DG (2.4L)

SENSOR GROUND

1

K2 18VT/OR (4.0L)

ECT SIGNAL

2

K2 20VT/OR (2.4L)

ECT SIGNAL

2

K900 20DB/DG (4.0L)

SENSOR GROUND

ENGINE OIL PRESSURE SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G6 20VT/GY

OIL PRESSURE SIGNAL

2

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

465

CONNECTOR PINOUTS

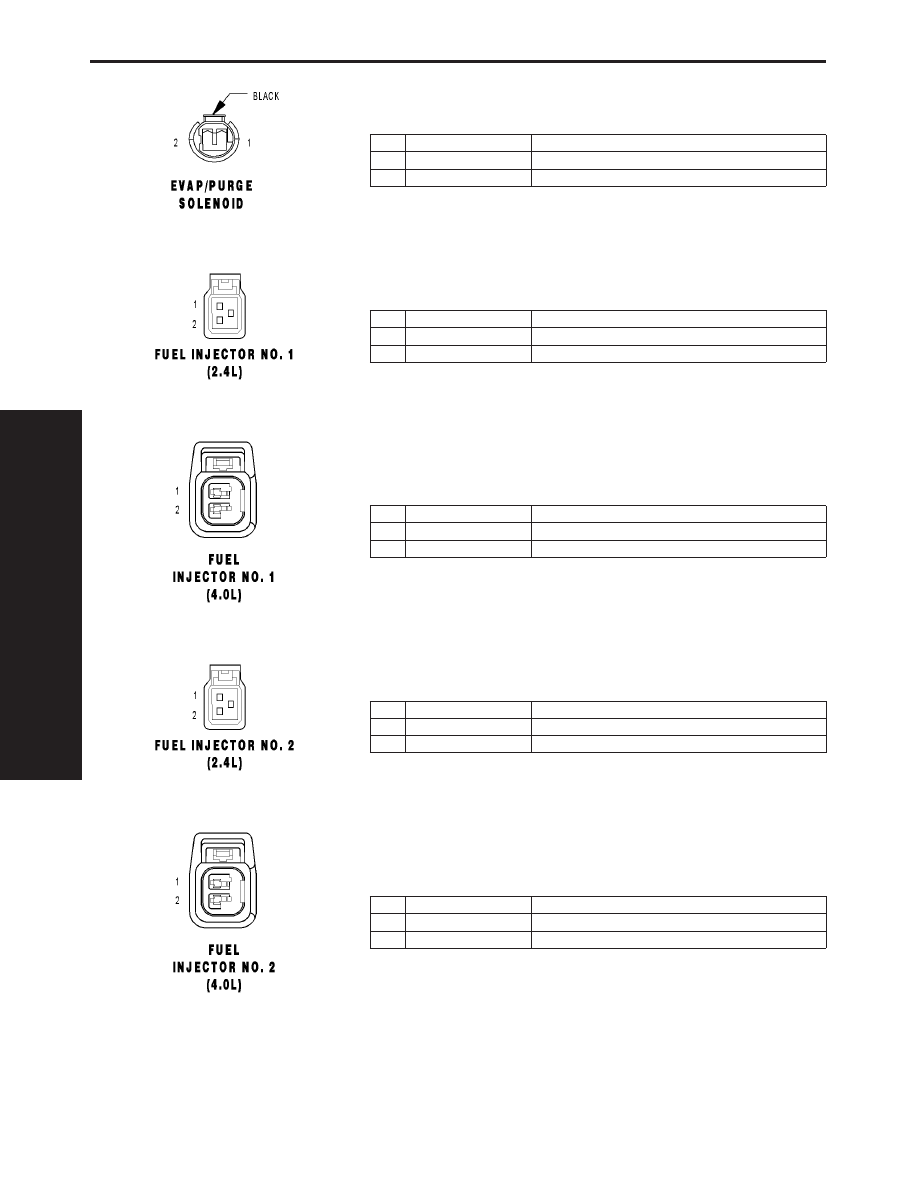

EVAP/PURGE SOLENOID - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K70 20DB/BR

EVAP/PURGE SOL SIGNAL

2

K52 20DB/WT

EVAP/PURGE SOL CONTROL

FUEL INJECTOR NO. 1 (2.4L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

F142 16PK/GY

ASD RELAY OUTPUT

2

K11 16BR/YL

INJECTOR CONTROL NO. 1

FUEL INJECTOR NO. 1 (4.0L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K334 18BR

ASD RELAY OUTPUT

2

K11 18BR/YL

INJECTOR CONTROL NO. 1

FUEL INJECTOR NO. 2 (2.4L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

F142 16PK/GY

ASD RELAY OUTPUT

2

K12 16BR/DB

INJECTOR CONTROL NO. 2

FUEL INJECTOR NO. 2 (4.0L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K334 18BR

ASD RELAY OUTPUT

2

K12 18BR/DB

INJECTOR CONTROL NO. 2

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

466

CONNECTOR PINOUTS

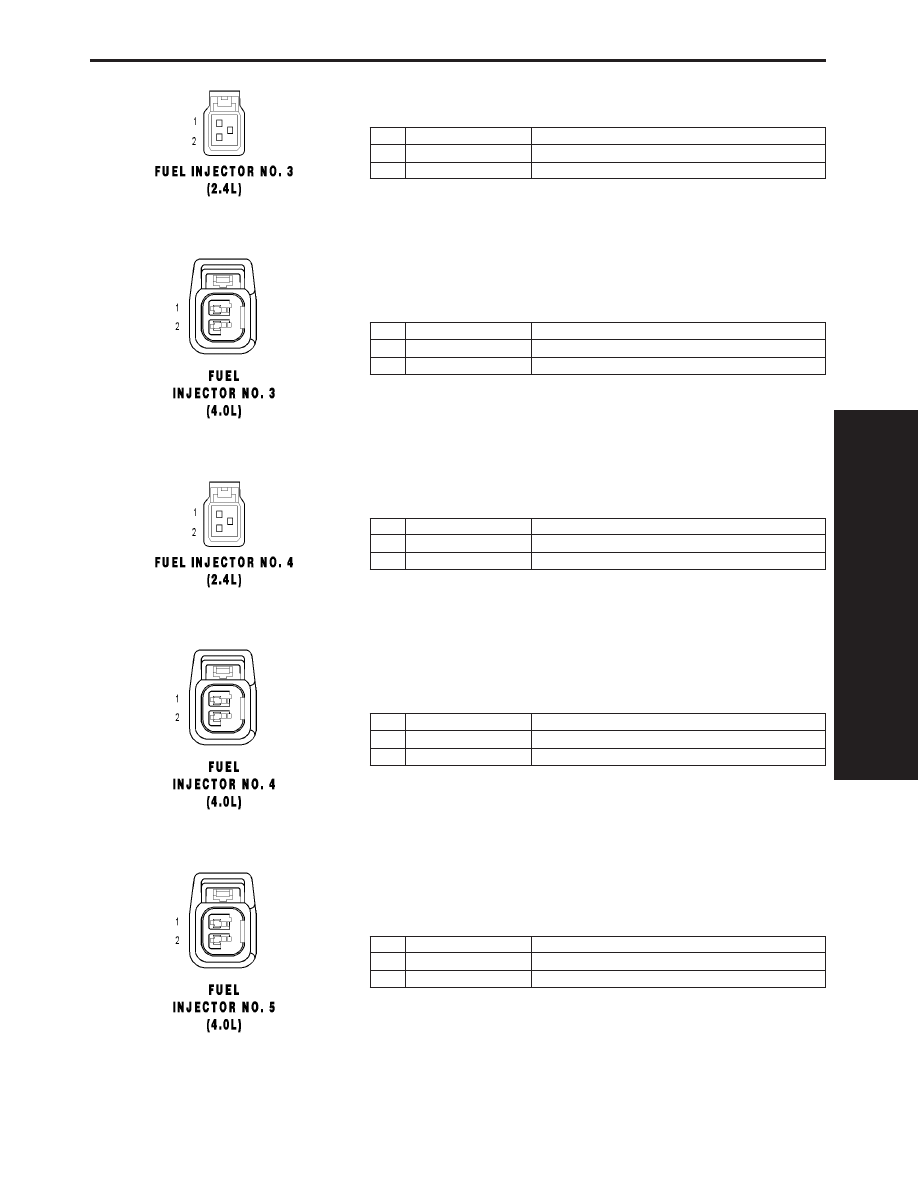

FUEL INJECTOR NO. 3 (2.4L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

F142 16PK/GY

ASD RELAY OUTPUT

2

K13 16BR/LB

INJECTOR CONTROL NO. 3

FUEL INJECTOR NO. 3 (4.0L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K334 18BR

ASD RELAY OUTPUT

2

K13 18BR/LB

INJECTOR CONTROL NO. 3

FUEL INJECTOR NO. 4 (2.4L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

F142 16PK/GY

ASD RELAY OUTPUT

2

K14 16BR/TN

INJECTOR CONTROL NO. 4

FUEL INJECTOR NO. 4 (4.0L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K334 18BR

ASD RELAY OUTPUT

2

K14 18BR/TN

INJECTOR CONTROL NO. 4

FUEL INJECTOR NO. 5 (4.0L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K334 18BR

ASD RELAY OUTPUT

2

K38 18BR/OR

INJECTOR CONTROL NO. 5

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

467

CONNECTOR PINOUTS

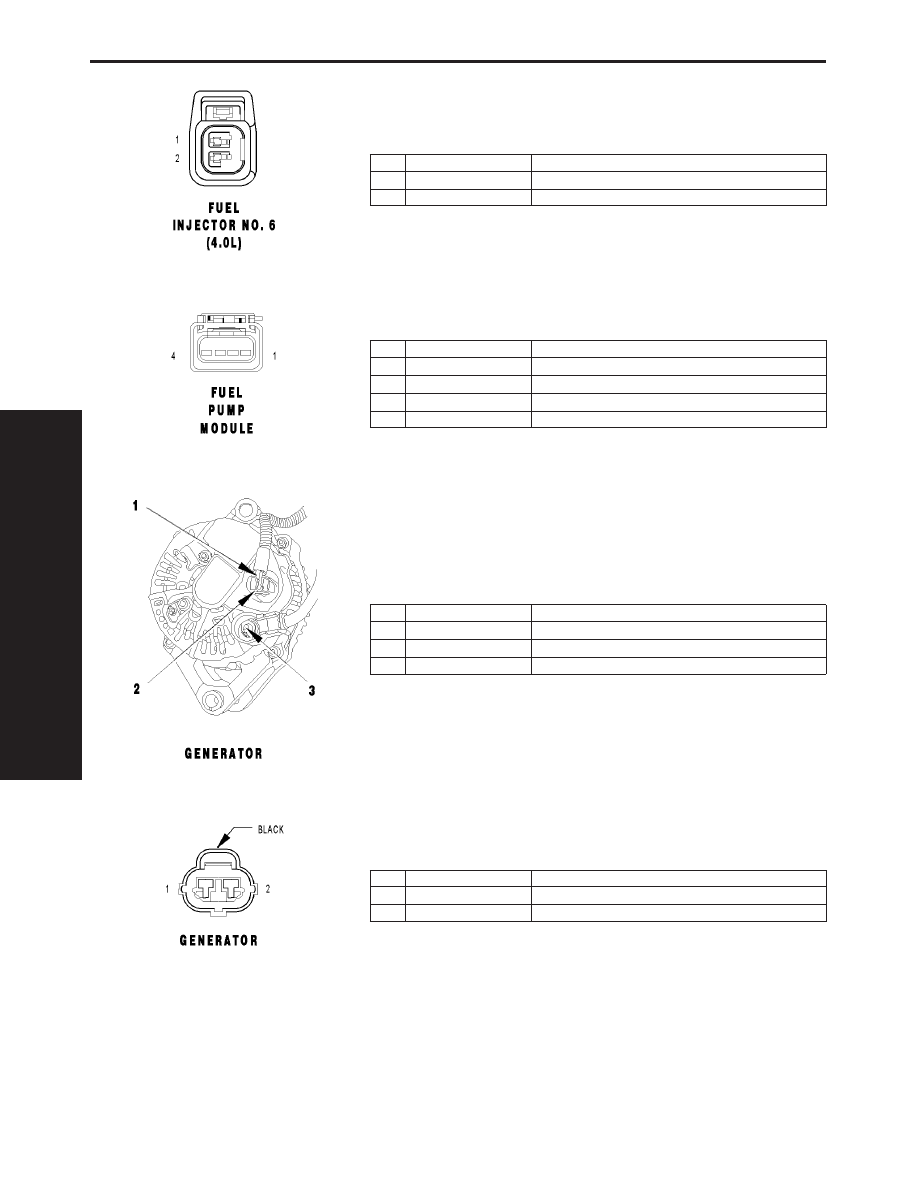

FUEL INJECTOR NO. 6 (4.0L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K334 18BR

ASD RELAY OUTPUT

2

K58 18BR/VT

INJECTOR CONTROL NO. 6

FUEL PUMP MODULE - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z987 18BK

GROUND

2

N4 20DB/WT

FUEL LEVEL SENSOR SIGNAL

3

K900 20DB/DG

SENSOR GROUND

4

A109 18OR/RD

FUEL PUMP RELAY OUTPUT

GENERATOR - 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

FIELD WIRES

2

-

FIELD WIRE CONNECTOR

3

-

B(+) (OUTPUT TERMINAL)

GENERATOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K125 18BR/DG

GEN FIELD CONTROL

2

Z20 18BR/BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

468

CONNECTOR PINOUTS
