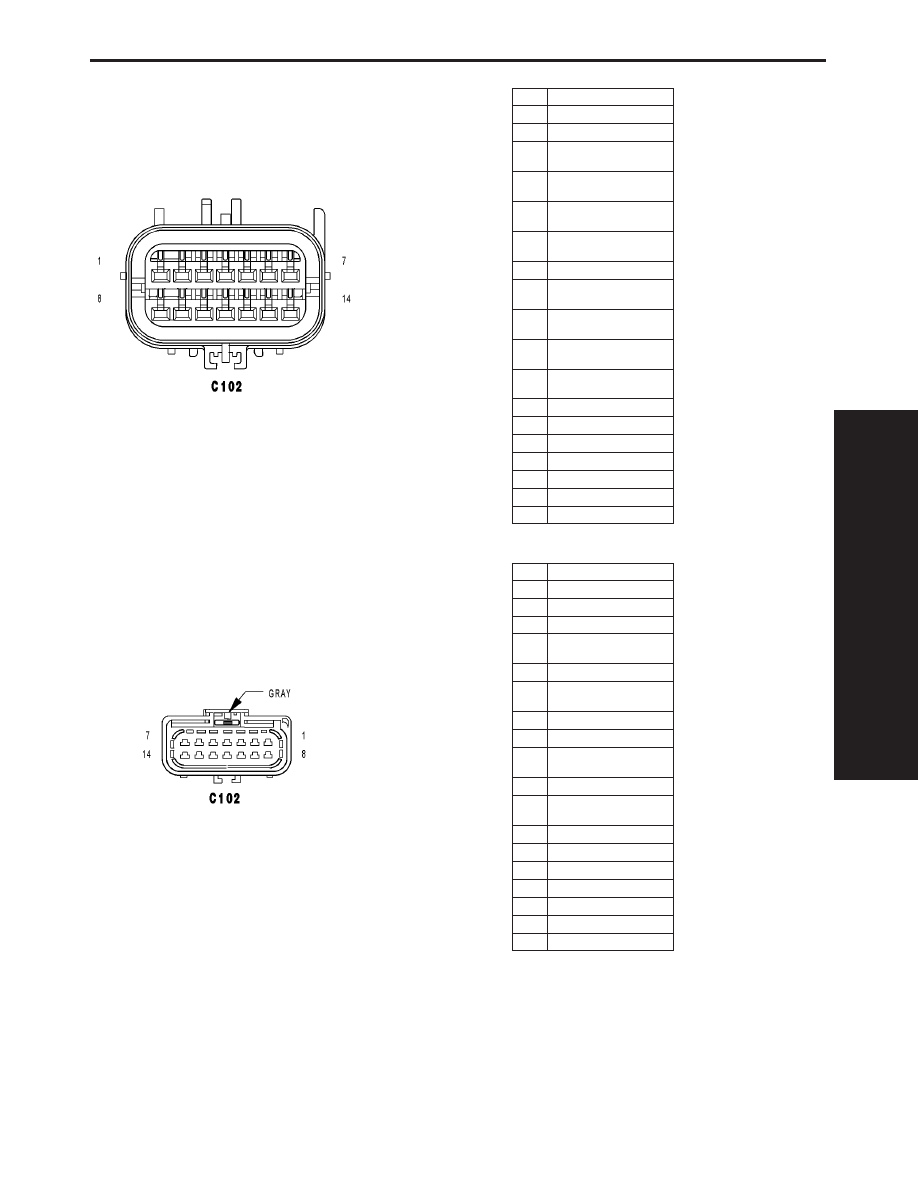

C102 - (ENGINE SIDE)

CAV

CIRCUIT

1

A209 18RD

2

F26 16PK/OR

3

B1 18DG/OR (4.0L EXCEPT
ABS)

3

G301 20VT/LB (4.0L OFF-
ROAD PACKAGE)

4

B2 18DG/LB (4.0L EXCEPT
ABS)

4

A850 18RD/WT (4.0L OFF-
ROAD PACKAGE)

5

C20 20DB/YL (2.4L A/C)

6

B3 18DG/YL (4.0L EXCEPT
ABS)

6

G300 20VT/WT (4.0L OFF-
ROAD PACKAGE)

7

B4 18DG/GY (4.0L EXCEPT
ABS)

7

A750 18TN/RD (4.0L OFF-
ROAD PACKAGE)

8

N4 20DB/WT

9

L1 20WT/LG

10

F102 20PK/DB

11

K334 18BR

12

T750 14YL/GY

13

G93 20VT/LB

14

A109 18OR/RD

C102 - GRAY (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

A209 18RD/YL

2

F26 16PK/OR

3

B1 18DG/OR (ABS)

3

G301 20VT/LB (OFF-ROAD
PACKAGE)

4

B2 18DG/LB (ABS)

4

A850 18RD/WT (OFF-ROAD
PACKAGE)

5

C20 20DB/YL (2.4L A/C)

6

B3 18DG/YL (ABS)

6

G300 20VT/WT (OFF-ROAD
PACKAGE)

7

B4 18DG/GY (ABS)

7

A750 18TN/RD (OFF-ROAD
PACKAGE)

8

N4 20DB/WT

9

L1 20WT/LG

10

F102 20PK/DB

11

K334 18BR

12

T750 14YL/GY

13

G93 20VT/LB

14

A109 18OR/RD

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

461

CONNECTOR PINOUTS

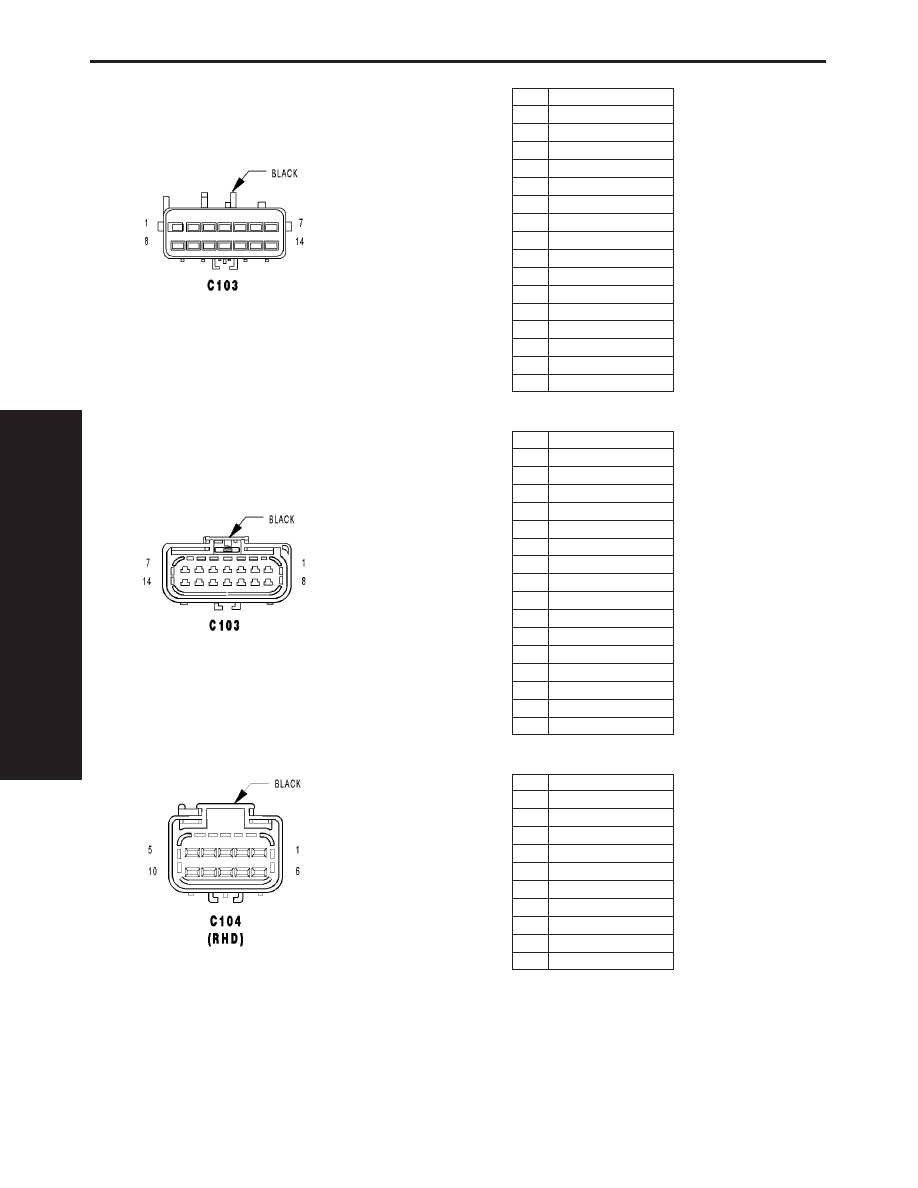

C103 - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

D20 18WT/LG

2

G31 18VT/LG

3

C221 20LB/OR (4.0L)

4

F856 20YL/PK (2.4L)

4

K399 18BR/GY (4.0L)

5

K299 18BR/WT

6

D25 18WT/VT

7

D21 18WT/BR

8

K900 20DB/DG

9

F1 18PK/WT

10

Y3 18LG

11

Z11 20BK/LG

12

K75 20DB/OR (DRL)

13

K66 18DB/WT (2.4L)

14

C3 20DB/BK (2.4L A/C)

14

C3 20DB/YL (4.0L A/C)

C103 - BLACK (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

D20 20WT/LG

2

G31 20VT/LG

3

C221 20LB/OR (4.0L)

4

F856 20YL/PK (2.4L)

4

K399 20BR/GY (4.0L)

5

K299 20BR/WT

6

D25 18WT/VT

7

D21 20WT/BR

8

K900 20DB/DG

9

F1 20PK/WT

10

Y3 18LG

10

Y3 20LG

11

Z11 20BK/LG

12

K75 20DB/OR (DRL)

13

K66 20DB/WT (2.4L)

14

C3 20DB/YL (A/C)

C104 (RHD) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

A209 18RD

2

F26 16PK/OR

3

A109 18OR/RD

4

K334 18BR

5

-

6

T750 14YL/GY

7

G93 20VT/LB

8

N4 20DB/WT

9

L1 20WT/LG

10

F102 20PK/DB

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

462

CONNECTOR PINOUTS

C104 (RHD) - BLACK (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

A209 18RD

2

F26 16PK/OR

3

A109 18OR/RD

4

K334 18BR

5

-

6

T750 14YL/GY

7

G93 20VT/LB

8

N4 20DB/WT

9

L1 20WT/LG

10

F102 20PK/DB

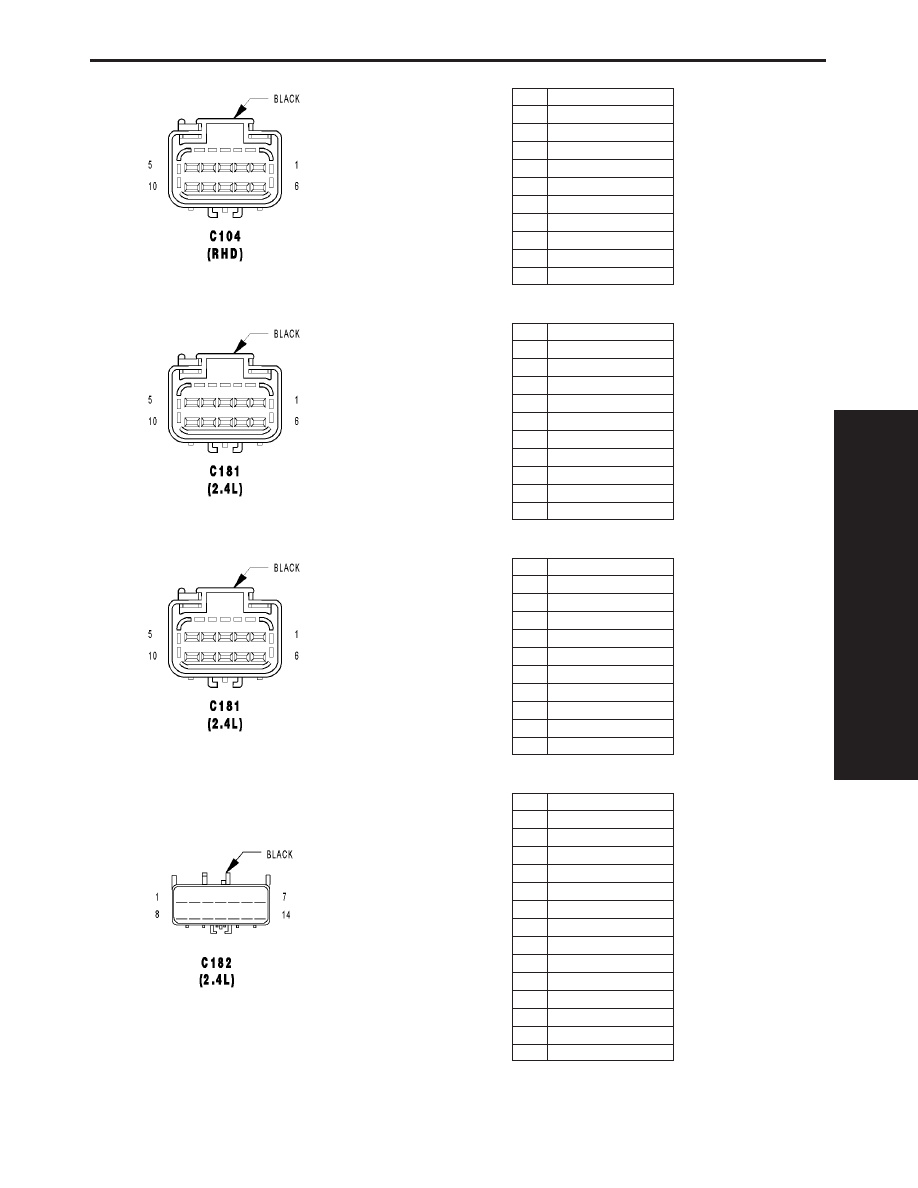

C181 (2.4L) - BLACK (ENGINE INTAKE SIDE)

CAV

CIRCUIT

1

K334 18OR/DG

2

C3 18DB/YL

3

Z987 18BK/GR

4

K11 18WT/DB

5

K12 18TN

6

K13 18YL/WT

7

K14 18LB/BR

8

K44 18TN/YL

9

K900 18BK/LB

10

-

C181 (2.4L) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

K334 18BR

2

C3 20DB/BK

3

Z987 20BK

4

K11 18BR/YL

5

K12 18BR/DB

6

K13 18BR/LB

7

K14 18BR/TN

8

K44 18DB/GY

9

K900 18DB/DG

10

-

C182 (2.4L) - BLACK (ENGINE INTAKE SIDE)

CAV

CIRCUIT

1

-

2

-

3

K61 18YL/BK

4

K961 18GY/RD

5

K21 18BK/RD

6

K2 18TN/BK

7

K1 18DG/RD

8

K22 18OR/DB

9

F856 18YL/PK

10

G6 18GY/YL

11

-

12

F855 18OR

13

-

14

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

463

CONNECTOR PINOUTS

C182 (2.4L) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

-

2

-

3

K61 18VT/GY

4

K961 18BR/VT

5

K21 18DB/LG

6

K2 18VT/OR

7

K1 18VT/BR

8

K22 18BR/OR

9

F856 18YL/PK

10

G6 18VT/GY

11

-

12

F855 18PK/YL

13

-

14

-

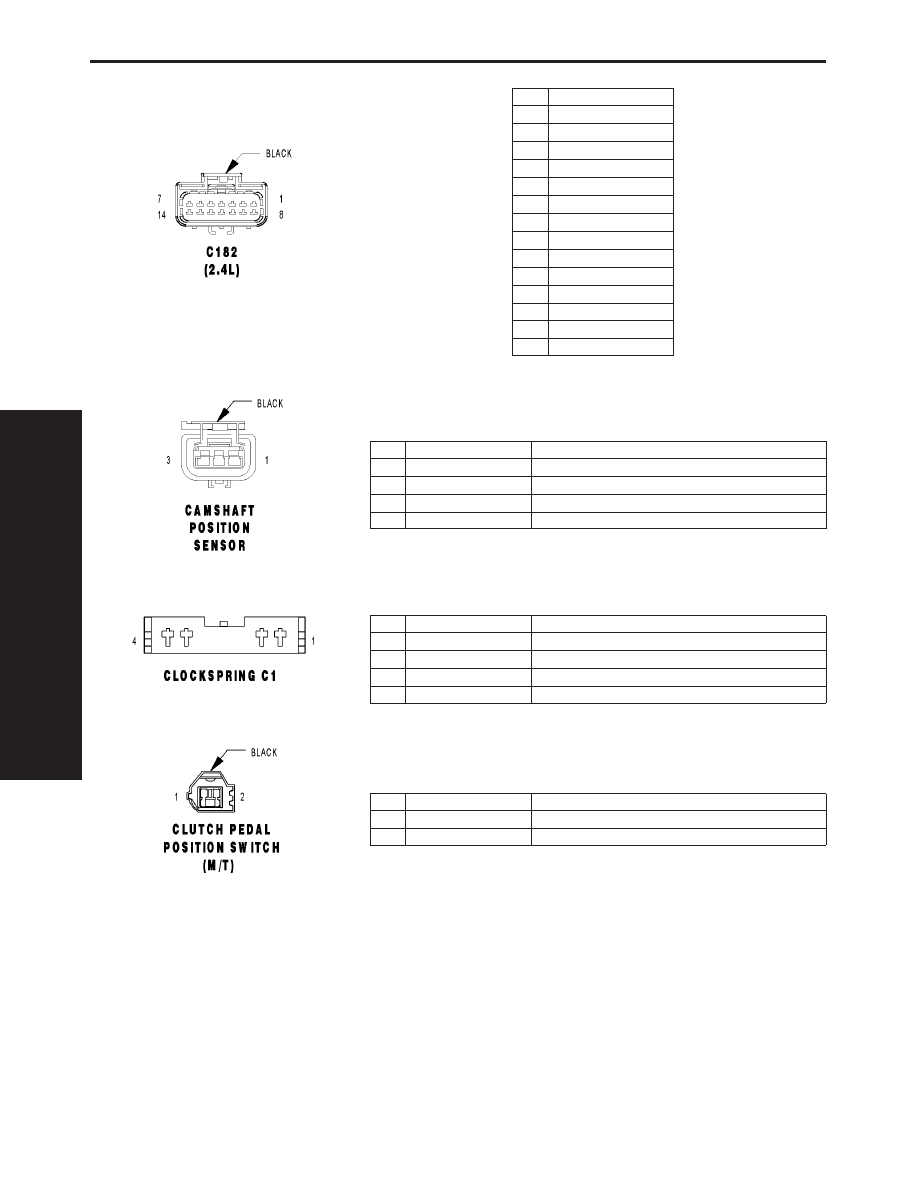

CAMSHAFT POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F856 20YL/PK

5 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K44 20DB/GY (2.4L)

CMP SIGNAL

3

K44 18DB/GY (4.0L)

CMP SIGNAL

CLOCKSPRING C1 - 4 WAY

CAV

CIRCUIT

FUNCTION

1

X3 20RD/YL

HORN RELAY CONTROL

2

V37 20VT

S/C SWITCH NO. 1 SIGNAL

3

K900 20DB/DG

SENSOR GROUND

4

-

-

CLUTCH PEDAL POSITION SWITCH (M/T) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

T141 18YL/OR

CLUTCH INTERLOCK SWITCH SENSE

2

Z902 18BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S
