Jeep Wrangler TJ. Manual - part 183

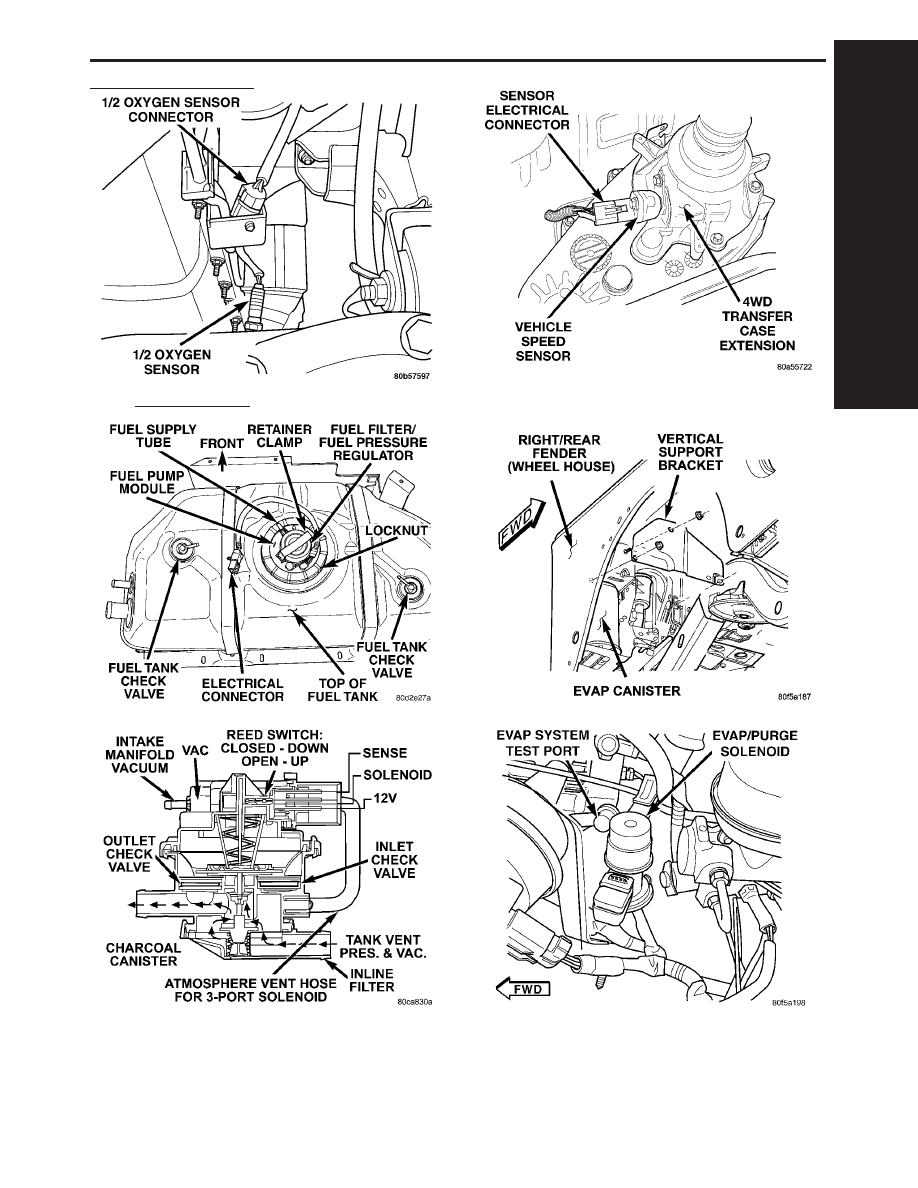

1.2 Calif. & EURO III

8.4

FUEL SYSTEM

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

457

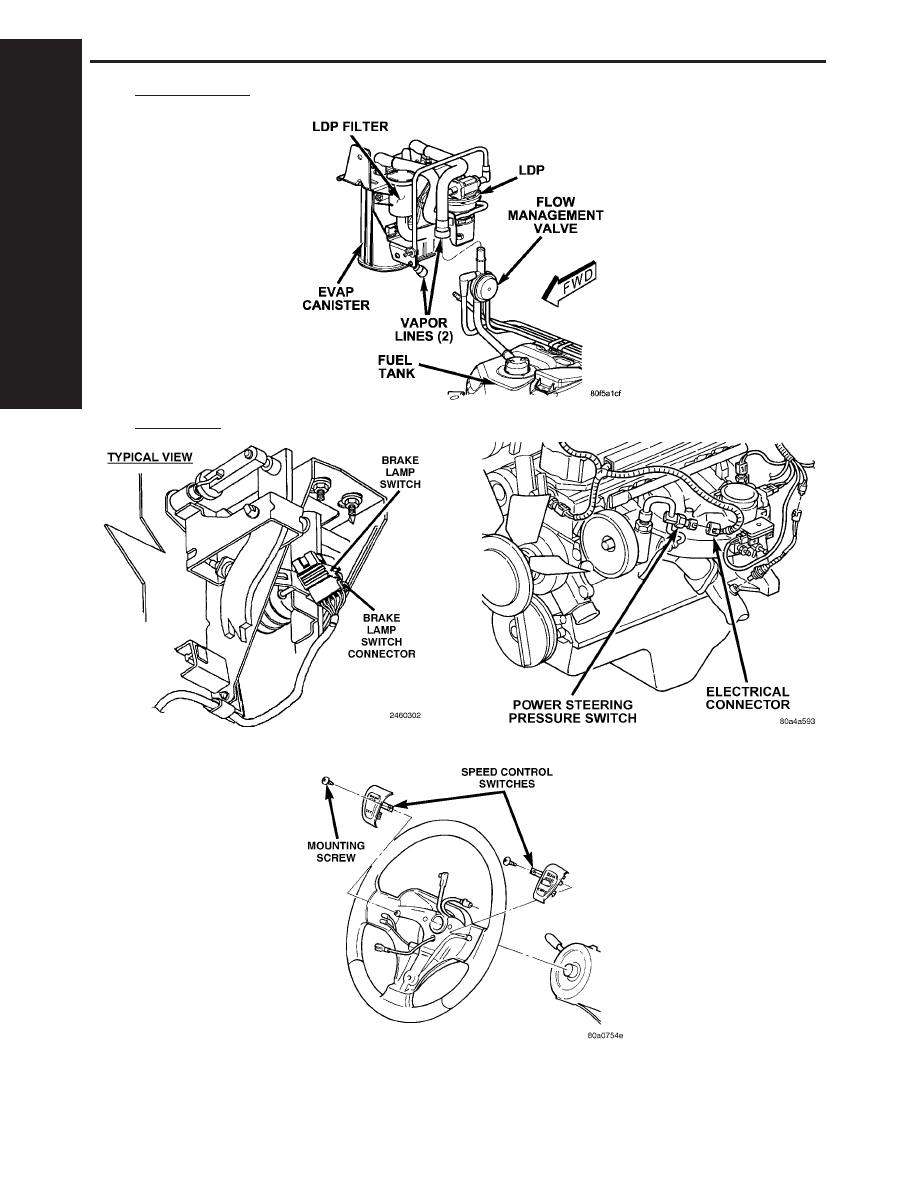

COMPONENT LOCATIONS

8.5

SWITCHES

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

458

COMPONENT LOCATIONS

8.4

FUEL SYSTEM (Continued)

9.0

CONNECTOR PINOUTS

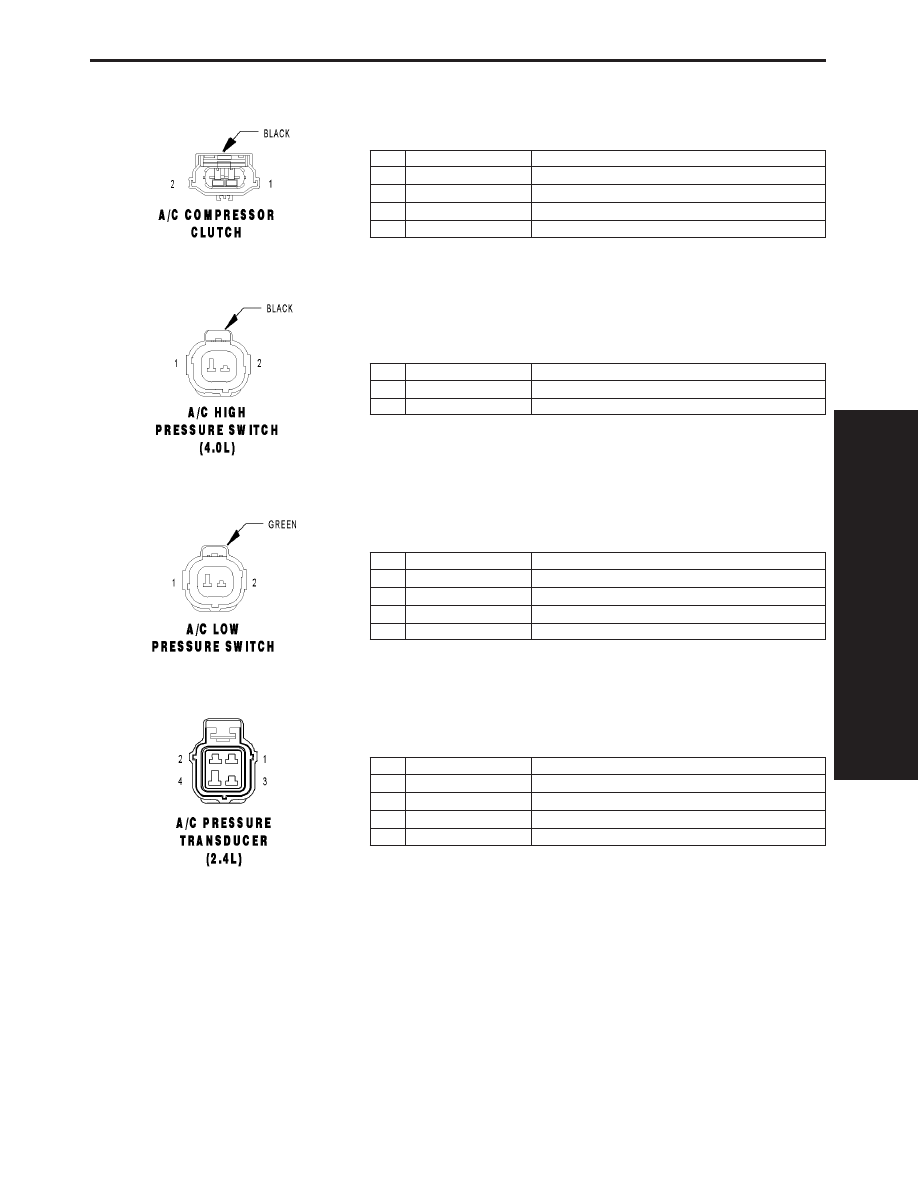

A/C COMPRESSOR CLUTCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C3 18DB/YL (2.4L)

A/C CLUTCH RELAY OUTPUT

1

C3 20DB/YL (4.0L)

A/C CLUTCH RELAY OUTPUT

2

Z939 18BK (2.4L)

GROUND

2

Z987 20BK (4.0L)

GROUND

A/C HIGH PRESSURE SWITCH (4.0L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C221 20LB/OR

A/C SELECT SIGNAL

2

C22 20LB/WT

A/C SWITCH SIGNAL

A/C LOW PRESSURE SWITCH - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

C20 20DB/YL (2.4L)

A/C REQUEST SIGNAL

1

C20 18DB/YL (4.0L)

A/C REQUEST SIGNAL

2

C221 20LB/OR (2.4L)

A/C SELECT SIGNAL

2

C22 20LB/WT (4.0L)

A/C SELECT SIGNAL

A/C PRESSURE TRANSDUCER (2.4L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

K900 20DB/DG

SENSOR GROUND

2

F856 20YL/PK

5 VOLT SUPPLY

3

C18 20LB/BR

A/C PRESSURE SIGNAL

4

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

459

CONNECTOR PINOUTS

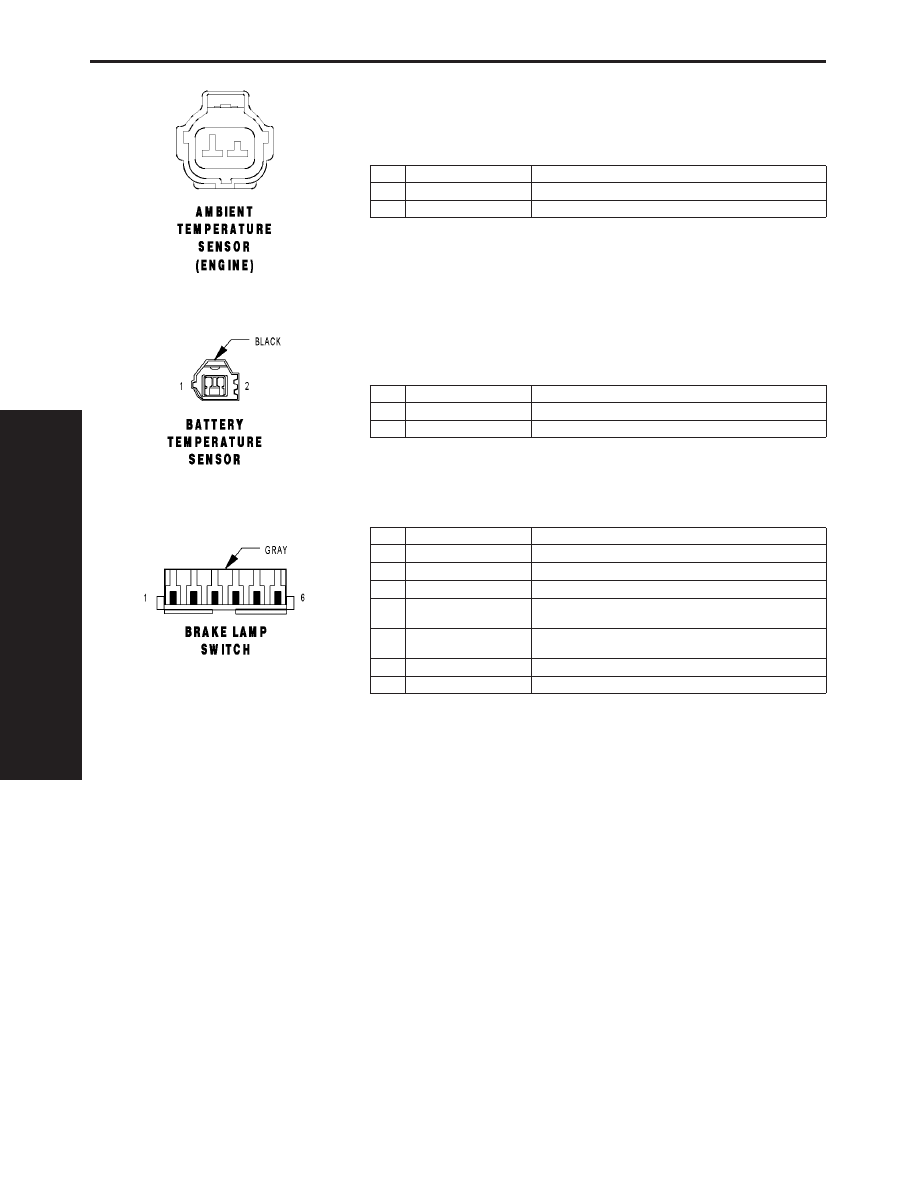

AMBIENT TEMPERATURE SENSOR (ENGINE) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G31 20VT/LG

AAT SIGNAL

2

K900 20DB/DG

SENSOR GROUND

BATTERY TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K25 20DB/VT

BATT TEMP SIGNAL

2

K900 20DB/DG

SENSOR GROUND

BRAKE LAMP SWITCH - GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

B15 20DG/WT

BRAKE SWITCH NO. 1 SIGNAL

1

B15 20DG/WT

BRAKE SWITCH NO. 1 SIGNAL

2

Z249 20BK/OR

GROUND

3

V32 20VT/YL (EXCEPT
POSTAL)

S/C SUPPLY

4

V30 20VT/WT (EXCEPT
POSTAL)

S/C BRAKE SWITCH OUTPUT

5

A103 18GY/RD

FUSED B(+)

6

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

460
