DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Tilt Steering Column

Steering Wheel Bolt

54

40

—

Tilt Steering Column

Mounting Bolts

17

—

150

Tilt Steering Column

Coupler Bolt

49

36

—

Non-Tilt Steering Column

Steering Wheel Bolt

54

40

—

Non-Tilt Steering Column

Mounting Bolts

17

—

150

Non-Tilt Steering Column

Coupler Bolt

49

36

—

Intermediate Shaft

Lower Support Bearing

Nuts

14

—

125

Ignition Switch Screws

2

—

17

19 - 12

COLUMN

KJ

SPECIAL TOOLS

STEERING COLUMN

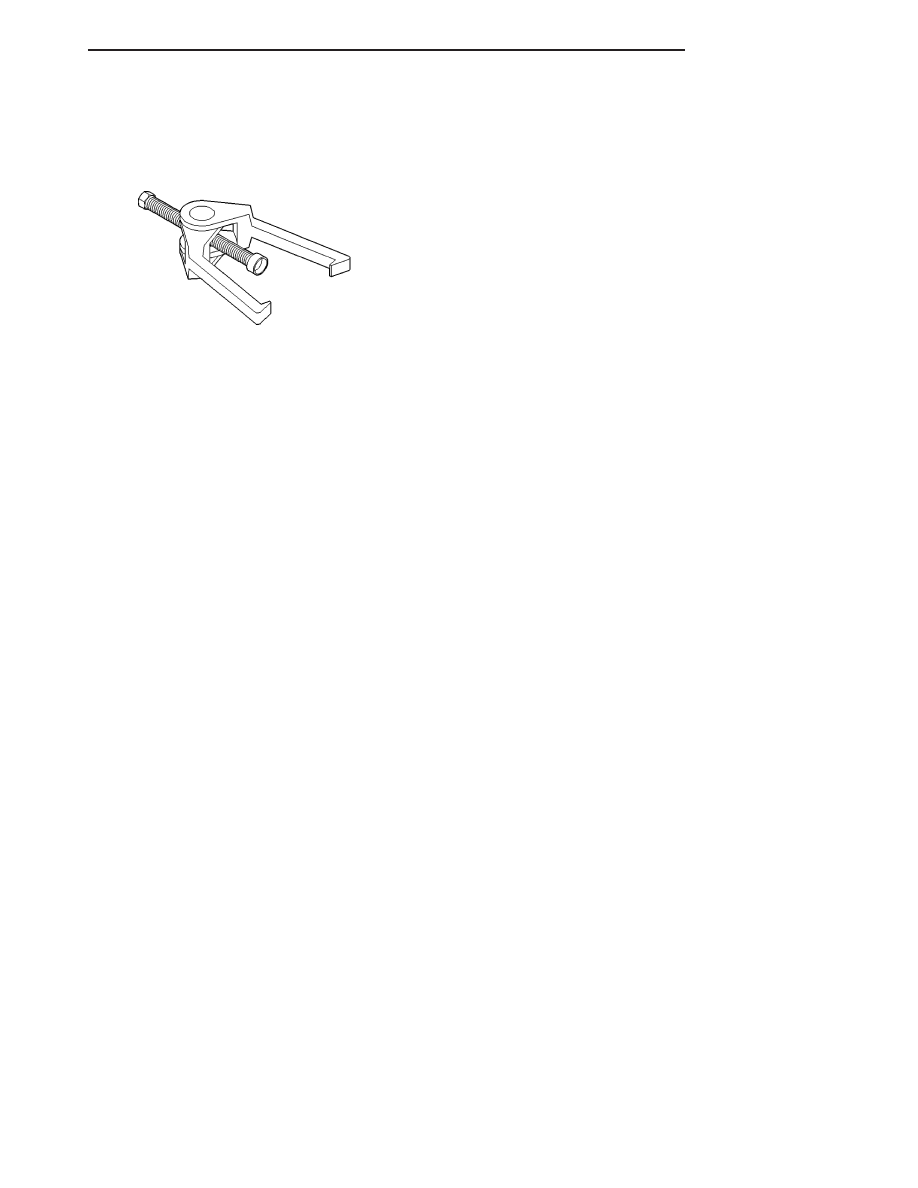

Puller C-3894-A

KJ

COLUMN

19 - 13

IGNITION SWITCH

DESCRIPTION

The electrical ignition switch is located on the steering column. It is used as the main on/off switching device for
most electrical components. The mechanical key cylinder is used to engage/disengage the electrical ignition switch.

DIAGNOSIS AND TESTING - IGNITION SWITCH

ELECTRICAL DIAGNOSIS

For ignition switch electrical schematics, Refer to the appropriate section for the component.

MECHANICAL DIAGNOSIS (KEY DIFFICULT TO ROTATE)

Vehicles equipped with an automatic transmission and a floor mounted shifter: a cable is used to connect the
interlock device in the steering column assembly, to the transmission floor shift lever. This interlock system is used
to lock the transmission shifter in the PARK position when the key cylinder is rotated to any position. If the ignition
key is difficult to rotate to or from any position, it may not be the fault of the key cylinder or the steering column
components. The brake transmission shift interlock cable may be out of adjustment. (Refer to 21 - TRANSMISSION/
TRANSAXLE/AUTOMATIC - 30RH/GEAR SHIFT CABLE - ADJUSTMENTS). The interlock system within the steer-
ing column is not serviceable. If repair is necessary, the steering column assembly must be replaced. (Refer to 19
- STEERING/COLUMN - REMOVAL).

Vehicles equipped with a manual transmission and a floor mounted shifter: on certain models, a button is
located on the steering column behind the ignition key cylinder. The button must be manually depressed to allow
rotation of the ignition key cylinder to any position. If it is difficult to rotate the key to any position, the lever mech-
anism may be defective. This mechanism is not serviceable. If repair is necessary, the steering column assembly
must be replaced. (Refer to 19 - STEERING/COLUMN - REMOVAL).

REMOVAL

The ignition key must be in the key cylinder for cylin-
der removal. The key cylinder must be removed first
before removing ignition switch.

1. Remove lower steering column cover screws and

remove cover.

2. Remove lock cylinder. (Refer to 19 - STEERING/

COLUMN/KEY/LOCK CYLINDER - REMOVAL).

3. Remove the multi-function switch.

4. Disconnect the electrical connector at the rear of

the ignition switch.

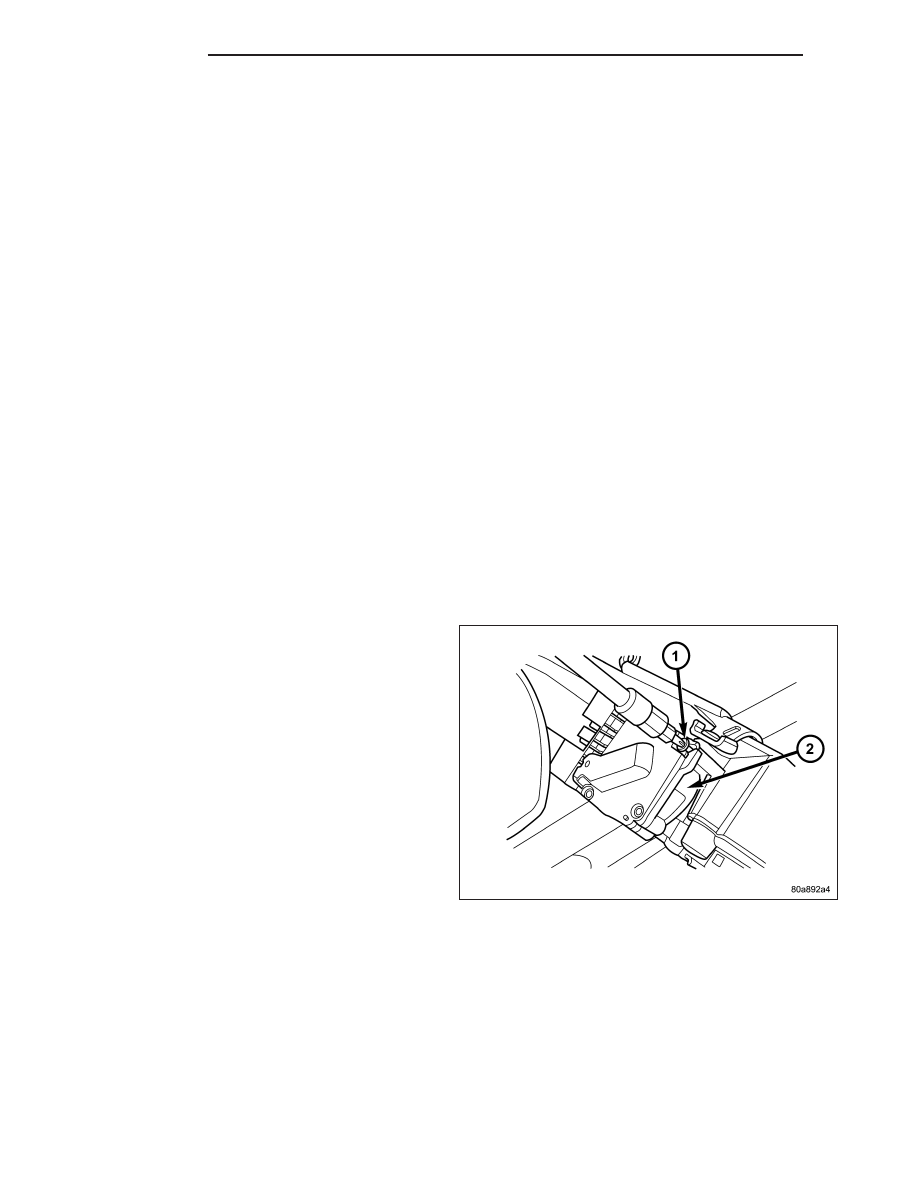

5. Remove the ignition switch mounting screw (1).

Use tamper proof torx bit to remove the screw (1).

19 - 14

COLUMN

KJ

6. Pull the ignition switch (1) straight out to remove

from the locking tabs (2).

INSTALLATION

The ignition key must be in the key cylinder for cylin-
der installation. The key cylinder must be aligned with
the ignition switch for installation.

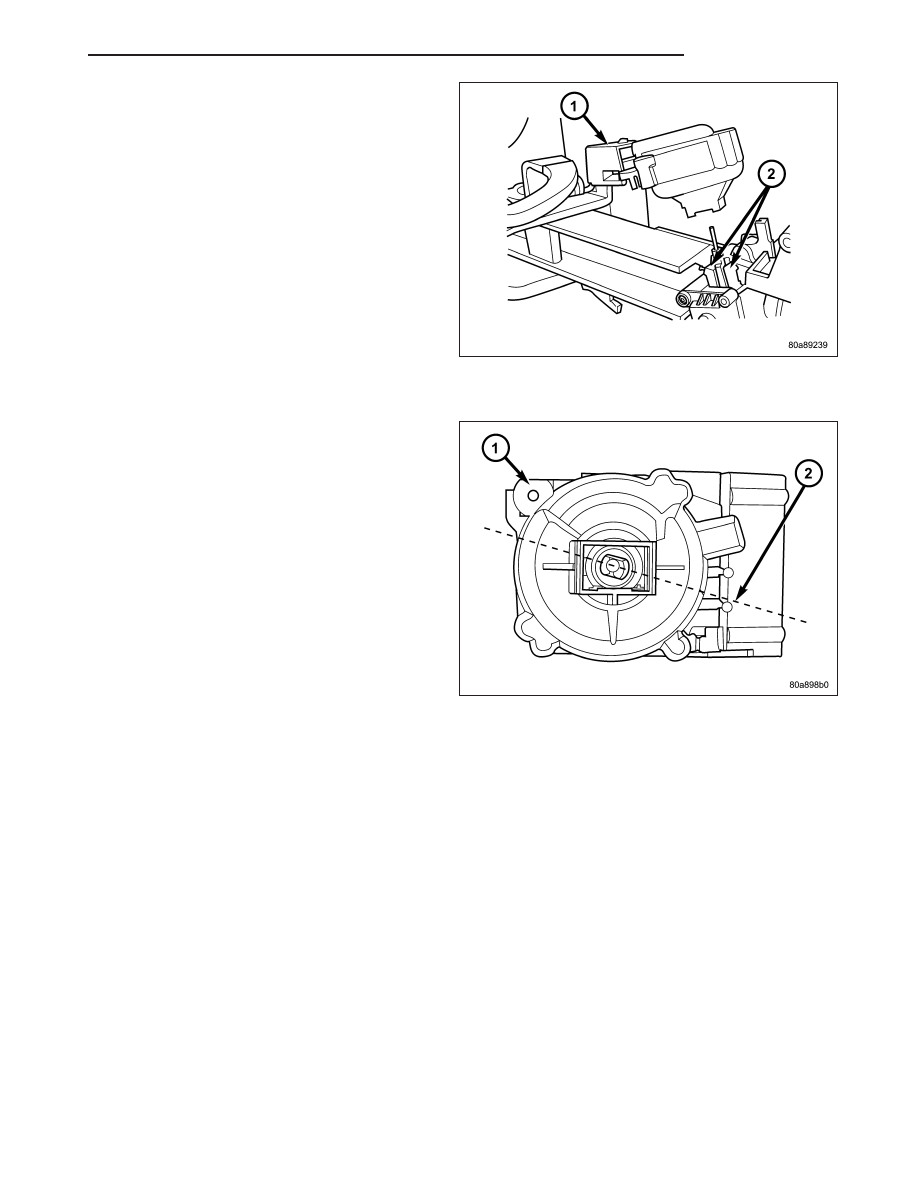

1. Before installing ignition switch (1), rotate the slot

in the switch to the ON position (2).

2. Connect the electrical connector to rear of ignition

switch (1). Make sure that locking tab is fully
seated into wiring connector.

3. Position the switch to the column and install tamper

proof screw. Tighten screw to 2 N·m (17 in. lbs.).

4. Install the lock cylinder (Refer to 19 - STEERING/

COLUMN/KEY/LOCK

CYLINDER

-

INSTALLA-

TION).

5. Test the operation of the lock cylinder for smooth

rotating.

6. Install the multi-function switch.

7. Install steering column lower cover.
