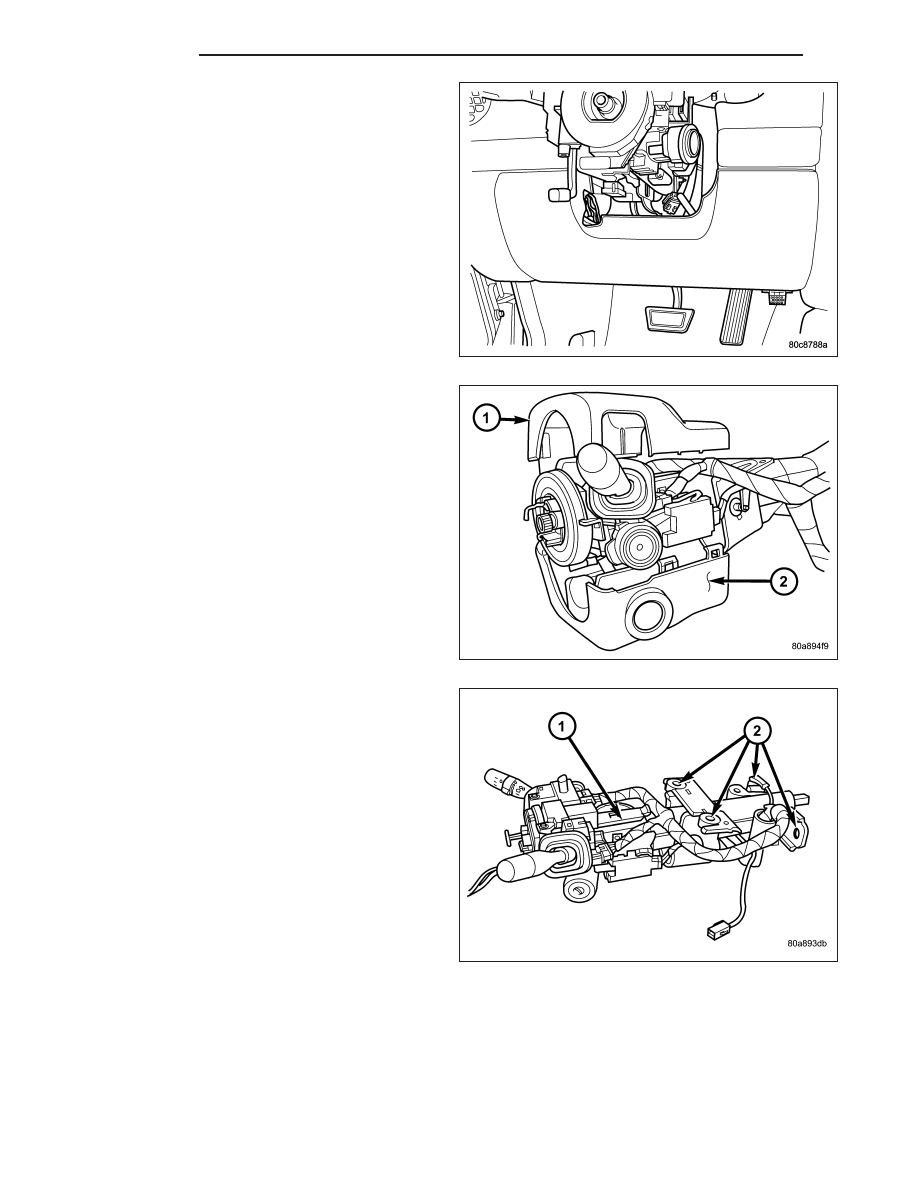

5. Remove knee blocker cover and knee blocker,

(Refer to 23 - BODY/INSTRUMENT PANEL/KNEE
BLOCKER - REMOVAL).

6. Remove screws from the lower column shroud (2)

and remove both the upper and lower shrouds.

7. Turn ignition key to the on position.

8. If vehicle is equipped with automatic transmission,

disconnect shifter interlock cable from the column.

9. Remove the steering coupler bolt and column

mounting nuts and bolts (2) then lower column (1)
off the mounting studs.

19 - 8

COLUMN

KJ

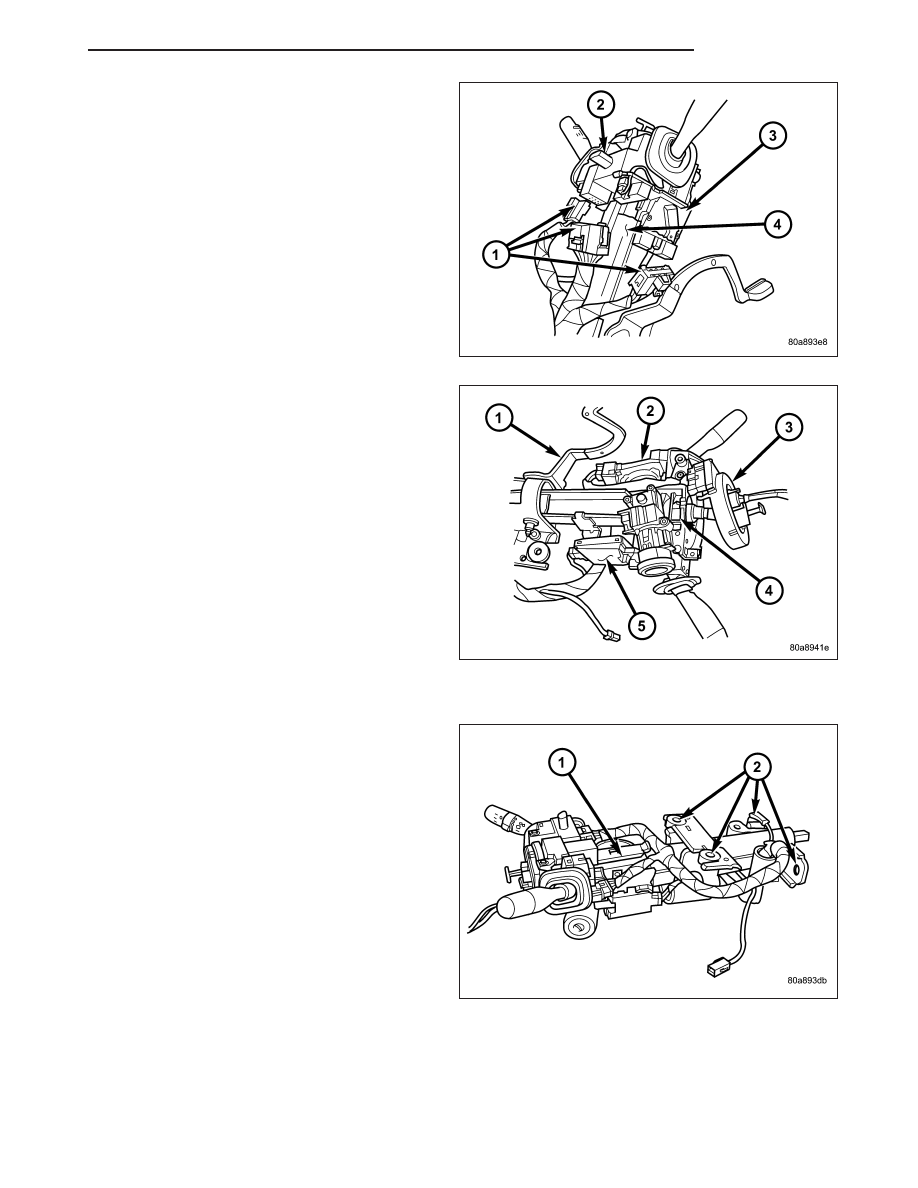

10. Disconnect and remove the wiring harness (1)

from the column.

11. Slide the shifter interlock cable from the tie straps.

12. Remove column (4).

13. Transfer the necessary parts if needed.

14. Remove clock spring (3) , switches, (SKREEM if

equipped) (5) (Refer to 8 - ELECTRICAL/RE-
STRAINTS/CLOCKSPRING - REMOVAL).

INSTALLATION

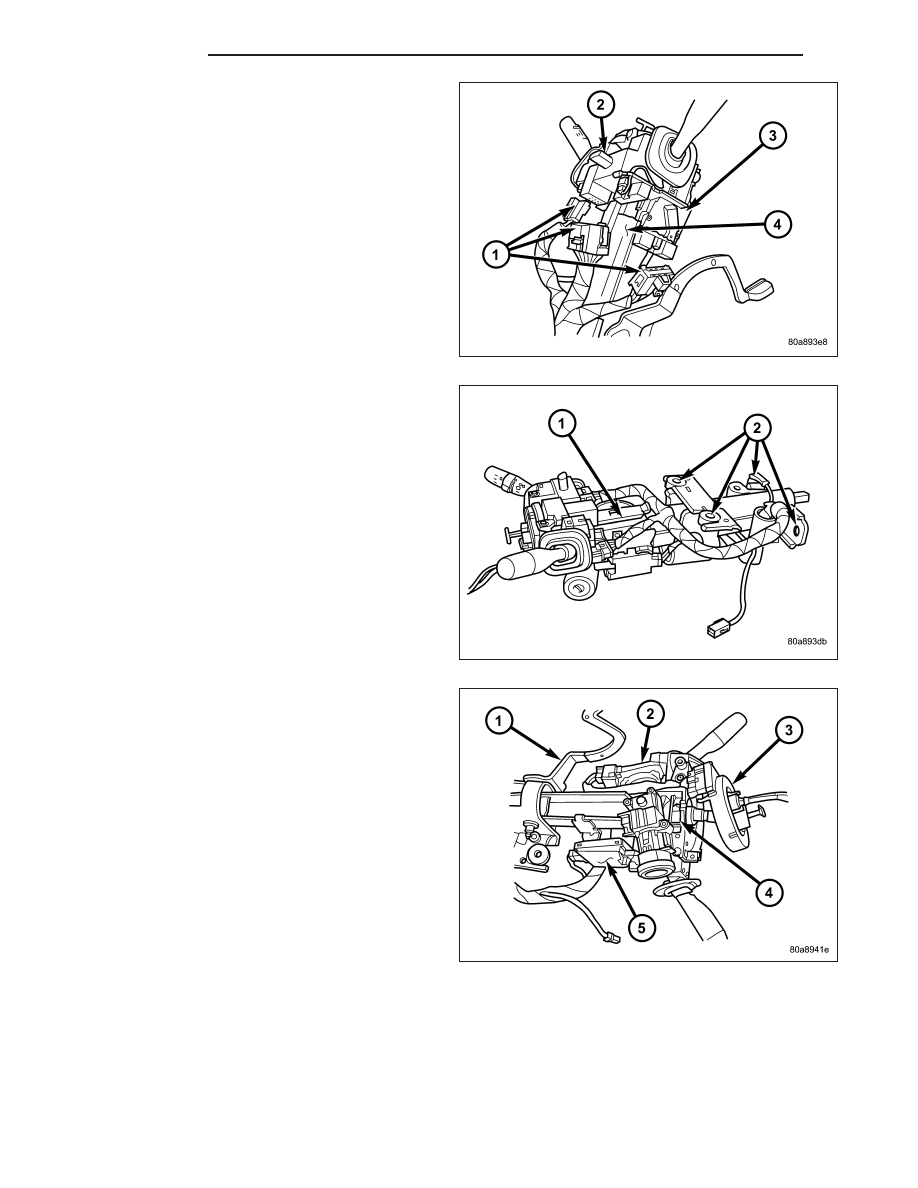

1. Align and install column (1) into the steering

coupler.

KJ

COLUMN

19 - 9

2. Install column harness (1) and connect harness to

switches.

3. Reroute the shifter interlock cable through the tie

straps.

4. Install the column (1) onto the mounting studs (2).

5. Install the two mounting nuts and the two mounting

bolts all finger tight.

CAUTION: Lower nuts must be installed and tight-
ened first then the upper nuts in order to prevent
damage to the capsules.

6. Tighten the lower mounting nuts to 17 N·m (150 in.

lbs.).

7. Tighten the upper mounting nuts to 17 N·m (150 in.

lbs.).

8. Install the steering column coupler bolt and tighten

to 49 N·m (36 ft. lbs.).

9. Reconnect the shifter interlock cable.

10. Center the clock spring (3) (if necessary) and

install it on the column (4) , (Refer to 8 - ELEC-
TRICAL/RESTRAINTS/CLOCKSPRING

-

INSTALLATION).

19 - 10

COLUMN

KJ

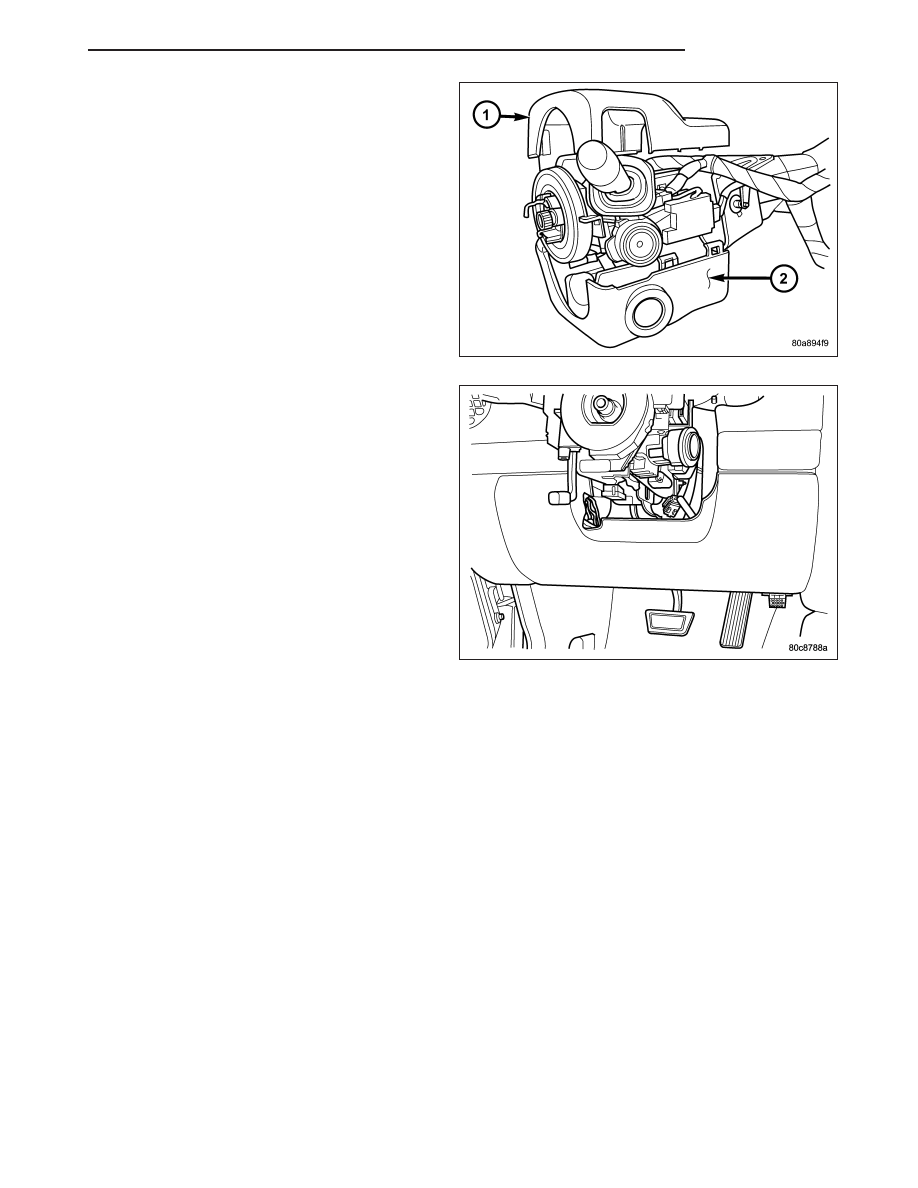

11. Snap together the column shrouds (1&2) and

install the mounting screws.

12. Install the knee blocker and the knee blocker

cover , (Refer to 23 - BODY/INSTRUMENT PAN-
EL/KNEE BLOCKER - INSTALLATION).

NOTE: Do not reuse the old steering wheel bolt (a new bolt must be used)

NOTE: Be certain that the steering wheel mounting bolt is tightened to the proper torque specification to
ensure proper clockspring operation.

13. Install the steering wheel and tighten bolt to 54 N·m (40 ft. lbs.) (Refer to 19 - STEERING/COLUMN/STEERING

WHEEL - INSTALLATION).

NOTE: If equipped with cruise control, connect clock spring harness to cruise switch harness on the steer-
ing wheel.

14. Install the airbag, (Refer to 8 - ELECTRICAL/RESTRAINTS/DRIVER AIRBAG - INSTALLATION).

15. Install the negative battery terminal.

SPECIFICATIONS

TORQUE CHART

TORQUE SPECIFICATIONS

KJ

COLUMN

19 - 11
