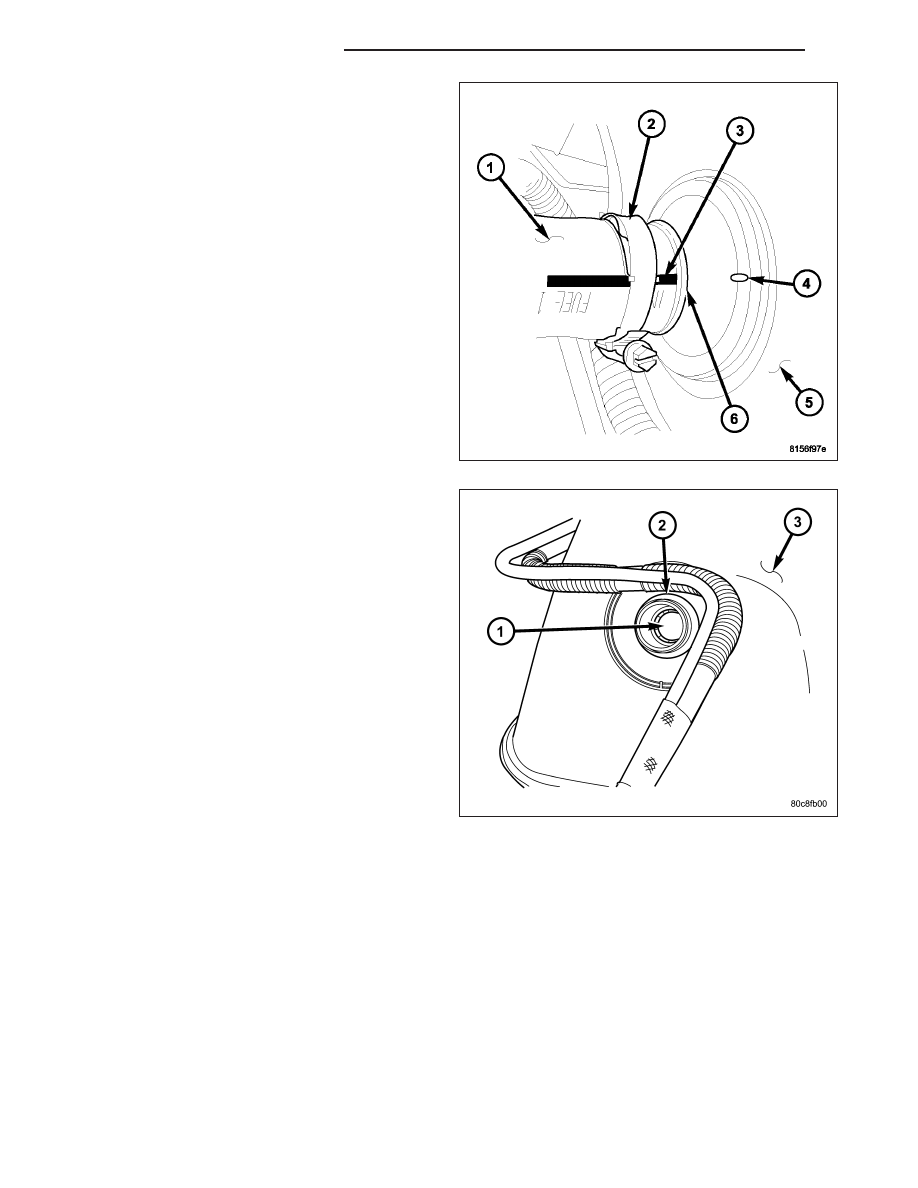

4. Thoroughly clean area around fuel fill fitting (6) and

rubber fuel fill hose (1) at side of fuel tank. After
cleaning, loosen fuel fill hose clamp (2) at tank.

5. Before removing rubber hose (1) from fitting, note

hose orientation while referring to index mark (3).

6. Disconnect rubber fuel fill hose at fuel tank fitting

(2). Using an approved gas holding tank, drain fuel
tank through this fitting.

SPECIFICATIONS

FUEL SYSTEM PRESSURE

If equipped with NGC Powertrain Control Module using 4 electrical connectors: The correct fuel pressure 400
kPa +/- 34 kPa (58 psi +/- 5 psi).

TORQUE

14 - 4

FUEL DELIVERY - 3.7L GAS

KJ

DESCRIPTION

N-m

Ft. Lbs.

In. Lbs.

Accelerator Pedal Bracket

Mounting Nuts

12

-

105

Crankshaft Position

Sensor - 2.4L

28

21

-

Crankshaft Position

Sensor - 3.7L

28

21

-

Camshaft Position Sensor

- 2.4L

12

-

106

Camshaft Position Sensor

- 3.7L

12

-

106

Engine Coolant

Temperature Sensor

11

-

96

EVAP Canister-to-Body

Bolts

48

35

-

EVAP Canister-to-Canis.

Bracket Bolt/Nut

11

-

100

Fuel Filler Hose Clamp at

Tank

3

-

30

Fuel Filler Housing-to-

Body Screws

2

-

17

Fuel Filler Tube Clamp

3.5

-

30

Fuel Pump Module Access

Plate Nuts

3

-

26

Fuel Rail Mounting Bolts -

3.7L

11

-

100

Fuel Rail Mounting Bolts -

2.4L

28

-

250

Fuel Tank Heat Sheild

Nuts

5.5

-

49

Fuel Tank Mounting Strap

Bolts

61

45

-

Fuel Tank Skid Plate and

Trailer Hitch

88

65

-

IAC Motor Mounting

Screws

7

-

60

Leak Detection Pump

Mounting Bracket-to-Fuel

Tank Nuts

5.5

-

49

Leak Detection Pump-to-

Bracket Nuts

1.2

-

11

Map Sensor Mounting

Screws

3

-

25

O2 Sensor

30

22

-

PCM-to-Mounting Bracket

Mounting Screws

4

-

35

Power Steering Pressure

Switch

14-22

-

124-195

TPS Mounting Screws

7

-

60

Throttle Body Mounting

Bolts

12

-

105

KJ

FUEL DELIVERY - 3.7L GAS

14 - 5

DESCRIPTION

N-m

Ft. Lbs.

In. Lbs.

Oxygen Sensors

30

22

-

14 - 6

FUEL DELIVERY - 3.7L GAS

KJ

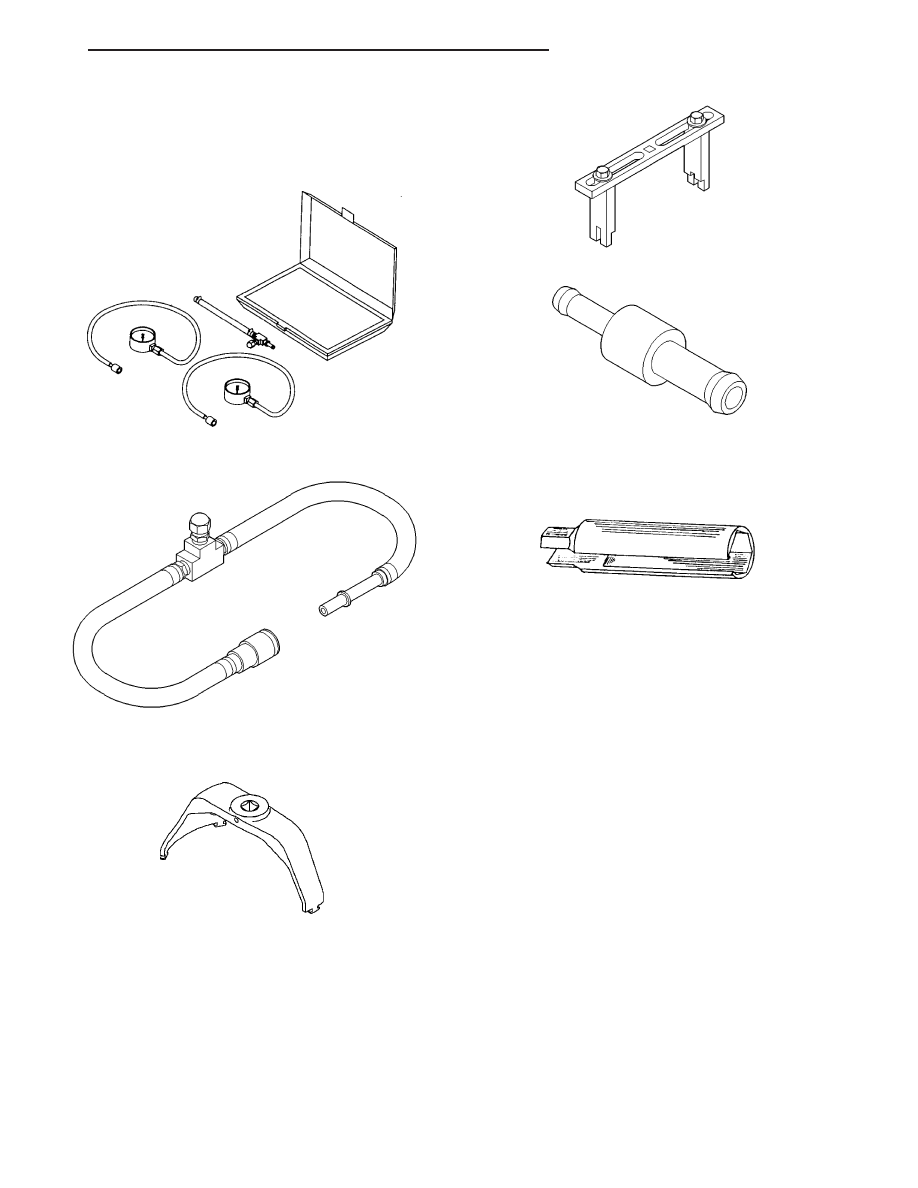

SPECIAL TOOLS

FUEL SYSTEM

TEST KIT, FUEL PRESSURE - 5069

ADAPTERS, FUEL PRESSURE TEST - 6539 or 6631

SPANNER WRENCH - 6856

FITTING, AIR METERING - 6714

O2S (OXYGEN SENSOR) REMOVER/INSTALLER -

C4907

KJ

FUEL DELIVERY - 3.7L GAS

14 - 7
