TRAILER HITCH

REMOVAL

1. Remove the tow hooks, if equipped (Refer to 13 -

FRAME & BUMPERS/FRAME/REAR TOW HOOK -
REMOVAL).

2. Disconnect trailer electrical connector.

3. Support the hitch with a suitable lifting device.

4. Remove the bolts and remove the trailer hitch.

13 - 24

FRAME & BUMPERS

KJ

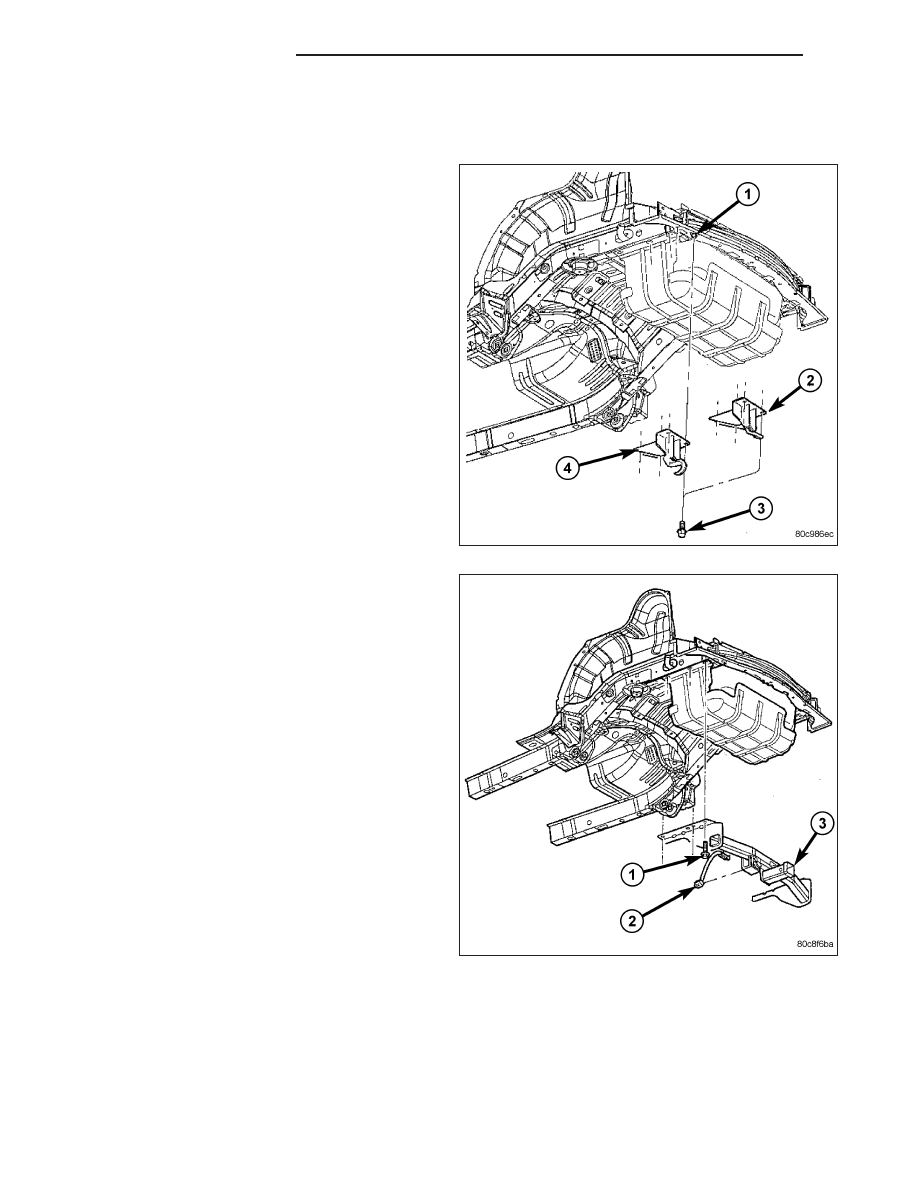

INSTALLATION

1. Support the hitch with a suitable lifting device and

install the hitch.

2. Install the bolts (1) and tighten to 88 N·m (65 ft.

lbs.)

3. Connect the electrical connector.

4. Install the tow hooks, if required (Refer to 13 -

FRAME & BUMPERS/FRAME/REAR TOW HOOK -
INSTALLATION).

KJ

FRAME & BUMPERS

13 - 25

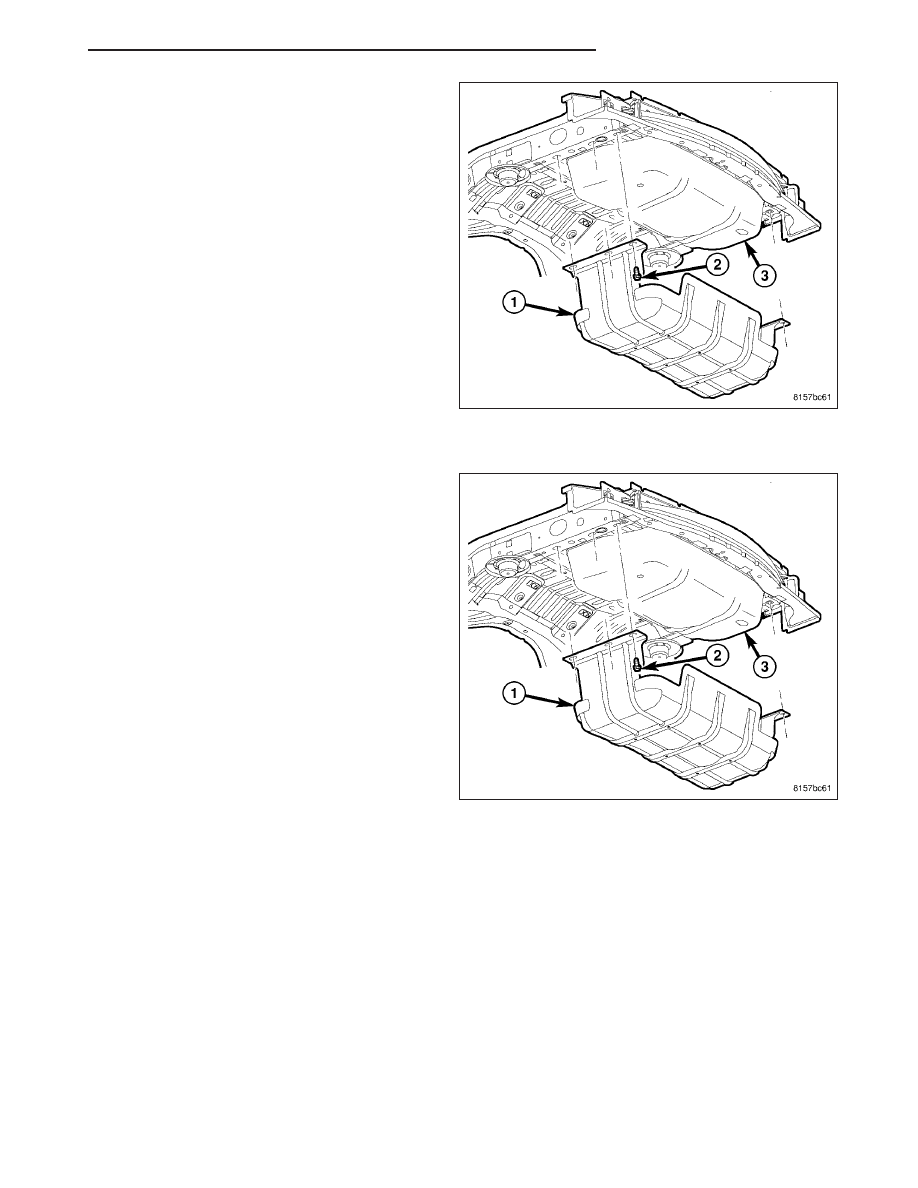

FUEL TANK SKID PLATE

REMOVAL

1. Raise and support the vehicle.

2. Support the skid plate with a suitable lifting device.

3. Remove the trailer hitch, if equipped (Refer to 13 -

FRAME & BUMPERS/FRAME/TRAILER HITCH -
REMOVAL).

4. Remove the tow hooks, if not previously removed

(Refer to 13 - FRAME & BUMPERS/FRAME/REAR
TOW HOOK - REMOVAL).

13 - 26

FRAME & BUMPERS

KJ

5. Remove the bolts and remove the fuel tank skid

plate.

INSTALLATION

1. Install the skid plate and support with a suitable lift-

ing device.

KJ

FRAME & BUMPERS

13 - 27
