14.

MAF SENSOR 5 VOLT SUPPLY CIRCUIT SHORTED TO VOLTAGE

Turn the ignition off.

Disconnect the MAF Sensor harness connector.

Disconnect the ECM harness connectors.

Remove the ASD Relay from the PDC.

Connect a jumper wire between cavity 30 and cavity 87 of the ASD
Relay connector.

Turn the ignition on.

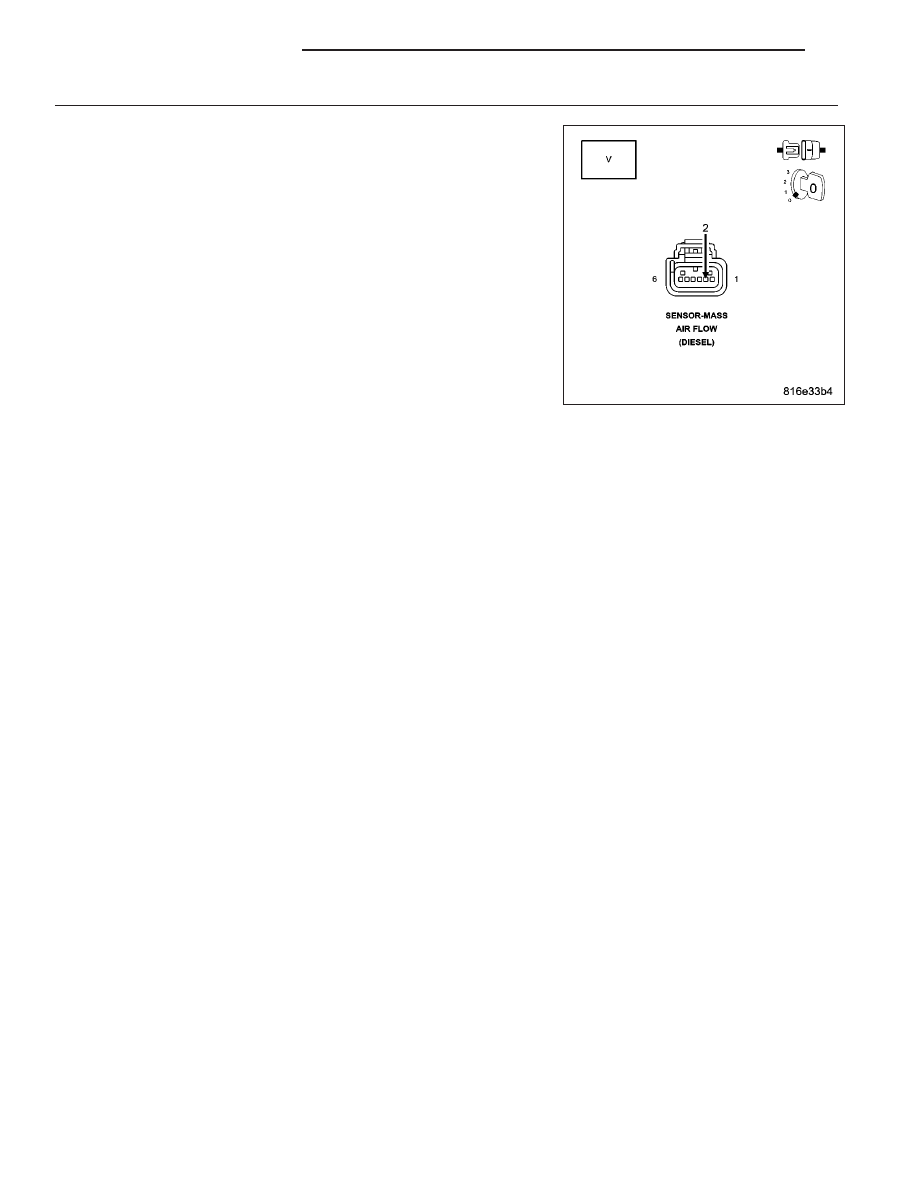

Measure the voltage of the MAF Sensor 5 Volt Supply circuit.

Is the voltage above 1.0 volt?

Yes

>> Repair the MAF Sensor 5 Volt Supply circuit for a short to

voltage.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Replace and program the Engine Control Module in accor-

dance with the Service Information.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

9 - 754

ENGINE DIESEL DIAG

KJ

P0101-MAF SENSOR SIGNAL NEGATIVE DEVIATION

For a complete wiring diagram Refer to Section 8W

•

When Monitored:
Engine temperature between 59.9°C and 99.9°C. Intake Air Temperature reading is steady. Atmospheric pres-
sure below 1500 hpa. Boost pressure is between 750 hpa and 2400 hpa.

•

Set Condition:
The MAF Sensor reading is below the calibrated map value for more than 2.0 seconds.

Possible Causes

AIR FILTER

AIR RESTRICTION

CHECKING FOR AIR LEAKS

EGR VALVE

MASS AIRFLOW SENSOR

INTERMITTENT CONDITION

Diagnostic Test

1.

VERIFY ACTIVE DTC

NOTE: If DTC P0641, P0651 or P0697 is present with this DTC, diagnose DTCs P0641, P0651 or P0697 before
diagnosing this DTC.

NOTE: Inspect all air intake and turbocharger related tubes for damage, restriction or poor connection. Any
of these conditions can cause a this DTC to set.

NOTE: If the ECM detects and stores a DTC, the ECM also stores the engine/vehicle operating conditions
under which the DTC was set. Some of these conditions are displayed on the scan tool at the same time the
DTC is displayed.

NOTE: Before erasing stored DTCs, record these conditions. Attempting to duplicate these conditions may
assist when checking for an active DTC.
Turn the ignition on.

With the scan tool, erase the ECM DTCs.

Test drive the vehicle.

With the scan tool, read the ECM DTCs.

Does the scan tool display a Mass Air Flow Sensor DTC?

Yes

>> Go To 2

No

>> Refer to the *CHECKING FOR AN INTERMITTENT DTC Diagnostic Procedure. (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING)

2.

AIR FILTER

Turn the ignition off.

Remove and inspect the Air Filter for soiling or excessive dirt and debris which may cause air flow restriction.

Were any of these problems found?

Yes

>> Replace the Air Filter element.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Go To 3

KJ

ENGINE DIESEL DIAG

9 - 755

3.

AIR RESTRICTION

NOTE: Inspect all air intake, crankcase vent and turbocharger related tubes for damage, restriction or poor
connection. Any of these conditions can cause a this DTC to set.

NOTE: Inspect the exhaust system and related tubes for damage, restriction or poor connection. Any of
these conditions can cause a this DTC to set.
Turn the ignition off.

Inspect the intake system, exhaust system and related tubes and connections.

Were any problems found?

Yes

>> Repair or replace as necessary.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Go To 4

4.

CHECKING FOR AIR LEAKS

Turn the ignition off.

Remove the Inlet Pressure Sensor.

Connect smoke machine 84-04 to the Inlet Pressure Sensor port in the intake duct and begin injecting smoke into
the intake system.

Observe all intake system components for evidence of smoke leakage.

Is there evidence of smoke leakage?

Yes

>> Repair or replace as necessary.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Go To 5

5.

EGR VALVE

Turn the ignition off.

NOTE: An EGR Valve that is stuck partially open can cause this DTC to set. Hard starting, rough running
and black smoke from the tailpipe are signs of an EGR Valve that is stuck open.
While starting and test driving the vehicle, observe for the conditions mentioned in the note above.

Does the vehicle exhibit these conditions?

Yes

>> Replace the EGR Valve.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Replace the MAF Sensor.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

9 - 756

ENGINE DIESEL DIAG

KJ

P0101-MAF SENSOR SIGNAL POSITIVE DEVIATION

For a complete wiring diagram Refer to Section 8W

•

When Monitored:
Engine temperature between 59.9°C and 99.9°C. Intake Air Temperature reading is steady. Atmospheric pres-
sure below 1500 hpa. Boost pressure is between 750 hpa and 2400 hpa.

•

Set Condition:
The MAF Sensor reading is above the calibrated map value for more than 2.0 seconds.

Possible Causes

AIR FILTER

AIR RESTRICTION

CHECKING FOR AIR LEAKS

EGR VALVE

MASS AIRFLOW SENSOR

INTERMITTENT CONDITION

Diagnostic Test

1.

VERIFY ACTIVE DTC

NOTE: If DTC P0641, P0651 or P0697 is present with this DTC, diagnose DTCs P0641, P0651 or P0697 before
diagnosing this DTC.

NOTE: Inspect all air intake and turbocharger related tubes for damage, restriction or poor connection. Any
of these conditions can cause a this DTC to set.

NOTE: If the ECM detects and stores a DTC, the ECM also stores the engine/vehicle operating conditions
under which the DTC was set. Some of these conditions are displayed on the scan tool at the same time the
DTC is displayed.

NOTE: Before erasing stored DTCs, record these conditions. Attempting to duplicate these conditions may
assist when checking for an active DTC.
Turn the ignition on.

With the scan tool, erase the ECM DTCs.

Test drive the vehicle.

With the scan tool, read the ECM DTCs.

Does the scan tool display a Mass Air Flow Sensor DTC?

Yes

>> Go To 2

No

>> Refer to the *CHECKING FOR AN INTERMITTENT DTC Diagnostic Procedure. (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING)

2.

AIR FILTER

Turn the ignition off.

Remove and inspect the Air Filter for soiling or excessive dirt and debris which may cause air flow restriction.

Were any of these problems found?

Yes

>> Replace the Air Filter element.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Go To 3

KJ

ENGINE DIESEL DIAG

9 - 757
