Jeep Liberty KJ. Manual - part 1450





8.

CHECK THE (K301) 5-VOLT SUPPLY CIRCUIT FOR A SHORT TO FOR A SHORT TO THE (K310) SENSOR
GROUND CIRCUIT

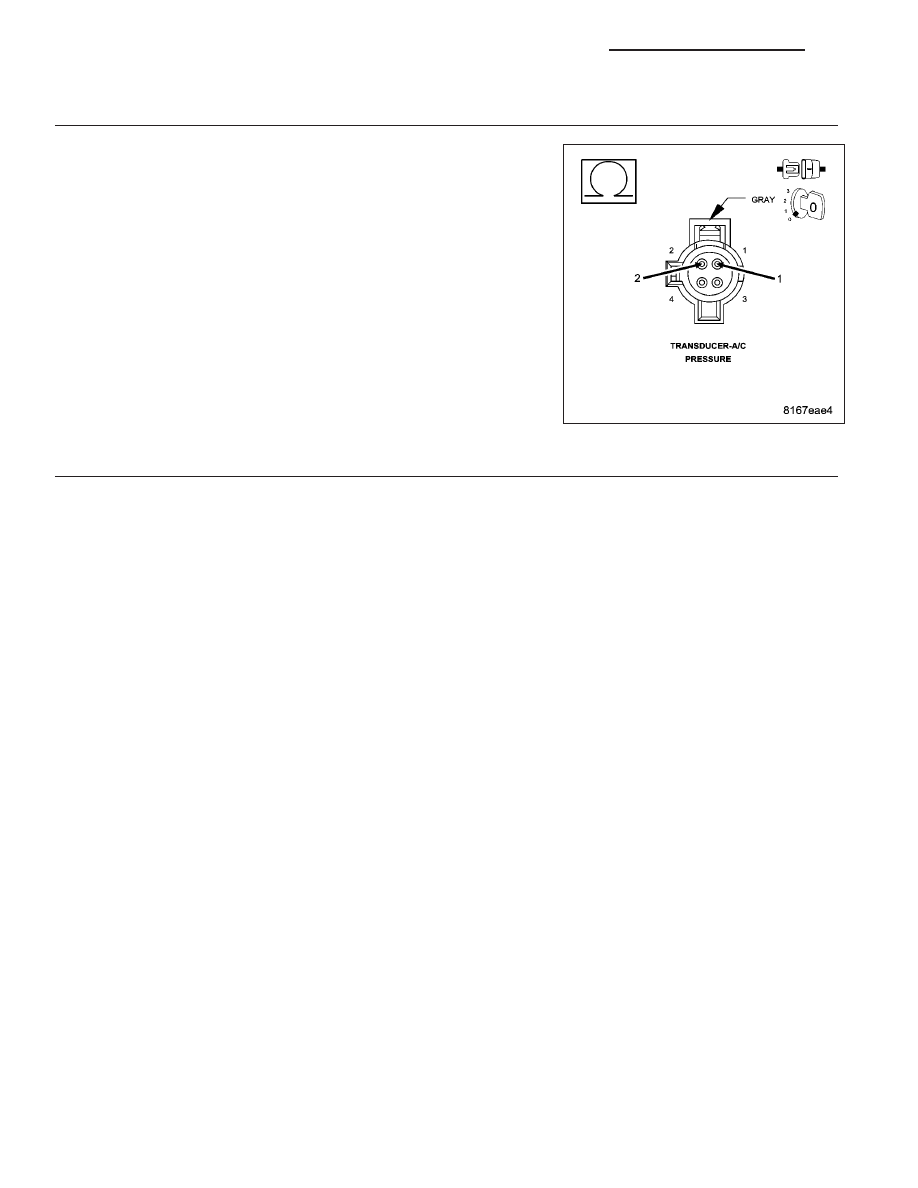

Measure the resistance between the (K301) 5-Volt Supply circuit and
the (K310) Sensor Ground circuit at the A/C Pressure Transducer har-
ness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (K301) 5-Volt Supply circuit for a short to the

(K310) Sensor Ground circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE).

No

>> Replace and program the BCM in accordance with the Ser-

vice Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE).

9.

TEST FOR INTERMITTENT CONDITION

NOTE: The condition that set this DTC is not present at this time. The following may help in identifying the
cause of the intermittent condition.
Check the Technical Service Bulletins (TSBs) for related concerns.

Turn the ignition on.

Using the scan tool, erase the BCM DTCs.

Turn the ignition off, wait 10 seconds, then turn the ignition on.

Monitor the scan tool for DTCs while wiggling the related wiring harness.

Turn the ignition off.

Using the wiring diagram/schematic as a guide, inspect the related wiring and connectors for chaffed, pierced,
pinched, and partially broken wires, and for broken, bent, pushed out, corroded, and contaminated terminals. Repair
as necessary.

Perform a voltage drop test on the related circuits between the component and the BCM.

If numerous DTCs were set, use the wiring diagram/schematic to check for common ground and supply circuits.

Were any problems found?

Yes

>> Repair as necessary.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

No

>> Test Complete.

8E - 12

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTIC

KJ

AMBIENT TEMPERATURE HIGH (BCM)

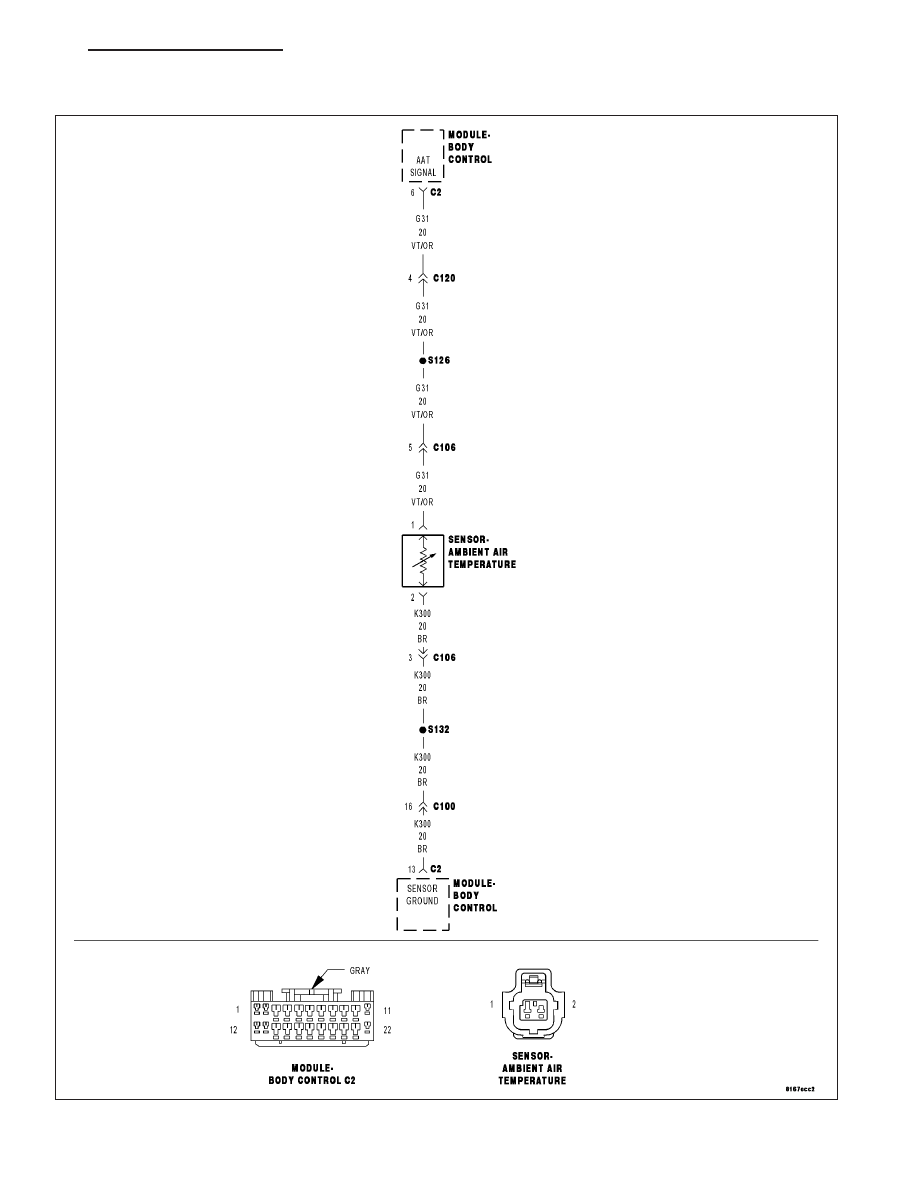

For a complete wiring diagram Refer to Section 8W.

KJ

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTIC

8E - 13

When Monitored:
With the ignition on.

Set Condition:
The Body Control Module (BCM) will set this DTC if voltage goes above 4.7 volts for more than 5 seconds on
the (G31) Ambient Temperature Sensor Signal circuit.

Possible Causes

(G31) AMBIENT TEMPERATURE SENSOR SIGNAL CIRCUIT SHORTED TO VOLTAGE

(G31) AMBIENT TEMPERATURE SENSOR SIGNAL CIRCUIT OPEN

(K300) SENSOR GROUND CIRCUIT OPEN

AMBIENT TEMPERATURE SENSOR

BCM

Diagnostic Test

1.

CHECK THE AMBIENT TEMPERATURE SENSOR VOLTAGE

Turn the ignition on.

With the scan tool, read the Ambient Temperature Sensor voltage.

Is the voltage above 4.5 volts?

Yes

>> Go To 2

No

>> Go To 7

2.

CHECK THE (G31) AMBIENT TEMPERATURE SENSOR SIGNAL CIRCUIT VOLTAGE

Turn the ignition off.

Disconnect the Ambient Temperature Sensor harness connector.

Turn the ignition on.

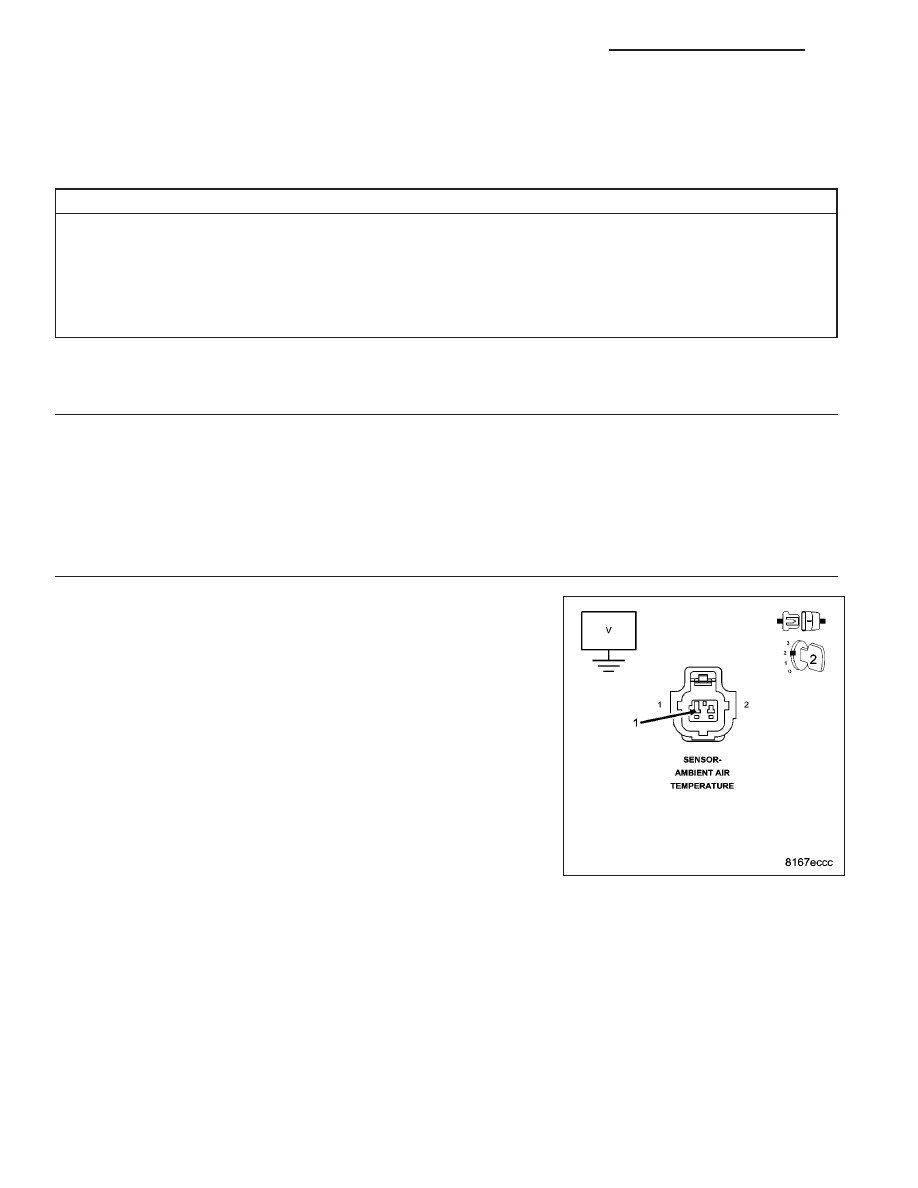

Measure the voltage of the (G31) Ambient Temperature Sensor Signal
circuit.

Is the voltage above 5.2 volts?

Yes

>> Go To 3

No

>> Go To 4

8E - 14

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTIC

KJ

3.

CHECK THE (G31) AMBIENT TEMPERATURE SENSOR SIGNAL CIRCUIT FOR A SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the BCM C2 harness connector.

Turn the ignition on.

Measure the voltage of the (G31) Ambient Temperature Sensor Signal
circuit.

Is the voltage above 0.2 volts?

Yes

>> Repair the (G31) Ambient Temperature Sensor Signal circuit

for a short to voltage.

No

>> Replace and program the BCM in accordance with the Ser-

vice Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE).

4.

CHECK THE (G31) AMBIENT TEMPERATURE SENSOR SIGNAL CIRCUIT & THE (K300) SENSOR
GROUND CIRCUIT FUNCTION

Turn the ignition off.

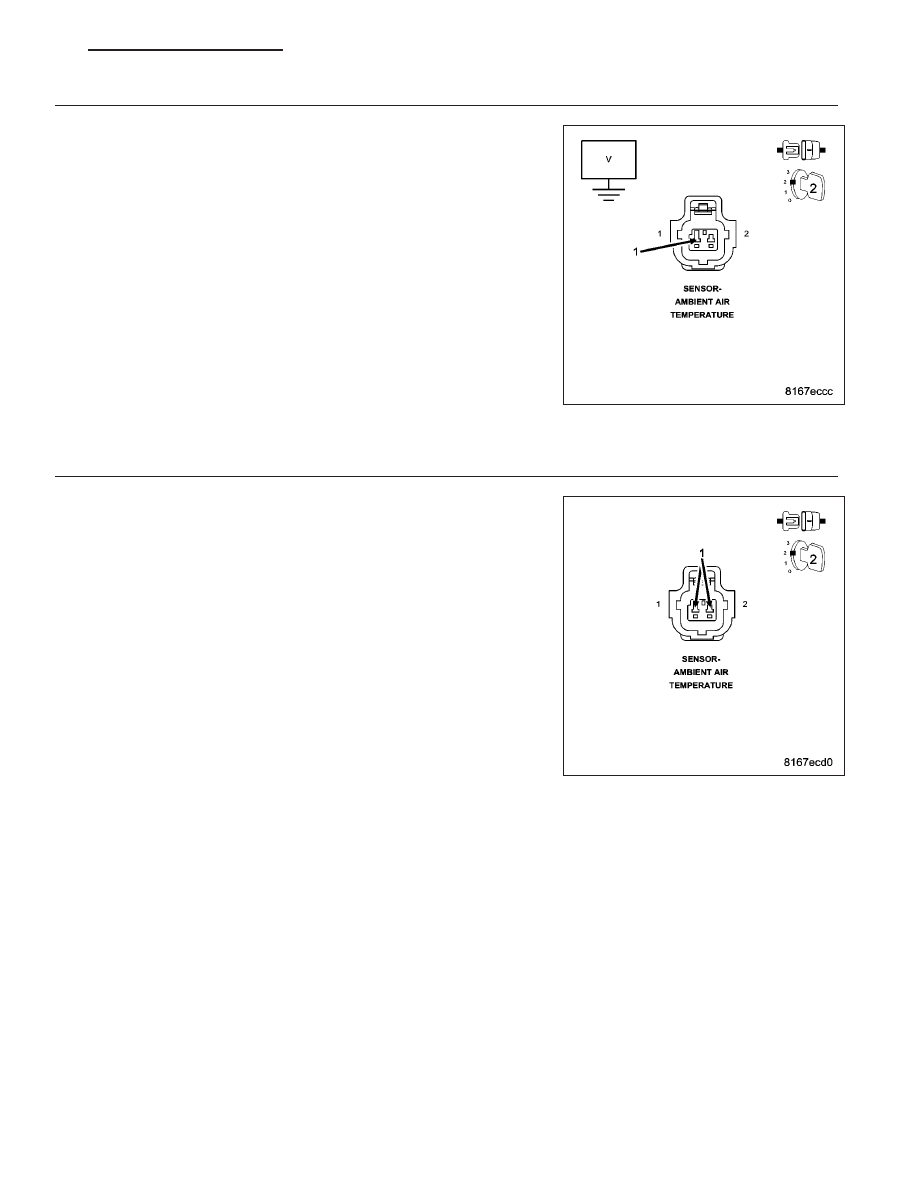

Connect a jumper wire between the (G31) Ambient Temperature Sensor
Signal circuit and the (K300) Sensor Ground circuit.

Turn the ignition on.

With the scan tool, read the Ambient Temperature Sensor voltage.

Is the voltage below 1.0 volt?

Yes

>> Replace the Ambient Temperature Sensor in accordance

with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE).

No

>> Go To 5

KJ

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTIC

8E - 15
