A/C PRESSURE SENSOR LOW (BCM)

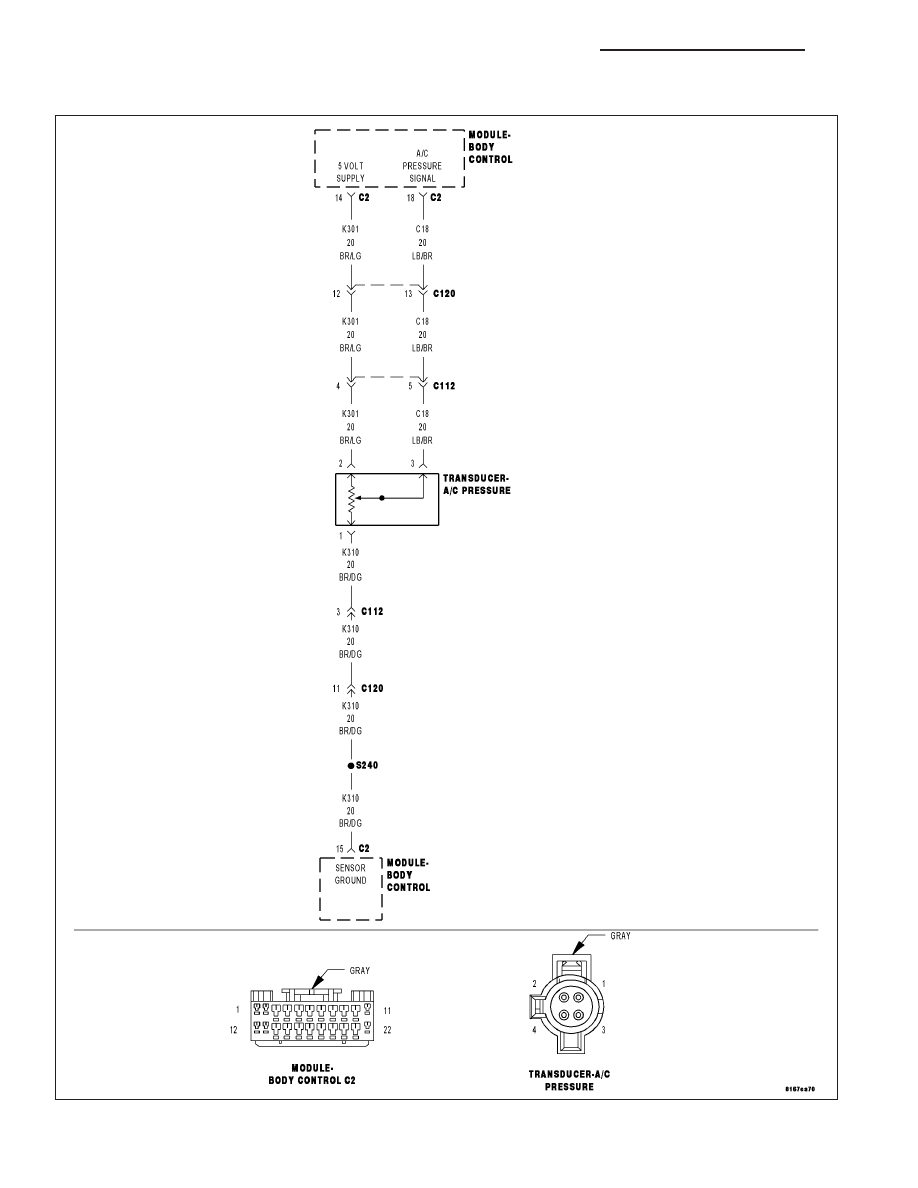

For a complete wiring diagram Refer to Section 8W.

8E - 8

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTIC

KJ

•

When Monitored:
With the ignition on.

•

Set Condition:
The Body Control Module (BCM) will set this DTC if voltage drops below 0.137 volts for more than 5 seconds
on the (C18) A/C Pressure Sensor Signal circuit.

Possible Causes

(C18) A/C PRESSURE SIGNAL CIRCUIT SHORTED TO GROUND

(C18) A/C PRESSURE SIGNAL CIRCUIT SHORTED TO THE (K310) SENSOR GROUND CIRCUIT

(K301) 5-VOLT SUPPLY CIRCUIT OPEN

(K301) 5-VOLT SUPPLY CIRCUIT SHORTED TO GROUND

(K301) 5-VOLT SUPPLY CIRCUIT SHORTED TO THE (K310) SENSOR GROUND CIRCUIT

A/C PRESSURE TRANSDUCER

BCM

Diagnostic Test

1.

CHECK THE A/C PRESSURE TRANSDUCER VOLTAGE

NOTE: Verify that the A/C Refrigerant System is properly charged before proceeding.
Start the engine.

With the scan tool, read the A/C Pressure Transducer voltage.

Is the voltage below 0.5 volts?

Yes

>> Go To 2

No

>> Go To 9

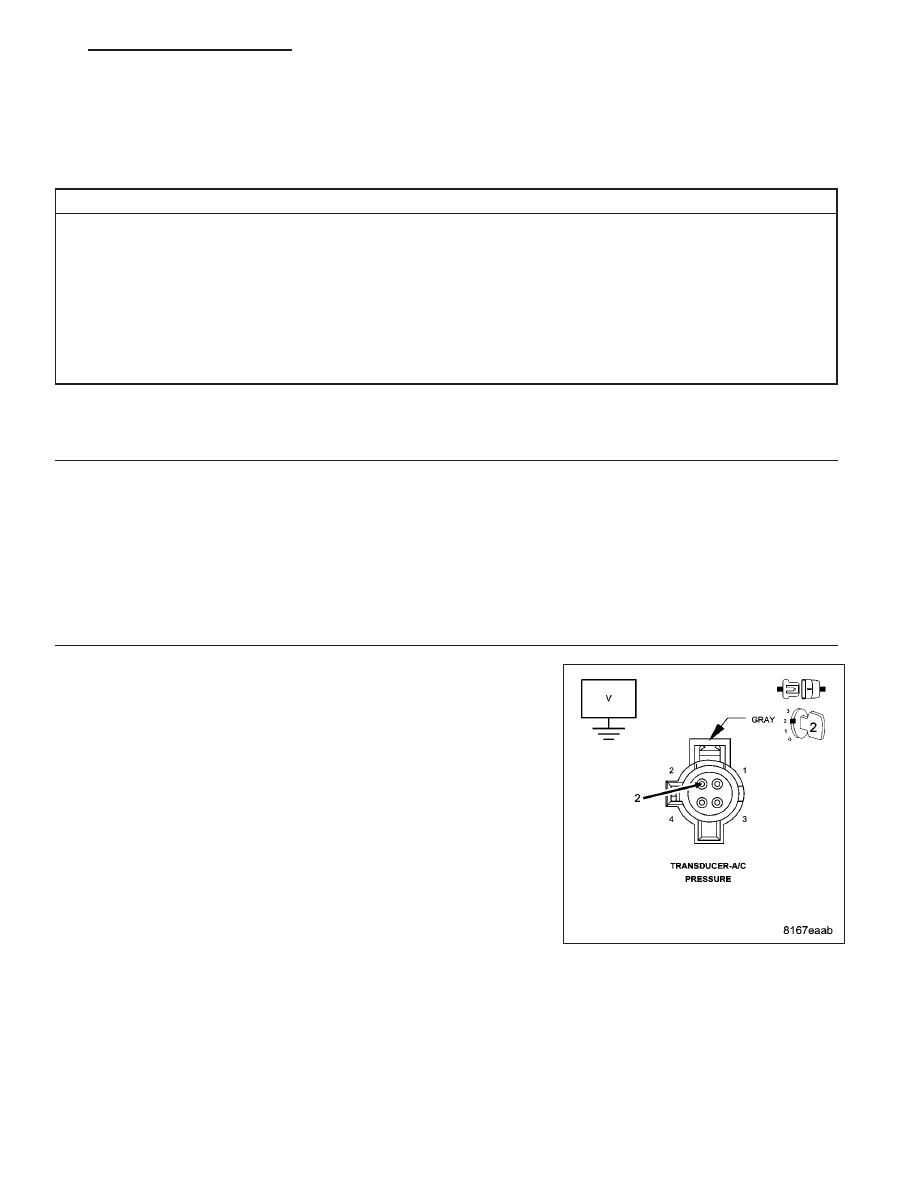

2.

CHECK THE (K301) 5-VOLT SUPPLY CIRCUIT VOLTAGE

Turn the ignition off.

Disconnect the A/C Pressure Transducer harness connector.

Turn the ignition on.

Measure the voltage of the (K301) 5-Volt Supply circuit.

Is the voltage above 4.5 volts?

Yes

>> Go To 3

No

>> Go To 6

KJ

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTIC

8E - 9

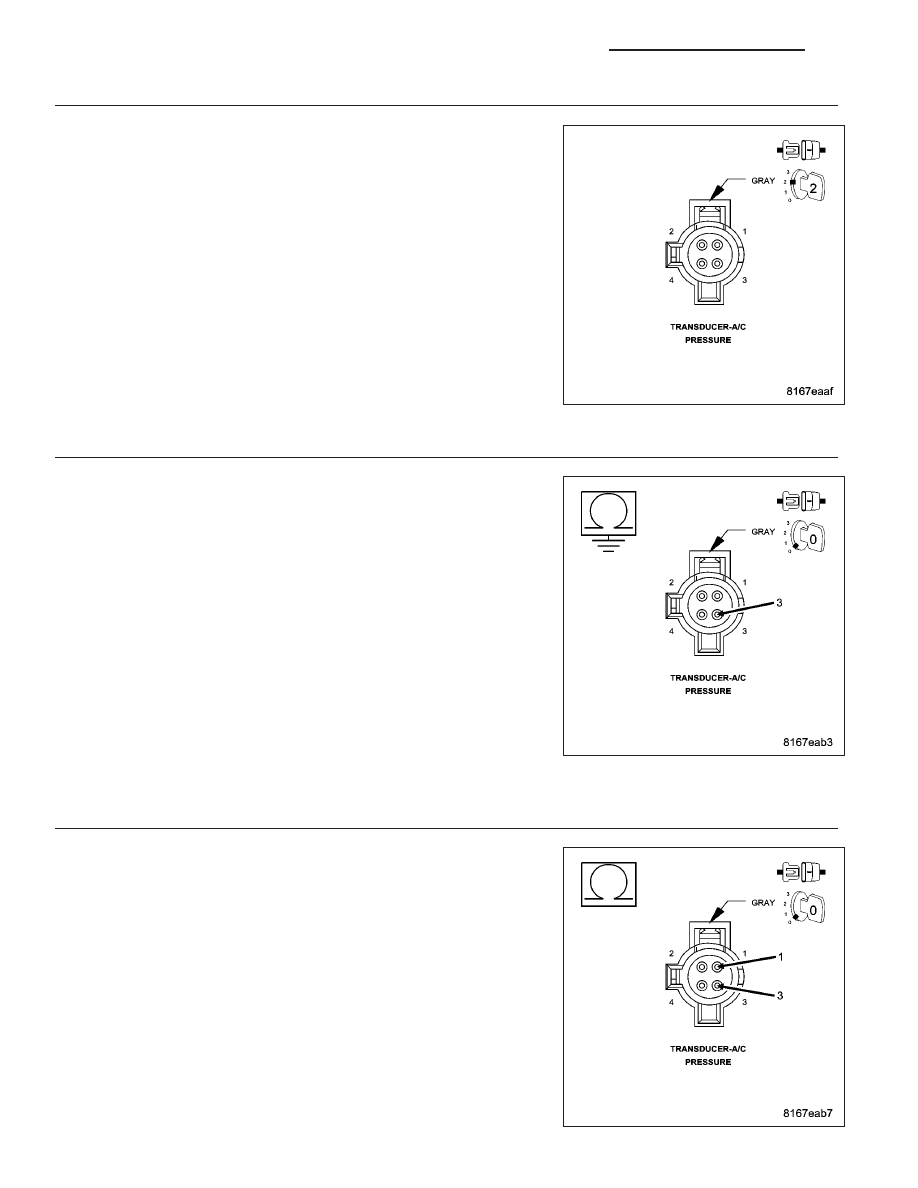

3.

CHECK THE A/C PRESSURE TRANSDUCER VOLTAGE WITH THE TRANSDUCER DISCONNECTED

With the scan tool, read the A/C Pressure Transducer voltage.

Is the voltage above 0.5 of a volt?

Yes

>> Replace the A/C Pressure Transducer in accordance with

the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE).

No

>> Go To 4

4.

CHECK THE (C18) A/C PRESSURE SIGNAL CIRCUIT FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the BCM C2 harness connector.

Measure the resistance between ground and the (C18) A/C Pressure
Signal circuit at the A/C Pressure Transducer harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C18) A/C Pressure Signal circuit for a short to

ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE).

No

>> Go To 5

5.

CHECK THE (C18) A/C PRESSURE SIGNAL CIRCUIT FOR A SHORT TO THE (K310) SENSOR GROUND
CIRCUIT

Measure the resistance between the (C18) A/C Pressure Signal circuit
and the (K310) Sensor Ground circuit at the A/C Pressure Transducer
harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C18) A/C Pressure Signal circuit for a short to

the (K310) Sensor Ground circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE).

No

>> Replace and program the BCM in accordance with the Ser-

vice Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE).

8E - 10

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTIC

KJ

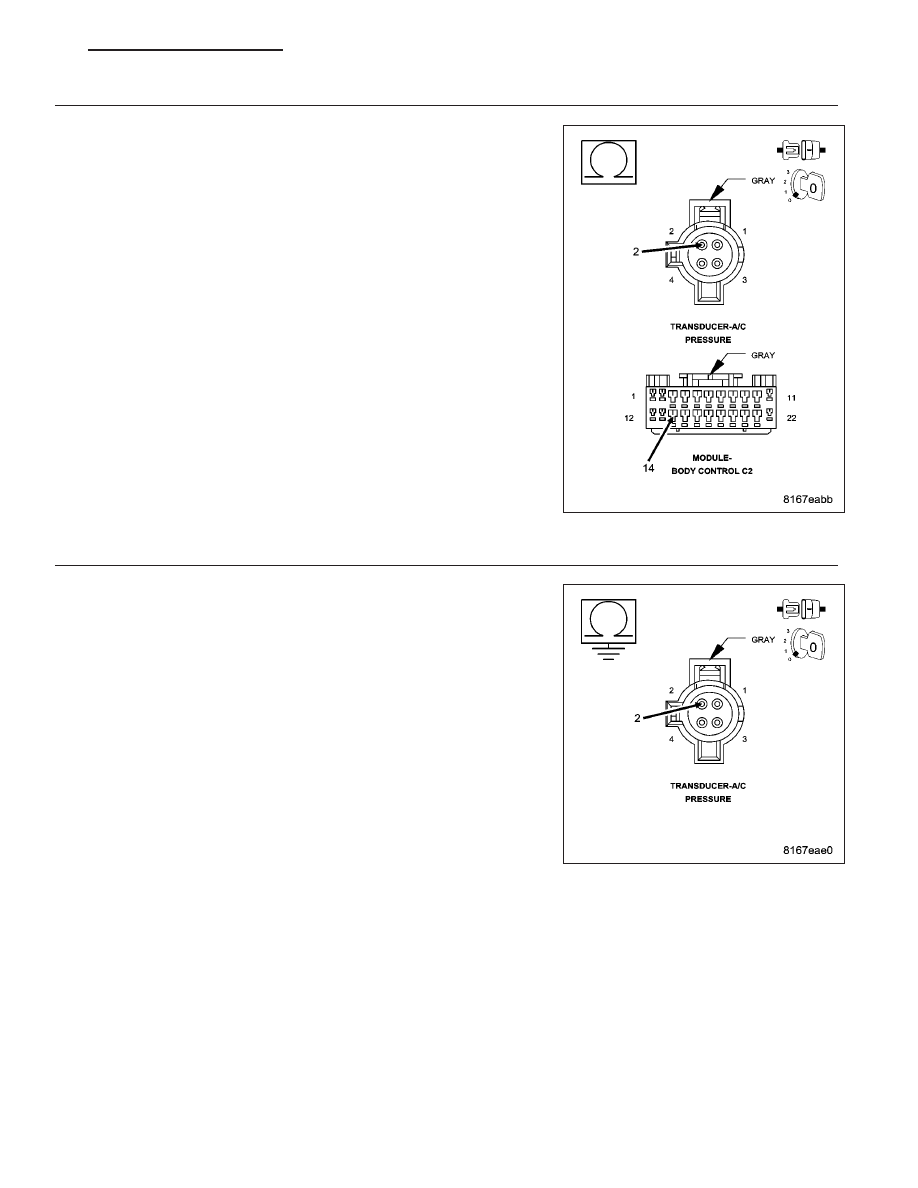

6.

CHECK THE (K301) 5-VOLT SUPPLY CIRCUIT FOR AN OPEN

Turn the ignition off.

Disconnect the BCM C2 harness connector.

Measure the resistance of the (K301) 5-Volt Supply circuit between the
A/C Pressure Transducer harness connector and the BCM C2 harness
connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 7

No

>> Repair the (K301) 5-Volt Supply circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE).

7.

CHECK THE (K301) 5-VOLT SUPPLY CIRCUIT FOR A SHORT TO GROUND

Measure the resistance between ground and the (K301) 5-Volt Supply
circuit at the A/C Pressure Transducer harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (K301) 5-Volt Supply circuit for a short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE).

No

>> Go To 8
