Jeep Liberty KJ. Manual - part 1425

1. Recover the refrigerant from the refrigerant system

(Refer to 24 - HEATING & AIR CONDITIONING/
PLUMBING

-

STANDARD

PROCEDURE

-

REFRIGERANT SYSTEM RECOVERY).

2. Remove the secondary retaining clip from the

spring-lock type refrigerant line coupler.

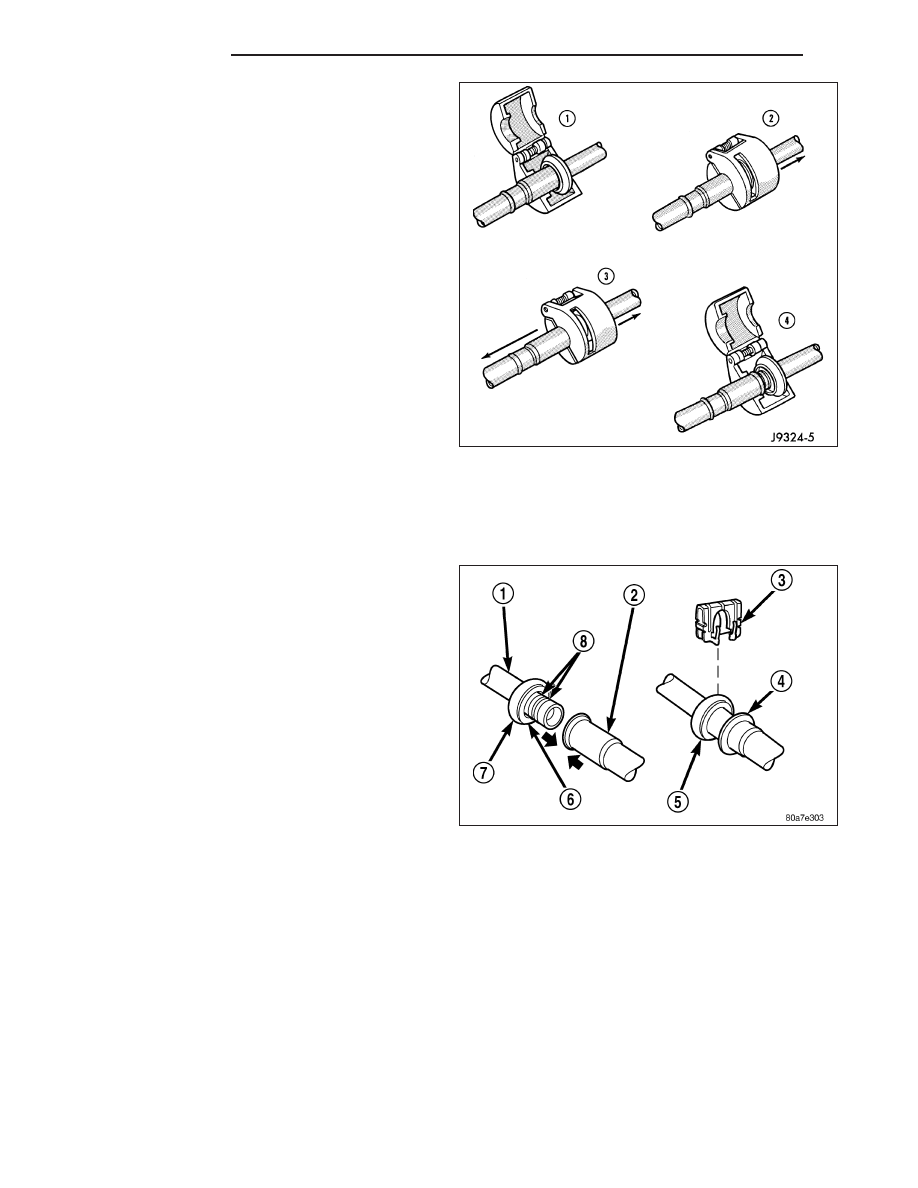

3. Fit the proper size A/C line disconnect tool (Special

Tool Kit 7193 or equivalent) over the coupler cage
(1).

4. Close the two halves of the A/C line disconnect tool

around the coupler (2).

NOTE: The garter spring may not release if the A/C
line disconnect tool is cocked while pushing it
into the coupler cage opening.

5. Push the A/C line disconnect tool into the open

side of the coupler cage to expand the garter
spring (3). Once the garter spring is expanded, pull
on the refrigerant line attached to the female half of
the coupler until the flange on the female fitting is
separated from the garter spring and cage on the male fitting.

6. Open and remove the A/C line disconnect tool from the refrigerant line coupler (4).

INSTALLATION

1. Clean any dirt or foreign material from the spring-

lock type refrigerant line coupler.

2. Check to make sure that the garter spring (6) is

located within the cage (7) of the male half of the
refrigerant line coupler (1), and that the garter
spring is not damaged.

a. If the garter spring is missing, install a new

spring by pushing it into the coupler cage
opening.

b. If the garter spring is damaged, remove it from

the coupler cage with a small hook (DO NOT
use a screwdriver) and install a new garter
spring.

CAUTION: Use only the specified O-rings as they
are made of a special material for the R-134a system. The use of any other O-rings may allow the connec-
tion to leak.

3. Install new O-rings (8) on the male half of the refrigerant line coupler.

4. Lubricate the O-rings, and the inside of the female half of the refrigerant line coupler (2) with clean R-134a refrig-

erant oil. Use only refrigerant oil of the type recommended for the A/C compressor in the vehicle.

5. Position the female half of the coupler over the male half of the coupler.

6. Push together firmly on the two halves of the refrigerant line coupler until the garter spring in the cage on the

male half of the coupler snaps over the flanged end on the female half of the coupler.

7. Make sure that the refrigerant line coupler is fully engaged by firmly pulling the refrigerant lines away from each

other on both sides of the coupler.

8. Install the secondary retaining clip (3) over connected coupler cage (5).

9. Evacuate the refrigerant system (Refer to 24 - HEATING & AIR CONDITIONING/PLUMBING - STANDARD PRO-

CEDURE - REFRIGERANT SYSTEM EVACUATE).

24 - 102

PLUMBING

KJ

10. Charge the refrigerant system (Refer to 24 - HEATING & AIR CONDITIONING/PLUMBING - STANDARD PRO-

CEDURE - REFRIGERANT SYSTEM CHARGE).

KJ

PLUMBING

24 - 103

EVAPORATOR-A/C

DESCRIPTION

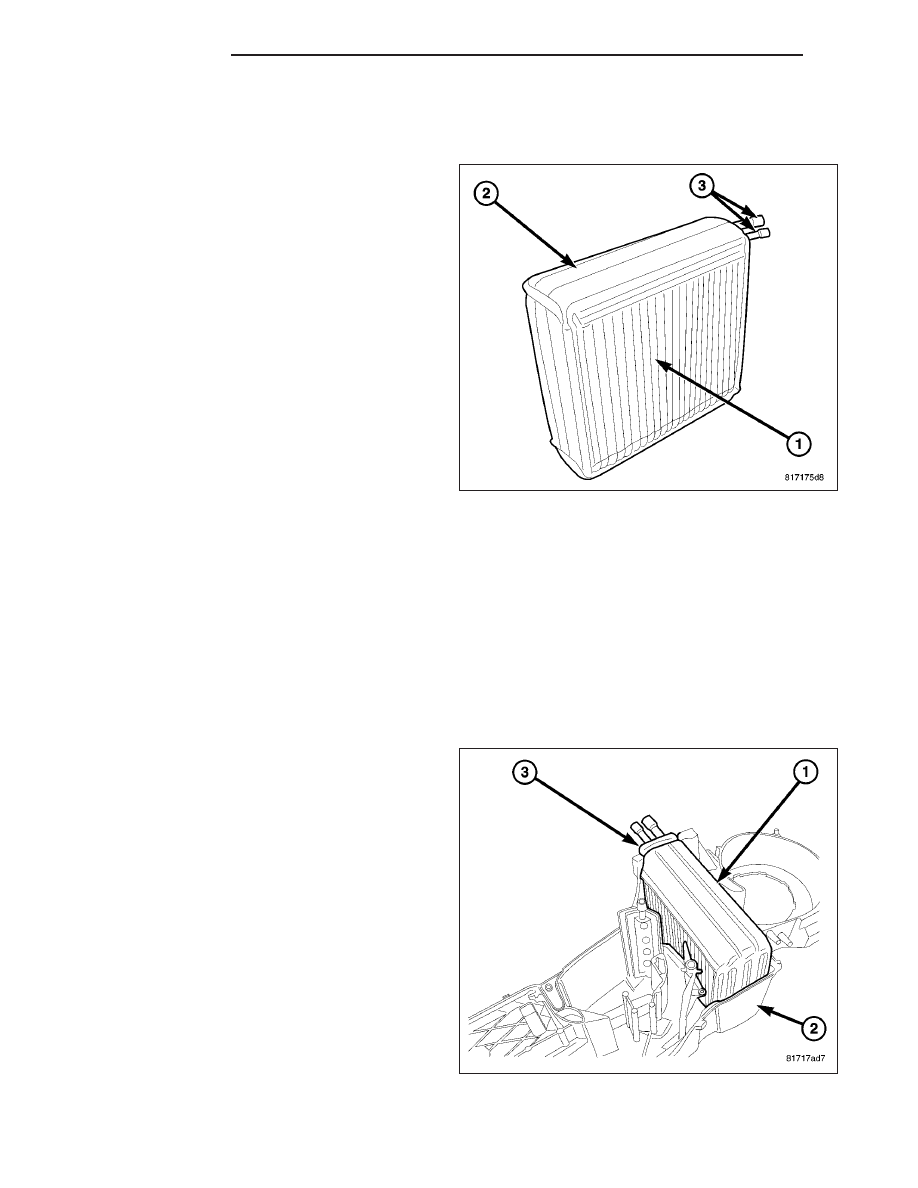

NOTE: LHD model shown. RHD model similar.

The A/C evaporator (1) and its insulator (2) for the
heating-A/C system is located within the HVAC hous-
ing, behind the instrument panel. The A/C evaporator
is positioned in the HVAC housing so that all air enter-
ing the housing must pass over the evaporator fins
before it is distributed through the heating-A/C system
ducts and outlets. However, air passing over the evap-
orator fins will only be conditioned when the A/C com-
pressor is engaged and circulating refrigerant through
the A/C evaporator.

On LHD models, the A/C liquid and suction lines are
connected to the evaporator tubes (3) by use of rub-
ber O-rings and quick-connect fittings (refer to 24 -
HEATING & AIR CONDITIONING/PLUMBING/COU-
PLER-REFRIGERANT LINE - DESCRIPTION for more
information). The refrigerant lines on RHD models are
connected to the A/C evaporator by use of rubber
O-rings, tapping blocks and retaining nuts.

The A/C evaporator can be serviced by removing and disassembling the HVAC housing assembly.

OPERATION

Refrigerant enters the A/C evaporator through the A/C orifice tube as a low-temperature, low-pressure mixture of
liquid and gas. As air flows over the fins of the A/C evaporator, the humidity in the air condenses on the fins, and
the heat from the air is absorbed by the refrigerant. Heat absorption causes the refrigerant to boil and vaporize. The
refrigerant becomes a low-pressure gas when it leaves the A/C evaporator.

The A/C evaporator cannot be repaired and, if faulty or damaged, it must be replaced.

REMOVAL

NOTE: LHD model shown. RHD model similar.

1. Remove the HVAC housing and place it on a work-

bench (Refer to 24 - HEATING & AIR CONDITION-
ING/DISTRIBUTION/HOUSING-HVAC

-

REMOVAL).

2. Disassemble the HVAC housing (Refer to 24 -

HEATING & AIR CONDITIONING/DISTRIBUTION/
HOUSING-HVAC - DISASSEMBLY).

NOTE: If the foam insulator around the A/C evap-
orator is deformed or damaged, the insulator must
be replaced.

3. Carefully lift the A/C evaporator (1) and the foam

insulator out of the lower half of the HVAC housing
(2).

NOTE: If the rubber seal around the evaporator
tubes is deformed or damaged, the seal must be
replaced.

24 - 104

PLUMBING

KJ

4. If required, remove the rubber seal (3) from around the evaporator tubes.

INSTALLATION

NOTE: If the A/C evaporator is being replaced, add 60 milliliters (2 fluid ounces) of refrigerant oil to the
refrigerant system.

NOTE: Replacement of the refrigerant line O-ring seals is required anytime a refrigerant line is opened. Fail-
ure to replace the rubber O-ring seals could result in a refrigerant system leak.

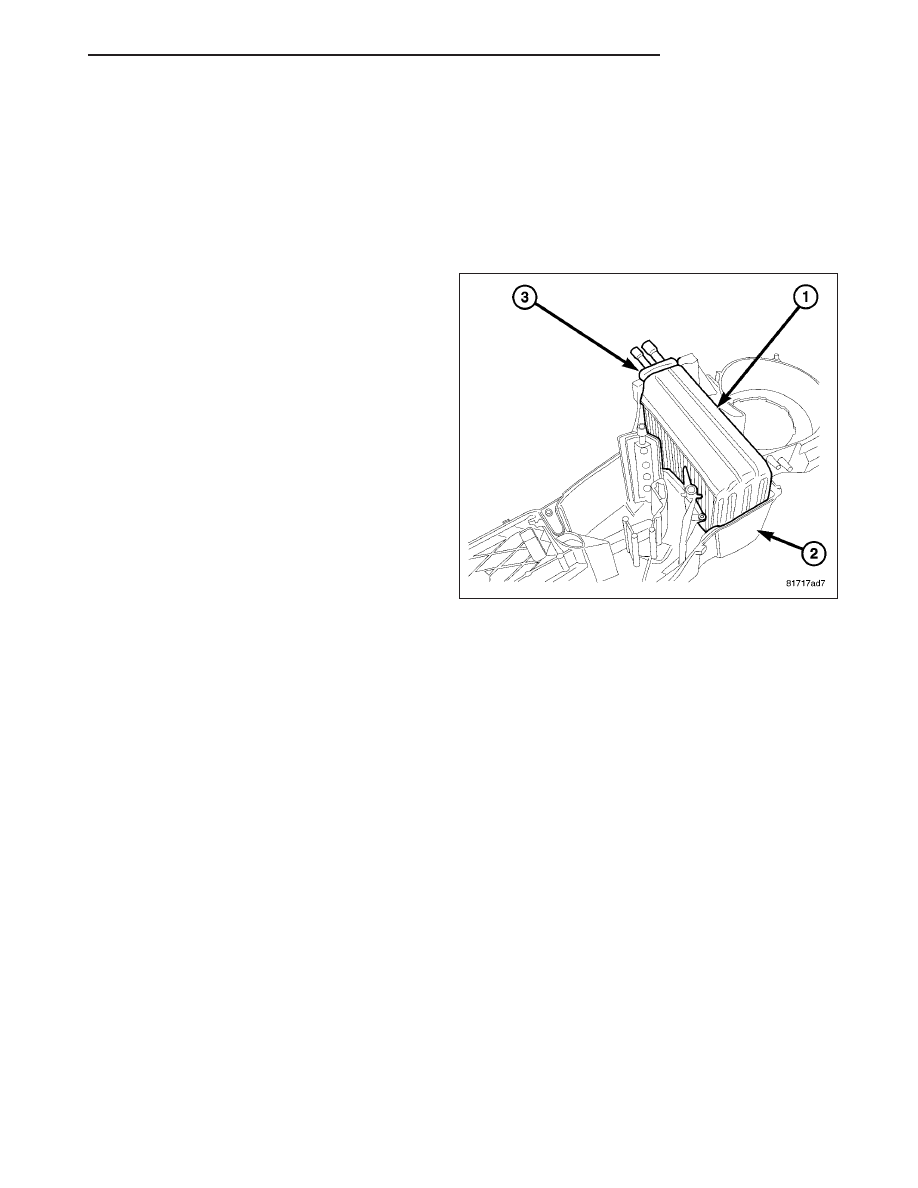

NOTE: LHD model shown. RHD model similar.

NOTE: Make sure that the rubber seal is properly
positioned in the HVAC housing.

1. If removed, install the rubber seal (3) around the

tubes of the A/C evaporator (1).

NOTE: Make sure that the foam insulator is prop-
erly positioned in the HVAC housing.

2. Install the A/C evaporator and its foam insulator

into the lower half of the HVAC housing (2).

3. Assemble the HVAC housing (Refer to 24 - HEAT-

ING

&

AIR

CONDITIONING/DISTRIBUTION/

HOUSING-HVAC - ASSEMBLY).

4. Install the HVAC housing (Refer to 24 - HEATING

& AIR CONDITIONING/DISTRIBUTION/HOUSING-
HVAC - INSTALLATION).

KJ

PLUMBING

24 - 105
