FRONT WHEEL OPENING FLARE MOLDINGS

REMOVAL

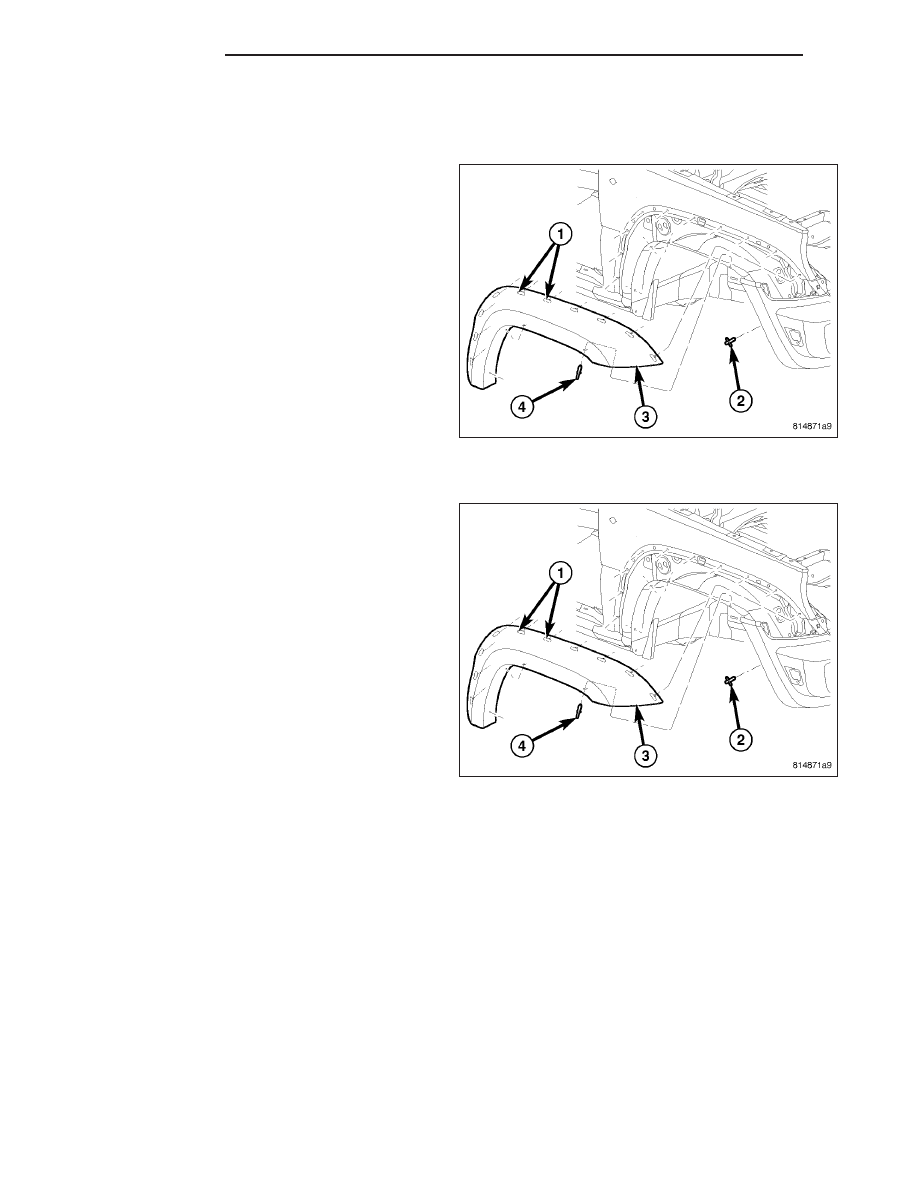

1. Remove the four rivets (4) connecting the flare to

the splash shield.

2. Using a trim stick C-4755 or equivalent, separate

the upper clips (1) attaching the molding (3) to the
fender.

3. Remove the flare molding (3).

INSTALLATION

1. Position flare molding and seat clips into the

fender.

2. Install four new rivets (4) securing the flare molding

to the splash shield.

23 - 140

EXTERIOR

KJ

REAR WHEEL OPENING FLARE MOLDINGS

REMOVAL

1. Raise and support the vehicle. (Refer to LUBRICA-

TION & MAINTENANCE/HOISTING - STANDARD
PROCEDURE)

2. Remove the wheel.

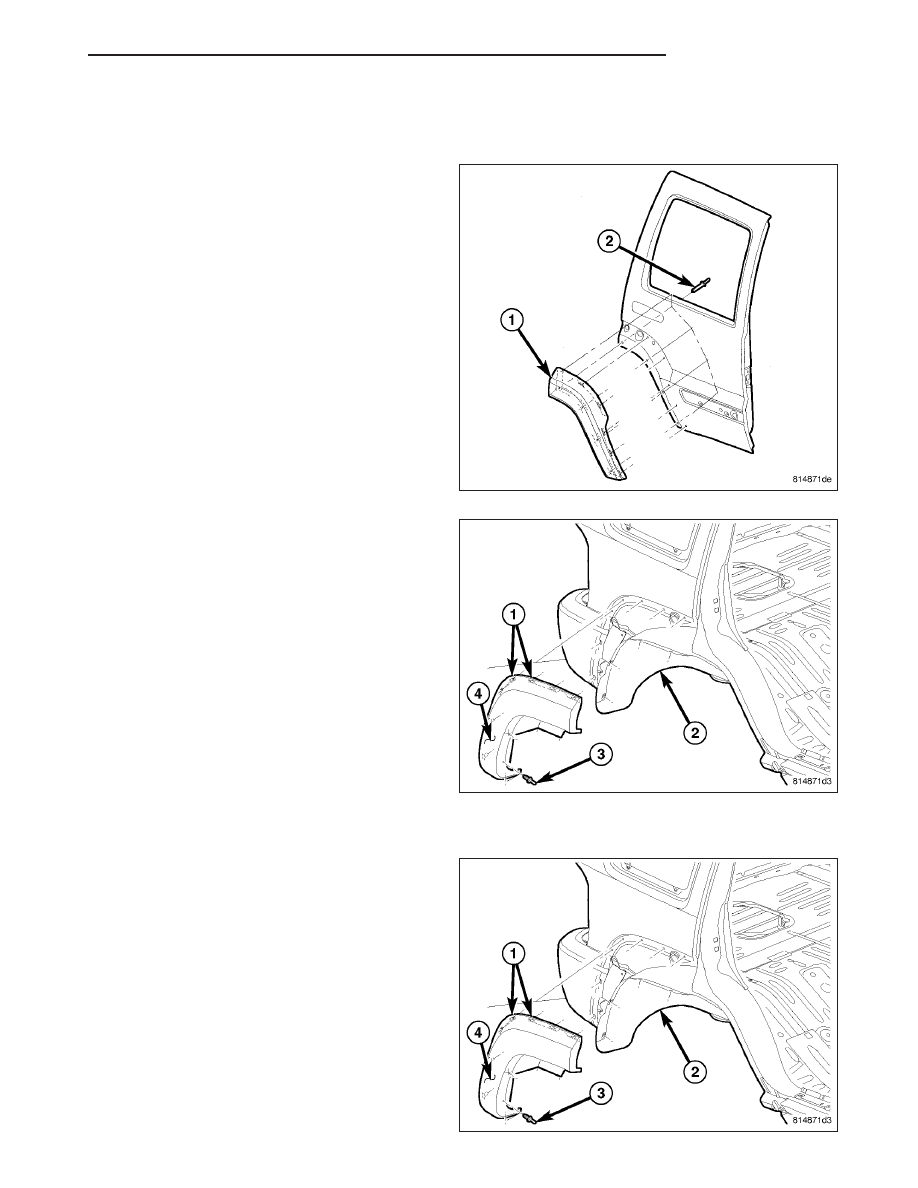

3. Open the rear door and remove the five rivets (2)

from the inside surface of the door.

4. Using a trim stick C-4755 or equivalent, separate

the clips attaching the molding to the door and
remove the molding.

5. Remove the 5 rivets (3) from the rear flare (4) and

splash shield (2).

6. Using a trim stick C-4755 or equivalent, separate

the clips (1) attaching the molding (4) to the body
and the rear fascia and remove the molding.

INSTALLATION

1. Position the rear flare molding and seat the clips

(1) attaching it to the body and the rear fascia.

2. Install five new rivets (3) attaching the flare to the

splash shield (2).

KJ

EXTERIOR

23 - 141

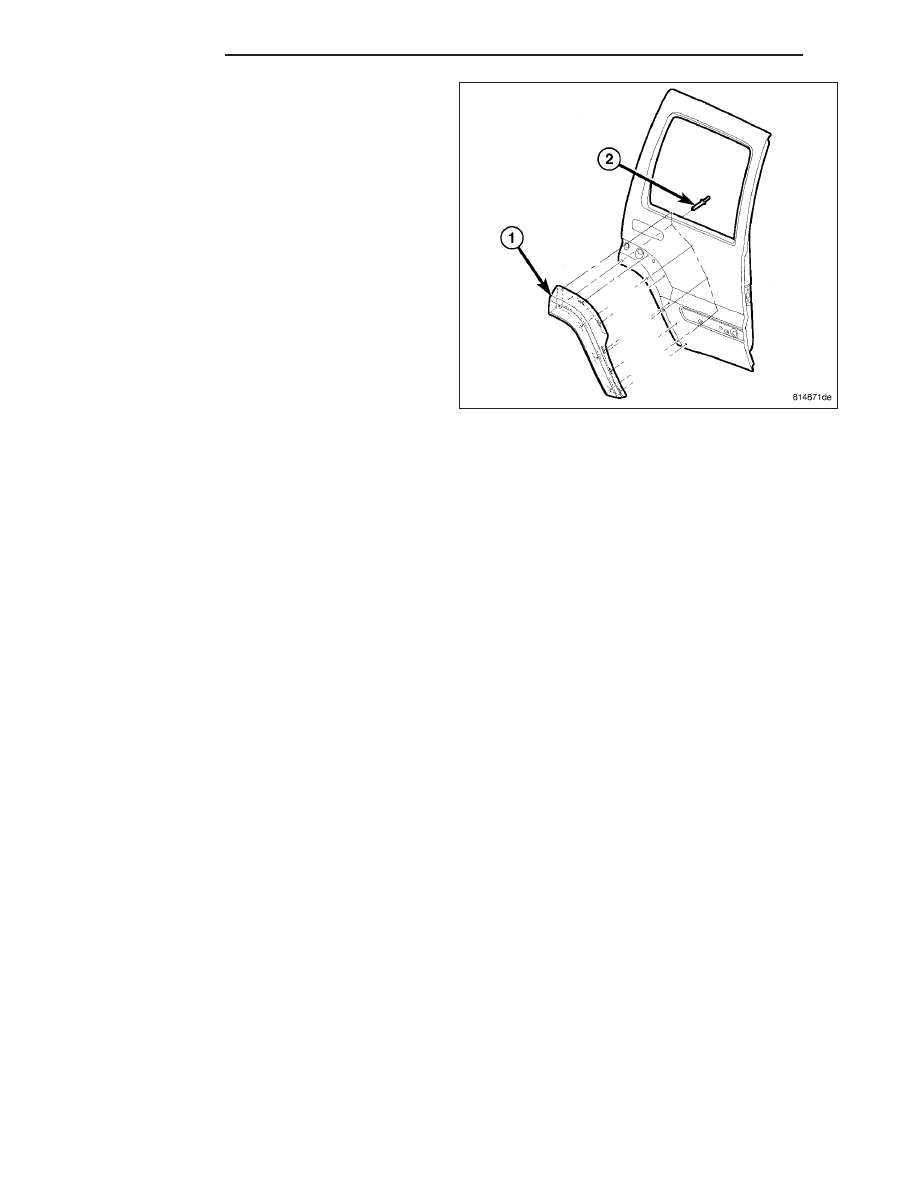

3. Position the door flare (1) and seat the clips.

4. Install five new rivets (2) through the inside surface

of the door attaching the flare to the door.

5. Install the wheel. (Refer to 22 - TIRES/WHEELS/

WHEELS - STANDARD PROCEDURE - WHEEL
MOUNTING)

23 - 142

EXTERIOR

KJ

RADIATOR CROSSMEMBER

REMOVAL

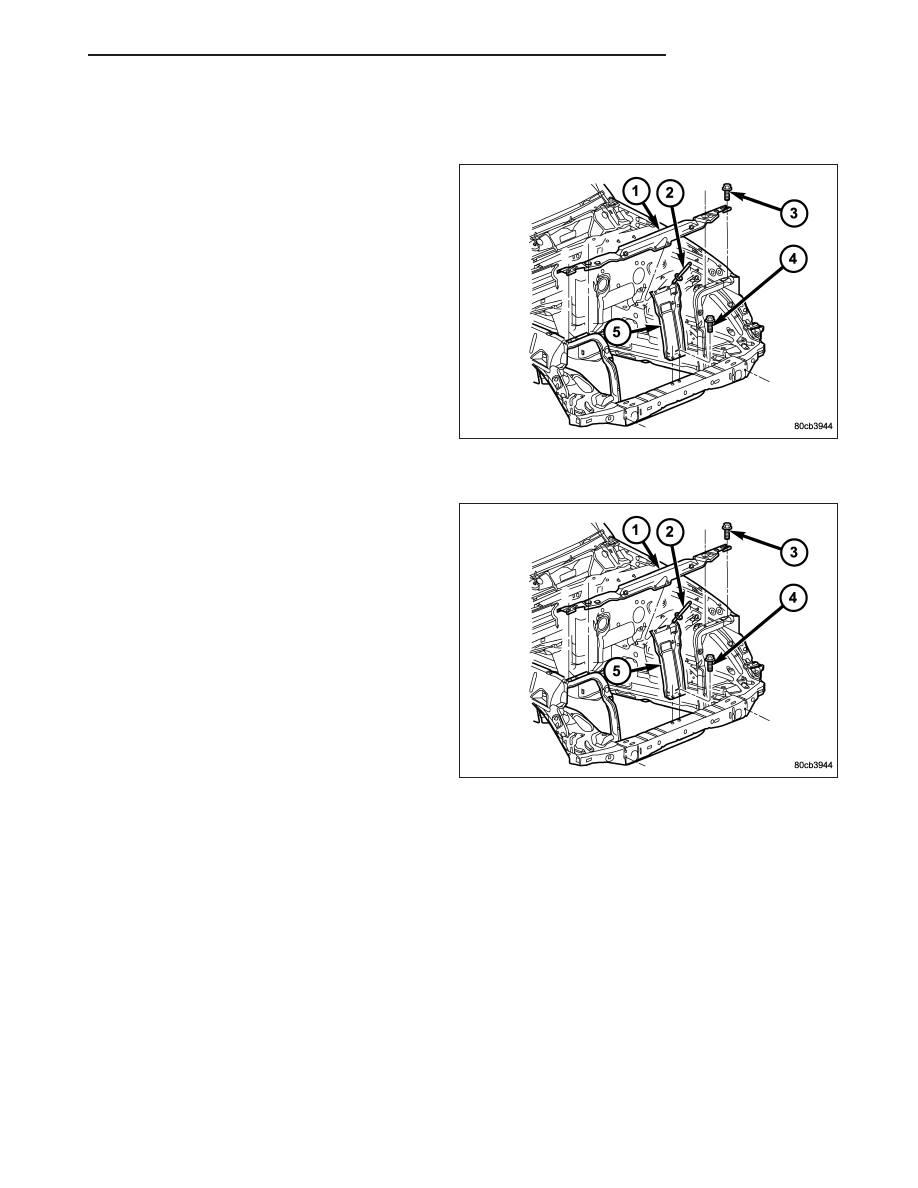

1. Remove the grille. (Refer to 23 - BODY/EXTERI-

OR/GRILLE - REMOVAL)

2. Remove the hood latch. (Refer to 23 - BODY/

HOOD/LATCH - REMOVAL)

3. Remove the rivet securing the washer bottle to the

crossmember.

4. Remove the rivets attaching the hood latch support

to the crossmember.

5. Remove the bolts (4) and remove the hood latch

support (5).

6. Remove the bolts (3) and remove the crossmem-

ber (1).

INSTALLATION

1. Install the crossmember (1) and install the bolts (3).

2. Tighten the bolts to 10 N·m (85 in. lbs.).

3. Install the hood latch support (5) and install the

bolts (4).

4. Tighten the bolts to 10 N·m (85 in. lbs.).

5. Install new rivets (2) attaching the hood latch sup-

port to the crossmember.

6. Install the hood latch. (Refer to 23 - BODY/HOOD/

LATCH - INSTALLATION)

7. Install the grille. (Refer to 23 - BODY/EXTERIOR/

GRILLE - INSTALLATION)

8. Install a new rivet securing the washer bottle to the

crossmember.
