SIDE VIEW MIRROR

REMOVAL

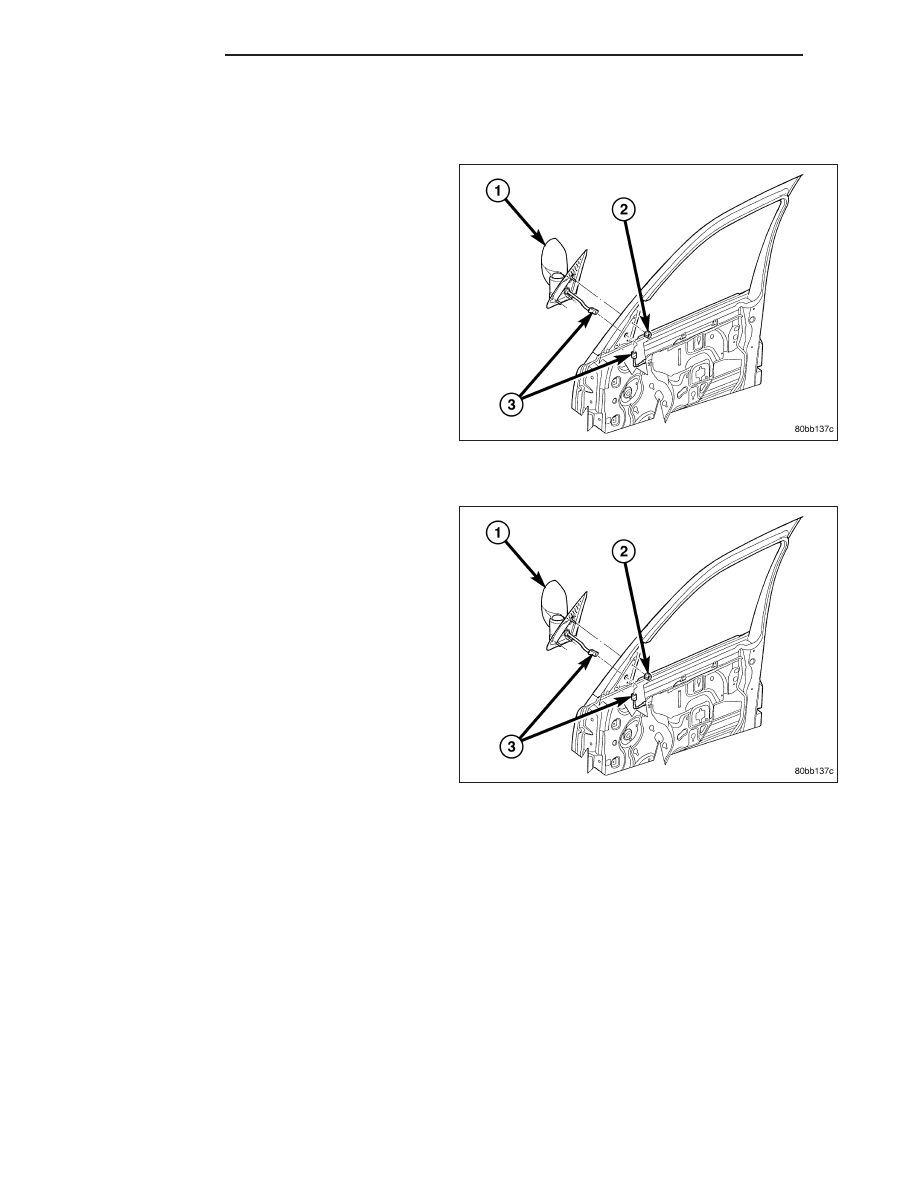

1. Remove the trim panel. (Refer to 23 - BODY/

DOOR - FRONT/TRIM PANEL - REMOVAL)

2. Disconnect the electrical connector (3).

3. Remove the three nuts (2) and remove the mirror

assembly (1).

INSTALLATION

1. Install the mirror assembly (1).

2. Install the three nuts (2) and tighten to 7 N·m (65

in. lbs.).

3. Connect the electrical connector (3).

4. Install the trim panel. (Refer to 23 - BODY/DOOR -

FRONT/TRIM PANEL - INSTALLATION)

23 - 144

EXTERIOR

KJ

GLASS-OUTSIDE REARVIEW MIRROR

REMOVAL

WARNING: Always wear eye and hand protection when servicing the mirror assembly. Failure to observe
these warnings may result in personal injury from broken glass.

1. Carefully pull/pry the broken glass holder from the mirror assembly.

2. Disconnect the heated mirror electrical connectors from the terminals on the mirror glass holder, if equipped.

INSTALLATION

CAUTION: It is important to make sure the motor is square to the glass holder (attaching fingers) prior to
glass holder attachment, otherwise the glass holder could be installed incorrectly causing poor retention
and possible repeat failure.

1. Position the new mirror glass holder to the mirror assembly.

NOTE: Position the mirror glass holder so that the moisture drain hole on the mirror glass holder assembly
is facing downward.

2. Align the mirror glass holder’s attaching fingers to the mirror motor housing.

NOTE: Ensure that the protective rubber cover of the mirror motor housing is positioned correctly around
the bottom of the fingers area.

3. Using one hand, firmly press the mirror glass holder assembly into place while at the same time supporting the

housing assembly from the backside with the other hand.

NOTE: Pressure must be applied equally over the center portion of the mirror to engage the mirror glass
holder’s attaching fingers to the corresponding fingers on the housing assembly. One or more clicks may
be heard when finger engagement takes place.

4. Verify retention of the mirror glass holder assembly by gently pulling outward on the mirror glass holder.

KJ

EXTERIOR

23 - 145

SIDE STEP

REMOVAL

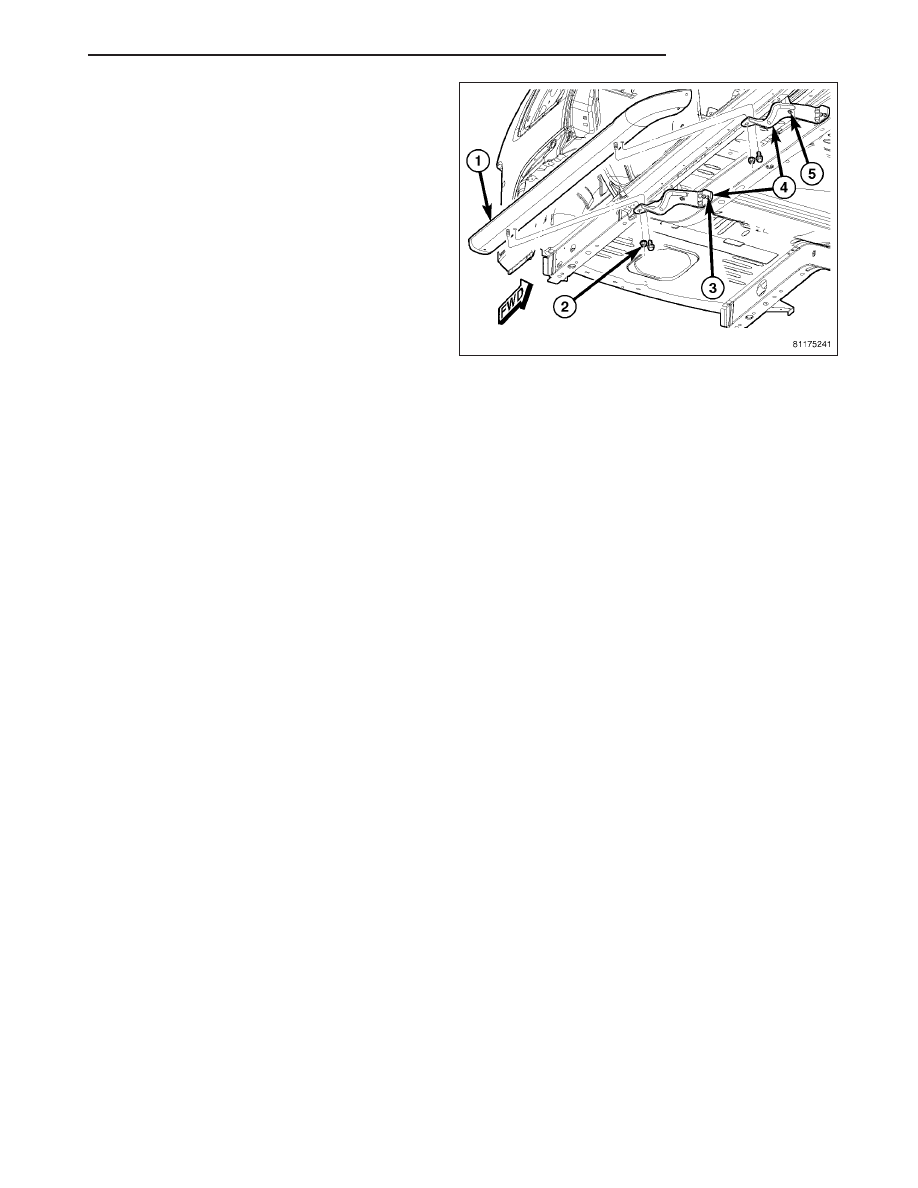

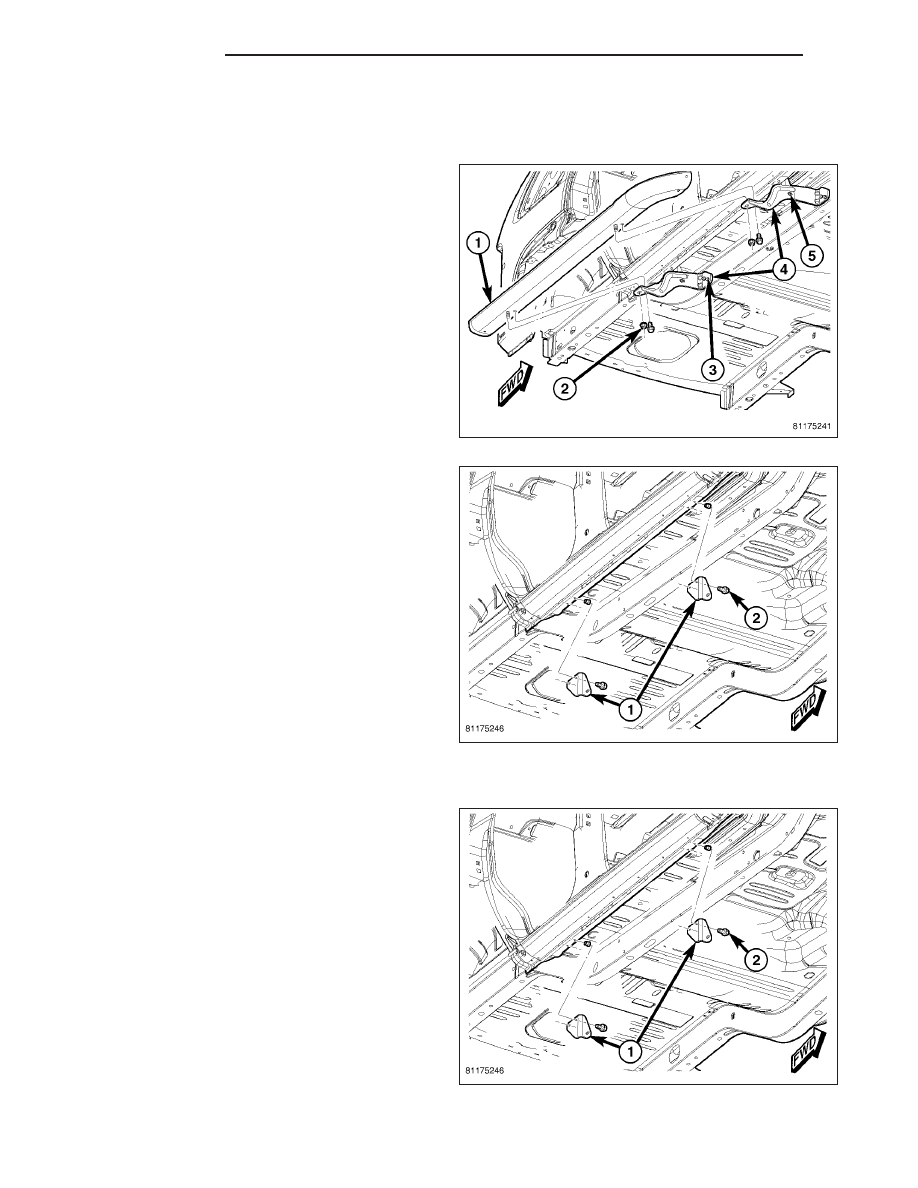

1. Raise and support the vehicle. (Refer to LUBRICA-

TION & MAINTENANCE/HOISTING - STANDARD
PROCEDURE)

2. Remove side step bolts and nuts (2) and remove

side step (1).

3. Remove sill bracket to frame bracket nuts.

4. Remove frame bracket bolts (2) to frame and

remove frame brackets (1).

5. Remove sill bracket bolts and remove sill brackets.

INSTALLATION

1. Install sill bracket (1) and install bolts (2).

2. Tighten bolts to 23 N·m (17 ft. lbs.).

23 - 146

EXTERIOR

KJ

3. Install frame bracket (4) and install bolts.

4. Install sill bracket nut (5).

5. Tighten bolts and nuts to 23 N·m (17 ft. lbs.).

6. Install side step (1) and install bolts/nuts (2).

7. Tighten bolts and nuts to 23 N·m (17 ft. lbs.).
