GRILLE

REMOVAL

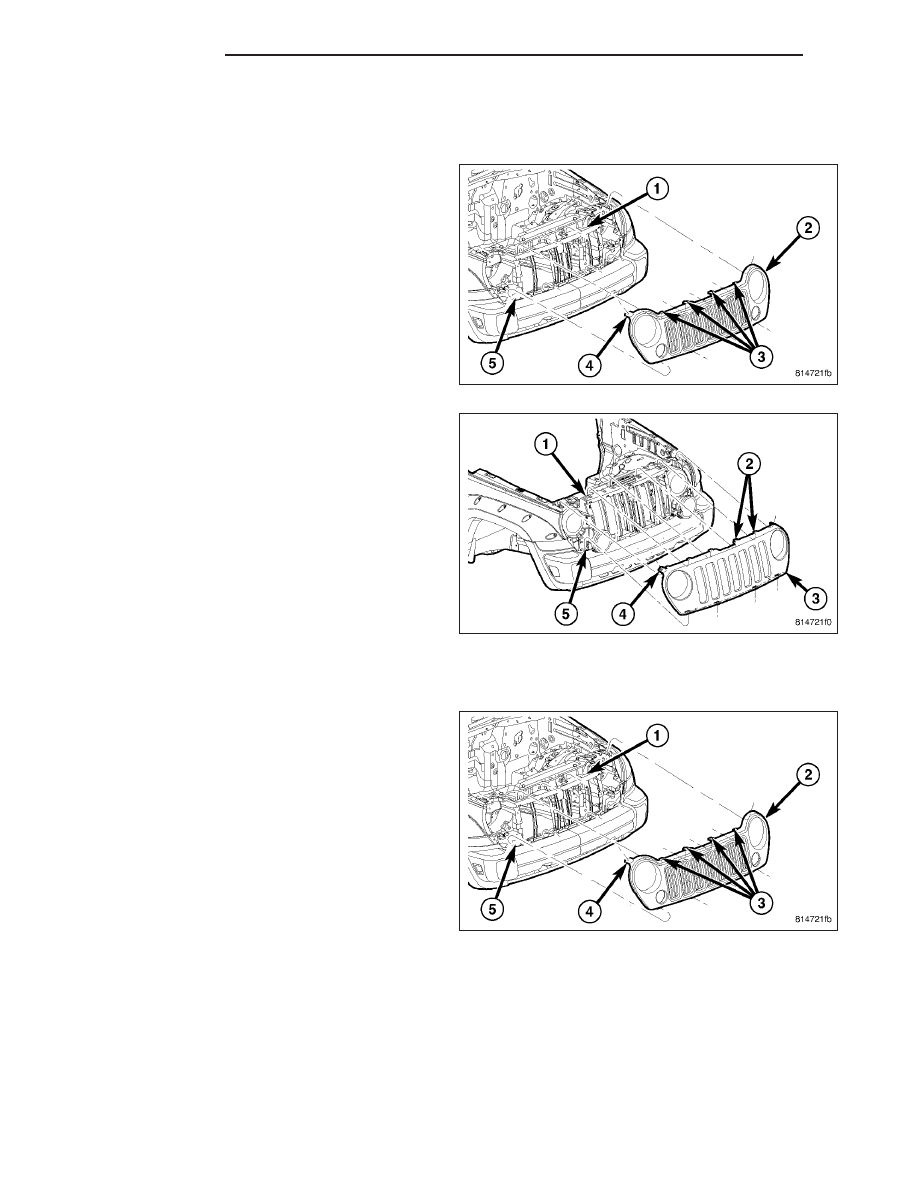

1. Release the upper clips (3 and 4).

2. Roll the grille (2) forward and disengage the two

grille hooks (5) under the headlamp units.

3. Lift the grille forward and up off of the location tabs

at the bottom and remove.

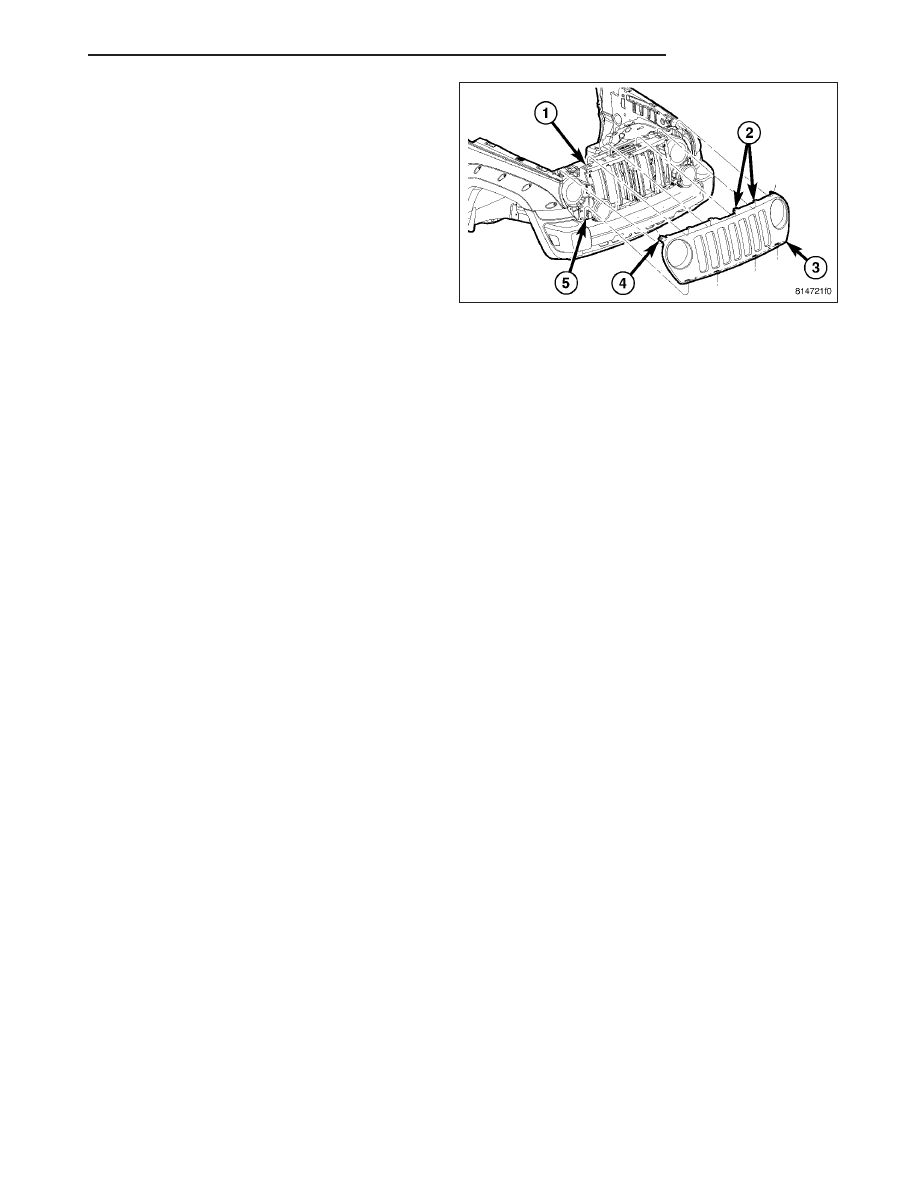

NOTE: The procedure to remove the Renegade
grille (3) is similar to the standard grille shown
above.

INSTALLATION

1. Install the grille (2) onto the locating tabs (5) at the

bottom.

2. Push the grille back and snap the hooks (3 and 4)

onto the grille opening reinforcement (1).

23 - 132

EXTERIOR

KJ

NOTE: The procedure to install the Renegade
grille (3) is similar to the standard grille shown.

KJ

EXTERIOR

23 - 133

GRILLE OPENING REINFORCEMENT

REMOVAL

1. Remove the grille. (Refer to 23 - BODY/EXTERIOR/GRILLE - REMOVAL)

2. Remove the front fascia. (Refer to 13 - FRAME & BUMPERS/BUMPERS/FRONT FASCIA - REMOVAL)

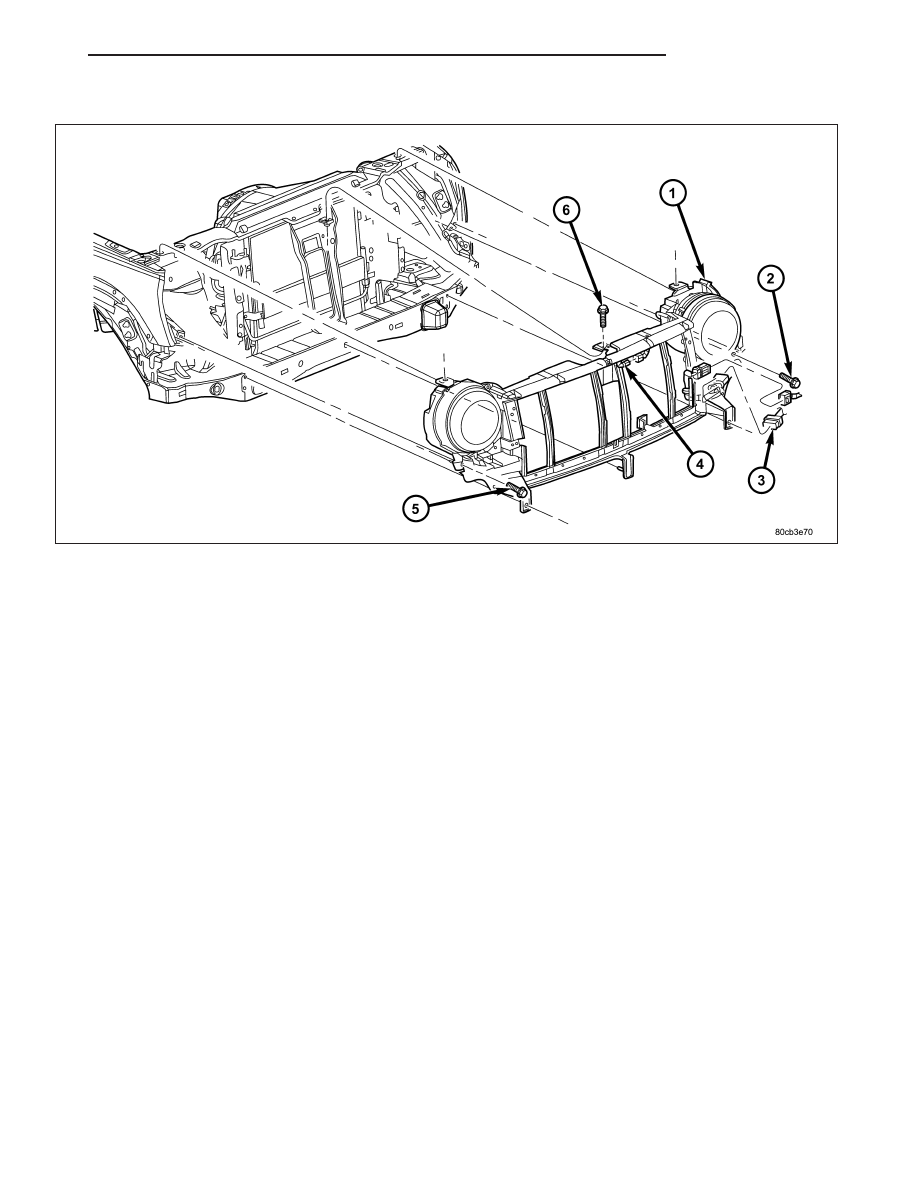

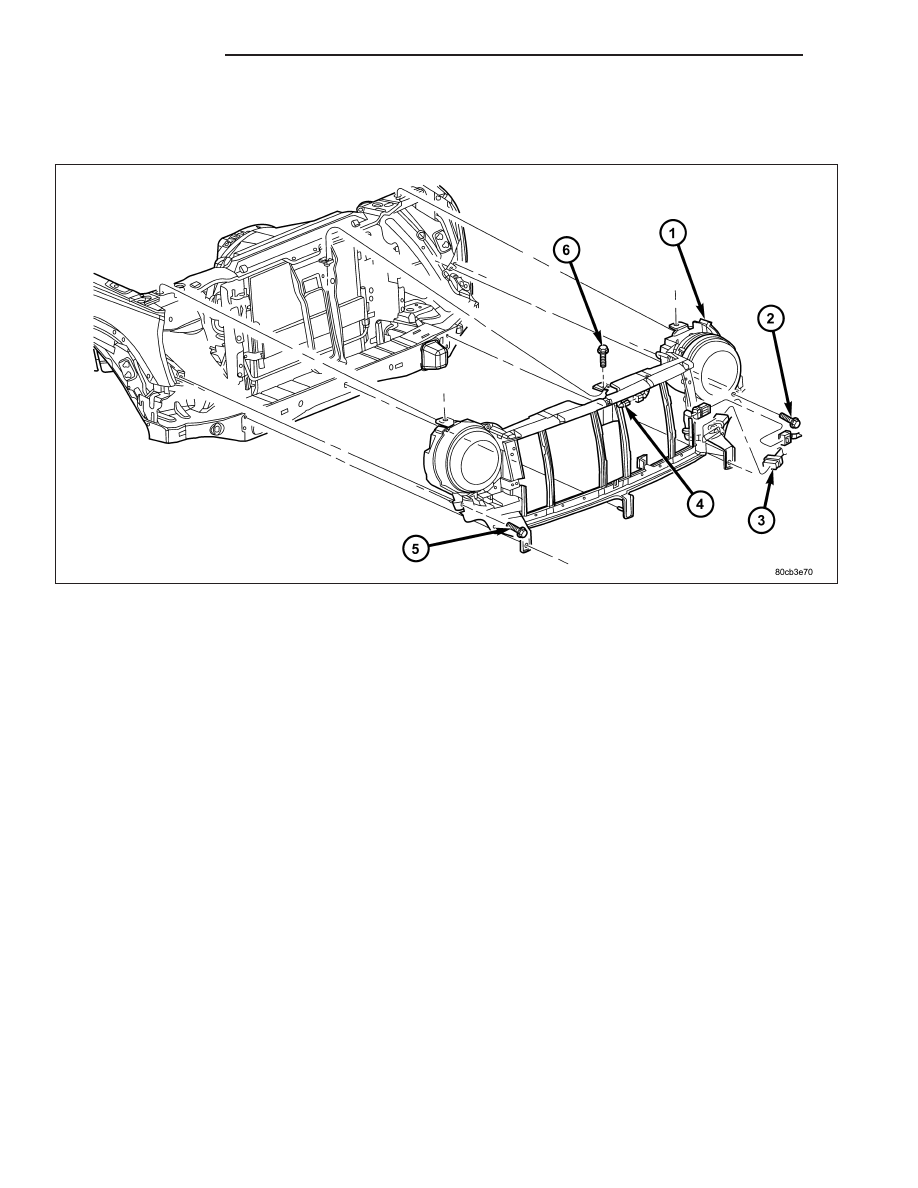

3. Disconnect the electrical connectors (3).

4. Disconnect the rubber side flap push pin connectors.

5. Remove the seven bolts (2, 5 and 6) and remove the grille opening reinforcement (1).

6. Disconnect the headlamp units electrical connectors.

7. Remove the headlamp units. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/HEADLAMP UNIT -

REMOVAL)

23 - 134

EXTERIOR

KJ

INSTALLATION

1. Install the headlamp units. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/HEADLAMP UNIT -

INSTALLATION)

2. Connect the headlamp unit electrical connectors.

3. Install the grille opening reinforcement (1) and install the seven bolts. (2, 5 and 6)

4. Tighten the bolts to 10 N·m (85 in. lbs.).

5. Connect the rubber side flap and install the push pin connectors.

6. Connect the electrical connectors.

7. Install the front fascia. (Refer to 13 - FRAME & BUMPERS/BUMPERS/FRONT FASCIA - INSTALLATION)

8. Install the grille. (Refer to 23 - BODY/EXTERIOR/GRILLE - INSTALLATION)
