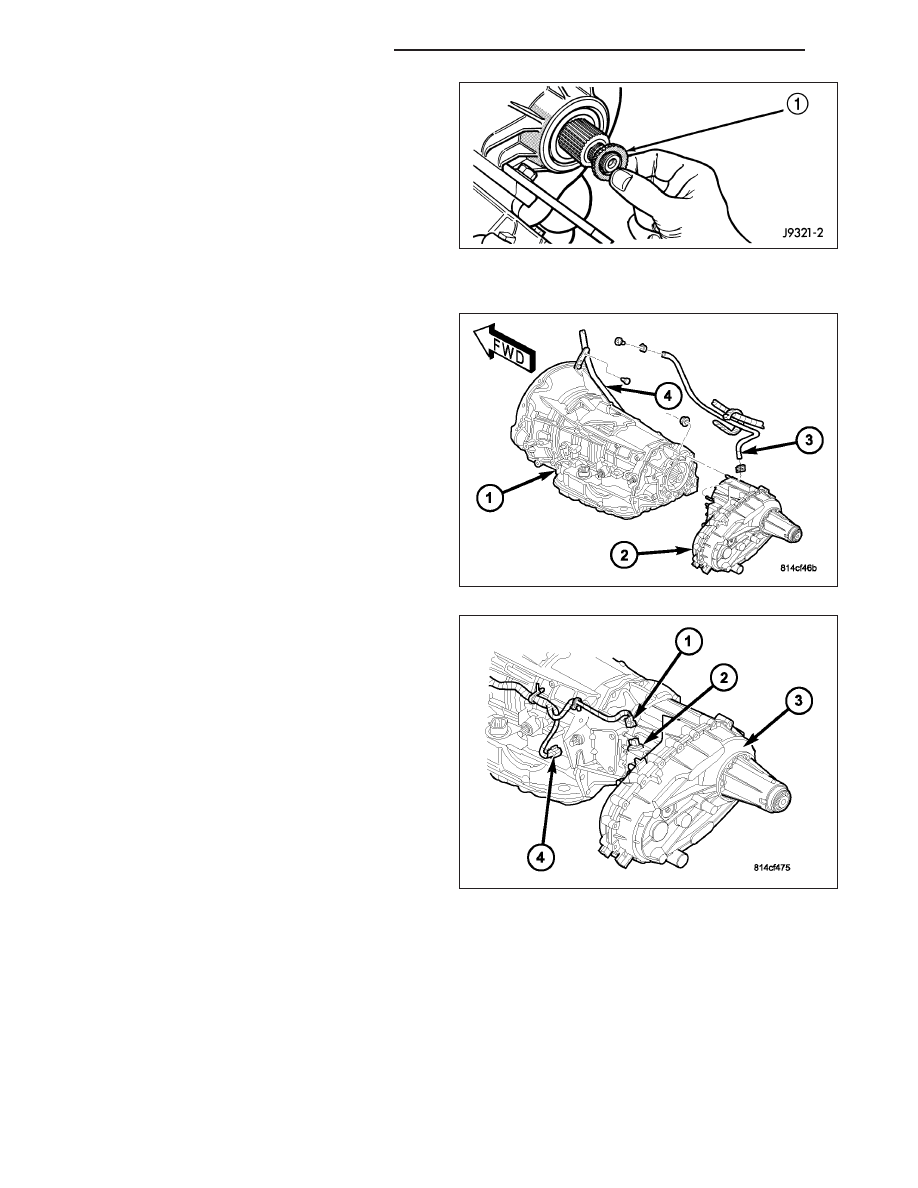

4. Install new seal washer (1) on front output shaft.

5. Lubricate companion flange hub with transmission

fluid and install flange onto the front ouput shaft.

6. Install new flange nut onto front output shaft.

7. Tighten flange nut to 122-176 N·m (90-130 ft. lbs.)

torque.

INSTALLATION

1. Mount transfer case on a transmission jack.

2. Secure transfer case to jack with chains.

3. Position transfer case under vehicle.

4. Align transfer case and transmission shafts and

install transfer case on transmission.

5. Install and tighten transfer case attaching nuts to

35 N·m (26 ft. lbs.) torque.

6. Connect vent hose (3).

7. Connect transfer case position sensor connector

(1) to sensor (2).

8. Align and connect propeller shafts. (Refer to 3 -

DIFFERENTIAL

&

DRIVELINE/PROPELLER

SHAFT/PROPELLER SHAFT - INSTALLATION).

21 - 892

TRANSFER CASE - NV241 GENII

KJ

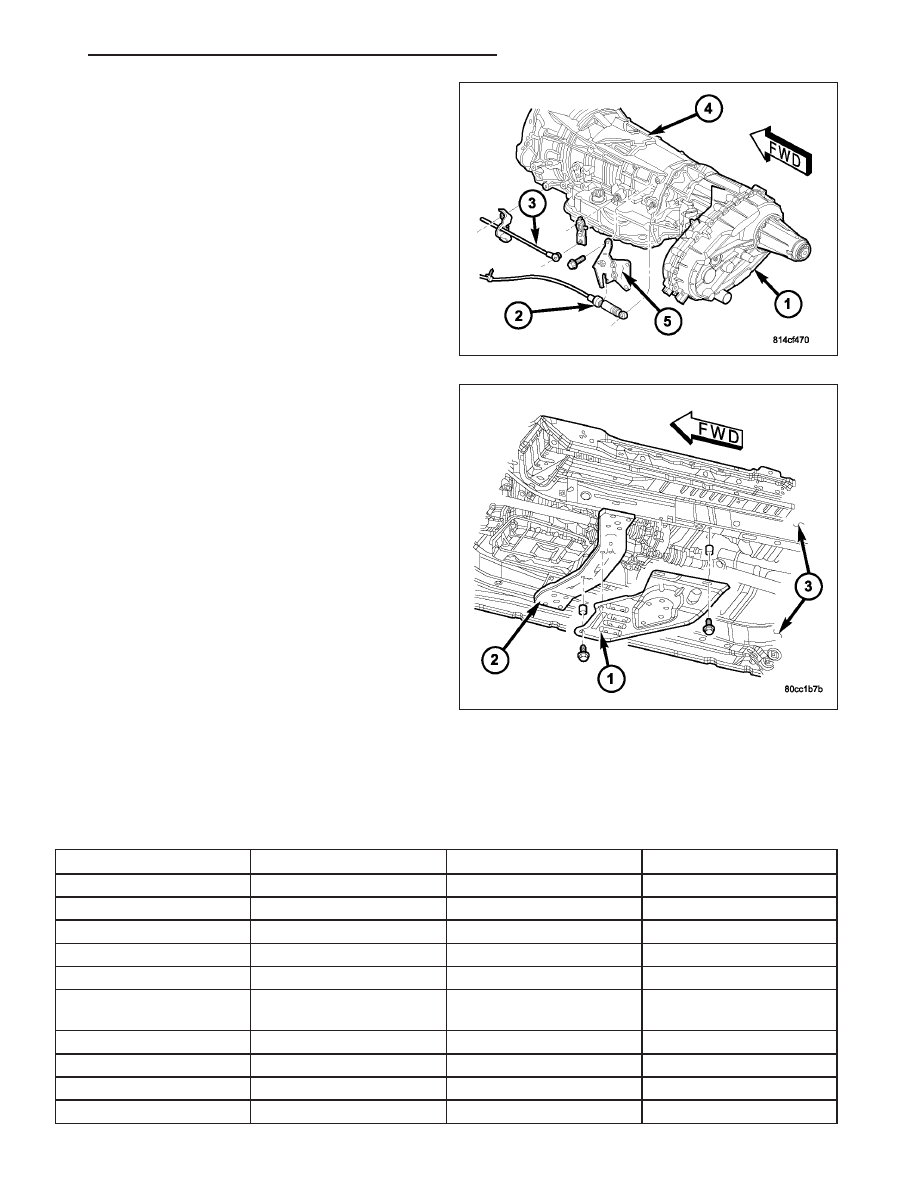

9. Connect shift cable (2) to transfer case range (1)

lever.

10. Fill transfer case with correct fluid. Check trans-

mission fluid level. Correct as necessary.

11. Install skid plate (1). (Refer to 13 - FRAME &

BUMPERS/FRAME/TRANSFER

CASE

SKID

PLATE - INSTALLATION)

12. Remove transmission jack and support stand.

13. Lower vehicle and verify transfer case shift

operation.

SPECIFICATIONS

TRANSFER CASE - NV241 GENII

TORQUE SPECIFICATIONS

DESCRIPTION

N-m

Ft. Lbs.

In. Lbs.

Plug, Detent

16-24

12-18

-

Plug, Drain/Fill

20-34

15-25

-

Bolt, Extension Housing

16-24

12-18

-

Bolt, Case Half

20-27

15-24

-

Screw, Oil Pump

12-16

8-12

-

Nut, Front Companion

Flange

122-176

90-130

Nut, Range Lever

27-34

20-25

-

Sector Support

27-42

20-30

-

Nuts, Mounting

30-41

20-30

-

Position Sensor

20-34

16-25

-

KJ

TRANSFER CASE - NV241 GENII

21 - 893

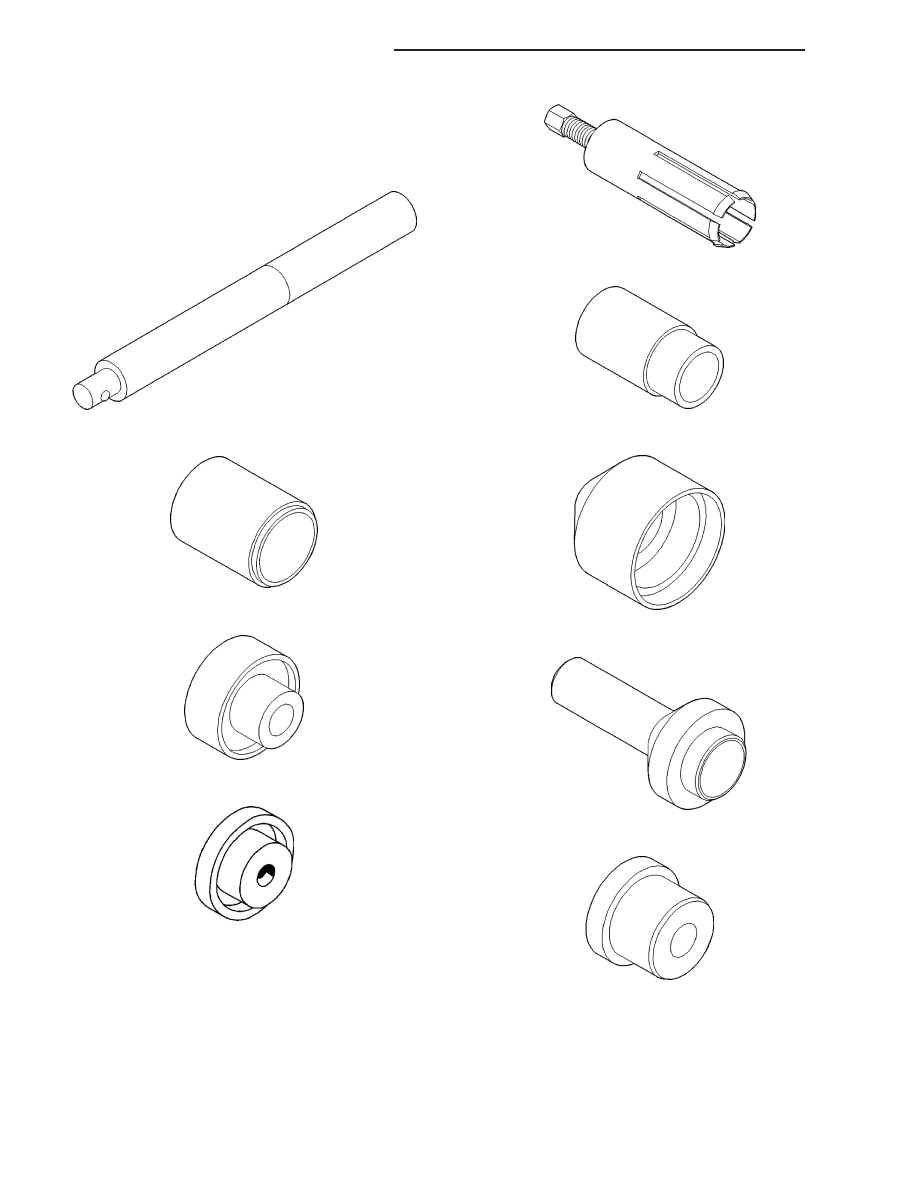

SPECIAL TOOLS

TRANSFER CASE - NV241 GENII

Handle, Universal - C-4171

Installer, Seal - 6888

Installer, Bearing - 6953

Installer, Seal - C-4210

Remover, Bushing - 6957

Installer, Bushing - 8157

Installer, Seal - D-163

Installer, Seal - 7884

Installer, Bushing - 5066

21 - 894

TRANSFER CASE - NV241 GENII

KJ

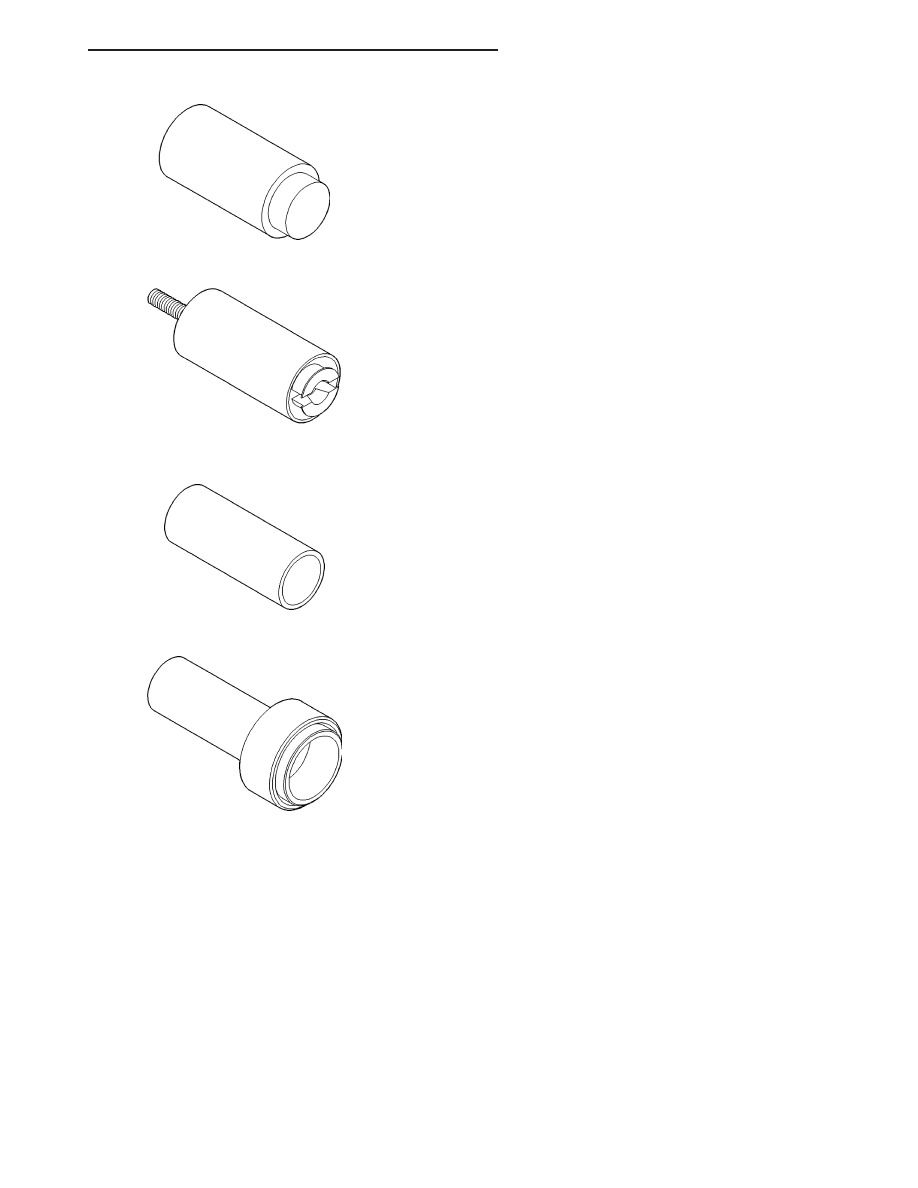

Plug, Extension - C-293-3

Remover - L-4454

Cup - 8148

Installer, Pump Housing Seal - 7888
