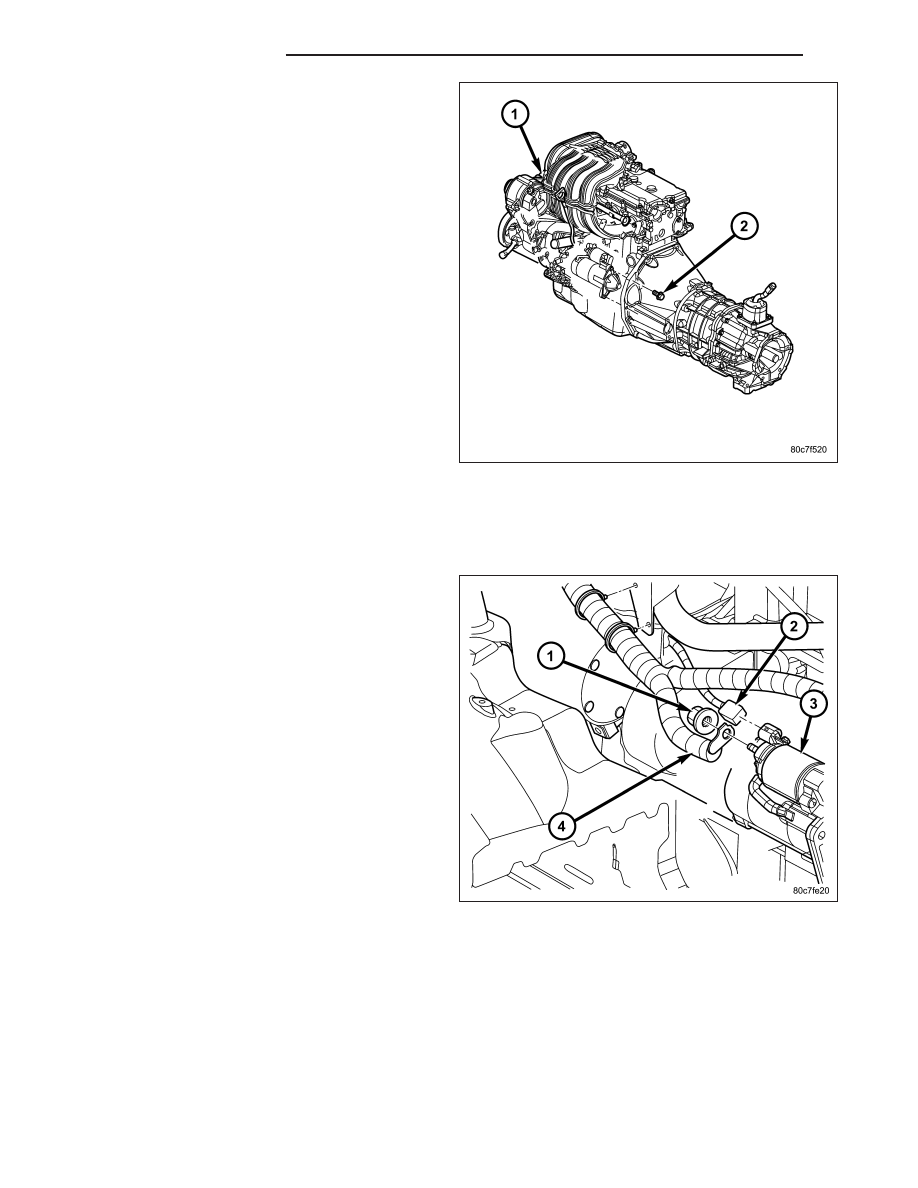

5. Remove two starter mounting bolts (2) and remove

starter from vehicle.

2.8L - DIESEL

1. Disconnect and isolate negative battery cable.

2. Raise and support vehicle.

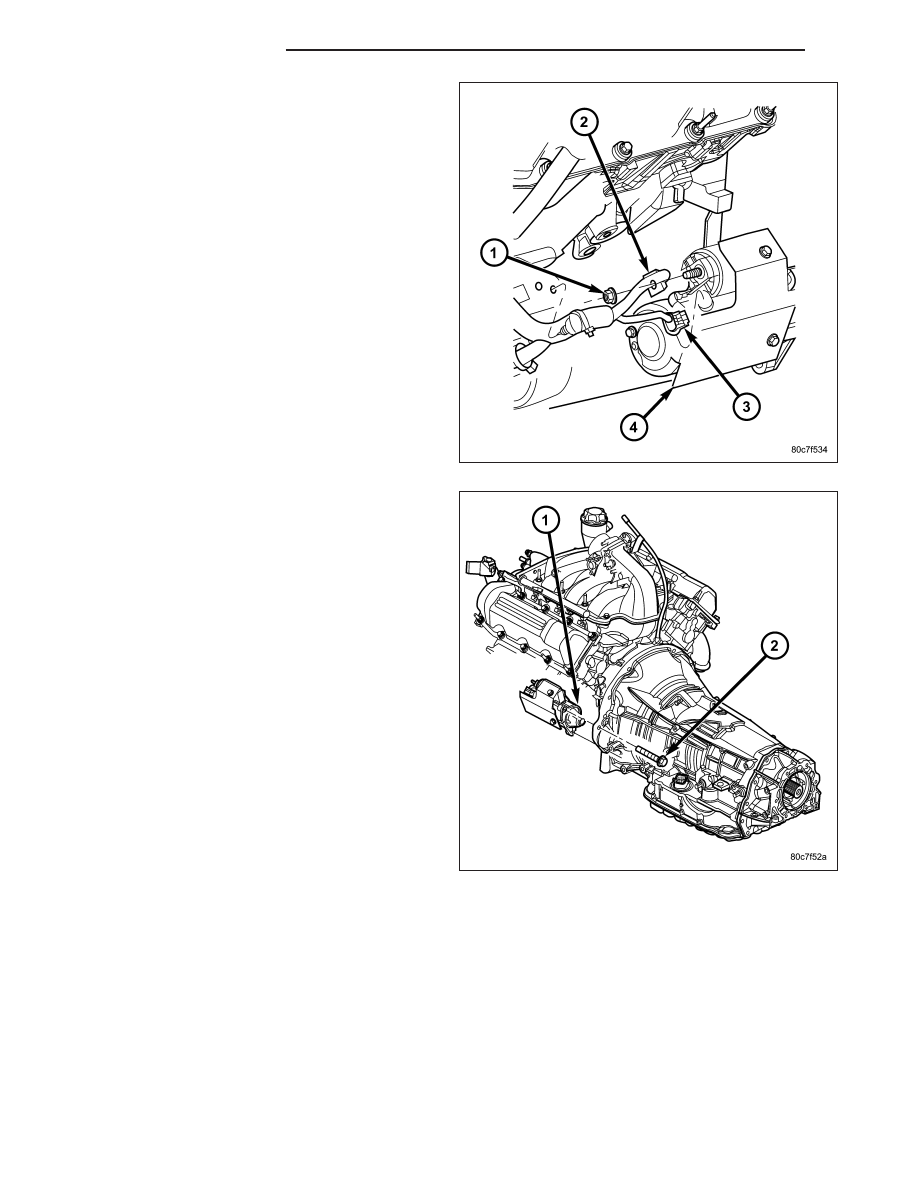

3. Disconnect solenoid wire connector (2) from sole-

noid terminal.

4. Remove battery cable eyelet (4) from stud on

starter solenoid.

8F - 58

STARTING SYSTEM

KJ

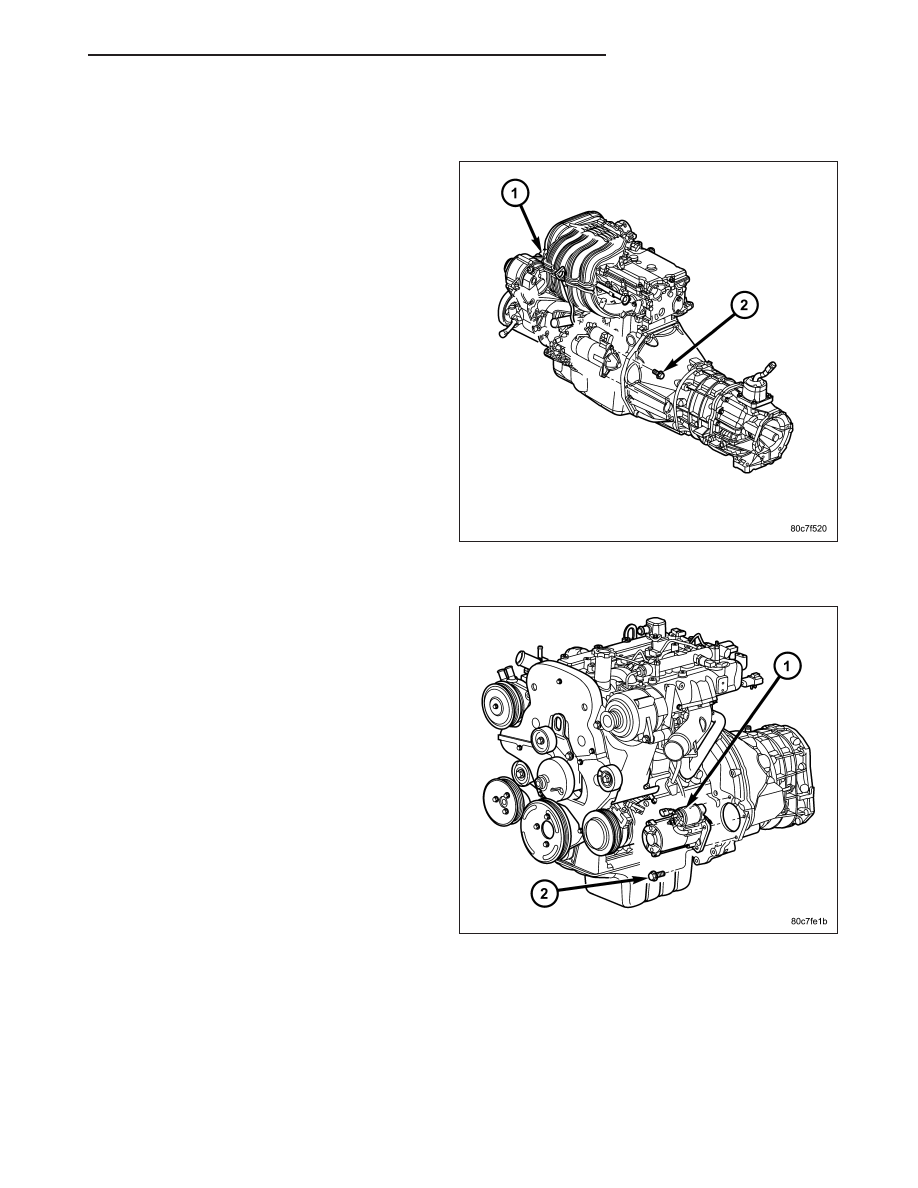

5. Remove three starter mounting bolts (2).

6. Remove starter (1) from transmission bellhousing.

3.7L

1. Disconnect and isolate negative battery cable.

2. Raise and support vehicle.

3. Remove 2 flange bolts securing left exhaust downpipe to crossover pipe. Lower pipe slightly to allow front pro-

peller shaft removal.

4. Remove front propeller shaft.

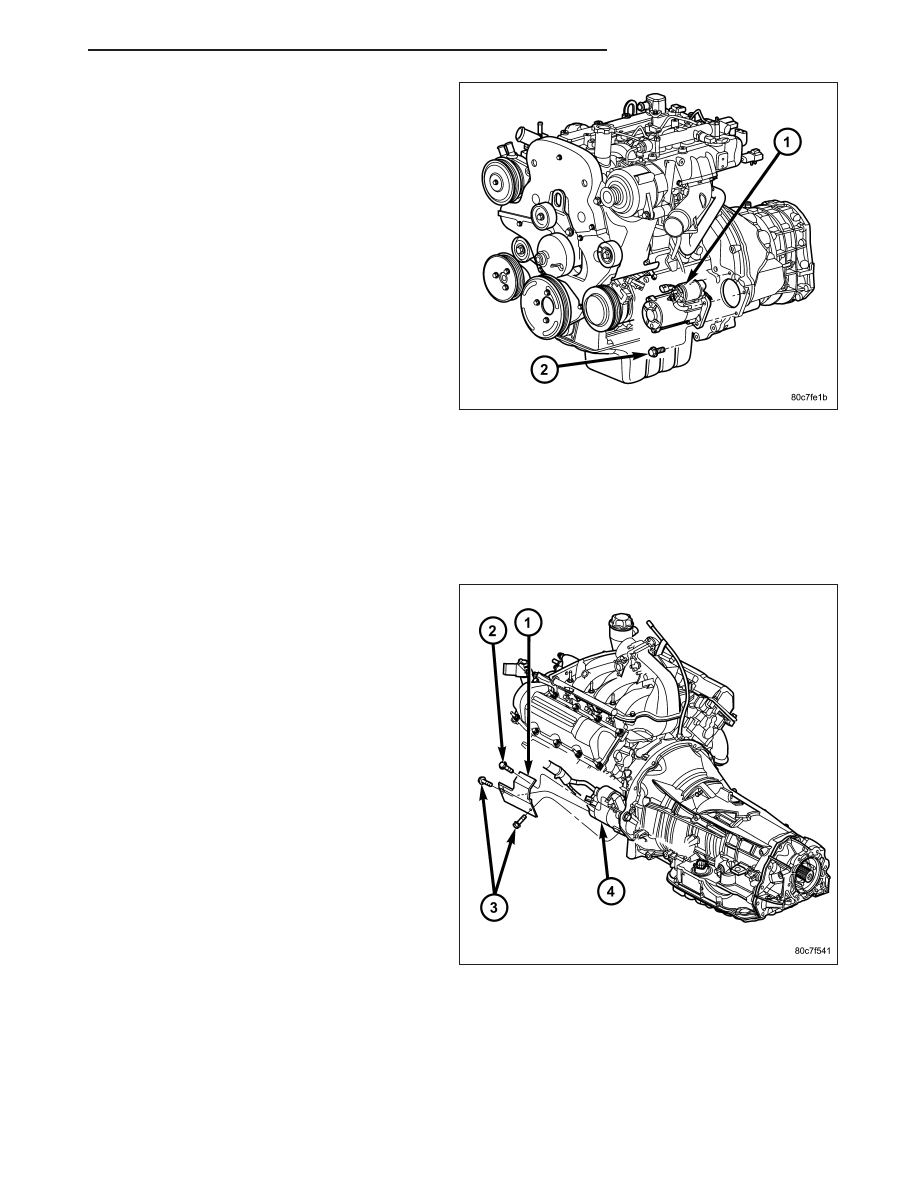

5. Remove two starter heat shield bolts (3) at side of

starter.

6. Remove starter heat shield nut at front of starter.

7. Remove starter heat shield.

KJ

STARTING SYSTEM

8F - 59

8. Remove solenoid wire connector (3) from solenoid

terminal.

9. Remove battery cable eyelet (2) from stud on

starter solenoid.

10. Remove two starter mounting bolts (2).

11. Position front of starter to face rear of vehicle.

Rotate starter until solenoid position is located
below starter.

12. Remove

starter

from

vehicle

by

passing

it

between

exhaust

pipe

and

transmission

bellhousing.

8F - 60

STARTING SYSTEM

KJ

INSTALLATION

2.4L

1. Position starter into bellhousing and install two

bolts (2) and tighten to 54 N·m (40 ft. lbs.).

2. Install battery cable and nut to stud on starter sole-

noid and tighten to 11 N·m (100 in. lbs.).

3. Install solenoid wire connector to solenoid terminal.

4. Lower vehicle.

5. Connect negative battery cable.

2.8L - DIESEL

1. Position starter motor (1) to transmission housing.

KJ

STARTING SYSTEM
