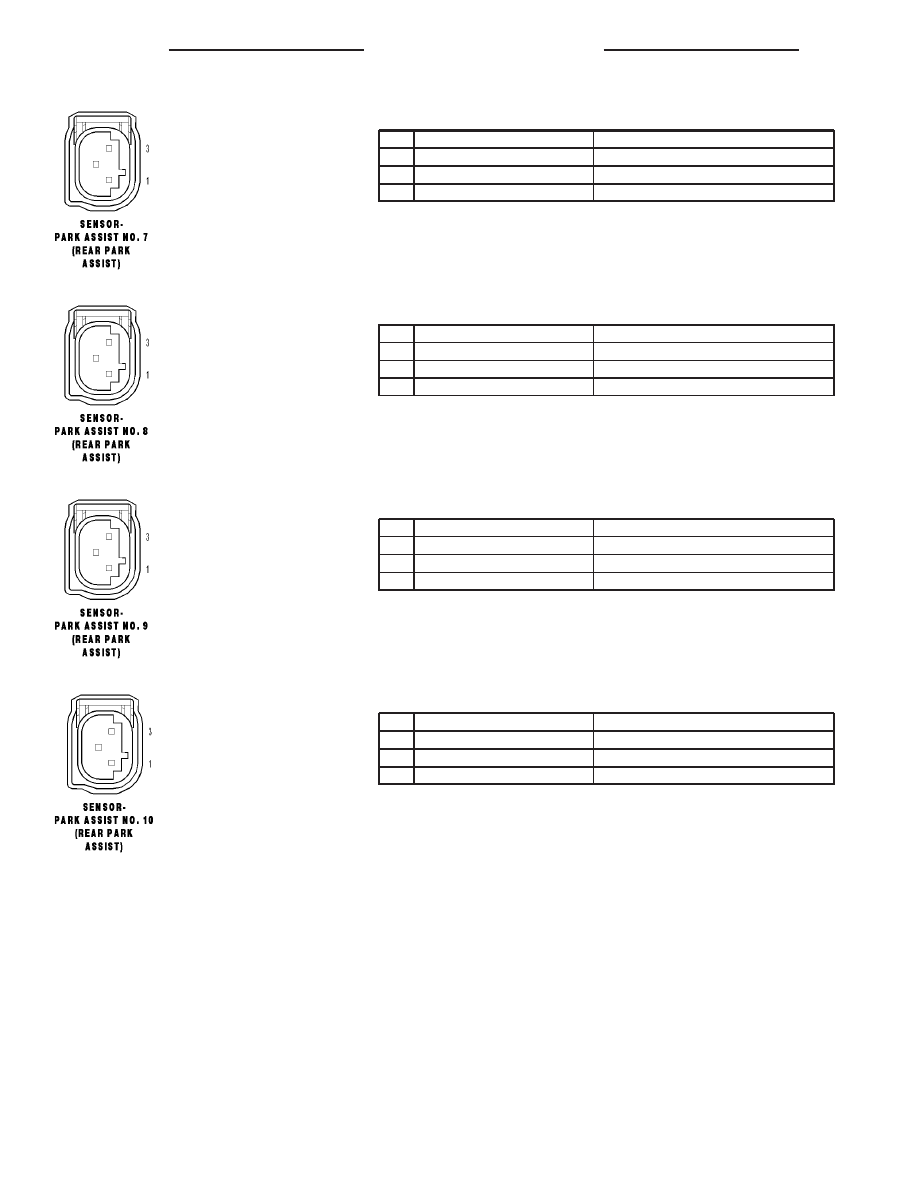

SENSOR-PARK ASSIST NO. 7 (REAR PARK ASSIST) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

D700 20WT/DG

PARK ASSIST SENSOR NO. 7 SIGNAL

2

X750 20GY/LB

PARK ASSIST SENSOR GROUND

3

X700 20GY/OR

PARK ASSIST SENSOR SUPPLY

SENSOR-PARK ASSIST NO. 8 (REAR PARK ASSIST) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

D701 20WT/LB

PARK ASSIST SENSOR NO. 8 SIGNAL

2

X750 20GY/LB

PARK ASSIST SENSOR GROUND

3

X700 20GY/OR

PARK ASSIST SENSOR SUPPLY

SENSOR-PARK ASSIST NO. 9 (REAR PARK ASSIST) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

D703 20WT/OR

PARK ASSIST SENSOR NO. 9 SIGNAL

2

X750 20GY/LB

PARK ASSIST SENSOR GROUND

3

X700 20GY/OR

PARK ASSIST SENSOR SUPPLY

SENSOR-PARK ASSIST NO. 10 (REAR PARK ASSIST) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

D704 20WT/DB

PARK ASSIST SENSOR NO. 10 SIGNAL

2

X750 20GY/LB

PARK ASSIST SENSOR GROUND

3

X700 20GY/OR

PARK ASSIST SENSOR SUPPLY

8W - 80 - 108

8W-80 CONNECTOR PIN-OUTS

WK

SENSOR-RAIN - 4 WAY

CAV

CIRCUIT

FUNCTION

1

A934 20RD/OR

FUSED RUN/ACCESSORY RELAY OUTPUT

2

Z915 20BK

GROUND

3

D55 20WT/OR

CAN B BUS (+)

4

D54 20WT

CAN B BUS (-)

SENSOR-SEAT TRACK POSITION-DRIVER - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R261 20LB/WT

DRIVER SEAT POSITION SENSOR DATA

2

R263 20LB/VT

DRIVER SEAT POSITION SENSOR VOLTAGE

SENSOR-SEAT TRACK POSITION-PASSENGER - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R262 20WT/LB

PASSENGER SEAT POSITION SENSOR DATA

2

R264 20VT/LB

PASSENGER SEAT POSITION SENSOR VOLTAGE

SENSOR-SEAT WEIGHT-LEFT FRONT - 4 WAY

CAV

CIRCUIT

FUNCTION

1

R726 20LG/YL

SEAT WEIGHT SENSOR 5 VOLT

2

R728 20LB/YL

SEAT WEIGHT SENSOR GROUND

3

-

-

4

R717 20LG/DG

SEAT WEIGHT LEFT FRONT SENSOR SIGNAL

SENSOR-SEAT WEIGHT-LEFT REAR - 4 WAY

CAV

CIRCUIT

FUNCTION

1

R726 20LG/YL

SEAT WEIGHT SENSOR 5 VOLT

2

R728 20LB/YL

SEAT WEIGHT SENSOR GROUND

3

-

-

4

R705 20LG/OR

SEAT WEIGHT LEFT REAR SENSOR SIGNAL

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 109

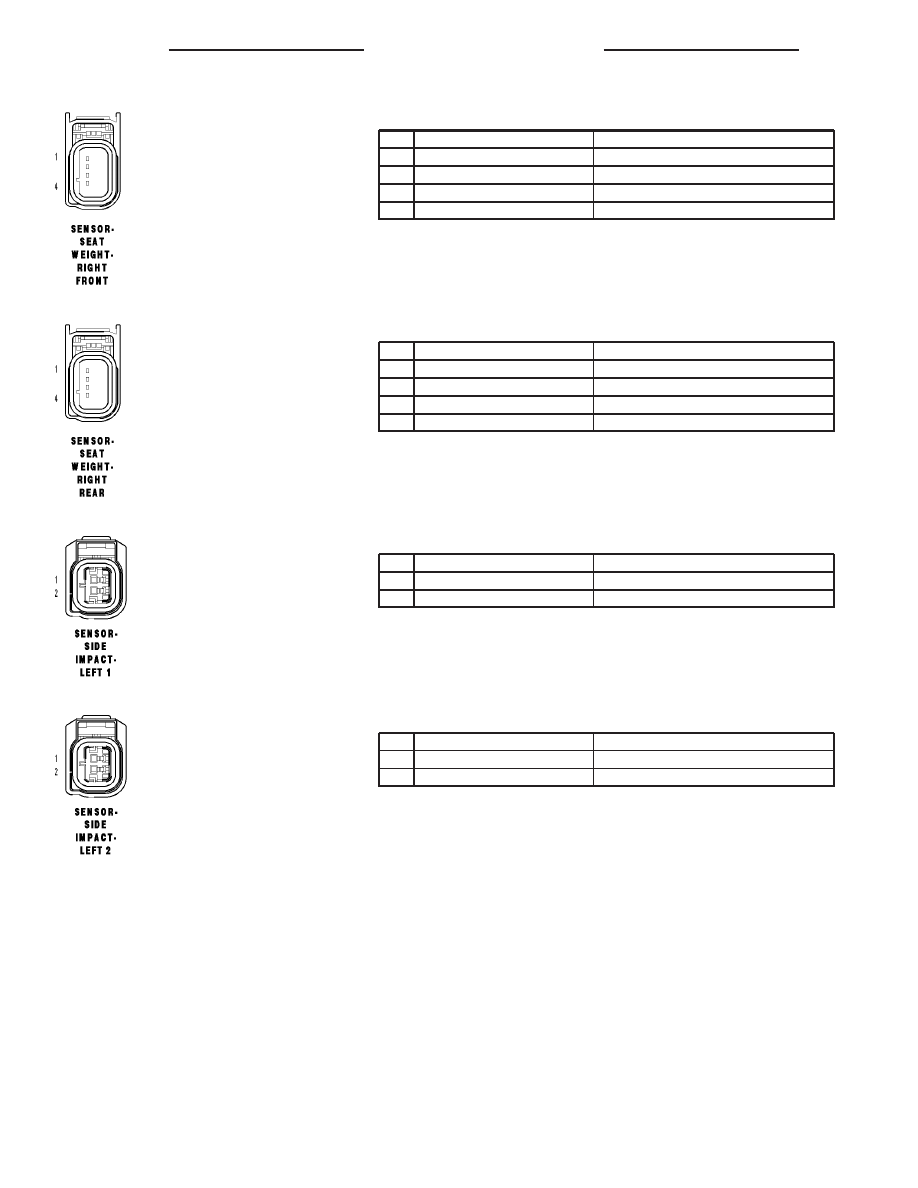

SENSOR-SEAT WEIGHT-RIGHT FRONT - 4 WAY

CAV

CIRCUIT

FUNCTION

1

R726 20LG/YL

SEAT WEIGHT SENSOR 5 VOLT

2

R728 20LB/YL

SEAT WEIGHT SENSOR GROUND

3

-

-

4

R718 20LB/DG

SEAT WEIGHT RIGHT FRONT SENSOR SIGNAL

SENSOR-SEAT WEIGHT-RIGHT REAR - 4 WAY

CAV

CIRCUIT

FUNCTION

1

R726 20LG/YL

SEAT WEIGHT SENSOR 5 VOLT

2

R728 20LB/YL

SEAT WEIGHT SENSOR GROUND

3

-

-

4

R706 20LB/OR

SEAT WEIGHT RIGHT REAR SENSOR SIGNAL

SENSOR-SIDE IMPACT-LEFT 1 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R15 20LG/OR

LEFT SIDE IMPACT SENSOR 1 GROUND

2

R13 20LG/VT

LEFT SIDE IMPACT SENSOR 1 SIGNAL

SENSOR-SIDE IMPACT-LEFT 2 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R19 20LG/WT

LEFT SIDE IMPACT SENSOR 2 GROUND

2

R17 20LG

LEFT SIDE IMPACT SENSOR 2 SIGNAL

8W - 80 - 110

8W-80 CONNECTOR PIN-OUTS

WK

SENSOR-SIDE IMPACT-RIGHT 1 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R16 20BR/LG

RIGHT SIDE IMPACT SENSOR 1 GROUND

2

R14 20TN/LG

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

SENSOR-SIDE IMPACT-RIGHT 2 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R20 20WT/LG

RIGHT SIDE IMPACT SENSOR 2 GROUND

2

R18 20LB

RIGHT SIDE IMPACT SENSOR 2 SIGNAL

SENSOR-SUN - 4 WAY

CAV

CIRCUIT

FUNCTION

1

G39 20VT/LB

SUN SENSOR NO. 1 SIGNAL

2

G939 20VT/DB

SUN SENSOR RETURN

3

-

-

4

G139 20VT/OR

SUN SENSOR NO. 2 SIGNAL

SENSOR-THROTTLE POSITION (3.7L) - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

5 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K22 18BR/OR

TP NO. 1 SIGNAL

SENSOR-THROTTLE POSITION (4.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

5 VOLT SUPPLY

2

K22 18BR/OR

TP NO. 1 SIGNAL

3

K900 20DB/DG

SENSOR GROUND

WK

8W-80 CONNECTOR PIN-OUTS
