SENSOR-CAMSHAFT POSITION (GAS) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K44 20GY/DB

CMP SIGNAL

2

K900 20DB/DG

SENSOR GROUND

3

F856 20YL/PK

5 VOLT SUPPLY

SENSOR-CRANKSHAFT POSITION (3.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K24 20BR

CKP SIGNAL

2

K900 20DB/DG

SENSOR GROUND

3

F855 20PK/YL

5 VOLT SUPPLY

SENSOR-CRANKSHAFT POSITION (4.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K24 20BR

CKP SIGNAL

2

K900 20DB/DG

SENSOR GROUND

3

F855 20PK/YL

5 VOLT SUPPLY

SENSOR-CRANKSHAFT POSITION (5.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

5 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K24 20BR

CKP SIGNAL

SENSOR-DHS PRESSURE (DHS) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

S950 20GY/TN

DHS SENSOR RETURN

2

S60 20GY/YL

DHS PRESSURE SENSOR SIGNAL

3

S50 20GY/WT

DHS 5 VOLT SUPPLY

8W - 80 - 100

8W-80 CONNECTOR PIN-OUTS

WK

SENSOR-DYNAMICS (ESP) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

D51 20WT/BR

DYNAMICS SENSOR LOW DATA LINK

2

D52 20WT/LB

DYNAMICS SENSOR HIGH DATA LINK

3

G4 20VT/LB

DYNAMICS SENSOR SUPPLY

4

-

-

5

G94 20VT/DB

DYNAMICS SENSOR GROUND

6

-

-

SENSOR-ENGINE COOLANT TEMPERATURE - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K900 20DB/DG

SENSOR GROUND

2

K2 16VT/OR

ECT SIGNAL

SENSOR-EVAPORATOR TEMPERATURE - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

C21 20WT/BK

EVAPORATOR TEMPERATURE SENSOR SIGNAL

2

C121 20RD/BK

SENSOR GROUND

SENSOR-FRONT IMPACT-LEFT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R81 20LB/WT

LEFT FRONT IMPACT SENSOR GROUND

2

R79 20LB/VT

LEFT FRONT IMPACT SENSOR SIGNAL

SENSOR-FRONT IMPACT-RIGHT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R82 20WT/LB

RIGHT FRONT IMPACT SENSOR GROUND

2

R80 20VT/LB

RIGHT FRONT IMPACT SENSOR SIGNAL

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 101

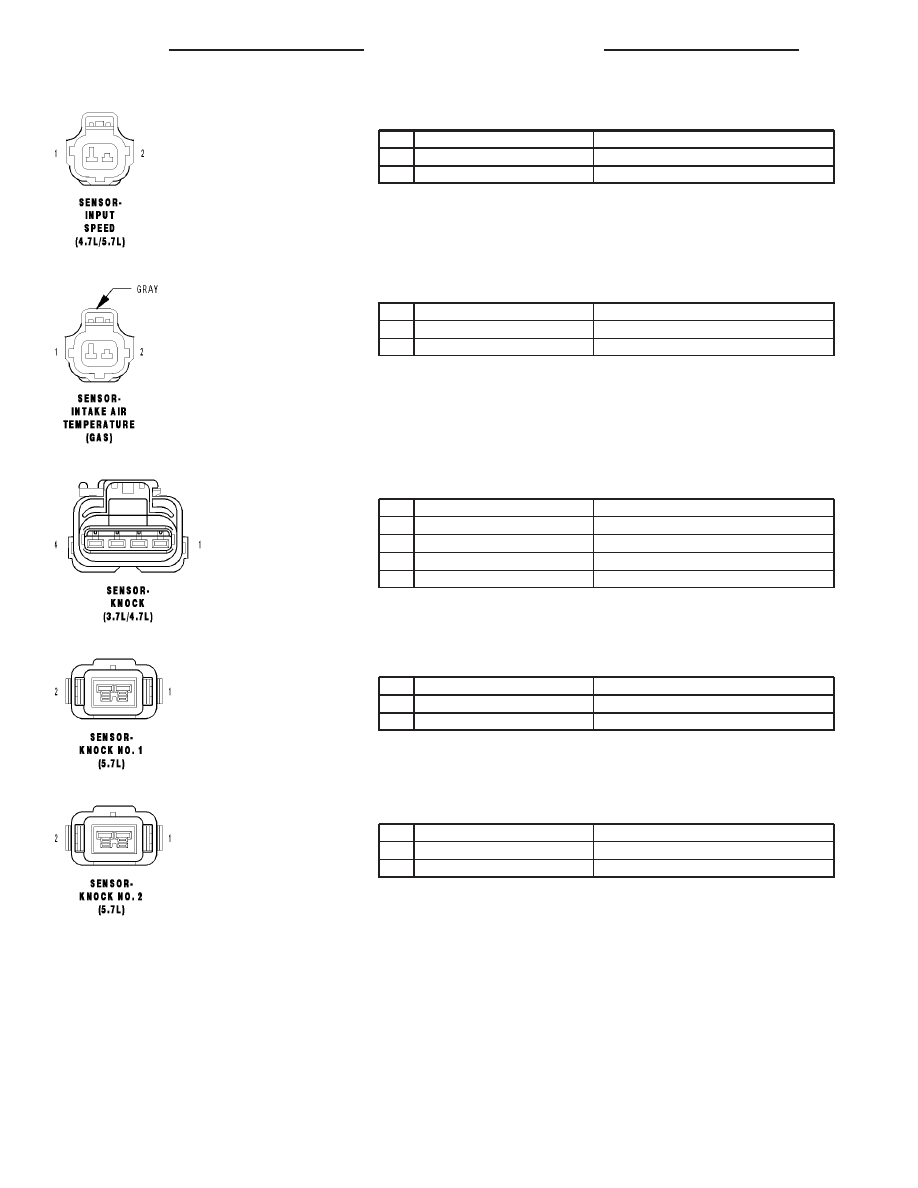

SENSOR-INPUT SPEED (4.7L/5.7L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

T52 20DG/WT

INPUT SPEED SENSOR SIGNAL

2

T13 20DG/VT

SENSOR GROUND

SENSOR-INTAKE AIR TEMPERATURE (GAS) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K900 20DB/DG

SENSOR GROUND

2

K21 20BR/WT

IAT SIGNAL

SENSOR-KNOCK (3.7L/4.7L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

K942 20BR/LG

KNOCK SENSOR NO. 1 RETURN

2

K42 20DB/OR

KNOCK SENSOR NO. 1 SIGNAL

3

K924 20WT/BR

KNOCK SENSOR NO. 2 RETURN

4

K242 20OR/WT

KNOCK SENSOR NO. 2 SIGNAL

SENSOR-KNOCK NO. 1 (5.7L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K42 20DB/OR

KNOCK SENSOR NO. 1 SIGNAL

2

K942 20BR/LG

KNOCK SENSOR NO. 1 RETURN

SENSOR-KNOCK NO. 2 (5.7L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K242 20OR/WT

KNOCK SENSOR NO. 2 SIGNAL

2

K924 20WT/BR

KNOCK SENSOR NO. 2 RETURN

8W - 80 - 102

8W-80 CONNECTOR PIN-OUTS

WK

SENSOR-LATERAL ACCELERATION - 3 WAY

CAV

CIRCUIT

FUNCTION

1

S950 20GY/TN

DHS SENSOR RETURN

2

S51 20GY/DB

SUSPENSION SENSOR LATERAL ACCELERATION
SENSE

3

S50 20GY/WT

DHS 5 VOLT SUPPLY

SENSOR-LINE PRESSURE (545RFE) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

K900 20DB/DG

SENSOR GROUND

2

F856 20YL/PK

5 VOLT SUPPLY

3

T38 20YL/BR

LINE PRESSURE SENSOR SIGNAL

4

-

-

SENSOR-MAP (GAS) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K1 20VT/BR

MAP SIGNAL

2

K900 20DB/DG

SENSOR GROUND

3

F856 20YL/PK

5 VOLT SUPPLY

SENSOR-OIL PRESSURE (5.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

5 VOLT SUPPLY

2

G6 20VT/GY

ENGINE OIL PRESSURE SIGNAL

3

K900 20DB/DG

SENSOR GROUND

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 103
