MOTOR-SEAT ADJUSTER-DRIVER RECLINER - WHITE 4 WAY

CAV

CIRCUIT

FUNCTION

1

P43 16LG/VT (EXCEPT MEMORY
SEATS)

DRIVER SEAT RECLINER UP DRIVER

1

P143 16LG/GY (MEMORY SEATS)

DRIVER SEAT RECLINER DOWN DRIVER

2

P41 16LG/GY (EXCEPT MEMORY
SEATS)

DRIVER SEAT RECLINER DOWN DRIVER

2

P141 16LG/BR (MEMORY SEATS)

DRIVER SEAT RECLINER UP DRIVER

3

G493 20OR/VT

DRIVER SEAT RECLINER POSITION SENSOR
GROUND

4

G403 20VT/OR

DRIVER SEAT RECLINER POSITION SENSE

MOTOR-SEAT ADJUSTER-FRONT DRIVER VERTICAL - 4 WAY

CAV

CIRCUIT

FUNCTION

1

P21 16LG/TN (EXCEPT MEMORY)

DRIVER SEAT FRONT DOWN DRIVER

1

P121 16LG/DB (MEMORY)

DRIVER SEAT FRONT VERTICAL DOWN DRIVER

2

P19 16LG/LB (EXCEPT MEMORY)

DRIVER SEAT FRONT UP DRIVER

2

P119 16LG/DG (MEMORY)

DRIVER SEAT FRONT VERTICAL UP DRIVER

3

G494 20YL/VT

DRIVER SEAT FRONT VERTICAL SENSOR GROUND

4

G404 20VT/YL

DRIVER SEAT FRONT VERTICAL POSITION SENSE

MOTOR-SEAT ADJUSTER-PASSENGER HORIZONTAL - 4 WAY

CAV

CIRCUIT

FUNCTION

1

P16 16LG/WT (LHD)

PASSENGER SEAT HORIZONTAL REARWARD DRIVER

1

P14 16LG/OR (RHD)

PASSENGER SEAT HORIZONTAL FORWARD DRIVER

2

P14 16LG/OR (LHD)

PASSENGER SEAT HORIZONTAL FORWARD DRIVER

2

P16 16LG/WT (RHD)

PASSENGER SEAT HORIZONTAL REARWARD DRIVER

3

-

-

4

-

-

MOTOR-SEAT ADJUSTER-PASSENGER RECLINER (LHD) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

P44 16LG/VT

PASSENGER SEAT RECLINER SWITCH UP

2

P42 16LG/GY

PASSENGER SEAT RECLINER SWITCH DOWN

3

-

-

4

-

-

8W - 80 - 92

8W-80 CONNECTOR PIN-OUTS

WK

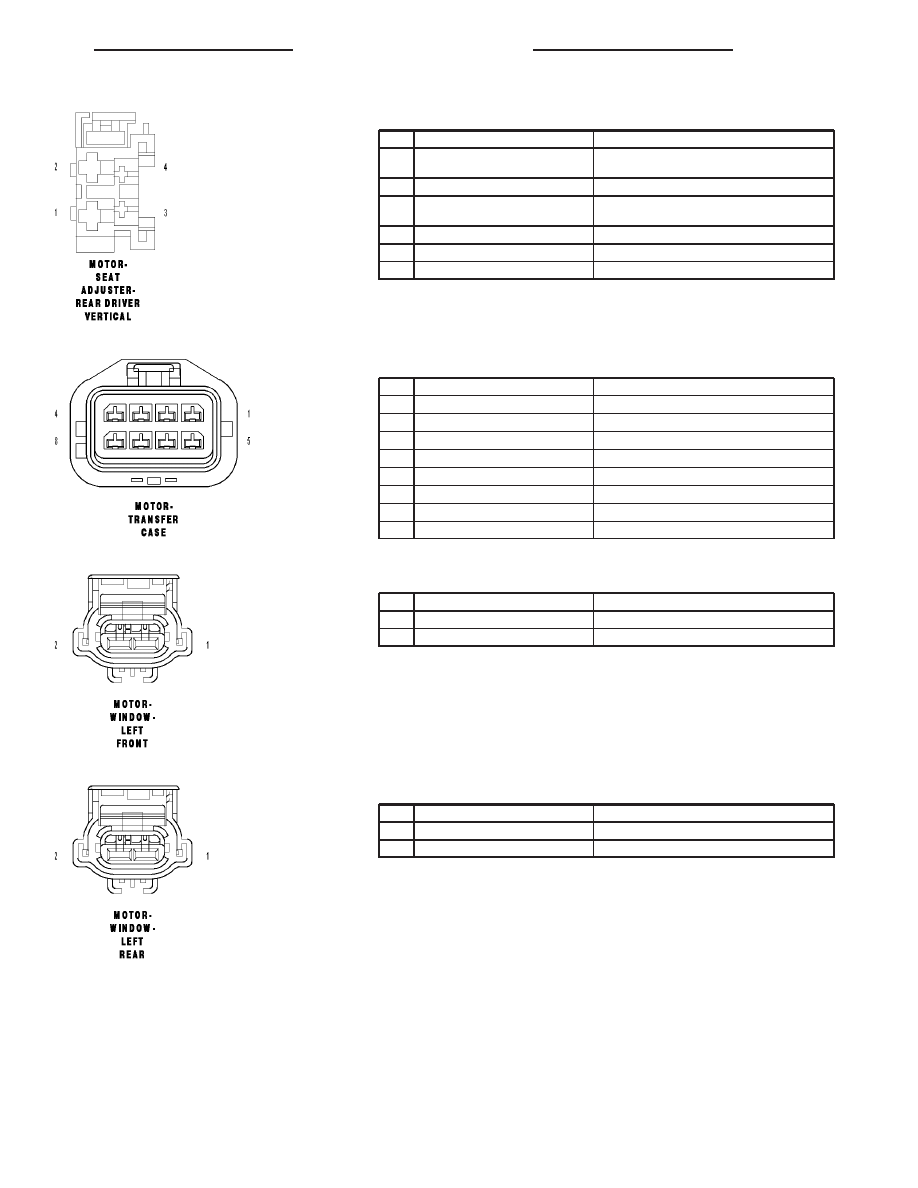

MOTOR-SEAT ADJUSTER-REAR DRIVER VERTICAL - 4 WAY

CAV

CIRCUIT

FUNCTION

1

P13 16LG/OR (EXCEPT MEMORY
SEATS)

DRIVER SEAT REAR RISER DOWN DRIVER

1

P113 16LG/WT (MEMORY SEATS)

DRIVER SEAT REAR VERTICAL DOWN DRIVER

2

P11 16LG/YL (EXCEPT MEMORY
SEATS)

DRIVER SEAT REAR RISER UP DRIVER

2

P111 16LG/YL (MEMORY SEATS)

DRIVER SEAT REAR VERTICAL UP DRIVER

3

G492 20LB/VT (MEMORY SEATS)

DRIVER SEAT REAR VERTICAL SENSOR GROUND

4

G402 20VT/DB (MEMORY SEATS)

DRIVER SEAT REAR VERTICAL POSITION SENSE

MOTOR-TRANSFER CASE - 8 WAY

CAV

CIRCUIT

FUNCTION

1

K504 20BR

DRIVETRAIN 5 VOLT SUPPLY

2

T313 20YL/LG

MODE SENSOR SIGNAL

3

K594 20BR/LG

DRIVETRAIN SENSOR RETURN

4

T315 14YL/BR

SHIFT MOTOR CONTROL A

5

T316 14YL/GY

SHIFT MOTOR CONTROL B

6

T301 20DG/YL

SWITCHED BATTERY SOLENOID SUPPLY

7

T317 20YL/TN

TRANSFER CASE MOTOR LOCK SIGNAL

8

-

-

MOTOR-WINDOW-LEFT FRONT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q11 16OR/LG

DRIVER WINDOW DRIVER (UP)

2

Q21 16OR/WT

DRIVER WINDOW DRIVER (DOWN)

MOTOR-WINDOW-LEFT REAR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q111 16TN/YL

LEFT REAR WINDOW DRIVER (UP)

2

Q211 16TN/LB

LEFT REAR WINDOW DRIVER (DOWN)

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 93

MOTOR-WINDOW-RIGHT FRONT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q12 16OR/BR

PASSENGER WINDOW DRIVER UP

2

Q22 16OR/VT

PASSENGER WINDOW DRIVER DOWN

MOTOR-WINDOW-RIGHT REAR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q112 16OR/BR

RIGHT REAR WINDOW DRIVER (UP)

2

Q212 16OR/VT

RIGHT REAR WINDOW DRIVER (DOWN)

MOTOR-WINDSHIELD WIPER - 5 WAY

CAV

CIRCUIT

FUNCTION

1

W7 20BR/GY (LHD)

FRONT WIPER PARK SWITCH SENSE

1

W3 16BR/WT (RHD)

FRONT WIPER HIGH/LOW RELAY LOW SPEED OUT-
PUT

2

-

-

3

W4 16BR/OR

FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUT-
PUT

3

W7 20BR/GY (RHD)

FRONT WIPER PARK SWITCH SENSE

4

Z103 16BK/WT (LHD)

GROUND

4

W4 16BR/OR (RHD)

FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUT-
PUT

5

W3 16 BR/WT (LHD)

FRONT WIPER HIGH/LOW RELAY LOW SPEED OUT-
PUT

5

Z103 16BK/WT (RHD)

GROUND

MOTOR/MODULE-SUNROOF - LT. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Q4 20OR/YL

SUNROOF VENT SWITCH SENSE

3

Q3 20OR/TN

SUNROOF OPEN SWITCH SENSE

4

D54 20WT

CAN B BUS (-)

5

D55 20WT/OR

CAN B BUS (+)

6

Z914 18BK

GROUND

7

Q5 20OR/LB

SUNROOF CLOSE SWITCH SENSE

8

A932 18RD

FUSED B(+)

9

D270 20WT

SUNROOF DIAGNOSTIC

10

Q6 20OR/LG

SUNROOF SWITCH SUPPLY

8W - 80 - 94

8W-80 CONNECTOR PIN-OUTS

WK

PDC EYELET (B+) - 1 WAY

CAV

CIRCUIT

1

A0 06RD (DIESEL)

1

A904 10RD (DIESEL)

1

A0 08RD (GAS)

POWER OUTLET-CONSOLE - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

A405 14RD/DB

FUSED B(+)

2

-

-

3

Z905 16BK

GROUND

POWER OUTLET-INSTRUMENT PANEL - 3 WAY

CAV

CIRCUIT

FUNCTION

1

A207 16RD/LG

FUSED POWER OUTLET RELAY OUTPUT

2

-

-

3

Z905 16BK

GROUND

POWER OUTLET-REAR - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

A205 14RD/OR

FUSED B(+)

2

-

-

3

Z909 16BK

GROUND

PUMP-WASHER-WINDSHIELD - 2 WAY

CAV

CIRCUIT

FUNCTION

1

W20 18BR/YL

REAR WASHER PUMP MOTOR CONTROL

2

W10 18BR

FRONT WASHER PUMP MOTOR CONTROL

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 95
